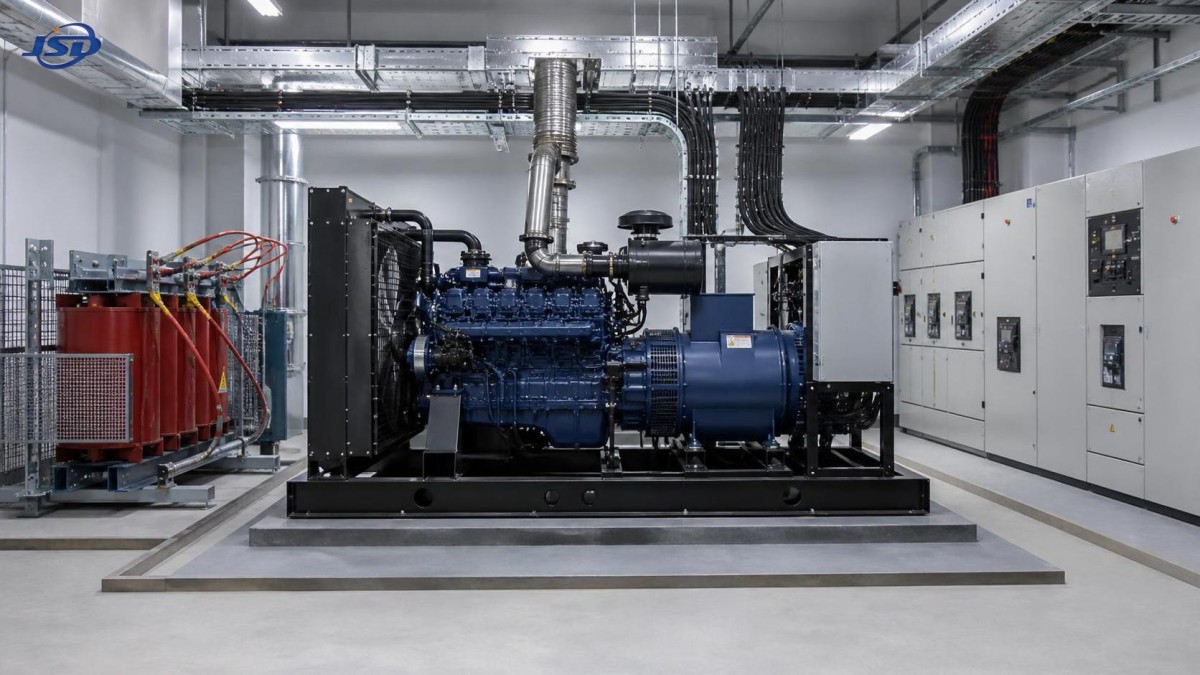

Какой запас по нагрузке должен иметь дизельный генератор 400 kVA в открытом исполнении?

Дизель-генератор открытого исполнения мощностью 400 кВА обычно не следует выбирать для непрерывной работы при нагрузке 400 кВА. Практический запас зависит от того, имеет ли установка основной или резервный режим мощности, как ведет себя нагрузка при пуске двигателей и ступенчатых изменениях нагрузки, а также от того, снижают ли условия площадки заявленную мощность. Для стандартной установки с коэффициентом мощности 0.8 значение 400 кВА соответствует приблизительно 320 кВт. Разумной исходной целью является поддержание ожидаемой продолжительной рабочей нагрузки на уровне около 60–80% применимой номинальной мощности генератора при подтверждении, что максимальная одновременная нагрузка, пусковой режим и случай снижения мощности на площадке остаются в пределах ограничений как двигателя, так и альтернатора.

Это не означает, что для каждой установки необходим фиксированный резерв 20%, 25% или 30%. Генератор со стабильной активной нагрузкой может удовлетворительно работать ближе к номинальной выходной мощности, чем установка, обслуживающая несколько крупных двигателей, приводы с регулируемой скоростью, систему UPS или технологический процесс с периодической нагрузкой. Поэтому правильный запас определяется анализом нагрузки, а не механическим применением процента к паспортной мощности.

Начните с основы номинальной мощности, а не с обозначения 400 кВА

Один и тот же физический комплект генератора может иметь различные номинальные мощности для резервного режима, основной мощности и непрерывной эксплуатации. Эти номинальные мощности не являются взаимозаменяемыми.

• Резервная мощность предназначена для аварийной работы при отказе электросети и обычно ограничивается производителем по годовому числу часов работы и профилю нагрузки.
• Основная мощность применяется, когда генератор является обычным источником питания для переменных нагрузок в течение длительного времени. Допустимую среднюю нагрузку и условия перегрузки необходимо проверить в конкретном техническом паспорте.
• Номинальные мощности для непрерывного режима, если они предусмотрены, относятся к постоянной работе при определенной выходной мощности и имеют более строгие ограничения, чем может предполагать обозначение резервной мощности.

Номинальную резервную мощность 400 кВА не следует автоматически рассматривать как 400 кВА, доступные для постоянной круглосуточной производственной нагрузки. И наоборот, установка с основной мощностью 400 кВА может иметь рабочий диапазон, определяемый средней нагрузкой, максимальной нагрузкой и допустимой продолжительностью работы при более высокой выходной мощности. Условия номинальной мощности, установленные производителем, включая температуру окружающей среды, высоту над уровнем моря, влажность, спецификацию топлива и схему охлаждения, формируют фактическую отправную точку для расчета запаса.

Значение в кВА также необходимо отделять от полезной мощности в кВт. При номинальном коэффициенте мощности 0.8:

400 кВА × 0.8 = 320 кВт

Если подключенная система работает при коэффициенте мощности 0.9 или 0.95, двигатель может стать ограничивающим элементом до того, как альтернатор достигнет предела по кВА. Если коэффициент мощности системы низкий, ограничивающими элементами могут стать система возбуждения альтернатора и ток статора, даже если измеренная мощность в кВт выглядит приемлемой. Поэтому при выборе необходимо одновременно учитывать пиковые кВт, пиковые кВА и коэффициент мощности.

Полезный рабочий диапазон для первоначальной оценки

Для многих применений дизель-генераторов открытого исполнения мощностью 400 кВА разумно сначала рассмотреть диапазон продолжительной нагрузки примерно 240–320 кВА. Это составляет 60–80% номинальной мощности. Он оставляет запас для умеренных эксплуатационных колебаний, избегая при этом длительной работы при очень малой нагрузке. Однако этот диапазон является отправной точкой для оценки, а не заменой исследования нагрузки.

Нижняя граница столь же важна, как и верхняя. Завышение мощности часто воспринимается как консервативный подход, однако дизельный двигатель, регулярно работающий при слишком малой нагрузке, может не достигать эффективного режима сгорания. Последствия могут включать образование углеродистых отложений, разжижение масла, загрязнение выхлопной системы и мокрое нагарообразование. Точная минимально допустимая нагрузка зависит от конкретного двигателя; ее не следует предполагать на основании общего правила. Если на площадке имеется небольшая нормальная нагрузка, но очень большая периодическая нагрузка, нагрузочный резистор, ступенчатая генерация или другая стратегия эксплуатации могут быть более обоснованным решением, чем одна чрезмерно крупная установка, длительно работающая при малой нагрузке.

Почему рабочая мощность в кВт редко показывает всю картину

Наиболее распространенная ошибка при подборе — сложить паспортные кВт подключенного оборудования и сравнить результат только с 320 кВт. Такой подход не учитывает кратковременные события, определяющие работу генератора. Дизель-генераторные установки являются динамическими системами: двигатель должен обеспечивать механический крутящий момент, регулятор должен реагировать на изменения скорости, а альтернатор и автоматический регулятор напряжения должны поддерживать электрический переходный процесс.

Двигатель, работающий при мощности 30 кВт, при прямом пуске может потреблять ток, в несколько раз превышающий номинальный. Пусковая мощность в кВА может вызвать падение напряжения, достаточно сильное для отключения контакторов, нарушения работы систем управления или невозможности запуска другого двигателя. Проблема становится более выраженной, если самый крупный двигатель запускается, когда уже подключены другие нагрузки.

Для каждого значимого двигателя необходимо зафиксировать:

• номинальную мощность в кВт или лошадиных силах;
• рабочий ток и способ пуска;
• ток заторможенного ротора или пусковую мощность в кВА, если доступно;
• время разгона и инерцию приводимого оборудования;
• возможность последовательного пуска;
• нагрузку, уже подключенную в момент пуска.

Прямой пуск создает наибольшую электрическую нагрузку. Схемы пуска звезда-треугольник, через автотрансформатор, устройства плавного пуска и приводы с регулируемой частотой могут уменьшить пусковой ток, но вносят иные факторы. Устройства плавного пуска все еще могут создавать значительный ток в течение более длительного интервала разгона. VFD снижают нагрузку при пуске двигателя, но могут вносить гармонические токи и по-разному вести себя при отклонениях напряжения или частоты генератора. Информация производителя о совместимости привода, альтернатора генератора и системы управления ценнее, чем предположение, что любой электронный пускатель решает проблему подбора мощности.

Оценивайте нагрузку как временную последовательность

Правильный расчет запаса использует профиль нагрузки, а не одно значение «общей нагрузки». График нагрузки должен определять, что работает до переключения, что запускается сразу после достижения генератором номинальных напряжения и частоты, что можно отложить и что, вероятно, будет работать одновременно при условии наибольшего спроса.

Рассмотрим объект с установкой 400 кВА. Его нормальная аварийная нагрузка может составлять 180 кВт при коэффициенте мощности 0.9, что эквивалентно 200 кВА. Это выглядит значительно ниже номинальной мощности. Если пожарный насос, насос охлажденной воды или компрессор мощностью 75 кВт должен запускаться прямым пуском при подключенной базовой нагрузке 200 кВА, размер генератора может определяться пусковым событием, а не рабочим режимом 200 кВА. Напротив, если базовая нагрузка составляет 260 кВА, а насос мощностью 60 кВА запускается через VFD после контролируемой задержки, тот же генератор может быть приемлемым при условии подтвержденных переходных характеристик.

Последовательность подключения нагрузок может обеспечить больше полезной мощности, чем простое увеличение номинальной мощности генератора. Некритические системы HVAC, крупные технологические нагреватели, зарядные устройства аккумуляторов и вторичные насосы могут быть отложены до стабилизации основных нагрузок. Временные параметры автоматического переключателя ввода резерва, логика прогрева генератора и блокировки системы управления должны поддерживать эту последовательность. Схема сброса нагрузки является реальным запасом только в том случае, если она спроектирована, испытана и обслуживается; она не должна существовать лишь как допущение в таблице подбора мощности.

Установка открытого исполнения меняет вопрос снижения мощности

Дизель-генератор открытого исполнения обычно предназначен для установки в специально спроектированном помещении, технической зоне или защищенном от атмосферных воздействий кожухе. В отличие от комплектной всепогодной или шумозащищенной установки, его фактическая мощность в значительной степени зависит от условий монтажа. Указанная на генераторе номинальная мощность обычно основана на заданных эталонных условиях. Высокая температура окружающей среды, высота над уровнем моря, недостаточная вентиляция, ограниченный поток воздуха через радиатор и чрезмерная рециркуляция горячего отработанного воздуха могут снизить доступную мощность двигателя.

На большой высоте уменьшенная плотность воздуха влияет на доступность воздуха для сгорания. Высокая температура окружающей среды снижает плотность воздуха и уменьшает запас системы охлаждения по отводу тепла. Генераторное помещение может иметь номинальную вентиляцию, но при неправильном расположении приточных и выпускных проемов все равно может происходить рециркуляция горячего воздуха. В такой ситуации установка, выбранная лишь с небольшим запасом относительно паспортной мощности, может перегружаться при повышении температуры в помещении, даже если подключенная электрическая нагрузка не изменилась.

Технический анализ должен использовать кривые снижения мощности двигателя и альтернатора, предоставленные для точной модели. Он также должен проверять конфигурацию радиатора, путь воздуха для сгорания, производительность вентилятора, допустимую температуру в помещении и противодавление выхлопной системы. Номинальная установка 400 кВА может иметь меньшую доступную на площадке мощность после учета этих условий. Запас необходимо рассчитывать относительно этой скорректированной мощности, а не относительно указанного в каталоге номинального значения.

Нелинейные нагрузки требуют проверок, ориентированных на альтернатор

Оборудование обработки данных, выпрямительные зарядные устройства аккумуляторов, входы UPS, драйверы светодиодного освещения, сварочное оборудование и приводы с регулируемой скоростью могут искажать формы тока. Их влияние не полностью отражается мощностью в кВт и коэффициентом мощности основной частоты. Гармонические токи могут увеличивать нагрев альтернатора, влиять на качество формы напряжения и создавать дополнительную нагрузку на автоматический регулятор напряжения.

Важными вопросами являются доля нелинейной нагрузки, ожидаемый общий коэффициент гармонических искажений тока, поведение при ступенчатом изменении нагрузки и возможности альтернатора и AVR, заявленные производителем генератора. Дизель-генератор открытого исполнения мощностью 400 кВА, питающий преимущественно линейную насосную нагрузку, может требовать иного запаса, чем установка, обслуживающая высокую долю нагрузки UPS или приводов, даже если обе показывают одинаковую среднюю мощность в кВт на измерительном приборе.

Координация защит также заслуживает внимания. Сверхпереходная и переходная способность генератора по току короткого замыкания значительно ниже и имеет меньшую продолжительность, чем у источника электросети. Настройки автоматических выключателей, селективная координация и работа нижестоящих защитных устройств должны быть проверены при питании от генератора. Трансформатор или распределительный щит завышенной мощности не создает дополнительной способности генератора по току короткого замыкания.

Если резервная генерация питает распределительную систему среднего и низкого напряжения, характеристики трансформатора влияют на оценку со стороны генератора. Бросок тока трансформатора может создать серьезный переходный процесс при включении, особенно если генератор подключается к обесточенному трансформатору и одновременно восстанавливаются нижестоящие нагрузки. Конфигурация обмоток, сопротивление, мощность трансформатора, остаточный магнитный поток и последовательность переключения влияют на результат. Такое оборудование, как трехфазный литой сухой распределительный трансформатор 35 кВ, может быть актуально для архитектуры распределения 35 кВ/0.4 кВ, однако его диапазон мощности 30–2500 кВА не следует путать с доступной пусковой мощностью или способностью генератора по аварийному току. Генератор, трансформатор, последовательность коммутации и проект защиты должны рассматриваться как единая система.

Будущую мощность следует рассматривать как определенную нагрузку, а не как неопределенный резерв

Будущее расширение является обоснованной причиной для сохранения запаса, но его следует перевести в вероятные кВт, кВА, потребность при пуске двигателей и время работы. Резервирование 25% мощности для неопределенного расширения может привести к хронической работе при малой нагрузке. Планируемая технологическая линия мощностью 50 кВт с двигателями, управляемыми VFD, не эквивалентна планируемому компрессору мощностью 50 кВт с прямым пуском, хотя оба описываются как «будущая нагрузка 50 кВт».

Если расширение неопределенно, альтернативы могут включать второй генератор, рассчитанный на параллельную работу, модульную компоновку нагрузок или подготовку распределительного устройства и системы управления к будущей генерации. Эти варианты усложняют проектирование, но позволяют избежать принуждения одного двигателя к работе значительно ниже расчетного диапазона нагрузки в течение многих лет.

Обоснованное решение по запасу мощности

Соответствующий запас нагрузки для генератора 400 кВА представляет собой разницу между скорректированной доступной мощностью на площадке и наиболее требовательным достоверным рабочим случаем, а не просто разницу между 400 кВА и нормальным измеренным спросом. Окончательная оценка должна документировать:

• применимую номинальную мощность для основного, резервного или непрерывного режима;
• снижение мощности на площадке из-за температуры, высоты и условий монтажа;
• максимальные установившиеся кВт, кВА и коэффициент мощности;
• наибольшие отдельные и совпадающие ступени нагрузки;
• метод пуска двигателей и последовательность восстановления питания;
• аспекты нелинейной нагрузки и гармоник;
• работу при минимальной нагрузке в периоды низкого спроса;
• ограничения, связанные с включением трансформатора, защитой и током короткого замыкания;
• определенные будущие дополнения, а не произвольный процент резерва.

Для стабильной нагрузки с ограниченным числом пусков и без существенного снижения мощности из-за условий площадки поддержание запаса примерно 20–40% ниже применимой номинальной мощности часто является эксплуатационно разумным. Для установок с пуском крупных двигателей, высокой температурой окружающей среды, нелинейными нагрузками или значительными планируемыми дополнениями требуемый запас может быть больше — либо лучшим решением может стать последовательное подключение нагрузок, пуск при пониженном напряжении, параллельная генерация или пересмотренная стратегия распределения. Правильным является решение, при котором двигатель, альтернатор, системы управления и нижестоящая электрическая система остаются в пределах подтвержденных ограничений на протяжении всей фактической последовательности работы.
