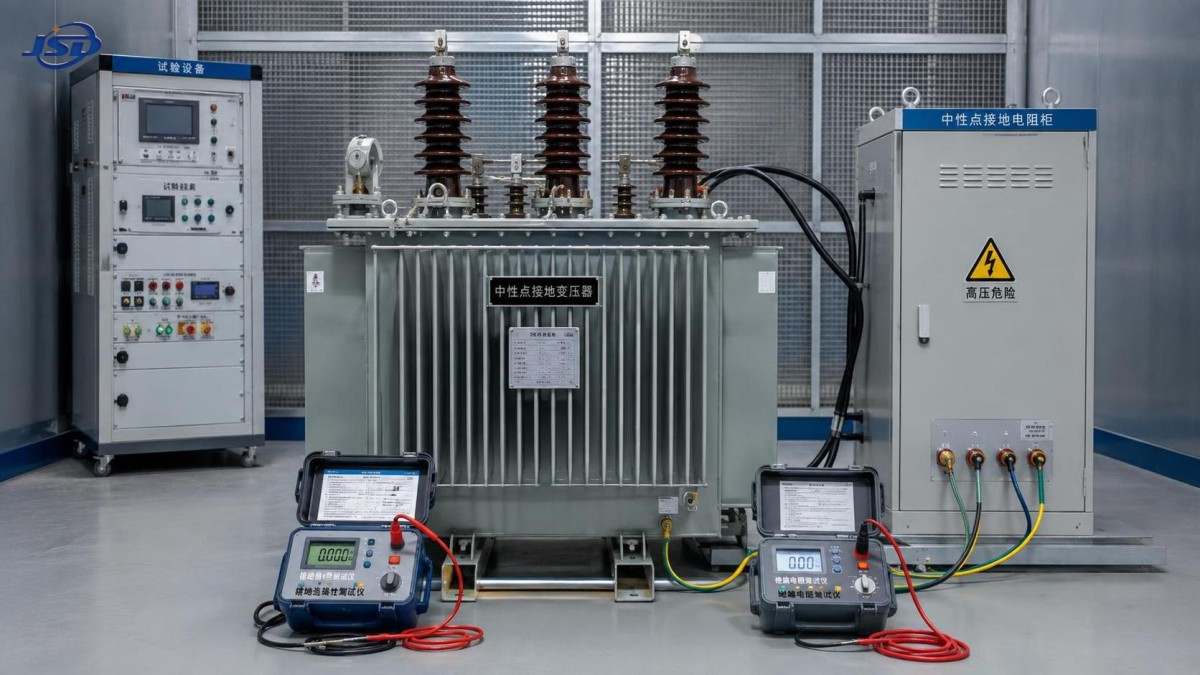

Какие плановые испытания обеспечивают надежность трансформатора заземления нейтрали?

Надёжность трансформатора заземления нейтрали поддерживается проверкой электрической цепи, по которой протекает ток замыкания на землю, системы изоляции, обеспечивающей изоляцию трансформатора в нормальном режиме работы, а также соединений, которые должны выдерживать кратковременный аварийный режим. Чистый корпус и внешне нормальные вводы являются полезными наблюдениями, но не подтверждают, что нейтральная точка, соединение с резистором заземления, обмотки и цепи защиты будут правильно работать при повреждении.

Регламентные работы следует начинать с последних утверждённых паспортных данных, схемы соединений, предыдущих протоколов испытаний и настроек защиты. Результаты испытаний приобретают значение при сравнении с собственной базовой линией агрегата, измеренной при аналогичных температурных условиях и условиях изоляции. Отдельное показание без указания метода испытания, температуры, положения ответвления и конфигурации выводов может привести к неверному решению по эксплуатации.

Начинайте с цепи заземления, а не только с трансформатора

Трансформатор заземления нейтрали часто создаёт искусственную нейтраль для системы с соединением треугольником или иной незаземлённой системы, как правило, с помощью зигзагообразной схемы обмоток. Его заземляющий проводник может быть подключён непосредственно к земле или через резистор заземления нейтрали. Поэтому полный путь тока повреждения включает не только бак трансформатора: внимания требуют нейтральный ввод, резистор или реактор, перемычки, кабельные оконцеватели, заземляющий проводник, подключение к заземляющей сетке, трансформатор тока и вход защитного реле.

Перед электрическими испытаниями изолируйте оборудование, заблокируйте его включение, разрядите и подтвердите отсутствие напряжения в соответствии с утверждённой процедурой объекта. Временные заземления снимайте только тогда, когда этого требует схема испытания, затем восстановите все рабочие заземления перед вводом в эксплуатацию. Пропущенное после испытаний соединение между нейтралью и резистором может оставить систему без предусмотренного ограничения тока повреждения, даже если сам трансформатор имеет удовлетворительные значения изоляции.

Непрерывность и целостность соединений

Измерьте непрерывность цепи нейтрального проводника и, где это доступно, цепи резистора или реактора. Результат должен быть стабильным и соответствовать известной длине проводника и конструкции компонента. Низкое сопротивление не является автоматическим доказательством исправности цепи. Ослабленные болтовые соединения, коррозия под наконечниками, повреждённая оплётка или частично разрушенный проводник могут остаться скрытыми при проверке непрерывности малым током. Одновременно осмотрите контактные поверхности, затяжку крепежа, изменение цвета, крепление кабеля и разгрузку от натяжения.

Для схемы с резистивным заземлением подтвердите, что значение сопротивления соответствует документированному проекту и что решётка резистора не имеет оборванных элементов, закороченных секций или признаков перегрева. При низком ожидаемом сопротивлении необходимо учитывать сопротивление измерительных проводов. Четырёхпроводное измерение предпочтительно, если сопротивление проводов и контактов иначе существенно повлияет на показание. Не судите о состоянии резистора по его внешнему виду: элемент может быть электрически разомкнут, сохраняя первоначальную форму.

Отдельно проверьте путь заземления. Убедитесь в наличии электрического соединения между баком, нейтральной системой трансформатора заземления, корпусом резистора, оборудованием защиты от перенапряжений и назначенной точкой заземления. Допустимое сопротивление заземления зависит от проекта системы заземления объекта и не может оцениваться по универсальному значению. Более полезно установить, существенно ли изменился измеренный результат по сравнению с установленным состоянием и соединены ли все предусмотренные металлические части без параллельных путей, маскирующих отказ соединения.

Сопротивление изоляции требует контекста

Испытание сопротивления изоляции является стандартным методом скрининга для проверки изоляции обмоток относительно земли и, если конфигурация обмоток допускает это, между изолированными секциями обмоток. Испытывайте каждую предусмотренную цепь при заземлении или экранировании несвязанных выводов в соответствии с процедурой испытаний. Записывайте испытательное напряжение, длительность, температуру окружающей среды, температуру обмотки при наличии данных, влажность, состояние поверхности, а также сведения о том, были ли отсоединены кабели или ограничители перенапряжений. Эти детали часто объясняют показание, кажущееся необычным.

Сниженное значение может быть вызвано влагопоглощением, загрязнением поверхностей вводов, ухудшением изоляции выводов, старением внутренней изоляции или внешней цепью, которая не была полностью изолирована. Высокое значение также следует интерпретировать осторожно. Оно не доказывает целостность витков обмотки, непрерывность нейтрального соединения или способность цепи резистора выдерживать установленный аварийный режим.

Если история оборудования и процедура это допускают, сравнивайте изменение сопротивления во времени в ходе испытания. Стабильно возрастающее показание обычно внушает больше уверенности, чем неизменная или снижающаяся тенденция, однако индекс поляризации не следует использовать как самостоятельный критерий годности или браковки. Небольшие, сухие или чувствительные к температуре обмотки могут не демонстрировать такую же временную характеристику, как обмотки более крупных силовых трансформаторов. Существенное отклонение от предыдущего характера изменений агрегата требует расследования, особенно после затопления, длительного хранения, конденсации внутри корпуса или аварии.

Очистите и высушите загрязнённую внешнюю изоляцию, прежде чем признавать неисправной внутреннюю систему обмоток. Повторите испытание после устранения состояния поверхности. Если значение остаётся пониженным, поочерёдно изолируйте внешние кабели, ограничители перенапряжений, трансформаторы напряжения и устройства мониторинга, если конструкция это позволяет. Такое контролируемое разделение предотвращает ненужный демонтаж исправного трансформатора заземления из-за утечки на землю подключённого компонента.

Испытания обмоток выявляют неисправности, которые не обнаруживает измерение сопротивления изоляции

Измерение сопротивления обмоток является одним из наиболее полезных регламентных испытаний для выявления ослабленных внутренних соединений, повреждённых контактов, проблем с переключателем ответвлений и неравномерных путей тока. Используйте стабильный постоянный испытательный ток и дождитесь установления показания; индуктивным обмоткам требуется время для зарядки. Записывайте температуру обмотки и нормализуйте сравнения, если процедура технического обслуживания требует температурной коррекции. Сравнивайте соответствующие фазные пути и предыдущие записи при одинаковой конфигурации выводов.

Для зигзагообразного трансформатора заземления интерпретация усложняется схемой соединения по сравнению с обычным двухобмоточным трансформатором. Измеряемый путь может включать части обмоток на разных стержнях сердечника, поэтому значения следует оценивать по утверждённым заводским данным или проверенной исторической базовой линии, а не считать их равными только потому, что установка трёхфазная. Внезапный дисбаланс требует внимания, тогда как небольшое устойчивое различие, существующее с момента ввода в эксплуатацию, может отражать конструкцию обмотки и расположение выводов.

Испытания коэффициента трансформации и тока возбуждения дают иной взгляд на магнитную цепь и соединения обмоток. При испытании коэффициента следует использовать применимое векторное соотношение и контрольные точки, установленные для конструкции данного трансформатора. Отклонение коэффициента может указывать на неправильное внешнее соединение, неверное положение ответвления, неисправность обмотки или схему испытания, не учитывающую зигзагообразную конфигурацию. Перед повторением измерений проверьте схему.

Показания тока возбуждения чувствительны к остаточному магнетизму, испытательному напряжению, конструкции сердечника и возбуждаемой фазе. Одна фаза с заметно отличающейся характеристикой может указывать на проблему сердечника или обмотки, однако остаточный магнитный поток способен вызвать аналогичную картину. Перед дальнейшей эскалацией результата целесообразны размагничивание и повторное испытание в идентичных условиях. Не используйте ток возбуждения как замену проверки цепи заземления нейтрали: он оценивает другой режим отказа.

Проверьте управление током повреждения и интерфейсы защиты

Трансформатор заземления не работает изолированно. Его назначение определяется током замыкания на землю, который должна обеспечить система, и защитными устройствами, предназначенными для его обнаружения. Поэтому регламентная проверка должна включать полярность трансформатора тока нейтрали, идентификацию коэффициента трансформации, непрерывность вторичной проводки, затяжку выводов и состояние испытательного подключения реле. Исправный трансформатор в сочетании с обратной полярностью трансформатора тока или разомкнутой цепью реле может вызвать некорректную работу защиты.

Вторичная инжекция полезна для подтверждения входной цепи реле, индикации, сигнализации, отключений и любых блокировок, связанных с защитой от замыканий на землю. Это испытание не доказывает, что трансформатор заземления способен обеспечить требуемый первичный ток повреждения, но выявляет дефекты проводки и логики без создания аварии в системе. Первичная инжекция, если она допускается методикой объекта и номинальными характеристиками оборудования, обеспечивает более полную функциональную проверку пути тока. Она требует тщательного планирования, поскольку испытательный ток может нагреть резистор, подать напряжение на нижестоящие цепи или вызвать непредвиденную индикацию.

Не изменяйте значение резистора заземления или уставку срабатывания реле только потому, что недавнее замыкание на землю показалось слишком слабым или слишком сильным. Сначала установите место повреждения, конфигурацию системы, вклад источников, масштабирование трансформатора тока, качество записи реле и факт изменения схемы нейтрали системы. Зафиксированный ток ниже ожидаемого может быть вызван проблемой измерительной цепи, тогда как фактически повышенный ток может быть связан с непредусмотренным параллельным возвратным путём через землю, а не только с неисправностью резистора.

Тепловые признаки следует оценивать как закономерность

Инфракрасный осмотр при нормальной нагрузке или после контролируемого испытания позволяет обнаружить нагревающиеся выводы, соединения резистора, кабельные наконечники и стыки корпуса. Сравнивайте аналогичные доступные соединения при сопоставимом токе. Абсолютная температура менее информативна, если неизвестны температура окружающей среды, коэффициент излучения, ветер, вентиляция корпуса и нагрузка. Локальная горячая точка на одном нейтральном соединении более значима, чем равномерно тёплая группа резисторов, проводящая ток в пределах своего рабочего режима.

Тепловизионная съёмка требует правильной методики. Окрашенный металл, окисленная медь, блестящий крепёж и угол наблюдения могут искажать видимую температуру. Подтвердите подозрительные результаты контактным методом, если это безопасно и практически возможно, затем проверьте момент затяжки, контактное давление, состояние жил проводника и окисление. Повторный нагрев может ослабить болтовые соединения, а само ослабленное соединение создаёт сопротивление и дополнительный нагрев; этот цикл может стать заметным задолго до изменения результатов испытаний изоляции.

Для маслонаполненных агрегатов проверяйте уровень масла, утечки, состояние воздухоосушителя, показания давления при наличии и признаки проникновения влаги. Отбор проб масла или анализ растворённых газов оправдан при наличии истории аварий, аномального нагрева, необъяснимого ухудшения изоляции или тенденции, указывающей на внутренние процессы. Его не следует использовать как стандартную замену целевых электрических испытаний небольшого или малонагруженного трансформатора заземления. Отбор проб и лабораторное сравнение должны быть последовательными, поскольку некачественный отбор способен скрыть значимую тенденцию.

Внешнее состояние по-прежнему важно, когда оно связано с решением об испытании

Осматривайте вводы на наличие токоведущих дорожек, трещин, загрязнений и признаков разрядов. Особое внимание уделяйте нейтральным выводам, поскольку они могут подвергаться вибрации, солёному воздуху, проникновению дождевой воды или повторяющимся температурным циклам. Проверяйте, что уплотнения шкафа, дренажные пути, цепи обогрева и вентиляционные сетки остаются эффективными. Вода внутри корпуса резистора может снижать сопротивление изоляции, вызывать коррозию выводов и изменять теплоотвод резистора при замыкании на землю.

Наружные установки требуют дополнительного внимания после суровой погоды, транспортировки, строительных работ или изменения трассы кабелей. Смещённая кабельная опора может тянуть за вывод ввода; новый параллельный металлический путь может изменить распределение тока; повреждённый обогреватель корпуса способен привести к конденсации без явной внешней утечки. Эти условия не являются взаимозаменяемыми, поэтому последующее испытание должно соответствовать наблюдению, а не сводиться к повторению всех электрических испытаний без гипотезы о неисправности.

Трансформаторы заземления, связанные с системами сбора энергии из возобновляемых источников, могут подвергаться частым коммутациям, колебаниям напряжения, находиться в удалённых местах и длительно подвергаться воздействию погодных условий. Если установка включает оборудование, такое как трансформатор для ветровой энергетики, подтвердите фактическую схему нейтрали в проверяемой точке. Трёхфазный повышающий трансформатор с соединением Dyn11 или Yyn0 может иметь доступную нейтраль с одной стороны, тогда как другой участок сети сбора может использовать отдельный трансформатор заземления. Испытание неправильной нейтральной точки может дать внешне корректный результат, не представляющий защищаемый участок системы.

Используйте тенденции и записи событий для определения следующих действий

Регламентные испытания наиболее эффективны, когда результаты записываются в форме, допускающей сравнение. Сохраняйте вместе с каждым результатом обозначения выводов, положение ответвления, температуру, испытательный прибор, испытательное напряжение, изолированные вспомогательные устройства и наблюдаемые условия. Формулировки «изоляция в норме» или «сопротивление нормальное» слишком неопределённы для последующей диагностики. Последовательная история также позволяет отличить постепенное старение изоляции от резкого изменения после аварии, ремонта или воздействия окружающей среды.

• Стабильные электрические показания при повторяющемся локальном нагреве прежде всего указывают на проблему соединения, контактного давления или корпуса резистора, а не на внутренний дефект обмотки.
• Снижение сопротивления изоляции после влажной погоды с последующим восстановлением после сушки и очистки указывает на загрязнение поверхности или проникновение влаги. Источник влаги всё равно необходимо устранить до следующего влажного периода.
• Изменение сопротивления обмотки при нормальных внешних выводах требует более тщательной проверки внутренних выводов, соединений ответвлений и предыдущего аварийного режима. Перед вскрытием оборудования целесообразно повторить измерение после полной стабилизации.
• Нормальные испытания трансформатора, но неуспешное функциональное испытание реле локализуют дефект в цепи измерения, управления или отключения, пока не доказано обратное; его нельзя считать устранённым на основании удовлетворительного результата измерения мегомметром.

После любого замыкания на землю изучите записи защиты, прежде чем возвращать оборудование в обычный режим. Сравните измеренный или зарегистрированный ток и длительность повреждения с предусмотренной схемой заземления, осмотрите резистор на тепловые повреждения, повторите проверки соединений и проверьте наличие механического смещения на кабельных оконцевателях. Трансформатор может электрически выдержать повреждение, в то время как связанные с ним выводы или элементы резистора были ослаблены тепловым циклом.

Практическая цель заключается в проверенной цепочке: исправные обмотки и изоляция, непрерывный путь нейтрали, предусмотренное сопротивление или реактивное сопротивление до земли и защита, которая измеряет и отключает повреждения в соответствии с проектом. Когда эти проверки выполняются в повторяемых условиях и с сохранёнными базовыми значениями, регламентные испытания становятся целевым инструментом обеспечения надёжности, а не набором разрозненных показаний.
