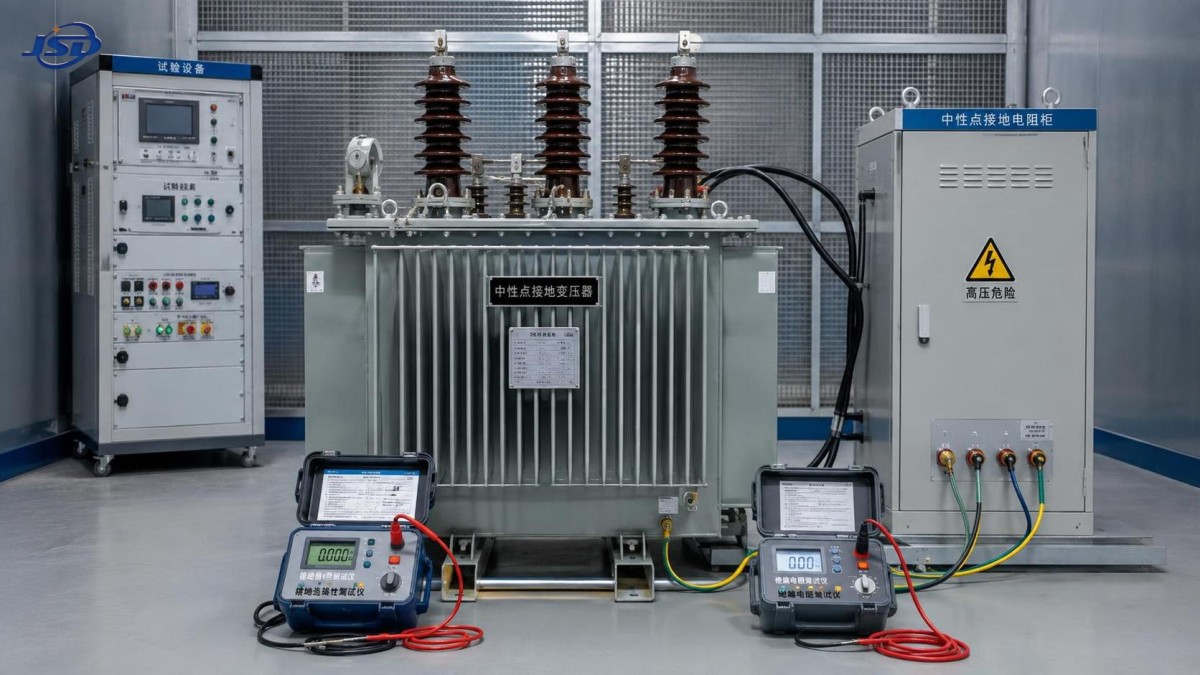

¿Qué pruebas rutinarias mantienen fiable un transformador de puesta a tierra del neutro?

Un transformador de puesta a tierra del neutro fiable se mantiene mediante la comprobación de la trayectoria eléctrica que conduce la corriente de falla a tierra, el sistema de aislamiento que mantiene el transformador aislado durante el servicio normal y las conexiones que deben soportar fallas de corta duración. Una envolvente limpia y unas boquillas con apariencia normal son observaciones útiles, pero no confirman que el punto neutro, la conexión de la resistencia de puesta a tierra, los devanados y los circuitos de protección funcionarán correctamente durante una falla.

El trabajo rutinario debe comenzar con los datos más recientes aprobados de la placa de características, el diagrama de cableado, los registros de pruebas anteriores y los ajustes de protección. Los valores de prueba adquieren significado cuando se comparan con la propia línea base de la unidad, medidos bajo condiciones similares de temperatura y aislamiento. Una sola lectura sin su método de prueba, temperatura, posición de toma y configuración de terminales puede conducir a una decisión de servicio incorrecta.

Comience por el circuito de puesta a tierra, no solo por el transformador

Un transformador de puesta a tierra del neutro suele crear un neutro artificial para un sistema delta u otro sistema sin puesta a tierra, habitualmente mediante una disposición de devanado en zigzag. Su conductor de puesta a tierra puede conectarse directamente a tierra o a través de una resistencia de puesta a tierra del neutro. Por lo tanto, la trayectoria completa de la corriente de falla incluye más que el tanque del transformador: la boquilla del neutro, la resistencia o el reactor, los enlaces, las terminaciones de cable, el conductor de tierra, la conexión a la malla, el transformador de corriente y la entrada del relé de protección requieren atención.

Antes de las pruebas eléctricas, aísle, bloquee, descargue y verifique que el equipo esté desenergizado conforme al procedimiento aprobado del sitio. Retire las puestas a tierra temporales solo cuando la disposición de prueba lo requiera y, después, restablezca todas las puestas a tierra operativas antes de liberar el equipo. Un enlace neutro-resistencia omitido después de las pruebas puede dejar el sistema sin la limitación prevista de corriente de falla, aunque el propio transformador tenga valores de aislamiento satisfactorios.

Continuidad e integridad de las conexiones

Mida la continuidad a través del conductor neutro y, cuando sea accesible, a través del circuito de la resistencia o del reactor. El resultado debe ser estable y coherente con la longitud conocida del conductor y el diseño del componente. Un resultado de baja resistencia no prueba automáticamente que el circuito esté en buen estado. Las uniones atornilladas flojas, la corrosión bajo los terminales, las trenzas dañadas o un conductor parcialmente fracturado pueden permanecer ocultos bajo una prueba de continuidad de baja corriente. Inspeccione al mismo tiempo las superficies de contacto, el apriete de la tornillería, la decoloración, el soporte de los cables y el alivio de tensión.

En una configuración con puesta a tierra mediante resistencia, confirme que el valor de la resistencia sea adecuado para el diseño documentado y que la rejilla de resistencias no presente elementos rotos, secciones puenteadas ni signos de sobrecalentamiento. La resistencia de los cables de prueba debe tenerse en cuenta cuando la resistencia esperada sea baja. Es preferible una medición de cuatro hilos cuando la resistencia de los cables y contactos pudiera afectar materialmente la lectura. No deduzca el estado de la resistencia por su apariencia externa; un elemento puede estar eléctricamente abierto y conservar su forma original.

Compruebe por separado la trayectoria hacia tierra. Verifique la equipotencialidad entre el tanque, el sistema neutro del transformador de puesta a tierra, la envolvente de la resistencia, los equipos de protección contra sobretensiones y el punto de puesta a tierra designado. La resistencia de tierra aceptable depende del diseño de puesta a tierra del sitio y no puede evaluarse aplicando un valor genérico. Resulta más útil determinar si el resultado medido ha cambiado sustancialmente respecto de su condición establecida y si todas las partes metálicas previstas están equipotencialmente conectadas sin trayectorias paralelas que oculten una conexión defectuosa.

La resistencia de aislamiento necesita contexto

La prueba de resistencia de aislamiento es una herramienta rutinaria de detección para devanado-tierra y, cuando la configuración del devanado lo permita, entre secciones aisladas del devanado. Pruebe cada circuito previsto con los terminales no relacionados puestos a tierra o protegidos según exija el procedimiento de prueba. Registre la tensión de prueba, la duración, la temperatura ambiente, la temperatura del devanado cuando esté disponible, la humedad, el estado de la superficie y si se retiraron conexiones de cables o descargadores. Estos detalles a menudo explican una lectura que parece inusual.

Un valor reducido puede deberse a absorción de humedad, contaminación en las superficies de las boquillas, deterioro del aislamiento de los conductores, envejecimiento del aislamiento interno o un circuito externo que no se aisló completamente. Un valor alto también debe interpretarse con cuidado. No prueba que las espiras del devanado estén intactas, que la conexión del neutro sea continua ni que un circuito de resistencia soporte la corriente de falla especificada.

Cuando el historial del equipo y el procedimiento lo respalden, compare el comportamiento resistencia-tiempo durante la prueba. Una lectura que aumenta de forma sostenida suele ser más tranquilizadora que una tendencia plana o descendente, pero el índice de polarización no debe considerarse un criterio independiente de aprobación o rechazo. Los devanados pequeños, secos o sensibles a la temperatura pueden no mostrar la misma respuesta temporal que los devanados de transformadores de potencia más grandes. Una desviación significativa respecto del patrón anterior de la unidad requiere investigación, especialmente después de inundaciones, almacenamiento prolongado, condensación en la envolvente o un evento de falla.

Limpie y seque el aislamiento externo contaminado antes de condenar el sistema de devanado interno. Vuelva a probar después de corregir el estado de la superficie. Si el valor sigue siendo bajo, aísle uno por uno los cables externos, descargadores de sobretensión, transformadores de tensión y dispositivos de supervisión cuando el diseño lo permita. Esta separación controlada evita el desmontaje innecesario de un transformador de puesta a tierra en buen estado debido a que un componente conectado presenta fuga a tierra.

Las pruebas de devanados revelan fallas que la resistencia de aislamiento no detecta

La medición de la resistencia de los devanados es una de las pruebas rutinarias más útiles para identificar uniones internas flojas, conexiones dañadas, problemas del selector de tomas y trayectorias de corriente desiguales. Utilice una corriente de prueba de CC estable y espere a que la lectura se estabilice; los devanados inductivos necesitan tiempo para cargarse. Registre la temperatura del devanado y normalice las comparaciones cuando el procedimiento de mantenimiento requiera corrección por temperatura. Compare las trayectorias de fase correspondientes y los registros anteriores utilizando la misma disposición de terminales.

Para un transformador de puesta a tierra en zigzag, el patrón de conexión hace que la interpretación sea más exigente que en un transformador simple de dos devanados. La trayectoria medida puede contener partes de devanados en diferentes columnas del núcleo, por lo que los valores deben evaluarse frente a los datos de fábrica aprobados o una línea base histórica verificada, en lugar de suponerse iguales solo porque la instalación sea trifásica. Un desequilibrio repentino merece atención, mientras que una pequeña diferencia constante existente desde la puesta en servicio puede reflejar el diseño del devanado y la disposición de los conductores.

Las pruebas de relación de transformación y corriente de excitación aportan una perspectiva diferente del circuito magnético y las conexiones de los devanados. La prueba de relación debe utilizar la relación vectorial aplicable y los puntos de prueba indicados para ese diseño de transformador. Un problema de relación puede indicar una conexión externa incorrecta, una posición de toma errónea, una falla del devanado o una configuración de prueba que no respeta la configuración en zigzag. Confirme el diagrama antes de repetir las mediciones.

Las lecturas de corriente de excitación son sensibles al magnetismo residual, la tensión de prueba, la construcción del núcleo y la fase energizada. Una sola fase con una respuesta marcadamente diferente puede indicar una preocupación relacionada con el núcleo o el devanado, pero el flujo residual puede producir un patrón similar. La desmagnetización y una prueba repetida en condiciones idénticas son medidas razonables antes de escalar el resultado. No utilice la corriente de excitación como sustituto de la comprobación del circuito de puesta a tierra del neutro; evalúa un modo de falla diferente.

Verifique el control de corriente de falla y las interfaces de protección

El transformador de puesta a tierra no funciona de forma aislada. Su propósito se define por la corriente de falla a tierra que el sistema debe producir y los dispositivos de protección que se espera que la detecten. Por ello, la verificación rutinaria debe incluir la polaridad del transformador de corriente del neutro, la identificación de la relación, la continuidad del cableado secundario, el apriete de terminales y el estado de las conexiones de prueba del relé. Un transformador intacto combinado con una polaridad invertida del transformador de corriente o un circuito de relé abierto puede producir un comportamiento de protección engañoso.

La inyección secundaria es útil para confirmar la trayectoria de entrada del relé, las indicaciones, las alarmas, los disparos y cualquier enclavamiento asociado con la protección contra fallas a tierra. Esta prueba no demuestra que el transformador de puesta a tierra pueda suministrar la corriente de falla primaria requerida, pero revela defectos de cableado y lógica sin imponer una falla al sistema. La inyección primaria, cuando está permitida por el método del sitio y la capacidad nominal del equipo, proporciona una comprobación funcional más completa de la trayectoria de corriente. Requiere una planificación cuidadosa porque la corriente de prueba puede calentar la resistencia, energizar circuitos aguas abajo o crear indicaciones inesperadas.

No cambie el valor de una resistencia de puesta a tierra ni el umbral de actuación del relé simplemente porque un evento reciente de falla a tierra parezca demasiado bajo o demasiado alto. Primero determine la ubicación de la falla, la configuración del sistema, la contribución de la fuente, la escala del transformador de corriente, la calidad del registro del relé y si cambió la disposición del neutro del sistema. Una corriente registrada inferior a la esperada puede derivarse de un problema en la cadena de medición, mientras que una corriente elevada real podría implicar un retorno a tierra paralelo no previsto, y no solo una resistencia defectuosa.

La evidencia térmica debe interpretarse como un patrón

La inspección infrarroja durante la carga normal o después de una prueba controlada puede localizar terminales calientes, conexiones de resistencias, terminales de cable y uniones de envolventes. Compare conexiones accesibles similares bajo corriente comparable. Una temperatura absoluta es menos informativa cuando se desconocen la temperatura ambiente, la emisividad, el viento, la ventilación de la envolvente y la carga. Un punto caliente localizado en un enlace de neutro es más significativo que un banco de resistencias uniformemente caliente que conduce corriente dentro de su régimen de servicio.

La termografía requiere una técnica adecuada. El metal pintado, el cobre oxidado, la tornillería brillante y el ángulo de observación pueden distorsionar la temperatura aparente. Confirme los hallazgos sospechosos con un método de contacto cuando sea seguro y práctico; luego inspeccione el par de apriete, la presión de contacto, el estado de los hilos del conductor y la oxidación. El calentamiento repetido puede aflojar las uniones atornilladas, mientras que una unión floja crea resistencia y más calentamiento; este ciclo puede evidenciarse mucho antes de que cambien las pruebas de aislamiento.

En las unidades llenas de aceite, inspeccione el nivel de aceite, las fugas, el estado del respiradero, las indicaciones de presión cuando existan y los signos de ingreso de humedad. El muestreo de aceite o el análisis de gases disueltos se justifican cuando existe historial de fallas, calentamiento anormal, deterioro inexplicado del aislamiento o una tendencia que sugiera actividad interna. No debe utilizarse como sustituto rutinario de pruebas eléctricas específicas en un transformador de puesta a tierra pequeño o ligeramente cargado. La manipulación de muestras y la comparación de laboratorio deben ser coherentes, ya que un muestreo deficiente puede ocultar una tendencia significativa.

El estado externo sigue siendo importante cuando está vinculado a una decisión de prueba

Inspeccione las boquillas en busca de tracking, grietas, contaminación y evidencia de descargas. Observe atentamente los terminales del neutro, ya que pueden estar expuestos a vibración, aire cargado de sal, entrada de lluvia o ciclos térmicos repetidos. Compruebe que las juntas del armario, las vías de drenaje, los circuitos calefactores y las rejillas de ventilación sigan siendo eficaces. El agua dentro de una envolvente de resistencia puede reducir el aislamiento, corroer los terminales y alterar la disipación térmica de la resistencia durante una falla a tierra.

Las instalaciones exteriores merecen atención adicional después de condiciones meteorológicas severas, transporte, trabajos de construcción o cambios en el tendido de cables. Un soporte de cable desplazado puede ejercer tracción sobre un terminal de boquilla; una nueva trayectoria metálica paralela puede alterar la distribución de corriente; un calefactor de envolvente dañado puede provocar condensación sin una fuga externa evidente. Estas condiciones no son equivalentes, por lo que la prueba de seguimiento debe corresponder a la observación, en lugar de repetir todas las pruebas eléctricas sin una hipótesis de falla.

Los transformadores de puesta a tierra asociados a sistemas colectores de energía renovable pueden experimentar maniobras frecuentes, tensión fluctuante, ubicaciones remotas y exposición prolongada a la intemperie. Cuando una instalación incluya equipos como unTransformador para generación de energía eólica, confirme la disposición real del neutro en el punto que se está probando. Un transformador elevador trifásico con conexión Dyn11 o Yyn0 puede tener un neutro disponible en un lado, mientras que otra sección de la red colectora puede depender de un transformador de puesta a tierra independiente. Probar el punto neutro equivocado puede generar un resultado aparentemente válido que no representa la sección protegida del sistema.

Utilice tendencias y registros de eventos para decidir la siguiente acción

Las pruebas rutinarias son más eficaces cuando los resultados se registran de una forma que permita comparaciones. Conserve las designaciones de terminales, la posición de toma, la temperatura, el instrumento de prueba, la tensión de prueba, los accesorios aislados y las condiciones observadas con cada resultado. «Aislamiento bueno» o «resistencia normal» es demasiado impreciso para respaldar un diagnóstico posterior. Un historial coherente también distingue el envejecimiento gradual del aislamiento de un cambio repentino después de una falla, reparación o evento ambiental.

• Lecturas eléctricas estables con calentamiento local repetido apuntan primero a un problema de conexión, presión de contacto o envolvente de resistencia, más que a un defecto interno del devanado.
• Menor resistencia de aislamiento después de tiempo húmedo, seguida de recuperación tras el secado y la limpieza, sugiere contaminación superficial o ingreso de humedad. La fuente de humedad aún debe corregirse antes del siguiente período húmedo.
• Resistencia de devanado modificada con terminales externos normales requiere una revisión más detallada de los conductores internos, las conexiones de toma y la carga de falla anterior. Es apropiado repetir la medición después de una estabilización completa antes de abrir el equipo.
• Pruebas normales del transformador, pero prueba funcional del relé fallida limita el defecto al circuito de medición, control o disparo hasta que se demuestre lo contrario; no debe considerarse resuelto por un resultado satisfactorio del megóhmetro.

Después de cualquier falla a tierra, examine los registros de protección antes de restablecer el equipo al estado rutinario. Compare la corriente y duración de falla medidas o registradas con la disposición de puesta a tierra prevista, inspeccione la resistencia en busca de daños térmicos, repita las comprobaciones de conexión y busque desplazamientos mecánicos en las terminaciones de cable. Un transformador puede sobrevivir eléctricamente a una falla mientras que los terminales asociados o los elementos de resistencia se han debilitado por el ciclo térmico.

El objetivo práctico es una cadena verificada: devanados y aislamiento en buen estado, una trayectoria de neutro continua, la resistencia o reactancia prevista hacia tierra y una protección que mida y despeje las fallas según el diseño. Cuando estas comprobaciones se realizan bajo condiciones repetibles y con líneas base conservadas, las pruebas rutinarias se convierten en una herramienta de fiabilidad focalizada en lugar de una recopilación de lecturas aisladas.
