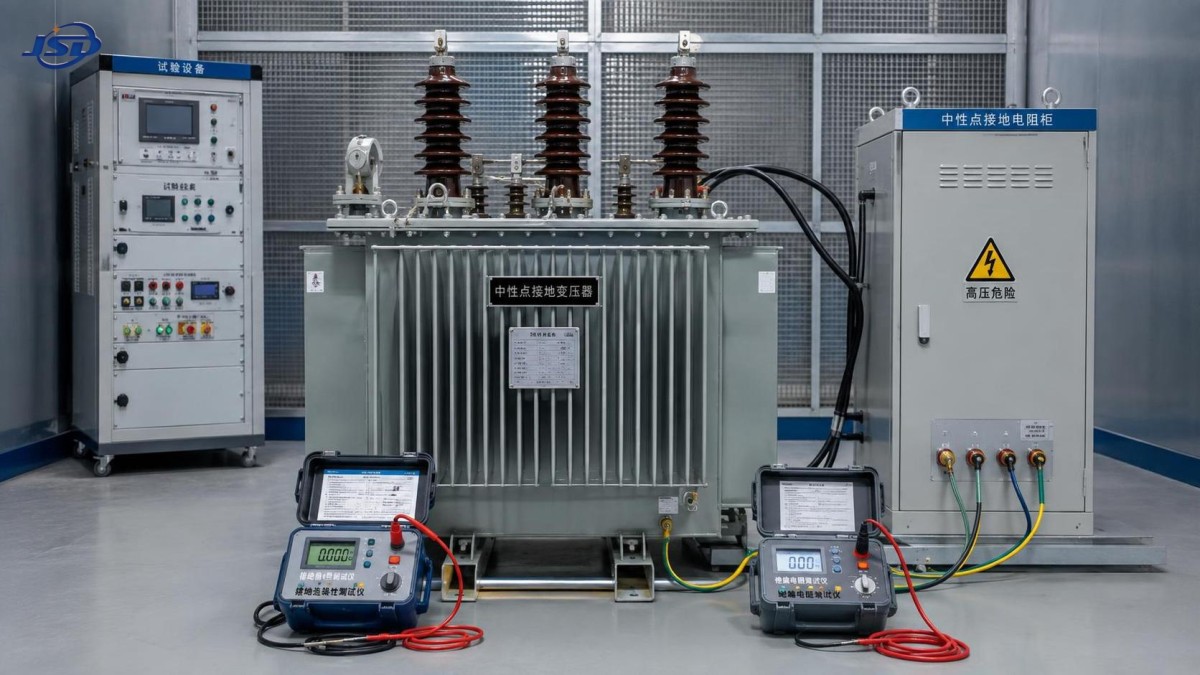

ما الاختبارات الدورية التي تحافظ على موثوقية محول التأريض المحايد؟

تتم صيانة محول تأريض نقطة التعادل الموثوق به من خلال اختبار المسار الكهربائي الذي يحمل تيار العطل الأرضي، ونظام العزل الذي يحافظ على عزل المحول أثناء الخدمة العادية، والتوصيلات التي يجب أن تتحمل واجب العطل قصير المدة. تعد الحاوية النظيفة والجلب ذات المظهر الطبيعي ملاحظات مفيدة، لكنها لا تؤكد أن نقطة التعادل ووصلة مقاومة التأريض والملفات ودوائر الحماية ستعمل بشكل صحيح أثناء حدوث عطل.

يجب أن تبدأ الأعمال الروتينية بأحدث بيانات لوحة البيانات المعتمدة، ومخطط التوصيلات، وسجلات الاختبارات السابقة، وإعدادات الحماية. تصبح قيم الاختبار ذات معنى عند مقارنتها بخط الأساس الخاص بالوحدة، والمقاس في ظروف حرارة وعزل مماثلة. وقد تؤدي قراءة منفردة دون طريقة اختبارها ودرجة الحرارة وموضع المأخذ وتكوين الأطراف إلى قرار خدمة غير صحيح.

ابدأ بدائرة التأريض، وليس بالمحول وحده

غالباً ما ينشئ محول تأريض نقطة التعادل نقطة تعادل اصطناعية لنظام دلتا أو نظام غير مؤرض بطريقة أخرى، وعادةً عبر ترتيب ملفات متعرج. وقد يتصل موصل التأريض الخاص به مباشرة بالأرض أو عبر مقاومة تأريض نقطة التعادل. ولذلك يتضمن مسار تيار العطل الكامل أكثر من خزان المحول: فجلبة نقطة التعادل، والمقاومة أو المفاعل، والوصلات، ونهايات الكابلات، وموصل الأرض، وتوصيل شبكة التأريض، ومحول التيار، ومدخل مرحل الحماية جميعها تتطلب الاهتمام.

قبل الاختبارات الكهربائية، اعزل المعدات، وطبّق القفل ووضع العلامات، وفرّغ الشحنة، وتحقق من فصل التغذية عنها وفقاً لإجراء الموقع المعتمد. لا تزل التأريضات المؤقتة إلا عندما يتطلب ترتيب الاختبار ذلك، ثم أعد جميع تأريضات التشغيل قبل إعادة المعدات للخدمة. قد يؤدي إغفال وصلة نقطة التعادل إلى المقاومة بعد الاختبار إلى ترك النظام دون الحد المقصود لتيار العطل، حتى لو كانت قيم عزل المحول نفسه مرضية.

استمرارية الدائرة وسلامة التوصيلات

قِس الاستمرارية عبر موصل نقطة التعادل، وحيثما يكون الوصول ممكناً، عبر دائرة المقاومة أو المفاعل. ينبغي أن تكون النتيجة مستقرة ومتسقة مع طول الموصل المعروف وتصميم المكوّن. لا تثبت نتيجة المقاومة المنخفضة تلقائياً سلامة الدائرة. فقد تظل الوصلات المثبتة بالبراغي غير المحكمة، أو التآكل تحت العروات، أو الضفيرة التالفة، أو الموصل المتشقق جزئياً مخفية في اختبار استمرارية بتيار منخفض. افحص أسطح التلامس، وإحكام المثبتات، وتغير اللون، ودعم الكابلات، وتخفيف الشد في الوقت نفسه.

بالنسبة لترتيب مؤرض بالمقاومة، تأكد من أن قيمة المقاومة مناسبة للتصميم الموثق وأن شبكة المقاومة لا تحتوي على عناصر مكسورة أو أقسام متجاوزة أو علامات ارتفاع حرارة. يجب أخذ مقاومة أسلاك الاختبار في الحسبان عندما تكون المقاومة المتوقعة منخفضة. يفضل القياس بأربعة أسلاك عندما تؤثر مقاومة الأسلاك والتلامس تأثيراً مادياً في القراءة. لا تستنتج سلامة المقاومة من مظهرها الخارجي؛ فقد يكون العنصر مفتوحاً كهربائياً مع احتفاظه بشكله الأصلي.

تحقق من مسار الأرض بشكل منفصل. تأكد من الترابط بين الخزان، ونظام نقطة التعادل لمحول التأريض، وحاوية المقاومة، ومعدات الحماية من زيادة الجهد، ونقطة التأريض المحددة. تعتمد مقاومة التأريض المقبولة على تصميم تأريض الموقع ولا يمكن الحكم عليها بتطبيق قيمة عامة. والأسئلة الأكثر فائدة هي ما إذا كانت النتيجة المقاسة قد تغيرت بصورة جوهرية عن حالتها المثبتة، وما إذا كانت جميع الأجزاء المعدنية المقصودة مترابطة دون مسارات متوازية تخفي وصلة معطلة.

مقاومة العزل تحتاج إلى سياق

اختبار مقاومة العزل أداة فحص روتينية لعزل الملفات عن الأرض، وحيث يسمح تكوين الملف، بين أقسام الملفات المعزولة. اختبر كل دائرة مقصودة مع تأريض أو حراسة الأطراف غير ذات الصلة حسبما يتطلبه إجراء الاختبار. سجل جهد الاختبار ومدته ودرجة الحرارة المحيطة ودرجة حرارة الملف عند توفرها والرطوبة وحالة السطح وما إذا تمت إزالة توصيلات الكابلات أو موانعات الصواعق. وغالباً ما تفسر هذه التفاصيل قراءة تبدو غير معتادة.

قد تنتج القيمة المنخفضة عن امتصاص الرطوبة، أو التلوث على أسطح الجلب، أو تدهور عزل الأسلاك، أو تقادم العزل الداخلي، أو دائرة خارجية لم تُعزل بالكامل. وينبغي أيضاً تفسير القيمة المرتفعة بحذر. فهي لا تثبت أن لفات الملف سليمة، أو أن وصلة نقطة التعادل مستمرة، أو أن دائرة المقاومة ستتحمل واجب العطل المحدد لها.

عندما يدعم تاريخ المعدات والإجراء ذلك، قارن سلوك المقاومة مع الزمن أثناء الاختبار. تكون القراءة التي ترتفع باستمرار أكثر اطمئناناً عموماً من اتجاه ثابت أو هابط، لكن لا ينبغي التعامل مع مؤشر الاستقطاب كمعيار قبول أو رفض مستقل. قد لا تُظهر الملفات الصغيرة أو الجافة أو الحساسة للحرارة الاستجابة الزمنية نفسها التي تظهرها ملفات محولات القدرة الأكبر. ويستدعي الانحراف الكبير عن النمط السابق للوحدة التحقيق، ولا سيما بعد الغمر بالمياه أو التخزين المطول أو تكاثف الرطوبة داخل الحاوية أو حدوث عطل.

نظف وجفف العزل الخارجي الملوث قبل الحكم على نظام الملفات الداخلي بأنه معيب. أعد الاختبار بعد تصحيح حالة السطح. إذا بقيت القيمة منخفضة، فاعزل الكابلات الخارجية وموانعات الصواعق ومحولات الجهد وأجهزة المراقبة واحداً تلو الآخر حيث يسمح التصميم. يمنع هذا الفصل المنضبط إزالة محول تأريض سليم دون ضرورة بسبب تسرب مكوّن متصل إلى الأرض.

تكشف اختبارات الملفات الأعطال التي لا تكشفها مقاومة العزل

يعد قياس مقاومة الملفات من أكثر الاختبارات الروتينية فائدة لتحديد الوصلات الداخلية غير المحكمة والتوصيلات التالفة ومشكلات مبدل المآخذ ومسارات التيار غير المتساوية. استخدم تيار اختبار مستمراً ثابتاً وانتظر حتى تستقر القراءة؛ إذ تحتاج الملفات الحثية إلى وقت للشحن. سجل درجة حرارة الملف، وصحح المقارنات حسب درجة الحرارة عندما يتطلب إجراء الصيانة ذلك. قارن مسارات الأطوار المتناظرة وقارنها بالسجلات السابقة باستخدام ترتيب الأطراف نفسه.

بالنسبة لمحول تأريض متعرج، يجعل نمط التوصيل التفسير أكثر تطلباً منه في محول بسيط ثنائي الملفات. فقد يحتوي المسار المقاس على أجزاء من ملفات موزعة على أرجل قلب مختلفة، ولذلك ينبغي تقييم القيم مقابل بيانات المصنع المعتمدة أو خط أساس تاريخي موثّق، بدلاً من افتراض تساويها لمجرد أن التركيب ثلاثي الطور. يستحق الاختلال المفاجئ الاهتمام، بينما قد يعكس فرق صغير ومتسق موجود منذ التشغيل الأولي تصميم الملف وترتيب الأسلاك.

توفر اختبارات نسبة لفات المحول وتيار الإثارة منظوراً مختلفاً للدائرة المغناطيسية وتوصيلات الملفات. ينبغي أن يستخدم اختبار النسبة العلاقة المتجهية ونقاط الاختبار المطبقة المحددة لتصميم ذلك المحول. وقد تشير مشكلة النسبة إلى توصيل خارجي غير صحيح، أو موضع مأخذ خاطئ، أو عطل في الملف، أو إعداد اختبار لا يراعي التكوين المتعرج. أكد المخطط قبل تكرار القياسات.

تتأثر قراءات تيار الإثارة بالمغناطيسية المتبقية وجهد الاختبار وبنية القلب والطور الذي تتم تغذيته. وقد يشير طور واحد باستجابة مختلفة بشكل واضح إلى مشكلة في القلب أو الملف، لكن الفيض المتبقي قد ينتج نمطاً مشابهاً. تعد إزالة المغنطة وإعادة الاختبار في ظروف متطابقة إجراءين منطقيين قبل تصعيد النتيجة. لا تستخدم تيار الإثارة بديلاً عن فحص دائرة تأريض نقطة التعادل؛ فهو يقيم نمط عطل مختلفاً.

تحقق من التحكم في تيار العطل وواجهات الحماية

لا يعمل محول التأريض بمعزل عن غيره. إذ يتحدد غرضه بتيار العطل الأرضي الذي صُمم النظام لإنتاجه وأجهزة الحماية المتوقع أن تكتشفه. لذلك يجب أن يشمل التحقق الروتيني قطبية محول تيار نقطة التعادل، وتحديد النسبة، واستمرارية التوصيلات الثانوية، وإحكام الأطراف، وحالة توصيل اختبار المرحل. قد ينتج عن محول سليم مقترن بقطبية محول تيار معكوسة أو دائرة مرحل مفتوحة سلوك حماية مضلل.

يفيد الحقن الثانوي في تأكيد مسار دخل المرحل، والإشارات، والإنذارات، والفصل، وأي تعشيقات مرتبطة بالحماية من الأعطال الأرضية. لا يثبت هذا الاختبار قدرة محول التأريض على توفير تيار العطل الأولي المطلوب، لكنه يكشف عيوب التوصيلات والمنطق دون إحداث عطل في النظام. يوفر الحقن الأولي، حيثما تسمح طريقة الموقع وتصنيف المعدات، فحصاً وظيفياً أكثر اكتمالاً لمسار التيار. ويتطلب تخطيطاً دقيقاً لأن تيار الاختبار قد يسخن المقاومة أو يغذي دوائر لاحقة أو يسبب إشارات غير متوقعة.

لا تغير قيمة مقاومة التأريض أو قيمة التقاط المرحل لمجرد أن حدث عطل أرضي حديث يبدو منخفضاً أو مرتفعاً جداً. حدد أولاً موقع العطل وتكوين النظام ومساهمة المصدر وتحجيم محول التيار وجودة سجل المرحل وما إذا كان ترتيب نقطة التعادل للنظام قد تغير. قد ينشأ تيار مسجل أقل من المتوقع عن مشكلة في سلسلة القياس، بينما قد ينطوي التيار المرتفع فعلياً على مسار رجوع أرضي متوازٍ غير مقصود بدلاً من عطل في المقاومة وحدها.

ينبغي قراءة الأدلة الحرارية كنمط

يمكن للفحص بالأشعة تحت الحمراء أثناء الحمل العادي أو بعد اختبار محكوم تحديد الأطراف الساخنة، ووصلات المقاومة، وعروات الكابلات، ووصلات الحاوية. قارن التوصيلات المتشابهة التي يمكن الوصول إليها تحت تيار مماثل. تكون درجة الحرارة المطلقة أقل إفادة عندما تكون درجة الحرارة المحيطة والانبعاثية والرياح وتهوية الحاوية والحمل غير معروفة. وتكون البقعة الساخنة الموضعية عند وصلة واحدة لنقطة التعادل أكثر أهمية من بنك مقاومات دافئ بصورة موحدة يحمل تياراً ضمن واجب تشغيله.

يتطلب التصوير الحراري تقنية سليمة. فقد يشوه المعدن المطلي والنحاس المؤكسد والمثبتات اللامعة وزاوية الرؤية درجة الحرارة الظاهرية. أكد النتائج المشكوك فيها باستخدام طريقة تلامس حيثما كان ذلك آمناً وعملياً، ثم افحص عزم الربط وضغط التلامس وحالة خيوط الموصل والأكسدة. قد يؤدي التسخين المتكرر إلى إرخاء الوصلات المثبتة بالبراغي، بينما تنشئ الوصلة المرتخية نفسها مقاومة وتسخيناً إضافياً؛ ويمكن أن تظهر تلك الدورة بوضوح قبل تغير اختبارات العزل بوقت طويل.

بالنسبة للوحدات المملوءة بالزيت، افحص مستوى الزيت والتسربات وحالة مجفف الهواء ومؤشرات الضغط عند تركيبها وعلامات دخول الرطوبة. يكون أخذ عينات الزيت أو تحليل الغازات الذائبة مبرراً عند وجود سجل أعطال أو تسخين غير طبيعي أو تدهور غير مفسر للعزل أو اتجاه يشير إلى نشاط داخلي. ولا ينبغي استخدامه بديلاً روتينياً للاختبارات الكهربائية الموجهة على محول تأريض صغير أو خفيف الحمل. يجب أن تكون مناولة العينات والمقارنة المختبرية متسقتين، لأن أخذ العينات بصورة سيئة قد يحجب اتجاهاً ذا معنى.

تظل الحالة الخارجية مهمة عندما ترتبط بقرار اختبار

افحص الجلب بحثاً عن آثار التتبع والشقوق والتلوث ودلائل التفريغ. انظر عن كثب إلى أطراف نقطة التعادل لأنها قد تتعرض للاهتزاز أو الهواء المحمل بالملح أو دخول مياه الأمطار أو الدورات الحرارية المتكررة. تحقق من بقاء حشيات الخزانة ومسارات التصريف ودوائر السخان وشبكات التهوية فعالة. يمكن للماء داخل حاوية المقاومة أن يخفض العزل ويؤدي إلى تآكل الأطراف ويغير تبديد حرارة المقاومة أثناء عطل أرضي.

تستحق التركيبات الخارجية اهتماماً إضافياً بعد الأحوال الجوية القاسية أو النقل أو أعمال الإنشاء أو التغييرات في مسار الكابلات. فقد يسحب دعم كابل متحرك طرف جلبة؛ وقد يغير مسار معدني متوازٍ جديد توزيع التيار؛ وقد يؤدي سخان حاوية تالف إلى تكاثف الرطوبة دون أي تسرب خارجي واضح. هذه الحالات ليست متكافئة، لذا ينبغي أن يتوافق اختبار المتابعة مع الملاحظة بدلاً من تكرار كل اختبار كهربائي دون فرضية للعطل.

قد تتعرض محولات التأريض المرتبطة بأنظمة تجميع الطاقة المتجددة للتبديل المتكرر وتقلب الجهد والمواقع البعيدة والتعرض الطويل للطقس. عندما يتضمن التركيب معدات مثل محول لتوليد طاقة الرياح، أكد ترتيب نقطة التعادل الفعلي عند النقطة قيد الاختبار. قد يكون لمحول رفع جهد ثلاثي الطور بتوصيلة Dyn11 أو Yyn0 نقطة تعادل متاحة في أحد الجانبين، بينما قد يعتمد قسم آخر من شبكة التجميع على محول تأريض منفصل. وقد ينتج عن اختبار نقطة تعادل خاطئة نتيجة تبدو صحيحة لكنها لا تمثل قسم النظام المحمي.

استخدم الاتجاهات وسجلات الأحداث لتحديد الإجراء التالي

يكون الاختبار الروتيني أكثر فعالية عند تسجيل النتائج بصيغة تسمح بالمقارنة. احتفظ بتعيينات الأطراف وموضع المأخذ ودرجة الحرارة وجهاز الاختبار وجهد الاختبار والملحقات المعزولة والظروف الملحوظة مع كل نتيجة. إن عبارة «العزل جيد» أو «المقاومة طبيعية» غامضة جداً بحيث لا تدعم التشخيص اللاحق. ويميز السجل المتسق أيضاً تقادم العزل التدريجي عن التغير المفاجئ بعد عطل أو إصلاح أو حدث بيئي.

• تشير القراءات الكهربائية المستقرة مع التسخين الموضعي المتكرر أولاً إلى مشكلة في التوصيل أو ضغط التلامس أو حاوية المقاومة، وليس إلى عيب داخلي في الملف.
• تشير مقاومة العزل المنخفضة بعد الطقس الرطب، يتبعها تعافٍ بعد التجفيف والتنظيف، إلى تلوث سطحي أو دخول رطوبة. ولا يزال مصدر الرطوبة يحتاج إلى تصحيح قبل فترة الرطوبة التالية.
• تغير مقاومة الملف مع سلامة الأطراف الخارجية يستدعي مراجعة أدق للأسلاك الداخلية ووصلات المآخذ وواجب العطل السابق. ومن المناسب تكرار القياس بعد الاستقرار الكامل قبل فتح المعدات.
• اختبارات محول طبيعية لكن اختبار الوظيفة للمرحل فاشل يحصر العيب في دائرة القياس أو التحكم أو الفصل إلى أن يثبت خلاف ذلك؛ ولا ينبغي اعتباره سليماً بسبب نتيجة مرضية لجهاز قياس الميغا أوم.

بعد أي عطل أرضي، افحص سجلات الحماية قبل إعادة ضبط المعدات إلى الحالة الروتينية. قارن تيار العطل ومدته المقاسين أو المسجلين بترتيب التأريض المقصود، وافحص المقاومة بحثاً عن ضرر حراري، وأعد فحوصات التوصيل، وابحث عن إزاحة ميكانيكية عند نهايات الكابلات. يمكن للمحول أن ينجو من عطل كهربائياً بينما تكون الأطراف المرتبطة أو عناصر المقاومة قد ضعفت بفعل الدورة الحرارية.

الهدف العملي هو سلسلة موثقة: ملفات وعزل سليمين، ومسار نقطة تعادل مستمر، والمقاومة أو المفاعلة المقصودة إلى الأرض، وحماية تقيس الأعطال وتفصلها كما هو مصمم. وعندما تُنفذ هذه الفحوصات في ظروف قابلة للتكرار مع الاحتفاظ بخطوط الأساس، يصبح الاختبار الروتيني أداة موثوقة مركزة بدلاً من مجموعة قراءات منفصلة.
