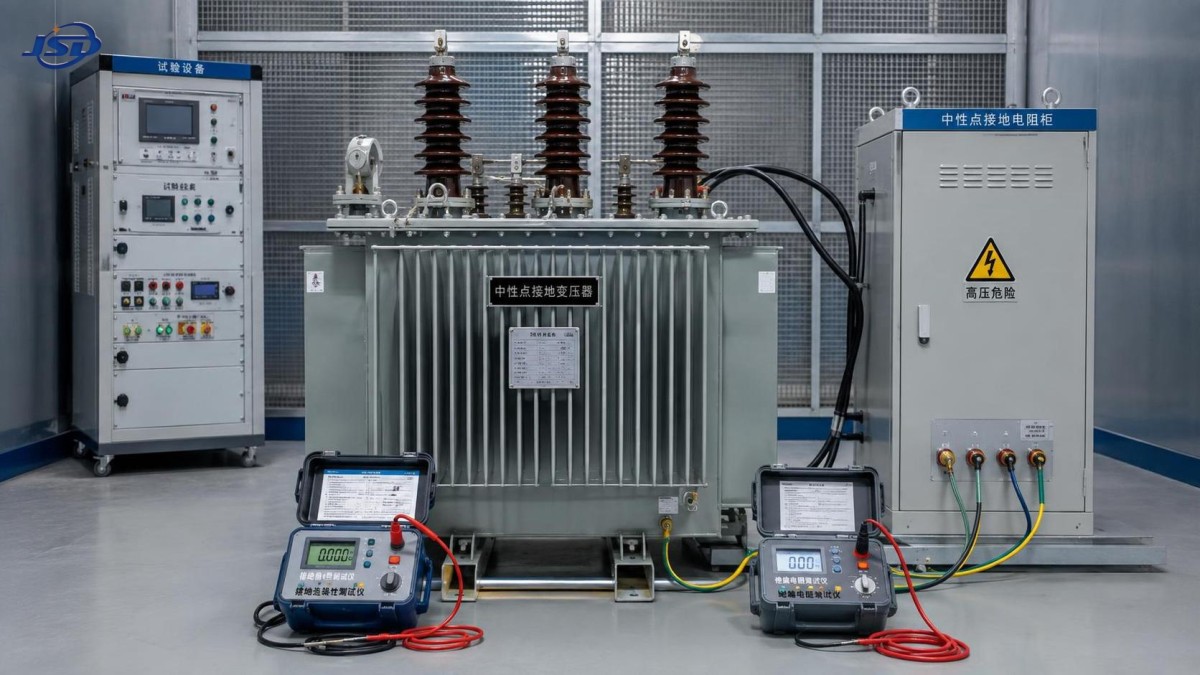

Quels essais de routine permettent de garantir la fiabilité d’un transformateur de mise à la terre du neutre ?

Un transformateur de mise à la terre du neutre fiable est entretenu en testant le circuit électrique qui transporte le courant de défaut à la terre, le système d’isolation qui maintient le transformateur isolé en service normal, ainsi que les connexions qui doivent supporter les contraintes de défaut de courte durée. Une enveloppe propre et des traversées d’aspect normal sont des observations utiles, mais elles ne confirment pas que le point neutre, la connexion de la résistance de mise à la terre, les enroulements et les circuits de protection fonctionneront correctement lors d’un défaut.

Les opérations de routine doivent commencer par les dernières données de plaque signalétique approuvées, le schéma de câblage, les enregistrements d’essais antérieurs et les réglages de protection. Les valeurs d’essai deviennent significatives lorsqu’elles sont comparées à la référence propre à l’unité, mesurée dans des conditions similaires de température et d’isolement. Une lecture isolée, sans méthode d’essai, température, position de prise et configuration des bornes, peut conduire à une décision de maintenance incorrecte.

Commencez par le circuit de mise à la terre, et non uniquement par le transformateur

Un transformateur de mise à la terre du neutre crée souvent un neutre artificiel pour un système en triangle ou autrement non mis à la terre, généralement au moyen d’un enroulement zigzag. Son conducteur de mise à la terre peut être raccordé directement à la terre ou par l’intermédiaire d’une résistance de mise à la terre du neutre. Le parcours complet du courant de défaut comprend donc davantage que la cuve du transformateur : la traversée du neutre, la résistance ou le réacteur, les liaisons, les terminaisons de câbles, le conducteur de terre, le raccordement au réseau de terre, le transformateur de courant et l’entrée du relais de protection nécessitent tous une attention particulière.

Avant les essais électriques, isolez, condamnez, déchargez et vérifiez l’absence de tension conformément à la procédure approuvée du site. Retirez les mises à la terre temporaires uniquement lorsque la configuration d’essai l’exige, puis rétablissez toutes les mises à la terre de service avant la remise en exploitation. L’omission d’une liaison neutre-résistance après les essais peut laisser le système sans la limitation de courant de défaut prévue, même si le transformateur lui-même présente des valeurs d’isolation satisfaisantes.

Continuité et intégrité des connexions

Mesurez la continuité du conducteur de neutre et, lorsqu’ils sont accessibles, du circuit de résistance ou de réacteur. Le résultat doit être stable et cohérent avec la longueur connue du conducteur et la conception du composant. Une faible résistance ne constitue pas automatiquement la preuve d’un circuit en bon état. Des assemblages boulonnés desserrés, de la corrosion sous les cosses, une tresse endommagée ou un conducteur partiellement rompu peuvent rester invisibles lors d’un essai de continuité à faible courant. Inspectez simultanément les surfaces de contact, le serrage de la boulonnerie, les décolorations, le support des câbles et les dispositifs de soulagement de traction.

Pour une configuration avec mise à la terre par résistance, confirmez que la valeur de la résistance est conforme à la conception documentée et que la grille de résistances ne présente ni éléments rompus, ni sections shuntées, ni signes de surchauffe. La résistance des cordons d’essai doit être prise en compte lorsque la résistance attendue est faible. Une mesure à quatre fils est préférable lorsque la résistance des cordons et des contacts risquerait autrement d’influencer sensiblement la lecture. Ne déduisez pas l’état de la résistance de son apparence extérieure ; un élément peut être électriquement ouvert tout en conservant sa forme d’origine.

Vérifiez séparément le chemin de terre. Contrôlez la liaison équipotentielle entre la cuve, le système de neutre du transformateur de mise à la terre, l’enveloppe de la résistance, l’équipement de protection contre les surtensions et le point de mise à la terre désigné. La résistance de terre acceptable dépend de la conception de mise à la terre du site et ne peut être évaluée en appliquant une valeur générique. Il est plus utile de déterminer si le résultat mesuré a changé de manière significative par rapport à son état établi et si toutes les parties métalliques prévues sont reliées sans chemins parallèles susceptibles de masquer une connexion défaillante.

La résistance d’isolement nécessite un contexte

L’essai de résistance d’isolement est un outil de contrôle courant pour les enroulements par rapport à la terre et, lorsque la configuration des enroulements le permet, entre sections d’enroulement isolées. Testez chaque circuit prévu avec les bornes non concernées mises à la terre ou protégées conformément à la procédure d’essai. Enregistrez la tension et la durée d’essai, la température ambiante, la température des enroulements lorsqu’elle est disponible, l’humidité, l’état de surface, ainsi que le retrait éventuel des raccordements de câbles ou des parafoudres. Ces détails expliquent souvent une lecture qui paraît inhabituelle.

Une valeur réduite peut résulter d’une absorption d’humidité, d’une contamination sur les surfaces des traversées, d’une dégradation de l’isolation des conducteurs, du vieillissement de l’isolation interne ou d’un circuit externe qui n’a pas été entièrement isolé. Une valeur élevée doit également être interprétée avec prudence. Elle ne prouve pas que les spires des enroulements sont intactes, que la connexion du neutre est continue ou qu’un circuit de résistance supportera la contrainte de défaut spécifiée.

Lorsque l’historique de l’équipement et la procédure le permettent, comparez le comportement résistance-temps pendant l’essai. Une lecture qui augmente régulièrement est généralement plus rassurante qu’une tendance stable ou décroissante, mais l’indice de polarisation ne doit pas être considéré comme un critère autonome de réussite ou d’échec. Les enroulements de petite taille, secs ou sensibles à la température peuvent ne pas présenter la même réponse dans le temps que les enroulements de grands transformateurs de puissance. Un écart important par rapport au comportement antérieur de l’unité justifie une investigation, notamment après une inondation, un stockage prolongé, de la condensation dans l’enveloppe ou un événement de défaut.

Nettoyez et séchez l’isolation externe contaminée avant de déclarer défaillant le système d’enroulement interne. Répétez l’essai après correction de l’état de surface. Si la valeur reste faible, isolez un par un les câbles externes, les parafoudres, les transformateurs de tension et les dispositifs de surveillance lorsque la conception le permet. Cette séparation contrôlée évite le retrait inutile d’un transformateur de mise à la terre en bon état parce qu’un composant raccordé fuit vers la terre.

Les essais d’enroulement révèlent des défauts que la résistance d’isolement ne détecte pas

La mesure de résistance des enroulements est l’un des essais de routine les plus utiles pour identifier les connexions internes desserrées, les raccordements endommagés, les problèmes de sélecteur de prises et les chemins de courant inégaux. Utilisez un courant d’essai continu stable et attendez que la lecture se stabilise ; les enroulements inductifs nécessitent du temps pour se charger. Enregistrez la température des enroulements et normalisez les comparaisons lorsque la procédure de maintenance exige une correction en température. Comparez les chemins de phase correspondants et les relevés antérieurs en utilisant la même configuration de bornes.

Pour un transformateur de mise à la terre zigzag, la configuration de connexion rend l’interprétation plus exigeante que pour un simple transformateur à deux enroulements. Le chemin mesuré peut contenir des portions d’enroulements situées sur différents noyaux, de sorte que les valeurs doivent être évaluées par rapport aux données d’usine approuvées ou à une référence historique vérifiée, plutôt que supposées égales uniquement parce que l’installation est triphasée. Un déséquilibre soudain mérite attention, tandis qu’une faible différence constante existant depuis la mise en service peut refléter la conception des enroulements et la disposition des conducteurs.

Les essais de rapport de transformation et de courant d’excitation apportent une autre vision du circuit magnétique et des connexions des enroulements. L’essai de rapport doit utiliser la relation vectorielle applicable et les points d’essai spécifiés pour cette conception de transformateur. Un problème de rapport peut indiquer une connexion externe incorrecte, une mauvaise position de prise, un défaut d’enroulement ou une configuration d’essai ne respectant pas la configuration zigzag. Confirmez le schéma avant de répéter les mesures.

Les lectures de courant d’excitation sont sensibles au magnétisme résiduel, à la tension d’essai, à la construction du noyau et à la phase alimentée. Une phase présentant une réponse nettement différente peut indiquer un problème de noyau ou d’enroulement, mais un flux résiduel peut produire un schéma similaire. Une démagnétisation et un nouvel essai dans des conditions identiques sont judicieux avant d’aggraver l’évaluation du résultat. N’utilisez pas le courant d’excitation comme substitut au contrôle du circuit de mise à la terre du neutre ; il évalue un mode de défaillance différent.

Vérifiez la maîtrise du courant de défaut et les interfaces de protection

Le transformateur de mise à la terre ne fonctionne pas de manière isolée. Son rôle est défini par le courant de défaut à la terre que le système est censé produire et par les dispositifs de protection chargés de le détecter. La vérification de routine doit donc inclure la polarité du transformateur de courant de neutre, l’identification du rapport, la continuité du câblage secondaire, le serrage des bornes et l’état des connexions d’essai du relais. Un transformateur intact associé à une polarité de transformateur de courant inversée ou à un circuit de relais ouvert peut entraîner un comportement de protection trompeur.

L’injection secondaire est utile pour confirmer le circuit d’entrée du relais, les indications, les alarmes, les déclenchements et les éventuels interverrouillages associés à la protection contre les défauts à la terre. Cet essai ne prouve pas que le transformateur de mise à la terre peut fournir le courant de défaut primaire requis, mais il révèle les défauts de câblage et de logique sans imposer de défaut au système. L’injection primaire, lorsqu’elle est autorisée par la méthode du site et les caractéristiques de l’équipement, permet un contrôle fonctionnel plus complet du chemin de courant. Elle nécessite une planification minutieuse, car le courant d’essai peut chauffer la résistance, alimenter des circuits en aval ou créer des indications inattendues.

Ne modifiez pas la valeur d’une résistance de mise à la terre ni le seuil de déclenchement d’un relais simplement parce qu’un récent défaut à la terre semble trop faible ou trop élevé. Établissez d’abord l’emplacement du défaut, la configuration du système, la contribution des sources, l’échelle du transformateur de courant, la qualité des enregistrements du relais et toute modification de la disposition du neutre du système. Un courant enregistré inférieur à celui attendu peut provenir d’un problème de chaîne de mesure, tandis qu’un courant réellement élevé peut impliquer un retour à la terre parallèle non intentionnel plutôt qu’une résistance défaillante à elle seule.

Les indices thermiques doivent être interprétés comme un ensemble

Une inspection infrarouge en charge normale ou après un essai contrôlé peut localiser les bornes chaudes, les connexions de résistance, les cosses de câble et les joints de l’enveloppe. Comparez des connexions accessibles similaires sous un courant comparable. Une température absolue est moins informative lorsque la température ambiante, l’émissivité, le vent, la ventilation de l’enveloppe et la charge sont inconnus. Un point chaud localisé sur une liaison de neutre est plus significatif qu’un banc de résistances uniformément chaud transportant un courant dans les limites de son régime de service.

L’imagerie thermique exige une technique fiable. Le métal peint, le cuivre oxydé, la boulonnerie brillante et l’angle de vue peuvent déformer la température apparente. Confirmez les constatations suspectes au moyen d’une méthode par contact lorsque cela est sûr et réalisable, puis inspectez le couple de serrage, la pression de contact, l’état des brins du conducteur et l’oxydation. Des échauffements répétés peuvent desserrer les assemblages boulonnés, tandis qu’un assemblage desserré crée lui-même de la résistance et un échauffement supplémentaire ; ce cycle peut devenir évident bien avant toute modification des essais d’isolation.

Pour les unités remplies d’huile, inspectez le niveau d’huile, les fuites, l’état du reniflard, les indications de pression lorsqu’elles existent et les signes d’entrée d’humidité. Un échantillonnage d’huile ou une analyse des gaz dissous est justifié en cas d’historique de défaut, d’échauffement anormal, de dégradation inexpliquée de l’isolation ou de tendance suggérant une activité interne. Il ne doit pas être utilisé comme substitut de routine à des essais électriques ciblés sur un petit transformateur de mise à la terre ou un appareil faiblement chargé. La manipulation des échantillons et la comparaison en laboratoire doivent être cohérentes, car un mauvais prélèvement peut masquer une tendance significative.

L’état externe reste important lorsqu’il est lié à une décision d’essai

Inspectez les traversées afin de détecter les traces de cheminement, les fissures, la contamination et les signes de décharge. Examinez attentivement les bornes de neutre, car elles peuvent être exposées aux vibrations, à l’air chargé de sel, aux infiltrations de pluie ou à des cycles thermiques répétés. Vérifiez que les joints d’armoire, les chemins de drainage, les circuits de chauffage et les grilles de ventilation restent efficaces. L’eau à l’intérieur d’une enveloppe de résistance peut réduire l’isolation, corroder les bornes et modifier la dissipation thermique de la résistance lors d’un défaut à la terre.

Les installations extérieures méritent une attention supplémentaire après des intempéries sévères, un transport, des travaux de construction ou des modifications du cheminement des câbles. Un support de câble déplacé peut exercer une traction sur une borne de traversée ; un nouveau chemin métallique parallèle peut modifier la répartition du courant ; un chauffage d’enveloppe endommagé peut provoquer de la condensation sans fuite externe évidente. Ces situations ne sont pas interchangeables ; l’essai de suivi doit donc correspondre à l’observation plutôt que de répéter tous les essais électriques sans hypothèse de défaut.

Les transformateurs de mise à la terre associés aux systèmes collecteurs d’énergie renouvelable peuvent être soumis à des manœuvres fréquentes, à des tensions fluctuantes, à des emplacements isolés et à une exposition prolongée aux intempéries. Lorsqu’une installation comprend un équipement tel qu’unTransformateur pour la production d’énergie éolienne, confirmez la disposition réelle du neutre au point testé. Un transformateur élévateur triphasé avec un couplage Dyn11 ou Yyn0 peut disposer d’un neutre d’un côté, tandis qu’une autre section du réseau collecteur peut dépendre d’un transformateur de mise à la terre distinct. Tester le mauvais point neutre peut produire un résultat apparemment valide qui ne représente pas la section du système protégée.

Utilisez les tendances et les enregistrements d’événements pour décider de l’action suivante

Les essais de routine sont les plus efficaces lorsque les résultats sont consignés sous une forme permettant la comparaison. Conservez avec chaque résultat les désignations des bornes, la position de prise, la température, l’instrument d’essai, la tension d’essai, les accessoires isolés et les conditions observées. « Isolation correcte » ou « résistance normale » sont des mentions trop vagues pour étayer un diagnostic ultérieur. Un historique cohérent distingue également le vieillissement progressif de l’isolation d’une modification soudaine après un défaut, une réparation ou un événement environnemental.

• Des lectures électriques stables avec un échauffement local répété orientent d’abord vers un problème de connexion, de pression de contact ou d’enveloppe de résistance plutôt que vers un défaut interne d’enroulement.
• Une résistance d’isolement plus faible après un temps humide, suivie d’un rétablissement après séchage et nettoyage, suggère une contamination de surface ou une infiltration d’humidité. La source d’humidité doit néanmoins être corrigée avant la prochaine période humide.
• Une résistance d’enroulement modifiée avec des bornes externes normales nécessite un examen plus approfondi des conducteurs internes, des connexions de prises et des contraintes de défaut antérieures. Il convient de répéter la mesure après stabilisation complète avant d’ouvrir l’équipement.
• Des essais de transformateur normaux mais un essai fonctionnel du relais défaillant limitent le défaut au circuit de mesure, de commande ou de déclenchement jusqu’à preuve du contraire ; il ne doit pas être considéré comme résolu par un résultat satisfaisant au mégohmmètre.

Après tout défaut à la terre, examinez les enregistrements de protection avant de remettre l’équipement en état de fonctionnement normal. Comparez le courant et la durée du défaut mesurés ou enregistrés avec la configuration de mise à la terre prévue, inspectez la résistance pour détecter tout dommage thermique, répétez les contrôles de connexion et recherchez tout déplacement mécanique aux terminaisons de câbles. Un transformateur peut survivre électriquement à un défaut alors que les bornes associées ou les éléments de résistance ont été affaiblis par le cycle thermique.

L’objectif pratique est une chaîne vérifiée : des enroulements et une isolation sains, un chemin de neutre continu, la résistance ou la réactance prévue vers la terre, et une protection qui mesure et élimine les défauts comme prévu. Lorsque ces contrôles sont effectués dans des conditions reproductibles et avec des références conservées, les essais de routine deviennent un outil de fiabilité ciblé plutôt qu’un ensemble de relevés isolés.
