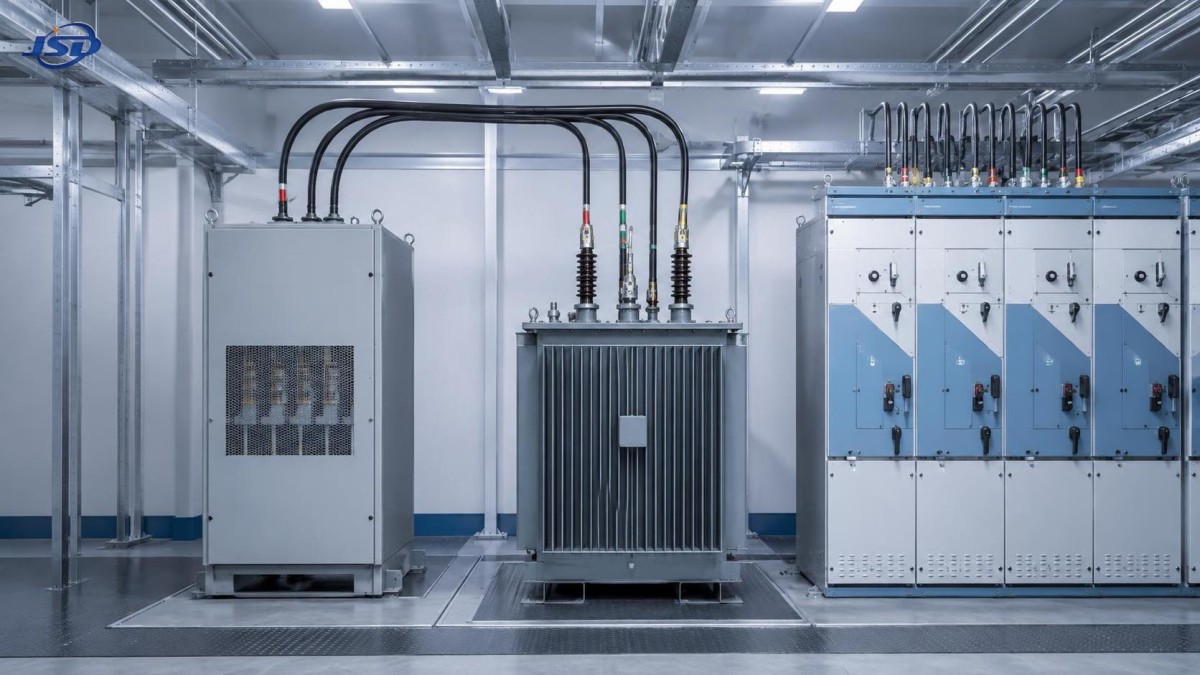

Когда заземляющий трансформатор зигзаг лучше, чем устройство со схемой «звезда»?

Трансформатор заземления типа зигзаг часто является более предпочтительным решением, когда трёхфазной системе требуется искусственная нейтраль, контролируемый ток замыкания на землю и минимальное либо нулевое влияние на напряжение нормальной нагрузки. Такое сочетание особенно ценно в незаземлённых или соединённых треугольником сетях среднего напряжения, где однофазное замыкание на землю должно обнаруживаться и отключаться предсказуемо, а не превращаться в длительную эксплуатационную неопределённость.

Для технического специалиста вопрос редко заключается в том, «какой трансформатор лучше в целом». Реальный вопрос состоит в том, нужна ли системе только нейтральная точка, выделенный путь возврата тока замыкания на землю, возможность питания нагрузок фаза-нейтраль или сочетание этих функций. Заземляющее устройство со схемой соединения звездой и конструкция зигзаг могут обеспечивать задачи заземления, но по-разному ведут себя при повреждениях, несимметрии, гармониках и нагрузочных условиях.

Правильный выбор начинается с электротехнической проблемы, а не с паспортной таблички трансформатора.

Начните с нейтрали: чего не хватает системе?

Во многих промышленных распределительных системах используются вторичные обмотки трансформаторов, соединённые треугольником, шины КРУ с соединением треугольником или генераторные шины без естественно доступной нейтрали. В нормальном состоянии такая схема может работать без затруднений. Проблема возникает, когда одна фаза соприкасается с землёй. Без определённого метода заземления фазные напряжения относительно земли могут смещаться, переходные перенапряжения могут возрастать, а защитные реле могут не получать достаточный ток повреждения для уверенного обнаружения события.

Заземляющий трансформатор создаёт опорную связь между трёхфазной системой и землёй. Обычно он не питает основную нагрузку. Вместо этого он формирует нейтральную точку, которая может быть глухо заземлена или подключена через резистор заземления нейтрали (NGR), реактор либо другое заземляющее оборудование. Выбранная схема соединения трансформатора определяет его реакцию на ток нулевой последовательности — составляющую тока, связанную с замыканиями фаза-земля и некоторыми условиями несимметрии.

Именно здесь агрегат зигзаг приобретает свои отличительные свойства. Его схема обмоток делит каждую фазу на две части, размещённые на разных стержнях магнитопровода и соединённые так, что нормальные фазные напряжения прямой последовательности в значительной степени компенсируются в цепи нейтрали. Однако при замыкании на землю токи нулевой последовательности конструктивно складываются. Таким образом, трансформатор создаёт низкоимпедансный путь для тока нулевой последовательности, не функционируя как обычный силовой трансформатор для питания нагрузки.

Ситуации, в которых трансформатор заземления зигзаг обычно подходит лучше

Соединение зигзаг особенно привлекательно, когда применение связано преимущественно с заземлением, а не с преобразованием напряжения. Его обычно выбирают для систем с соединением треугольником, которым необходима нейтральная точка, но не требуется отдельное питание нагрузок фаза-нейтраль.

1. Шине с соединением треугольником требуется заземление, но не требуется вспомогательное низковольтное питание

Предположим, на объекте имеется трёхпроводная распределительная шина с соединением треугольником, питающая центры управления двигателями, мощные приводы, технологическое оборудование и нагрузки, питаемые от трансформаторов. На уровне шины отсутствует потребность в нагрузках, использующих напряжение фаза-нейтраль. Заземляющий трансформатор зигзаг может создать требуемую нейтральную точку в компактном, специально предназначенном исполнении.

Агрегат со схемой звездой всё ещё может быть электрически применим, однако он может привносить конфигурацию трансформатора с возможностями, превышающими требования задачи заземления. Если проекту не требуется преобразование напряжения или пригодное для использования вторичное питание, подход зигзаг часто является более прямым и экономичным с точки зрения реализуемой функции.

2. Ток замыкания на землю должен быть намеренно ограничен

В системах с резистивным заземлением цель обычно не заключается в максимизации тока повреждения. Цель состоит в обеспечении достаточного тока для надёжной работы реле при ограничении повреждения оборудования, энергии дуговой вспышки и механических напряжений в точке повреждения. Заземляющий трансформатор зигзаг в сочетании с правильно подобранным NGR является распространённым решением для этой задачи.

Режим заземления трансформатора должен оцениваться на протяжении заданной длительности повреждения, например 10 секунд, 30 секунд или другого установленного проектом интервала. Резистор, тепловая конструкция трансформатора, уставки срабатывания реле и концепция вышестоящей защиты должны работать согласованно. Выбор трансформатора только по продолжительной мощности кВА может вводить в заблуждение, поскольку заземляющие трансформаторы часто рассчитываются по кратковременному режиму повреждения, а не по нормальной нагрузочной работе.

3. После первого замыкания на землю важна непрерывность процесса

Некоторые промышленные процессы не допускают немедленного отключения при каждом замыкании на землю. В горнодобывающей промышленности, нефтехимической переработке, водоочистке, производстве бумаги и на некоторых непрерывных производственных линиях может применяться высокоомное заземление для сигнализации о первом повреждении и обеспечения упорядоченной реакции. Заземляющий трансформатор обеспечивает нейтральную опорную точку, благодаря которой мониторинг замыканий на землю становится значимым.

В таких системах конструкция зигзаг может быть выгодна, поскольку она предназначена для работы с нулевой последовательностью. Она поддерживает стабильную опорную точку для защиты и мониторинга, не будучи рассчитанной на широкий спектр обычных нагрузок фаза-нейтраль, которые могли бы усложнить модель повреждения.

4. Важны компактность и простота монтажа

Там, где помещения КРУ ограничены по пространству, правильно спроектированный заземляющий трансформатор зигзаг может быть практичным выбором, поскольку его назначение ограничено: создать нейтраль и выдерживать заданный режим повреждения. Он не требует традиционной схемы вторичной нагрузки, если в ней нет необходимости. Фактические габариты по-прежнему зависят от класса напряжения, уровня изоляции, метода охлаждения, корпуса, комплекта резистора и номинального тока повреждения, однако функциональная простота может сократить объём ненужного оборудования.

Когда заземляющий агрегат со схемой звездой может быть более целесообразным

Аргументы в пользу зигзага сильны, но его выбор не является автоматическим. Заземляющий трансформатор со схемой соединения звездой или обычная вторичная обмотка, соединённая звездой, могут быть более правильным инженерным решением, когда проекту требуется больше, чем путь заземления.

Если необходимо питать вспомогательные нагрузки фаза-нейтраль, такие как цепи управления, освещение, контрольно-измерительные приборы или сервисные розетки, вторичная обмотка со схемой звездой может обеспечить пригодный источник напряжения с нейтралью. В таком случае трансформатор выполняет двойную функцию: поддерживает заземление и питает предусмотренные нагрузки. Трансформатор зигзаг обычно не выбирается для этой роли.

Преобразование напряжения является ещё одним чётким разграничивающим фактором. Заземляющий трансформатор зигзаг не обеспечивает обычную изоляцию и преобразование напряжения так, как это делает двухобмоточный трансформатор звезда-треугольник или треугольник-звезда. Когда проекту требуется повышать или понижать напряжение между участками системы, может быть необходима схема трансформатора со соединением звездой, вокруг которой проектируется система заземления.

Существуют также случаи, когда существующая архитектура системы уже предусматривает нейтраль звезды. Например, источник со звездой с глухозаземлённой нейтралью может сделать дополнительный заземляющий трансформатор ненужным. Его добавление без анализа доступных путей нулевой последовательности может создать проблемы координации защиты, а не решить их. Техническая оценка должна всегда учитывать все подключённые трансформаторы, генераторы, ёмкость кабелей и параллельные источники, а не только рассматриваемую шину.

Практическое сравнение: функция важнее предпочтений

Сравнение не следует сводить к правилу «зигзаг для промышленности, звезда для всего остального». Обе схемы могут быть спроектированы для заземления. Ключевое различие заключается в том, нужна ли нейтраль исключительно для работы при повреждениях или также как рабочий проводник для обычных системных нагрузок.

Расчёты повреждений — это точка принятия решения, а не формальность

Перед выбором любой из схем необходимо смоделировать поведение системы при замыкании фаза-земля. Как минимум, исследование должно определить доступный ток повреждения в предполагаемой точке заземления, требуемый ток резистора при использовании резистивного заземления, чувствительность реле замыкания на землю, ёмкостный ток кабелей и стратегию отключения повреждения или сигнализации.

Ёмкостный ток кабелей заслуживает особого внимания в разветвлённых сетях среднего напряжения. Протяжённые кабельные линии, установки частотно-регулируемых приводов и несколько секций фидеров могут создавать ёмкостный ток на землю. Если выбранный ток NGR слишком мал относительно суммарного ёмкостного тока, обнаружение может стать ненадёжным, а характеристики переходных перенапряжений могут ухудшиться. И наоборот, выбор более высокого тока заземления просто «для надёжности» может увеличить энергию повреждения сверх того, что предусмотрено концепцией защиты оборудования.

Импеданс заземляющего трансформатора также имеет значение. Трансформатор должен проводить заданный ток нулевой последовательности, сохраняя ожидаемые характеристики нейтрали. Паспортная табличка, которая выглядит достаточной с точки зрения кВА, всё же может оказаться неподходящей, если её импеданс, кратковременная тепловая стойкость, уровень изоляции или конструкция нейтрального ввода не соответствуют расчёту заземления.

Гармоники, несимметрия и ограничения упрощённых правил

Распространённое предположение состоит в том, что трансформатор зигзаг автоматически решает все проблемы с гармониками. Это не так. Его схема обмоток может обеспечить путь для некоторых компонентов кратных трём гармоник и токов нулевой последовательности, но гармоническое поведение зависит от всей сети: нелинейных нагрузок, фильтров, батарей конденсаторов, длины кабелей, топологии преобразователей, импеданса источника и схем соединения трансформаторов в других частях предприятия.

Для систем с мощными выпрямителями, оборудованием UPS, зарядкой электромобилей или энергетическими объектами на базе инверторов конструкцию заземления следует рассматривать вместе с анализом гармоник. Вопрос состоит не только в наличии гармоник, но и в том, вызывают ли они нежелательные токи нейтрали, перегрев, ложные срабатывания реле, резонанс или искажённые опорные напряжения.

Временные и мобильные энергетические объекты требуют такой же дисциплины. Аккумуляторная система на прицепе, работающая на временной строительной площадке или в аварийном месте, может быть подключена к генератору, местной коммунальной сети или изолированной шине нагрузки. Для применений с участиеммобильной прицепной системы накопления энергии 100kW/215kWh схемы заземления следует проверять с учётом режима работы выхода 400 V AC, конфигурации нейтрали инвертора и любого коммутационного оборудования, используемого между сетью, солнечной PV-системой и источниками зарядки от дизель-генератора. Заземляющий трансформатор требуется не всегда, однако определённая стратегия заземления и защиты от повреждений необходима при любом изменении конфигурации источников.

Вопросы, которые следует задать перед выпуском спецификации

• Источник или шина соединены треугольником, незаземлены, заземлены через импеданс или уже имеют глухое заземление?
• Требуется ли каким-либо нагрузкам питание фаза-нейтраль, или нейтраль нужна только для защиты?
• Какой ток замыкания на землю необходим для обнаружения реле и как долго заземляющее оборудование должно его выдерживать?
• Нейтраль будет глухо заземлена, заземлена через сопротивление или через реактор?
• Каковы ёмкостный ток кабелей сети и ожидаемые условия по гармоникам?
• Могут ли генераторы, параллельные трансформаторы, мобильные энергосистемы или ресурсы на базе инверторов создавать дополнительные пути нулевой последовательности?
• Каким требованиям по уровню изоляции КРУ, типу корпуса, условиям окружающей среды и монтажному пространству должно соответствовать оборудование?

Эти вопросы часто показывают, что выбор трансформатора в действительности является решением по координации защиты. Заземляющий трансформатор, NGR, размещение трансформаторов тока, реле замыкания на землю и рабочая процедура должны рассматриваться как единый инженерный комплекс.

Распространённые ошибки выбора

Одна из частых ошибок — указывать агрегат зигзаг без обозначения длительности замыкания на землю. «Трансформатор заземления нейтрали» — недостаточная информация для производства или оценки. Требуемые системное напряжение, ток заземления, длительность, соединение, ожидаемый импеданс, класс изоляции, схема охлаждения, внутреннее или наружное исполнение и интерфейс резистора должны быть чётко определены.

Другая ошибка — не учитывать параллельные источники заземления. Через годы после первоначального монтажа предприятие может добавить генератор, второй трансформатор или временный источник питания. Если каждый источник обеспечивает заземлённую нейтраль, ток замыкания на землю может распределяться непредсказуемым образом. Защита, работавшая на бумаге для одного источника, после расширения может стать менее селективной.

Наконец, не следует рассматривать заземляющий трансформатор как типовой вспомогательный компонент. Это защитный компонент, напрямую влияющий на энергию повреждения, нагрузку на оборудование, работу реле и безопасность персонала. Правильная конструкция заслуживает такой же проверки, как номиналы КРУ и координация защитных устройств.

Окончательный выбор

Выбирайте трансформатор заземления зигзаг, когда система является трёхпроводной или соединённой треугольником, необходимо создать стабильную нейтраль, требуется управлять током замыкания на землю и отсутствует необходимость в питании обычных нагрузок фаза-нейтраль. Его специализированная функция нулевой последовательности делает его убедительным решением для промышленных и инфраструктурных распределительных систем с резистивным заземлением.

Выбирайте схему звездой, когда нейтраль должна также поддерживать полезные нагрузки, когда преобразование напряжения является частью проекта или когда существующая конфигурация системы естественным образом благоприятствует традиционному трансформатору со соединением звездой. В любом случае наилучший ответ обеспечивается согласованным анализом расчётов повреждений, уставок защиты, соединений источников и реальных режимов работы.
