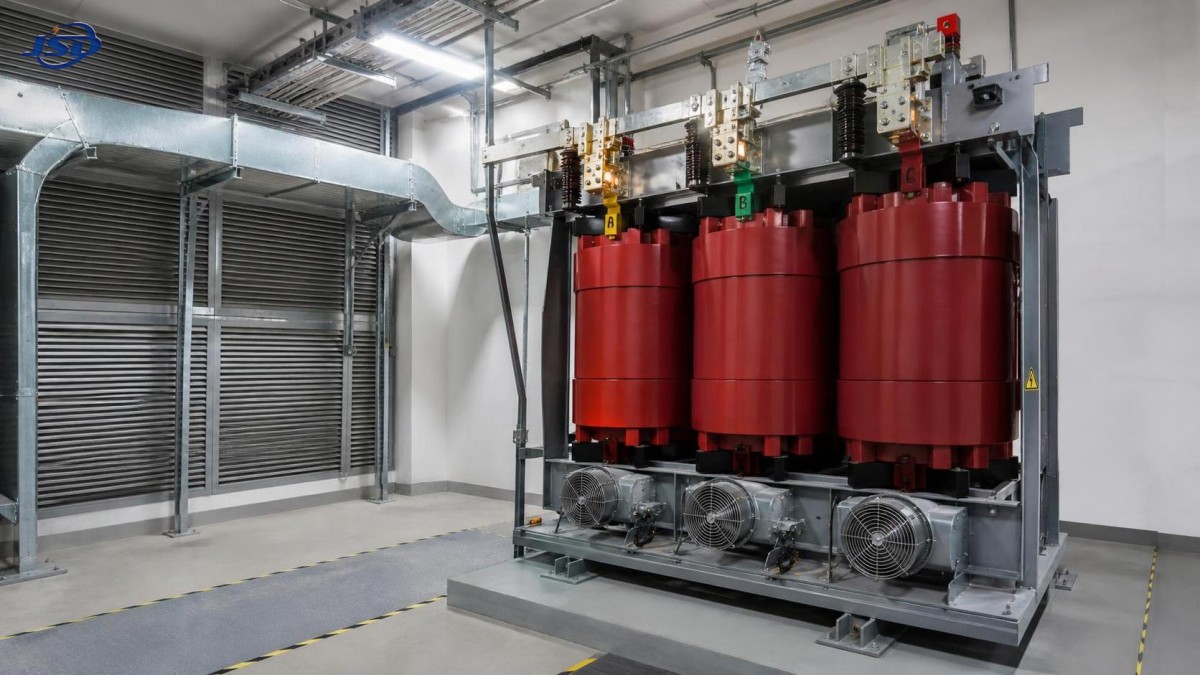

O que causa superaquecimento em um transformador seco ventilado?

O sobreaquecimento em um transformador seco ventilado não é uma condição que deva ser tratada como uma consequência normal de trabalho intenso. Um aumento moderado de temperatura é esperado sob carga, mas uma temperatura elevada persistente, uma alteração súbita na tendência de temperatura, alarmes térmicos repetidos ou um forte odor de isolamento aquecido geralmente indicam que o transformador ou sua instalação já não está operando dentro da sua margem térmica prevista.

Para o pessoal de manutenção pós-venda, a questão prática raramente é “O transformador está quente?” É: “Por que esta unidade está operando mais quente do que deveria e o que precisa ser corrigido antes que os danos ao isolamento se tornem irreversíveis?” A resposta pode envolver carga, fluxo de ar, conexões, corrente harmônica, condições ambientais ou uma incompatibilidade entre o projeto do transformador e o ciclo de trabalho real. Várias causas podem coexistir, portanto, a solução de problemas deve passar dos sintomas observados para evidências verificadas.

Por que o sobreaquecimento exige atenção imediata

A temperatura é um dos principais fatores determinantes da vida útil de transformadores secos. Enrolamentos, sistemas de isolamento, derivações, terminais e componentes de conexão sofrem envelhecimento acelerado quando a unidade opera acima da condição térmica prevista. Um transformador pode continuar fornecendo energia enquanto danos internos se desenvolvem silenciosamente: o isolamento pode tornar-se quebradiço, a pressão de fixação dos enrolamentos pode mudar, as junções dos terminais podem oxidar e pontos quentes localizados podem se intensificar.

Isso é especialmente importante em instalações onde a parada é difícil: manufatura de processos, salas de dados, edifícios comerciais, infraestrutura de transporte, sistemas de carregamento de baterias e sistemas auxiliares de energia renovável. Nesses ambientes, um alarme térmico pode ser o primeiro aviso visível de um problema mais amplo de confiabilidade. Redefinir o alarme sem identificar sua causa pode transformar uma tarefa de manutenção gerenciável em reparo de enrolamentos, substituição de isolamento ou substituição não planejada do transformador.

Não se baseie apenas em uma única leitura de temperatura. Compare a condição operacional atual com a carga do transformador, a temperatura ambiente, a tendência histórica, o estado dos ventiladores de resfriamento e as leituras de fases ou transformadores semelhantes. Uma temperatura que parece aceitável isoladamente ainda pode ser anormal quando a carga é baixa ou quando outra fase está muito mais fria.

Comece pelo padrão térmico, não por suposições

Antes de abrir painéis ou apertar conexões, estabeleça que tipo de evento de sobreaquecimento está ocorrendo. A temperatura está alta em todas as fases, em uma fase, em um compartimento de terminais ou apenas em determinado nível de carga? Ela aumenta gradualmente durante o dia, aparece imediatamente após o início de uma linha de processo ou permanece elevada mesmo sob carga leve? Essas distinções restringem as causas prováveis.

Essa classificação inicial evita um erro comum de manutenção: tratar toda condição de alta temperatura como um problema de carga. Reduzir a carga pode baixar temporariamente a temperatura, mas não corrige uma passagem de ar bloqueada, um circuito de controle de ventilador com falha, uma conexão deficiente ou perda por corrente parasita relacionada a harmônicos.

Fluxo de ar restrito é uma das causas mais comuns

Um transformador seco ventilado depende do movimento do ar através dos dutos dos enrolamentos e ao redor do invólucro. Diferentemente de uma unidade imersa em óleo, ele não possui um meio líquido para transferir o calor para longe das partes ativas. Seu desempenho térmico está, portanto, intimamente ligado aos afastamentos de instalação, à condição das entradas de ar, à ventilação da sala, à limpeza dos filtros quando utilizados e ao movimento efetivo do ar de resfriamento através do transformador.

O acúmulo de poeira é frequentemente subestimado. Poeira industrial fina, fiapos têxteis, partículas metálicas, resíduos de construção ou resíduos de processos próximos podem se depositar nas aberturas de ventilação e nas superfícies dos enrolamentos. Essa camada reduz o resfriamento por convecção e também pode criar riscos de rastreamento elétrico ou contaminação do isolamento. Em ambientes severos, uma unidade corretamente selecionada pode sobreaquecer simplesmente porque os intervalos de limpeza foram definidos para condições de local mais limpas do que as que a instalação realmente possui.

Verifique primeiro as aberturas de entrada e descarga de ar. Confirme que bandejas de cabos, materiais armazenados, barreiras temporárias, modificações de parede ou equipamentos próximos não restringiram o fluxo de ar. Um transformador instalado muito próximo a uma parede pode recircular seu próprio ar quente de exaustão. Em salas de transformadores, confirme que o ar quente tem um caminho para sair da sala, em vez de se acumular perto do teto e retornar à entrada de ar do transformador.

Para unidades resfriadas por ar forçado, verifique mais do que se um ventilador está girando. Confirme o sentido de rotação do ventilador, o volume de fluxo de ar, a temperatura de partida do ventilador, o funcionamento do relé de controle, a alimentação de fase, os dispositivos de proteção e os ciclos do ventilador sob a temperatura operacional real. Um ventilador pode funcionar, mas fornecer fluxo de ar insuficiente devido a obstrução, rotação incorreta, rolamentos desgastados ou uma configuração de controle que inicia o resfriamento tarde demais. Quando o projeto inclui classificações tanto para ar natural quanto para ar forçado, a carga operacional deve ser comparada com a classificação apropriada ao modo de resfriamento atualmente disponível.

A sobrecarga é simples em teoria, mas nem sempre em campo

A operação contínua acima da capacidade nominal é uma fonte evidente de temperatura excessiva, contudo, as equipes de manutenção devem ter cuidado ao interpretar as leituras de corrente. kVA de placa, tensão primária e secundária, classe de resfriamento, posição de derivação e ciclo de trabalho são todos importantes. Um transformador operando dentro de sua classificação de potência aparente ainda pode sofrer perdas elevadas se a forma de onda da corrente estiver distorcida ou se a carga entre fases for desigual.

Meça as correntes reais de fase e registre-as durante um período operacional representativo. Um pico breve pode não ter o mesmo efeito de uma sobrecarga sustentada, enquanto ciclos repetidos de sobrecarga podem impedir que o transformador esfrie entre turnos de produção. Os estudos de carga devem considerar períodos de partida, ciclos de carregamento, demanda sazonal e qualquer padrão operacional que difira da base original de projeto.

O desequilíbrio merece atenção separada. Se uma fase secundária conduz significativamente mais corrente do que as outras, o enrolamento dessa fase e seus terminais associados podem desenvolver uma temperatura de ponto quente mais elevada. O kVA total pode parecer aceitável, mas a fase mais carregada ainda pode estar fora de seu limite térmico. Revise as cargas monofásicas, a distribuição dos quadros elétricos, a corrente de neutro e as adições recentes ao sistema a jusante.

Também vale a pena confirmar as condições de tensão. A sobretensão sustentada pode aumentar o fluxo no núcleo e as perdas no núcleo. Por outro lado, a subtensão pode fazer com que alguns equipamentos a jusante consumam mais corrente para a mesma demanda de saída. As configurações de derivação devem corresponder à condição real de alimentação e ao projeto do transformador. Não altere as derivações casualmente enquanto estiver energizado; siga as instruções do fabricante e os procedimentos de isolamento do local.

Harmônicos podem gerar calor que leituras comuns de corrente não detectam

As instalações elétricas modernas contêm cada vez mais acionamentos de frequência variável, retificadores, sistemas UPS, equipamentos de soldagem, carregadores de baterias, equipamentos de carregamento de veículos elétricos, drivers LED e outras cargas não lineares. Essas cargas consomem corrente não senoidal. Os componentes harmônicos resultantes podem aumentar as perdas por corrente parasita nos enrolamentos, perdas dispersas, corrente de neutro e aquecimento local em condutores e partes estruturais metálicas.

Um alicate amperímetro indicando corrente abaixo da classificação nominal não prova, por si só, que não há aquecimento por harmônicos. O método de medição, a capacidade do medidor, a distorção harmônica total, o espectro harmônico e o projeto do transformador afetam a conclusão. Um transformador convencional pode operar satisfatoriamente com distorção moderada, mas aquecer excessivamente quando a parcela não linear da carga cresce além da premissa original.

Quando o sobreaquecimento surge após a instalação de acionamentos, sistemas retificadores ou grandes cargas de carregamento, obtenha medições de qualidade de energia em vez de fazer suposições. Registre THD de corrente, distorção de tensão, desequilíbrio de fase, corrente de neutro, fator de potência e principais ordens harmônicas sob carga representativa. Compare os resultados com as orientações de aplicação do fabricante do transformador e os requisitos de qualidade de energia da instalação. A solução correta pode envolver redistribuição de carga, mitigação de harmônicos, um transformador com classificação adequada, alterações no roteamento de cabos ou uma seleção revisada do transformador.

Isso é particularmente relevante em aplicações de energia CC e conversão industrial. UmTransformador Especial de Isolamento e Retificador pode ser considerado quando o serviço elétrico exige isolamento e características de projeto voltadas para retificação, mas a seleção deve basear-se na forma de onda real, no perfil de carga, no ambiente de resfriamento, nos requisitos de tensão e na coordenação de proteção. Chamar um transformador de “especial” não elimina a necessidade de verificar o desempenho térmico nas condições operacionais reais do local.

Conexões frouxas criam pontos quentes localizados

Nem todo sobreaquecimento se origina nos enrolamentos. Junções frouxas de barramentos, terminais de cabos mal crimpados, torque insuficiente dos parafusos, superfícies de contato oxidadas, arruelas danificadas e materiais de condutor incompatíveis podem produzir aquecimento por alta resistência nos terminais. Essas falhas costumam ser localizadas e podem progredir rapidamente, pois ciclos repetidos de aquecimento e resfriamento reduzem ainda mais a pressão de contato.

A termografia infravermelha é útil para identificar temperaturas anormais nos terminais, especialmente ao comparar fases equivalentes sob carga semelhante. Contudo, uma imagem infravermelha é um indicador, não uma prova definitiva. Emissividade da superfície, ângulo de visualização, acesso ao invólucro, estabilidade da carga e calor refletido podem afetar a imagem. Dê seguimento aos achados suspeitos com uma inspeção desenergizada, verificação de torque conforme os valores especificados pelo fabricante e exame de terminais, barramentos, descoloração do isolamento e sinais de arco elétrico.

Não aperte simplesmente todas as conexões com um valor padrão presumido. O torque excessivo pode danificar roscas, deformar terminais ou comprometer os componentes de contato. Use a tabela de torque aprovada para o conjunto específico de terminais e documente as condições antes e depois. Se houver descoloração ou recozimento visível, a substituição dos componentes afetados pode ser mais apropriada do que reapertá-los.

A temperatura ambiente e o projeto da sala podem eliminar a margem esperada

As classificações dos transformadores baseiam-se em premissas definidas de ambiente e resfriamento. Uma unidade instalada em uma sala elétrica quente, invólucro de cobertura, skid conteinerizado ou subsolo confinado pode enfrentar condições que diferem significativamente dessas premissas. Temperatura externa elevada, ganho solar, falha dos ventiladores de exaustão da sala e calor descarregado por painéis de manobra ou conversores adjacentes podem elevar a temperatura do ar de entrada do transformador.

A questão principal não é apenas a temperatura média da sala. Meça a temperatura do ar perto da entrada de ar do transformador e, quando viável, perto do caminho de descarga de ar quente. A estratificação é comum: um sensor de sala montado em um local conveniente pode indicar um valor aceitável enquanto o transformador aspira ar substancialmente mais quente de uma zona retida perto do teto ou atrás de um invólucro.

Revise os afastamentos em relação aos requisitos de instalação do fabricante do transformador. Quando vários transformadores estiverem instalados, assegure-se de que a descarga de um não alimente diretamente outro. Para instalações fechadas, avalie se venezianas de ventilação, dutos, ventiladores de exaustão e disposições de ar de reposição permanecem adequados após modificações posteriores no local.

Os alarmes dos sensores devem ser verificados, mas nunca ignorados

Sensores de temperatura, relés de monitoramento, circuitos de controle de ventiladores e módulos de comunicação podem falhar ou apresentar desvio. Uma leitura alta falsa é possível. No entanto, presumir que um alarme é falso antes de verificar a condição do transformador é arriscado. Primeiro, compare os dados dos sensores com evidências independentes: leituras infravermelhas nas superfícies acessíveis, nível de carga, operação dos ventiladores, temperatura da sala e diferenças de temperatura entre fases.

Quando os sensores estão incorporados nos enrolamentos, suas leituras podem não corresponder diretamente a uma temperatura de superfície externa. A questão importante é se a tendência do sensor é confiável e se seus limites de alarme estão configurados de acordo com o sistema de isolamento do transformador e as orientações do fabricante. Verifique a fiação dos sensores, as configurações dos relés, os limites de alarme em comparação com os de desarme e se uma alteração recente no sistema de controle modificou a escala ou a interpretação do sinal.

Um sistema de monitoramento deve apoiar as decisões de manutenção, não substituir a inspeção. Os dados de tendência são especialmente valiosos quando mostram uma elevação lenta de temperatura sob a mesma carga ao longo de semanas ou meses. Esse padrão geralmente aponta para deterioração do fluxo de ar, aumento da resistência de conexão ou crescimento gradual da carga não linear.

Uma sequência prática de inspeção para equipes de serviço

Quando um transformador indica temperatura anormal, comece pela segurança e preservação das evidências. Registre a carga operacional, a tensão, as condições ambientais, o histórico de alarmes e o estado dos ventiladores antes de alterar a condição operacional. Se a proteção tiver atuado, registre as indicações do relé e os registros de eventos. Uma redefinição sem registros pode eliminar as pistas mais úteis.

• Confirme a identificação do transformador, a classificação de placa, o modo de resfriamento, a posição de derivação e a configuração operacional atual.
• Meça e acompanhe a tendência da corrente de fase, tensão, equilíbrio de carga, corrente de neutro quando aplicável e qualidade de energia em locais com cargas não lineares.
• Inspecione as aberturas de ventilação, as superfícies dos enrolamentos, a condição do invólucro, a exaustão da sala, os afastamentos e os sinais de recirculação de ar quente.
• Use termografia sob carga estável para comparar fases, terminais, cabos, barramentos e componentes adjacentes.
• Com a unidade isolada com segurança, inspecione e verifique o torque das conexões conforme as especificações aprovadas.
• Verifique o funcionamento dos ventiladores, sensores de temperatura, configurações de controle dos ventiladores, alarmes, desarmes e circuitos auxiliares de alimentação relacionados.
• Revise as alterações desde o último período normal de operação, incluindo novas cargas, ciclos de produção modificados, alterações na sala ou trabalhos de manutenção.

Se a causa permanecer incerta após essas verificações, encaminhe o caso com evidências estruturadas, e não com um relatório genérico de que o transformador está “quente”. Forneça os dados de placa, registros de temperatura, perfil de carga, leituras ambientais, imagens térmicas, medições de harmônicos se disponíveis, fotografias dos afastamentos de instalação e detalhes de qualquer alteração recente no sistema. Isso dá ao fabricante ou à equipe de engenharia uma base para avaliar se o problema é operacional, relacionado à instalação ou interno ao transformador.

O que não deve ser tratado como uma solução completa

Aumentar o limite de alarme, forçar os ventiladores a operar continuamente ou reduzir a carga sem investigação pode ganhar tempo, mas nenhuma dessas medidas é automaticamente uma ação corretiva. A operação contínua dos ventiladores pode mascarar um problema de ventilação em desenvolvimento. Um limite mais alto pode expor o isolamento a um envelhecimento mais severo. A redução de carga pode ser necessária para o controle imediato de riscos, mas a causa raiz ainda precisa ser estabelecida antes que a operação normal seja retomada.

Da mesma forma, substituir um transformador por uma unidade maior pode não resolver um problema de harmônicos, conexões ou ventilação da sala. As decisões de seleção devem basear-se no serviço elétrico e térmico real, incluindo o conteúdo de cargas não lineares, o crescimento esperado, as condições ambientais, o método de resfriamento, o tipo de invólucro e a acessibilidade para manutenção. Um transformador dimensionado corretamente em uma sala mal ventilada ainda pode sobreaquecer; um transformador bem ventilado ainda pode falhar precocemente se seus terminais ou as condições de forma de onda forem negligenciados.

A conclusão de manutenção mais útil não é simplesmente que um transformador seco ventilado sobreaqueceu. É uma declaração documentada de onde o calor foi gerado, por que a margem normal de resfriamento ou de projeto elétrico foi excedida, quais controles imediatos foram aplicados e qual alteração permanente evitará a recorrência. Esse nível de diagnóstico transforma um alarme de temperatura em uma decisão de confiabilidade, em vez de mais um item redefinido no registro de manutenção.
