¿Qué causa el sobrecalentamiento en un transformador seco ventilado?

Jinshida

El sobrecalentamiento en un transformador seco ventilado no debe considerarse una consecuencia normal de un trabajo exigente. Es esperable un aumento moderado de temperatura bajo carga, pero una temperatura alta persistente, un cambio repentino en la tendencia de temperatura, alarmas térmicas repetidas o un fuerte olor a aislamiento caliente suelen indicar que el transformador o su instalación ya no funciona dentro de su margen térmico previsto.

Para el personal de mantenimiento posventa, la pregunta práctica rara vez es «¿Está caliente el transformador?». Es: «¿Por qué esta unidad funciona a una temperatura superior a la que debería y qué debe corregirse antes de que el daño al aislamiento sea irreversible?». La respuesta puede involucrar la carga, el flujo de aire, las conexiones, la corriente armónica, las condiciones ambientales o una falta de correspondencia entre el diseño del transformador y el ciclo de trabajo real. Pueden coexistir varias causas, por lo que la resolución de problemas debe pasar de los síntomas observados a evidencias verificadas.

Por qué el sobrecalentamiento requiere atención inmediata

La temperatura es uno de los principales factores que determinan la vida útil de un transformador seco. Los devanados, sistemas de aislamiento, tomas, terminales y elementos de conexión experimentan un envejecimiento acelerado cuando la unidad opera por encima de su condición térmica prevista. Un transformador puede seguir suministrando energía mientras se desarrolla silenciosamente un daño interno: el aislamiento puede volverse quebradizo, la presión de sujeción de los devanados puede cambiar, las uniones de terminales pueden oxidarse y los puntos calientes localizados pueden intensificarse.

Esto es especialmente importante en instalaciones donde la parada es difícil: fabricación de procesos, salas de datos, edificios comerciales, infraestructura de transporte, sistemas de carga de baterías y sistemas auxiliares de energías renovables. En estos entornos, una alarma térmica puede ser la primera advertencia visible de un problema de fiabilidad más amplio. Restablecer la alarma sin identificar su causa puede convertir una tarea de mantenimiento manejable en una reparación de devanados, sustitución de aislamiento o reemplazo no planificado del transformador.

No se base únicamente en una sola lectura de temperatura. Compare la condición operativa actual con la carga del transformador, la temperatura ambiente, la tendencia histórica, el estado de los ventiladores de refrigeración y las lecturas de fases o transformadores similares. Una temperatura que parece aceptable de forma aislada puede seguir siendo anormal cuando la carga es baja o cuando otra fase está mucho más fría.

Comience por el patrón térmico, no por suposiciones

Antes de abrir paneles o apretar conexiones, determine qué tipo de evento de sobrecalentamiento está ocurriendo. ¿La temperatura es alta en todas las fases, en una fase, en un compartimento de terminales o solo a un determinado nivel de carga? ¿Aumenta gradualmente durante el día, aparece inmediatamente después de que arranca una línea de proceso o se mantiene elevada incluso con carga ligera? Estas distinciones reducen las posibles causas.

Observed pattern>Patrón observadoLikely direction of investigation>Posible línea de investigación
Todas las fases funcionan a alta temperatura con una demanda elevadaSobrecarga, ventilación insuficiente, alta temperatura ambiente o fallo del ventilador
Una fase está significativamente más calienteCarga desequilibrada, conexión floja, condición anormal del devanado o carga armónica específica de una fase
La temperatura aumenta pese a una carga moderada en kVAArmónicos, flujo de aire bloqueado, mala ventilación de la sala, ubicación incorrecta del sensor o pérdidas anormales en el núcleo/devanado
La zona de terminales está más caliente que la indicación del devanadoUnión atornillada floja, cable de sección insuficiente, terminal dañado, oxidación o presión de contacto deficiente
La alta temperatura se produce principalmente después de cambios en el equipoNuevas cargas no lineales, ciclo de trabajo modificado, disposición de cables alterada o menor espacio libre para ventilación

Esta clasificación inicial evita un error común de mantenimiento: tratar toda condición de alta temperatura como un problema de carga. Reducir la carga puede disminuir temporalmente la temperatura, pero no corrige un conducto de aire bloqueado, un circuito de control de ventilador defectuoso, una conexión deficiente o pérdidas por corrientes parásitas relacionadas con armónicos.

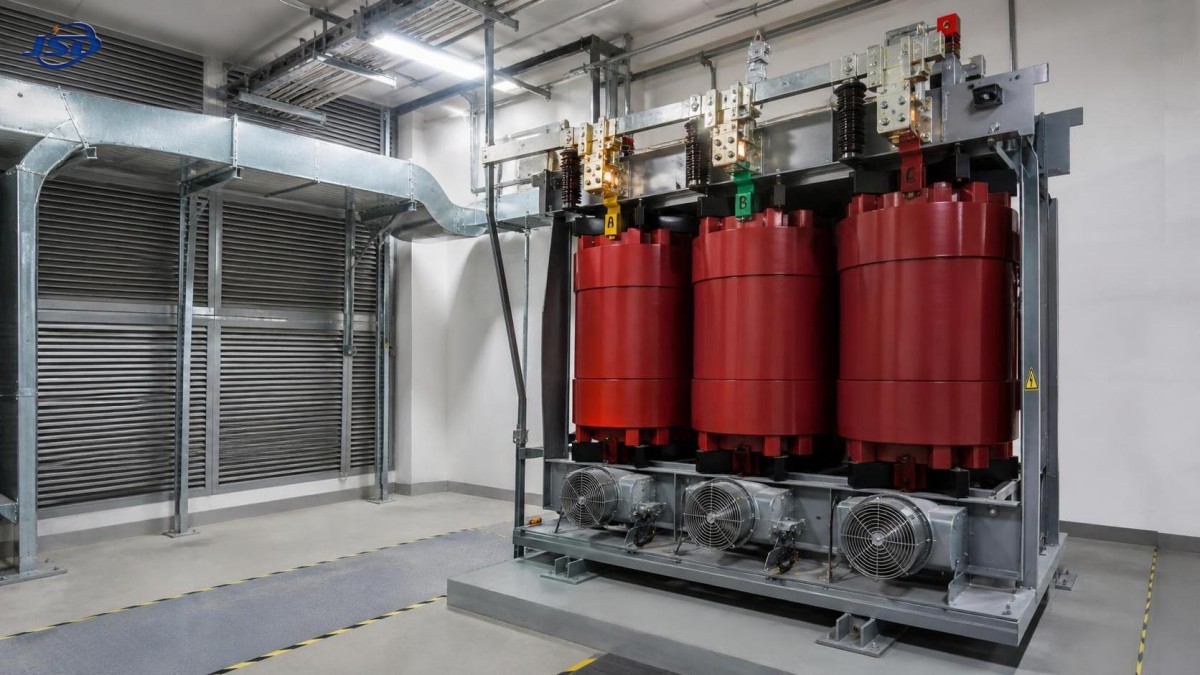

¿Qué causa el sobrecalentamiento en un transformador seco ventilado?

El flujo de aire restringido es una de las causas más comunes

Un transformador seco ventilado depende del movimiento de aire a través de los conductos de los devanados y alrededor de la envolvente. A diferencia de una unidad llena de aceite, no tiene un medio líquido que transfiera el calor fuera de las partes activas. Por tanto, su rendimiento térmico está estrechamente relacionado con las distancias de instalación, el estado de las entradas de aire, la ventilación de la sala, la limpieza de los filtros cuando se utilizan y el movimiento real del aire de refrigeración a través del transformador.

La acumulación de polvo suele subestimarse. El polvo industrial fino, la pelusa textil, las partículas metálicas, los residuos de construcción o los residuos de procesos cercanos pueden depositarse en las aberturas de ventilación y las superficies de los devanados. Esta capa reduce la refrigeración por convección y también puede generar riesgos de seguimiento eléctrico o contaminación del aislamiento. En entornos severos, una unidad seleccionada correctamente puede sobrecalentarse simplemente porque los intervalos de limpieza se diseñaron para unas condiciones de sitio más limpias de las que realmente tiene la instalación.

Revise primero las aberturas de entrada y descarga. Verifique que las bandejas portacables, los materiales almacenados, las barreras temporales, las modificaciones de paredes o los equipos cercanos no hayan restringido el flujo de aire. Un transformador colocado demasiado cerca de una pared puede recircular su propio aire de escape caliente. En salas de transformadores, confirme que el aire caliente tenga una vía para salir de la sala en lugar de acumularse cerca del techo y regresar a la entrada de aire del transformador.

En unidades refrigeradas por aire forzado, verifique más que si un ventilador está girando. Confirme el sentido de rotación del ventilador, el volumen de flujo de aire, la temperatura de arranque del ventilador, el funcionamiento del relé de control, la alimentación de fase, los dispositivos de protección y los ciclos del ventilador bajo la temperatura operativa real. Un ventilador puede funcionar pero proporcionar un flujo de aire insuficiente debido a una obstrucción, una rotación incorrecta, rodamientos desgastados o un ajuste de control que inicia la refrigeración demasiado tarde. Cuando el diseño incluye clasificaciones tanto de aire natural como de aire forzado, la carga operativa debe compararse con la clasificación correspondiente al modo de refrigeración disponible en ese momento.

La sobrecarga es sencilla en teoría, pero no siempre en campo

El funcionamiento continuo por encima de la capacidad de placa es una fuente evidente de temperatura excesiva; sin embargo, los equipos de mantenimiento deben actuar con cautela al interpretar las lecturas de corriente. La potencia nominal en kVA, la tensión primaria y secundaria, la clase de refrigeración, la posición de toma y el ciclo de trabajo son factores importantes. Un transformador que opera dentro de su potencia aparente nominal puede seguir sufriendo pérdidas elevadas si la forma de onda de corriente está distorsionada o la carga entre fases es desigual.

Mida las corrientes reales de fase y regístrelas durante un período operativo representativo. Un pico breve puede no tener el mismo efecto que una sobrecarga sostenida, mientras que los ciclos de sobrecarga repetidos pueden impedir que el transformador se enfríe entre turnos de producción. Los estudios de carga deben considerar los períodos de arranque, los ciclos de carga, la demanda estacional y cualquier patrón operativo que difiera de la base de diseño original.

El desequilibrio merece atención por separado. Si una fase secundaria transporta significativamente más corriente que las demás, el devanado de esa fase y sus terminales asociados pueden desarrollar una temperatura de punto caliente más alta. El kVA total puede parecer aceptable, pero la fase con mayor carga puede seguir estando fuera de su límite térmico. Revise las cargas monofásicas, la distribución de los cuadros eléctricos, la corriente de neutro y las incorporaciones recientes al sistema aguas abajo.

También conviene confirmar las condiciones de tensión. Una sobretensión sostenida puede aumentar el flujo del núcleo y las pérdidas en el núcleo. Por el contrario, la subtensión puede llevar a algunos equipos aguas abajo a consumir más corriente para la misma demanda de salida. Los ajustes de toma deben coincidir con la condición real de suministro y el diseño del transformador. No cambie las tomas de forma casual mientras esté energizado; siga las instrucciones del fabricante y los procedimientos de aislamiento del sitio.

Los armónicos pueden generar calor que las lecturas corrientes no detectan

Las instalaciones eléctricas modernas contienen cada vez más variadores de frecuencia, rectificadores, sistemas UPS, equipos de soldadura, cargadores de baterías, equipos de carga de vehículos eléctricos, controladores LED y otras cargas no lineales. Estas cargas consumen corriente no sinusoidal. Los componentes armónicos resultantes pueden aumentar las pérdidas por corrientes parásitas en los devanados, las pérdidas dispersas, la corriente de neutro y el calentamiento local en conductores y partes estructurales metálicas.

Una pinza amperimétrica que muestra una corriente inferior a la nominal no demuestra por sí sola que no exista calentamiento por armónicos. El método de medición, la capacidad del medidor, la distorsión armónica total, el espectro armónico y el diseño del transformador influyen en la conclusión. Un transformador convencional puede funcionar satisfactoriamente con una distorsión moderada, pero calentarse en exceso cuando la proporción no lineal de la carga supera la previsión original.

Cuando el sobrecalentamiento aparece después de instalar variadores, sistemas rectificadores o grandes cargas de carga, obtenga mediciones de calidad de energía en lugar de hacer suposiciones. Registre el THD de corriente, la distorsión de tensión, el desequilibrio de fases, la corriente de neutro, el factor de potencia y los principales órdenes armónicos bajo una carga representativa. Compare los resultados con las guías de aplicación del fabricante del transformador y los requisitos de calidad de energía de la instalación. La solución correcta puede requerir redistribución de carga, mitigación de armónicos, un transformador con la clasificación adecuada, cambios en el tendido de cables o una selección revisada del transformador.

Esto es particularmente relevante en aplicaciones de energía de CC y conversión industrial. Puede considerarse unTransformador especial de aislamiento y rectificación cuando el servicio eléctrico requiere aislamiento y características de diseño orientadas a la rectificación, pero la selección debe basarse en la forma de onda real, el perfil de carga, el entorno de refrigeración, los requisitos de tensión y la coordinación de protecciones. Denominar a un transformador «especial» no elimina la necesidad de verificar el rendimiento térmico en las condiciones operativas reales del sitio.

Las conexiones flojas generan puntos calientes localizados

No todo sobrecalentamiento se origina dentro de los devanados. Las uniones flojas de barras colectoras, los terminales de cable mal prensados, el par de apriete insuficiente de los pernos, las superficies de contacto oxidadas, las arandelas dañadas y los materiales de conductor incompatibles pueden generar calentamiento por alta resistencia en los terminales. Estas fallas suelen ser localizadas y pueden progresar rápidamente a medida que los ciclos repetidos de calentamiento y enfriamiento reducen aún más la presión de contacto.

La termografía infrarroja es útil para identificar temperaturas anormales en terminales, especialmente al comparar fases equivalentes bajo carga similar. Sin embargo, una imagen infrarroja es un indicador, no una prueba definitiva. La emisividad de la superficie, el ángulo de visión, el acceso a la envolvente, la estabilidad de la carga y el calor reflejado pueden afectar la imagen. Realice el seguimiento de los hallazgos sospechosos con una inspección sin tensión, la verificación del par de apriete conforme a los valores especificados por el fabricante y el examen de terminales, barras colectoras, decoloración del aislamiento y signos de arco eléctrico.

No apriete simplemente todas las conexiones a un valor estándar supuesto. Un par excesivo puede dañar las roscas, deformar los terminales o comprometer los elementos de contacto. Utilice la tabla de pares aprobada para el conjunto de terminales específico y documente el estado antes y después. Si hay decoloración o recocido visible, sustituir los elementos afectados puede ser más apropiado que reapretarlos.

La temperatura ambiente y el diseño de la sala pueden eliminar el margen previsto

Las clasificaciones de los transformadores se basan en supuestos definidos de ambiente y refrigeración. Una unidad instalada en una sala eléctrica caliente, una envolvente de azotea, un patín contenerizado o un sótano confinado puede enfrentarse a condiciones que difieren significativamente de dichos supuestos. La alta temperatura exterior, la ganancia solar, los ventiladores de extracción de la sala averiados y el calor descargado por celdas de conmutación o convertidores adyacentes pueden elevar la temperatura del aire de entrada del transformador.

La cuestión clave no es solo la temperatura media de la sala. Mida la temperatura del aire cerca de la entrada de aire del transformador y, cuando sea práctico, cerca de la trayectoria de descarga de aire caliente. La estratificación es común: un sensor de sala instalado en una ubicación conveniente puede indicar un valor aceptable mientras el transformador toma aire considerablemente más caliente de una zona atrapada cerca del techo o detrás de una envolvente.

Revise las distancias con respecto a los requisitos de instalación del fabricante del transformador. Cuando se instalen varios transformadores, asegúrese de que la descarga de uno no alimente directamente a otro. En instalaciones cerradas, evalúe si las rejillas de ventilación, los conductos, los ventiladores de extracción y las disposiciones de aire de reposición siguen siendo adecuados después de modificaciones posteriores del sitio.

Las alarmas de sensores deben revisarse, pero nunca descartarse

Los sensores de temperatura, relés de supervisión, circuitos de control de ventiladores y módulos de comunicación pueden fallar o desviarse. Es posible una lectura alta falsa. Sin embargo, asumir que una alarma es falsa antes de verificar el estado del transformador es arriesgado. Primero compare los datos del sensor con evidencias independientes: lecturas infrarrojas en superficies accesibles, nivel de carga, funcionamiento de los ventiladores, temperatura de la sala y diferencias de temperatura entre fases.

Cuando los sensores están integrados en los devanados, sus lecturas pueden no corresponder directamente a una temperatura superficial externa. La cuestión importante es si la tendencia del sensor es creíble y si sus umbrales de alarma están configurados conforme al sistema de aislamiento del transformador y las indicaciones del fabricante. Verifique el cableado de los sensores, los ajustes de relés, los umbrales de alarma frente a disparo y si un cambio reciente del sistema de control alteró la escala o la interpretación de la señal.

Un sistema de supervisión debe respaldar las decisiones de mantenimiento, no sustituir la inspección. Los datos de tendencia son especialmente valiosos cuando muestran un aumento lento de temperatura con la misma carga durante semanas o meses. Ese patrón suele indicar un deterioro del flujo de aire, una resistencia de conexión creciente o un aumento gradual de carga no lineal.

Una secuencia práctica de inspección para equipos de servicio

Cuando un transformador informa una temperatura anormal, comience por la seguridad y la preservación de evidencias. Registre la carga operativa, la tensión, las condiciones ambientales, el historial de alarmas y el estado de los ventiladores antes de cambiar la condición de funcionamiento. Si ha actuado una protección, capture las indicaciones del relé y los registros de eventos. Un restablecimiento sin registros puede eliminar las pistas más útiles.

  • Confirme la identificación del transformador, la clasificación de placa, el modo de refrigeración, la posición de toma y la configuración operativa actual.
  • Mida y registre tendencias de corriente de fase, tensión, equilibrio de carga, corriente de neutro cuando corresponda y calidad de energía en sitios con cargas no lineales.
  • Inspeccione las aberturas de ventilación, las superficies de los devanados, el estado de la envolvente, la extracción de la sala, las distancias y los signos de recirculación de aire caliente.
  • Utilice termografía bajo carga estable para comparar fases, terminales, cables, barras colectoras y componentes adyacentes.
  • Con la unidad aislada de forma segura, inspeccione y compruebe el par de apriete de las conexiones conforme a las especificaciones aprobadas.
  • Verifique el funcionamiento de los ventiladores, los sensores de temperatura, los ajustes de control de ventiladores, las alarmas, los disparos y los circuitos auxiliares de alimentación relacionados.
  • Revise los cambios desde el último período de funcionamiento normal, incluidas nuevas cargas, ciclos de producción modificados, cambios en la sala o trabajos de mantenimiento.

Si la causa sigue sin estar clara después de estas comprobaciones, escale el caso con evidencias estructuradas en lugar de un informe general de que el transformador está «caliente». Proporcione los datos de placa, registros de temperatura, perfil de carga, lecturas ambientales, imágenes térmicas, mediciones armónicas si están disponibles, fotografías de las distancias de instalación y detalles de cualquier cambio reciente del sistema. Esto proporciona al fabricante o al equipo de ingeniería una base para determinar si el problema es operativo, relacionado con la instalación o interno al transformador.

Lo que no debe tratarse como una solución completa

Aumentar el umbral de alarma, forzar el funcionamiento continuo de los ventiladores o reducir la carga sin investigar puede proporcionar tiempo, pero ninguna de estas medidas es automáticamente una acción correctiva. El funcionamiento continuo de los ventiladores puede ocultar un problema de ventilación en desarrollo. Un umbral más alto puede exponer el aislamiento a un envejecimiento más severo. Puede ser necesario reducir la carga para controlar el riesgo inmediato, pero aún debe establecerse la causa raíz antes de reanudar el servicio normal.

Del mismo modo, sustituir un transformador por una unidad más grande puede no resolver un problema de armónicos, conexiones o ventilación de la sala. Las decisiones de selección deben basarse en el servicio eléctrico y térmico real, incluido el contenido de carga no lineal, el crecimiento previsto, las condiciones ambientales, el método de refrigeración, el tipo de envolvente y la accesibilidad para mantenimiento. Un transformador correctamente dimensionado en una sala mal ventilada aún puede sobrecalentarse; un transformador bien ventilado aún puede fallar prematuramente si se descuidan sus terminales o las condiciones de su forma de onda.

La conclusión de mantenimiento más útil no es simplemente que un transformador seco ventilado se sobrecalentó. Es una declaración documentada de dónde se generó el calor, por qué se superó el margen normal de refrigeración o diseño eléctrico, qué controles inmediatos se aplicaron y qué cambio permanente evitará su recurrencia. Ese nivel de diagnóstico convierte una alarma de temperatura en una decisión de fiabilidad, en lugar de otro elemento restablecido en el registro de mantenimiento.
