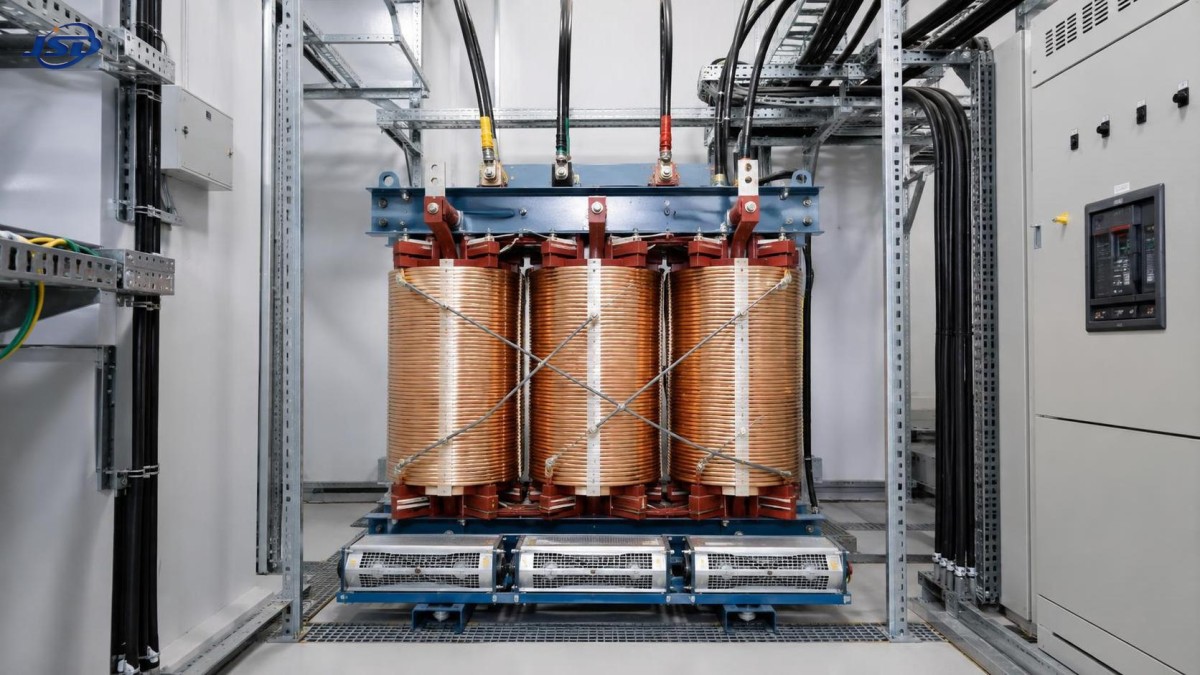

Распределительные трансформаторы с медной обмоткой для проектов модернизации: стоимость, потери и срок службы

Для проекта модернизации одобрение распределительного трансформатора с медными обмотками обычно оправдано, когда существующий агрегат работает длительное время, несет значительную нагрузку или обслуживает процесс, при котором незапланированное отключение обходится дороже самого трансформатора. Цена покупки часто будет выше, чем у сопоставимого варианта с алюминиевыми обмотками, однако эта разница является лишь частью финансового решения.

Модернизация меняет расчет, поскольку трансформатор устанавливается в действующий объект, а не проектируется для пустой площадки. У владельца уже имеются профиль нагрузки, счета за электроэнергию, ограничения по пространству, настройки защиты, окна для отключений и история работы оборудования. Эти факторы могут сделать стоимость жизненного цикла значительно важнее минимальной цены поставки.

Для лиц, утверждающих финансовые решения, практический вопрос заключается не в том, является ли медь универсально лучшим материалом. Вопрос в том, достаточно ли ожидаемого снижения потерь, тепловых нагрузок, затрат на обслуживание и риска замены, чтобы оправдать дополнительные капитальные средства, вложенные на начальном этапе.

Начинайте с рабочего профиля, а не с материала обмотки

Медь является лучшим электрическим проводником, чем алюминий, но этот факт сам по себе не определяет ценность проекта. Хорошо спроектированный алюминиевый трансформатор может соответствовать требованиям режима работы, тогда как неправильно специфицированный медный агрегат все равно может создавать эксплуатационные проблемы. Сравнение необходимо начинать с условий, с которыми трансформатор реально столкнется после ввода в эксплуатацию.

Три аспекта требуют раннего внимания:

• Продолжительность нагрузки: Трансформатор, находящийся под напряжением круглосуточно, имеет постоянные потери холостого хода даже в периоды низкого спроса. Потери нагрузки затем возрастают пропорционально квадрату тока по мере увеличения потребления.
• Уровень и изменчивость нагрузки: Агрегат, работающий близко к номинальному режиму, подверженный повторяющимся пикам или воздействию колеблющихся промышленных нагрузок либо нагрузок от возобновляемой генерации, имеет меньший тепловой запас, чем агрегат, используемый периодически при умеренной нагрузке.
• Стоимость перерыва в работе: На объекте с ограниченным резервированием отказ трансформатора может повлечь потери производства, временные схемы электроснабжения, срыв графиков и срочную закупку замены.

Распределительный трансформатор с медными обмотками обычно имеет наиболее убедительное финансовое обоснование там, где использование является постоянным, а непрерывность работы имеет экономическую ценность. Для здания с малой нагрузкой, предсказуемым спросом и удобным доступом для замены обоснование окупаемости может быть слабее. Считать оба проекта одинаковыми только потому, что им требуется одинаковая номинальная мощность в kVA, — распространенная ошибка при утверждении.

Потери следует преобразовать в модель эксплуатационных затрат

Наиболее полезное сравнение при закупке отделяет потери холостого хода от потерь нагрузки. Потери холостого хода возникают главным образом в сердечнике и сохраняются всякий раз, когда трансформатор находится под напряжением. Потери нагрузки связаны с протеканием тока через обмотки и другие компоненты, поэтому они возрастают с увеличением нагрузки.

Материал обмотки наиболее явно связан с потерями нагрузки. Проводимость меди может обеспечить меньшее сопротивление обмотки в рамках определенной конструкции, способствуя снижению резистивного нагрева. Однако коммерческое предложение, в котором просто указано «100% медь», не сообщает утверждающему лицу, каковы будут годовые затраты на электроэнергию. Поставщик должен указать гарантированные значения потерь при соответствующем номинальном режиме и применимую температурную базу вместе с требуемой испытательной документацией.

Последовательный анализ использует собственные допущения объекта:

• Ожидаемое количество часов нахождения под напряжением в год.
• Расчетная средняя нагрузка и характер пиковых нагрузок.
• Ожидаемая цена электроэнергии или внутреннее допущение по стоимости энергии, используемое для капитальных проектов.
• Существенно ли влияют на проект платежи за мощность, ограниченная доступная мощность или предотвращенные потери генерации.
• Период, в течение которого будет оцениваться актив.

Потери нагрузки нельзя оценить путем умножения номинальных потерь нагрузки на средний уровень нагрузки. Поскольку они изменяются приблизительно пропорционально квадрату тока, трансформатор при нагрузке 50% создает примерно четверть номинальных потерь, связанных с током, тогда как работа вблизи полной номинальной мощности имеет значительно больший вес в годовом итоге. Поэтому проект с кратковременными высокими пиками может дать иной результат, чем проект с тем же средним спросом, но стабильной нагрузкой.

Капитализация потерь зачастую является более эффективным инструментом принятия решения, чем простое сравнение цен на оборудование. Она присваивает приведенную экономическую стоимость каждому ватту заданных потерь холостого хода и потерь нагрузки за период оценки. Этот метод не требует прогнозов будущих цен на электроэнергию; он требует, чтобы организация использовала те же допущения по стоимости энергии и дисконтированию, которые применяются в других процессах капитального планирования. Когда эти допущения прозрачны, конкурирующие предложения можно сравнивать на единой основе.

Существует и практическое ограничение. Конструкция с меньшими потерями не становится автоматически выбором с наименьшими затратами, если для нее требуется несоразмерно высокая надбавка, возникают проблемы с занимаемой площадью или появляется риск поставки, противоречащий графику отключения. Смысл состоит в количественной оценке компромисса, а не в допущении, что эффективность всегда преобладает над финансовой дисциплиной.

Срок службы — это главным образом вопрос управления тепловым режимом и качества выполнения

Финансовые модели часто назначают длительный срок службы каждому распределительному трансформатору и на этом останавливаются. При модернизации более актуален вопрос, сможет ли замена сохранять состояние изоляции и механическую целостность при фактических электрических и внешних рабочих условиях.

Меньшее сопротивление обмотки может снизить тепло, выделяемое в обмотках при сопоставимом режиме, обеспечивая более низкий перегрев или больший тепловой запас в зависимости от конструкции. Этот запас важен, поскольку старение изоляции ускоряется, когда температуры наиболее нагретых точек остаются повышенными. Он также может быть важен там, где летняя температура окружающей среды, ограниченная вентиляция, гармонические токи, повторяющиеся перегрузки или ограничения корпуса оставляют мало пространства для ошибки.

Тем не менее медные обмотки не устраняют основные причины ранних неисправностей трансформатора. Плохие соединения, недостаточная координация защиты, проникновение влаги, неправильный выбор ответвления, недостаточный зазор для охлаждения, высокая гармоническая нагрузка и воздействие токов короткого замыкания могут сократить полезный срок службы независимо от выбора проводника. Финансовое утверждение, основанное на «более длительном сроке службы», должно требовать условий проектирования и монтажа, которые делают такое утверждение достоверным.

Для наружной модернизации с масляным трансформатором необходимо проверить схему охлаждения, зазоры для радиаторов, герметизацию ввода кабелей, заземление, защиту от перенапряжений, локализацию масла и доступ для осмотра. Для применения сухого типа такого же внимания требуют пути вентиляции, температура в помещении, воздействие пыли и доступный воздушный поток. Трансформатор с меньшими потерями, установленный в плохо вентилируемом месте, может не обеспечить предполагаемого теплового преимущества.

Механическая прочность требует отдельной проверки

Обмотки трансформатора должны выдерживать электромагнитные силы при внешних повреждениях. Медь обладает благоприятными механическими характеристиками для изготовления обмоток, однако способность выдерживать короткое замыкание является комплексным вопросом конструкции, включающим геометрию проводника, распорки, стяжку, изоляцию и производственный контроль. Ее следует оценивать с учетом доступного уровня тока повреждения в точке установки и характеристик отключения вышестоящей защиты.

Это различие важно при модернизации, поскольку замена трансформатора может изменить электрическую схему вокруг него. Новый агрегат может иметь иное сопротивление, группу соединения, номинальные параметры или диапазон ответвлений, чем старый. Эти изменения могут влиять на ток короткого замыкания, работу в параллельном режиме, регулирование напряжения и настройки релейной защиты. Стоимость устранения проблемы координации после монтажа может быстро превысить небольшую экономию в первоначальном заказе на поставку.

Что запросить до утверждения капитальных затрат

Технически полное коммерческое предложение дает финансовой и инженерной службам общую основу для рассмотрения. Цель состоит не в том, чтобы предписывать каждую производственную деталь, а в том, чтобы не допустить скрытия в заявке с низкой первоначальной стоимостью существенных различий в потерях, тепловых характеристиках, комплектующих, испытаниях или объеме поставки.

IEC 60076 обычно используется как справочная основа для требований и испытаний силовых трансформаторов, однако ссылка на стандарт не заменяет спецификацию, разработанную для конкретного проекта. В тендерной документации должно быть четко указано, какие потери гарантируются, какие испытания требуются, какие допуски применяются и включены ли такие комплектующие, как температурные индикаторы, защита от давления, устройства мониторинга и средства управления охлаждением.

Для модернизации ветропарка такая дисциплина становится еще важнее, поскольку трансформатор может сталкиваться с переменной выработкой, ограничениями удаленного доступа и воздействием погодных условий. Трансформатор для ветровой генерации, рассчитанный на работу от 630kVA до 5000kVA, может проиллюстрировать тип вопросов спецификации, которые необходимо решить: низковольтный интерфейс 0.69kV, выбор высокого напряжения 10kV, 20kV или 35kV, соединение Dyn11 или Yyn0, доступные положения ответвлений, охлаждение ONAN или ONAF, наружное исполнение и соответствие IEC 60076. Это системные решения, а не взаимозаменяемые позиции.

Где сравнение первоначальных цен приводит к ошибке

Наиболее частая ошибка — сравнивать только цену за kVA. Это может поощрить предложение с более высокими потерями, меньшим тепловым запасом, исключенными комплектующими или объемом монтажных работ, который позже появится как дополнительный заказ. При этом также можно не заметить трансформатор, физически неподходящий для существующего основания, кабельных трасс, пути подъема или корпуса.

Вторая ошибка — назначать предполагаемый срок службы без учета эксплуатационных нагрузок. Если проект заменяет агрегат из-за повторяющихся перегревов, плохих характеристик напряжения или повреждения вследствие аварии, анализ замены должен определить первопричину. Простая установка агрегата с медными обмотками той же номинальной мощности может оставить основную проблему нерешенной. Верное решение может предусматривать большую мощность, другое сопротивление, улучшенное охлаждение, снижение гармоник, скорректированную защиту или изменения в схеме нагрузки.

Третья ошибка — считать все заявления о меди равнозначными. Декларация материала должна сопровождаться измеримыми результатами конструкции: сопротивлением обмотки, гарантированными потерями, характеристиками перегрева, результатами испытаний и документированными требованиями к конструкции. Утверждающему лицу не нужно проводить аудит заводского процесса, однако закупочная документация должна позволять принять обоснованное решение о приемке.

Когда надбавка, вероятно, будет оправдана

Распределительный трансформатор с медными обмотками обычно легче обосновать, когда модернизация поддерживает непрерывные промышленные нагрузки, критически важную инфраструктуру, стесненные подстанции, удаленные объекты возобновляемой энергетики или установки, где тепловые нагрузки и риск отключения имеют реальные экономические последствия. В таких случаях меньшие резистивные потери и больший тепловой запас могут сформировать обоснование по жизненному циклу, которое не отражается при сравнении первоначальных затрат.

Менее убедительно утверждать надбавку исключительно потому, что указана медь. Проект должен достаточно подробно показать профиль нагрузки, ожидаемую стоимость потерь, ограничения монтажа и последствия для надежности, чтобы отличить оправданную инвестицию от предпочтения материала.

Решение об утверждении становится яснее, когда закупочная группа представляет рядом две цифры: капитальные затраты на поставку и монтаж, а также смоделированную стоимость владения трансформатором при ожидаемом режиме работы объекта. Добавьте стоимость реалистичного сценария отключения и ценность теплового запаса там, где это актуально. Именно тогда материал обмотки становится финансовым решением, а не закупочной маркировкой.
