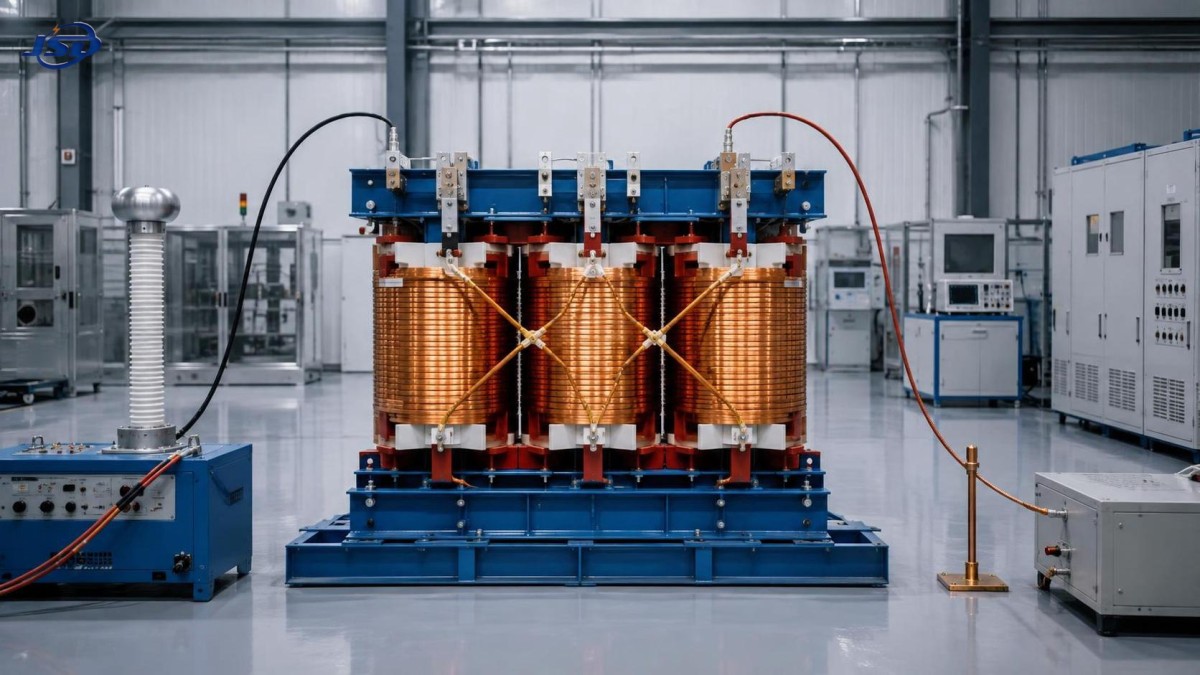

Заводские приемочные испытания распределительных трансформаторов с медной обмоткой: контрольный список для покупателя

Заводские приемочные испытания следует рассматривать как решение о выпуске продукции, а не как формальное свидетельское испытание. Прежде чем распределительный трансформатор с медными обмотками покинет завод, покупателю необходимы доказательства того, что устройство изготовлено в соответствии с утвержденным проектом, его электрические характеристики соответствуют паспортной табличке и спецификации закупки, а никакие производственные дефекты не скрыты под аккуратным лакокрасочным покрытием или не выявлены только при успешном прохождении стандартного приемо-сдаточного испытания.

Наиболее эффективный подход — согласовать план контроля и испытаний до завершения производства. В этом плане должны быть указаны применимый технический стандарт, договорные требования, методы испытаний, приемочные значения, где это применимо, документы, подлежащие представлению, точки присутствия представителя заказчика, а также действия, требуемые при неудачном или повторном испытании. Подписанного протокола испытаний без этого контекста недостаточно.

Начните с утвержденной технической базы

Каждое решение о приемке должно быть сопоставлено с контролируемым комплектом документов: заказом на поставку, утвержденными чертежами, гарантированными техническими данными, перечнем данных паспортной таблички и любыми требованиями, относящимися к конкретному проекту. Завод может изготавливать несколько аналогичных трансформаторов с разными коэффициентами трансформации, группами соединения, значениями импеданса, схемами ответвлений, степенями защиты корпуса или компоновкой выводов. Устройство может успешно пройти электрические испытания, но все равно не подходить для установки, если сначала не проверены эти детали.

Перед переходом к электрическим испытаниям подтвердите следующее:

• Номинальная мощность, первичное и вторичное напряжение, частота, число фаз и группа соединения.
• Указанный способ охлаждения, класс изоляции, основа для определения превышения температуры и условия установки.
• Тип переключателя ответвлений, положения ответвлений, механизм управления и требуемые функции блокировки или индикации.
• Импеданс короткого замыкания, гарантированные потери, если они указаны в контракте, и требуемые принадлежности.
• Маркировка выводов, схема нейтрали, точки заземления, конфигурация кабельного ящика или вводов и зазоры.
• Язык паспортной таблички, серийный номер, масса, инструкции по подъему, данные о масле для маслонаполненных устройств и предупреждающие таблички.

Это первоначальное сравнение предотвращает распространенную ошибку приемки: утверждение трансформатора потому, что протокол испытаний выглядит полным, в то время как фактическое устройство не соответствует утвержденному проекту для конкретного применения.

Проверьте качество медных обмоток, прежде чем полагаться на результаты испытаний

Медные проводники часто выбирают благодаря их электропроводности, механической прочности и надежной работе при термоциклировании. Однако ценность распределительного трансформатора с медными обмотками зависит от качества исполнения, а не только от материала проводника. Заводской контроль должен подтвердить, что обмоточная система надлежащим образом закреплена, изолирована, соединена и подготовлена к воздействию эксплуатационных нагрузок.

Если конструкция доступна для осмотра на этапе инспекции, проверьте выводы обмоток, изоляционные барьеры, зажимные конструкции, ответвительные выводы и соединения на признаки некачественного изготовления. Обращайте внимание на острые кромки в местах изгиба проводников, поврежденную изоляционную бумагу или электрокартон, незакрепленные распорки, неравномерную прокладку выводов, неполную изоляцию трубками или соединения, имеющие признаки перегрева при пайке твердым припоем либо болтовом соединении. Эти наблюдения важны, поскольку вибрация, усилия токов короткого замыкания и повторяющиеся циклы нагрузки воздействуют на систему обмоток в течение всего срока службы трансформатора.

Для маслонаполненных конструкций не менее важна чистота. Посторонние частицы, избыточные остатки припоя, воздействие влаги или недостаточный контроль сборки активной части могут снизить диэлектрическую надежность, даже если трансформатор первоначально нормально включается под напряжение. Покупателю не нужно предписывать внутренний производственный процесс изготовителя, но следует требовать четких доказательств того, что активная часть обрабатывалась в рамках контролируемого процесса обеспечения качества и была высушена перед окончательной сборкой.

Прослеживаемость материалов должна быть содержательной, а не формальной. Изготовитель должен иметь возможность связать серийный номер трансформатора с партией проводника обмотки, системой изоляции, записями о материале магнитопровода и ключевыми закупаемыми компонентами. Это особенно полезно, когда при последующем расследовании отказа требуется четкая производственная история.

Электрические приемо-сдаточные испытания, при которых следует присутствовать или которые следует проверять

Точный набор испытаний зависит от конструкции трансформатора и контракта, однако несколько приемо-сдаточных испытаний составляют практическую основу заводской приемки. В протоколе испытаний трансформатор должен быть идентифицирован по серийному номеру, указаны условия испытаний, использованные приборы или схема испытаний, а также приведены фактически зарегистрированные результаты, а не общее заявление «пройдено».

Результаты испытаний требуют интерпретации. Небольшие различия между фазами могут быть обусловлены сопротивлением измерительных проводов, геометрией проводника или температурой. Их не следует автоматически игнорировать, но и нельзя оценивать изолированно. Полезная проверка предполагает выяснение того, согласован ли результат внутренне, соответствует ли он утвержденному проекту и объяснил ли изготовитель любое отклонение от ожидаемого поведения.

Особое внимание уделяйте повторным испытаниям. Повторное испытание не является автоматическим основанием для отказа, но его причина должна быть документально подтверждена. Например, исправленная ошибка подключения отличается от пробоя диэлектрика с последующим ремонтом. В протоколе должны быть отражены первоначальное событие, корректирующие действия, проверка после ремонта и окончательный результат. Удаление этой истории из документации по приемке лишает покупателя возможности оценить реальный риск.

Механические проверки, проверки безопасности и готовности к отгрузке

Электрические характеристики могут быть утрачены при транспортировке, если трансформатор подготовлен неправильно. Осмотрите бак, радиаторы, если предусмотрены, вводы, клеммные отсеки, прокладки, сварные швы, крепежные элементы, подъемные проушины, колеса, а также устройства сброса давления или защитные устройства, соответствующие конструкции. Не должно быть подтекания масла, поврежденной фарфоровой или полимерной изоляции, незащищенной резьбы выводов, отсутствующих заземляющих клемм или дефектов покрытия, оголяющих основной металл в коррозионной среде.

Для маслонаполненного трансформатора проверьте уровень жидкости или состояние при отгрузке, указанное для транспортировки, положения клапанов, схемы герметизации и любые инструкции по транспортировке, связанные с давлением или газом. Для сухих трансформаторов проверьте целостность корпуса, вентиляционные отверстия, внутренние зазоры и защиту от влаги и ударов. Для любой конструкции подтвердите, что точки подъема четко обозначены и что транспортная упаковка предотвращает перемещение уязвимых принадлежностей.

Проверка безопасности должна включать практические детали, которые часто оставляют до монтажа на объекте: доступные точки заземления, долговечные предупреждающие таблички высокого напряжения, правильную идентификацию фаз и выводов, безопасный доступ к органам управления переключением ответвлений и достаточное разделение токоведущих соединений после установки. Это не косметические требования. Неоднозначная маркировка и труднодоступные точки заземления создают предотвратимый риск во время пусконаладки и технического обслуживания.

Не путайте сертификационную документацию с доказательствами приемки

Сертификаты и документы о соответствии могут подтверждать, что семейство продукции, материал или компонент были оценены в рамках установленной схемы. Они не заменяют заводские записи, относящиеся к конкретному серийному номеру. Покупатель должен запрашивать документы, требуемые проектом, но хранить их отдельно от собственных доказательств контроля и испытаний трансформатора.

Окончательный комплект документов обычно должен включать утвержденные габаритные чертежи и схемы соединений, данные паспортной таблички, протокол приемо-сдаточных испытаний, упаковочный лист, инструкции по эксплуатации и техническому обслуживанию, гарантийные условия и записи по указанным компонентам или принадлежностям. Если проект требует дополнительных испытаний, отчетов о контроле или сертификатов, эти документы должны быть перечислены в спецификации закупки, а не предполагаться по умолчанию.

Изготовители с дисциплинированным контролем проектирования, документированными производственными процессами и строгой системой качества лучше подготовлены к последовательному обеспечению такой прослеживаемости. Jinshida Electric Power Technology Co., Ltd. применяет этот ориентированный на качество подход к оборудованию передачи и распределения электроэнергии для сетевых, промышленных, возобновляемых энергетических и инфраструктурных применений.

Когда условия эксплуатации на объекте меняют приоритеты FAT

Заводское испытание должно отражать систему, которую будет обслуживать трансформатор. Стандартный коммунальный фидер, предприятие с большими двигательными нагрузками и объект возобновляемой энергетики могут иметь разные эксплуатационные особенности. Например, трансформатор, питающий чувствительные электронные нагрузки, может требовать большего внимания к работе при гармониках, схеме заземления и согласованию импеданса. Устройство, предназначенное для параллельной работы, требует тщательного подтверждения совместимости коэффициента трансформации, группы соединения, импеданса и положения ответвлений с параллельно работающим трансформатором.

Проекты, объединяющие трансформатор с аккумуляторным накопителем энергии, требуют такой же дисциплины на интерфейсах. Наружная система, такая как 125kW/261kWh Коммерческая и промышленная система накопления энергии, может работать при 380 V или 400 V AC и использоваться для переноса нагрузки, резервного питания или интеграции возобновляемой энергии. FAT трансформатора не является испытанием шкафа накопления энергии, однако покупатель должен убедиться, что вторичное напряжение трансформатора, группа соединения, концепция защиты, схема заземления и ожидаемый двунаправленный поток мощности согласованы с общей электрической схемой.

Практический контрольный список для разрешения отгрузки

Разрешение на отгрузку следует удерживать до тех пор, пока покупатель не сможет ответить «да» на каждый из следующих вопросов:

• Соответствует ли устройство с указанным серийным номером утвержденным номинальным параметрам, напряжению, ответвлениям, группе соединения, импедансу, выводам и принадлежностям?
• Была ли обмоточная система из меди проверена или подтверждена достаточными записями о производстве и прослеживаемости материалов?
• Являются ли результаты приемо-сдаточных испытаний полными, разборчивыми, внутренне согласованными и привязанными к требуемому техническому стандарту?
• Были ли полностью документированы и закрыты неудачные, повторные или необычные события при испытаниях?
• Соответствуют ли паспортная табличка, маркировка, устройства заземления, предупреждающие таблички и органы управления требованиям безопасной установки и технического обслуживания?
• Был ли трансформатор защищен для транспортировки, включая уязвимые вводы, принадлежности, уплотнительные поверхности и средства подъема?
• Содержит ли окончательный комплект документов записи, необходимые для пусконаладки, технического обслуживания и будущего расследования неисправностей?

Трансформатор с медными обмотками не следует принимать только потому, что он новый, визуально не поврежден или сопровождается стандартным сертификатом. Приемка обоснована, когда конструкция, результаты испытаний, требования применения и состояние при отгрузке подтверждают одно и то же. Такая дисциплина позволяет выявлять устранимые проблемы, пока трансформатор еще находится на заводе, где их решение значительно менее затратно, чем после подачи напряжения.
