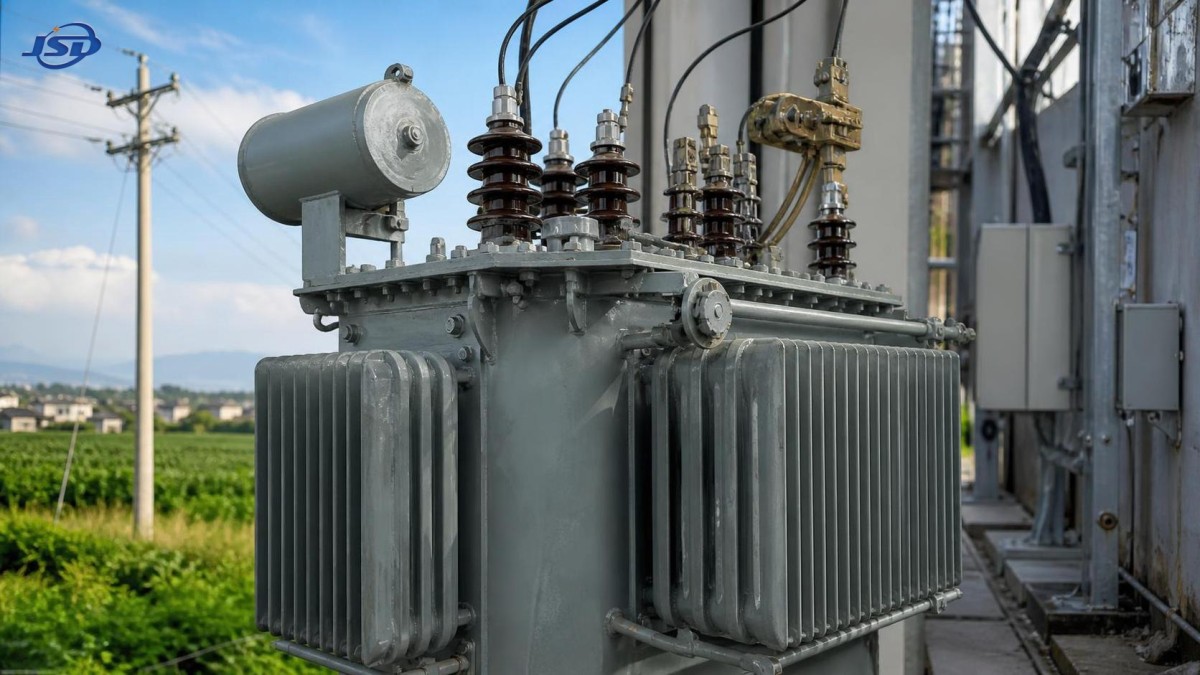

Как выбрать масляный распределительный трансформатор для сельских и городских электрических сетей

Выбор трансформатора для реальной сети, а не для сети на бумаге

Выбор подходящего масляного распределительного трансформатора редко сводится только к анализу паспортных данных. В проектах сельских и городских сетей одна и та же номинальная мощность может работать совершенно по-разному при реальных условиях эксплуатации: на протяжённых сельских линиях с широкими колебаниями напряжения, в компактных городских подстанциях с жёсткими ограничениями по уровню шума, при смешанной коммерческой нагрузке, обратной подаче энергии от крышных солнечных установок или затруднённом доступе для технического обслуживания. Для руководителей проектов это означает, что выбор трансформатора должен учитывать не только электрические параметры, но и условия строительства, особенности эксплуатации и риски на протяжении всего жизненного цикла.

Масляный распределительный трансформатор часто выбирают благодаря его высокой устойчивости к перегрузкам во многих практических применениях, стабильному отводу тепла и развитой системе технического обслуживания. Однако понятие «подходящий» зависит от конкретных условий. Проект расширения сельской энергосистемы и проект городской уплотнённой застройки могут предусматривать одинаковое напряжение 15kV/0.4kV, но оптимальные конструктивные запасы, баланс потерь, устройство бака и параметры защиты могут существенно различаться.

Распространённая ошибка — начинать с цены за kVA и затем подбирать остальные параметры. На практике более рациональная последовательность выглядит так: профиль нагрузки, состояние сети, условия установки и только после этого сравнение предложений. Такой порядок обычно позволяет избежать неприятных сюрпризов после подачи напряжения.

Начинайте с профиля нагрузки, а не только с подключённой мощности

Первый вопрос заключается не просто в том, «какая мощность нам нужна», а в том, «как этот трансформатор будет использоваться в течение суток и в разные сезоны». В сельских сетях нагрузка может оставаться низкой большую часть дня и резко возрастать во время орошения, переработки зерна или сезонного отопления и охлаждения. В городских сетях нагрузка обычно более плотная и постоянная, но её пики могут быть выше из-за коммерческих зданий, жилых башен, зарядки электромобилей или небольших промышленных предприятий.

Это различие важно, поскольку потери трансформатора разделяются на потери холостого хода и нагрузочные потери. Если установка будет круглогодично находиться под напряжением при относительно небольшой средней нагрузке, необходимо внимательно оценить потери холостого хода. Если проект предполагает длительную работу с высокой нагрузкой, потери в проводниках и обмотках со временем становятся более значимыми с финансовой точки зрения. Минимальная закупочная цена не всегда означает минимальную стоимость владения.

Также стоит проверить, равномерно ли распределена нагрузка по фазам и ожидается ли наличие гармоник. Сельские потребители с большим количеством однофазных ответвлений могут создавать дисбаланс. Городские здания с лифтами, приводами, оборудованием обработки данных и силовой электроникой могут по-другому воздействовать на трансформатор. Если фактическое качество нагрузки низкое, трансформатор, который выглядит достаточным на бумаге, может нагреваться сильнее ожидаемого.

Сельские и городские проекты сталкиваются с разными причинами отказов

Сельские проекты часто ограничены расстоянием, воздействием окружающей среды и удобством обслуживания. Протяжённые распределительные линии могут вызывать падение напряжения, особенно при пиковой нагрузке или ограниченном сечении проводников. В таких условиях схема регулирования напряжения становится не просто технической деталью. Она определяет, будут ли удалённые потребители получать приемлемое напряжение в реальных режимах работы. Если для местной сети характерны сезонные изменения, диапазон регулирования следует оценивать по фактическим данным о напряжении на объекте, а не принимать условно.

Городские проекты, напротив, обычно концентрируют больше рисков на меньшей площади. Трансформатор может располагаться рядом с занятыми зданиями, в подземных или частично закрытых помещениях, кабельных подвалах, придорожных киосках или комплектных подстанциях. Здесь отвод тепла, габаритные расстояния, противопожарное разделение, вентиляция и уровень шума становятся непосредственными факторами выбора. Технически исправный трансформатор всё же может оказаться неправильным выбором, если площадка не позволяет обеспечить безопасное удержание масла или доступ для обслуживания.

Именно поэтому опытные производители стараются задавать правильные вопросы уже на раннем этапе. Такие компании, как Jinshida Electric Power Technology, специализирующиеся на R&D, производстве и применении оборудования для передачи и распределения электроэнергии, обычно понимают, что пригодность трансформатора определяется условиями проекта, а не только данными каталога. Для покупателей такой технический диалог часто важнее широкого перечня продукции.

Уровень напряжения, диапазон регулирования и импеданс заслуживают большего внимания

Для многих распределительных проектов базовый класс напряжения может быть очевидным, однако детали всё равно необходимо проверить. Номинальные значения первичного и вторичного напряжения должны соответствовать фактической архитектуре сети, а не исторически принятому стандарту. Если в сети присутствует распределённая генерация, необычное поведение фидеров или планируется усиление сети, это должно быть отражено в спецификации.

Конфигурацию переключателя ответвлений следует выбирать с учётом реальных условий эксплуатации. Для стабильного городского фидера может быть достаточно стандартных переключаемых без возбуждения ответвлений. В сельских системах, где напряжение источника изменяется сильнее, практическая ценность широких возможностей регулирования выше. Речь не идёт об излишнем усложнении конструкции, а о том, чтобы избежать ситуации, когда трансформатор требует постоянной регулировки на месте для сохранения работоспособности.

Импеданс короткого замыкания — ещё один параметр, который закупочные команды иногда рассматривают как формальность. Это не так. Импеданс влияет на ток короткого замыкания и регулирование напряжения. Недостаточное внимание к этому параметру может привести к проблемам согласования с устройствами защиты или повлиять на характеристики напряжения под нагрузкой. Его следует проверять с учётом остальных элементов сети, особенно при замене существующих трансформаторов в частично модернизированных системах.

Условия окружающей среды меняют оптимальный выбор

Масляный распределительный трансформатор, который хорошо работает на открытой площадке с мягким климатом, может потребовать иного исполнения в прибрежной, пыльной, высокогорной или жаркой местности. Защита от коррозии, конструкция радиаторов, выбор вводов, надёжность герметизации и детали системы сохранения масла становятся более важными при ужесточении условий эксплуатации.

При установке в сельской местности регулярно возникают проблемы с проникновением пыли, воздействием животных, грозовыми перенапряжениями и затруднённым доступом для обслуживания. В плотной городской застройке на первый план часто выходят предотвращение утечек масла, малошумная конструкция и компактные габариты. Не каждому проекту требуется глубоко индивидуализированная установка, однако каждому проекту полезно заранее оценить, что может выйти из строя на объекте в течение первых пяти лет.

Поэтому важно анализировать не только электрические параметры, но и механическую конструкцию. Прочность бака, подъёмные элементы, размеры опорных швеллеров, компоновка кабельных соединений и ограничения при транспортировке могут существенно влиять на риски монтажа. Трансформатор, который легко изготовить, не всегда легко доставить на узкую городскую площадку или в удалённую сельскую местность.

Потери, эффективность и превышение температуры: что сравнивать при рассмотрении предложений

При сравнении коммерческих предложений попросите поставщиков уточнить основу расчёта указанных потерь и подтвердить применимый стандарт и условия охлаждения. Иногда покупатели сравнивают низкие потери холостого хода в одном предложении с низкими нагрузочными потерями в другом и считают оба варианта одинаково выгодными. Это неверно, если профиль нагрузки различается, а основы испытаний не совпадают.

Превышение температуры также следует оценивать реалистично. В жарком климате или закрытых городских подстанциях небольшие различия в тепловой конструкции могут влиять на скорость старения и резерв по перегрузке. Если проект предусматривает будущий рост спроса, трансформатор с немного большим тепловым запасом может снизить вероятность его преждевременной замены. Это не означает, что следует автоматически завышать мощность; важно понять, останется ли сегодняшняя «нормальная» нагрузка нормальной после расширения сети.

Во многих применениях распределения среднего напряжения такой агрегат, как масляный силовой распределительный трансформатор 15kV/0.4kV, соответствует типовым требованиям по понижению напряжения, однако его пригодность всё равно зависит от состояния прилегающего фидера, способа установки и характера нагрузки. Одной только модели недостаточно, чтобы завершить обсуждение.

Защита, техническое обслуживание и то, что позже будет важно эксплуатационным командам

Проектные команды часто уделяют большое внимание закупке и вводу в эксплуатацию, тогда как эксплуатационные команды впоследствии сталкиваются с реальными последствиями принятых решений. До окончательного выбора стоит проверить, какие принадлежности входят в стандартную комплектацию, какие являются опциональными и какие действительно необходимы на объекте. Указатель уровня масла, контроль температуры, устройство сброса давления, сливной и пробоотборный клапаны, а также чёткая маркировка выводов — не самые эффектные темы, но они напрямую влияют на удобство обслуживания.

Для удалённых сельских объектов обычно удобнее более простые и надёжные решения. Для городских установок с повышенными требованиями к обслуживанию может быть оправдан расширенный мониторинг, если он помогает быстро реагировать на неисправности или проводить профилактическое обслуживание. Оптимальный баланс зависит от того, как владелец фактически управляет парком оборудования. Универсального решения с «полной комплектацией», подходящего для всех объектов, не существует.

Во время оценки задайте один практический вопрос: если через три года в этом трансформаторе возникнет проблема, насколько быстро можно будет получить запасные части, техническую поддержку и рекомендации по устранению неисправности? Производственные возможности поставщика важны, но не менее важна организованность послепродажного обслуживания. Именно поэтому многие покупатели предпочитают производителей с развитой инженерной командой, контролируемыми производственными процессами и стабильной системой управления качеством, а не торговые компании, формирующие предложения из продукции нескольких неизвестных источников.

Краткий контрольный список для лиц, принимающих решения

Если процесс выбора становится слишком абстрактным, вернитесь к нескольким практическим проверкам:

• Каков фактический суточный и сезонный профиль нагрузки?
• Насколько стабильно напряжение на стороне первичной обмотки и соответствует ли диапазон регулирования реальным условиям?
• Расположен ли объект в открытой сельской местности или в ограниченном городском пространстве, и как это меняет приоритеты конструкции?
• Сравниваются ли потери у разных поставщиков на единой основе?
• Будут ли на практике обеспечены монтаж, вентиляция, удержание масла и доступ для технического обслуживания?
• Предоставляет ли поставщик техническую экспертизу, понятную документацию и сервисную поддержку не только до момента отгрузки?

Эти вопросы кажутся простыми, но обычно именно они показывают разницу между трансформатором, который лишь соответствует спецификации, и оборудованием, действительно подходящим для стратегии управления сетевыми активами.

Лучшим обычно оказывается решение с меньшим числом скрытых компромиссов

И для сельских, и для городских сетей выбор масляного распределительного трансформатора фактически сводится к согласованию характеристик оборудования с реальными условиями сети. Мощность, коэффициент трансформации и цена — лишь видимая часть. Более значимые решения часто связаны со структурой потерь, пригодностью диапазона регулирования, устойчивостью к воздействию окружающей среды, тепловым запасом, ремонтопригодностью и надёжностью поставщика.

Наиболее надёжные решения о закупке обычно принимаются при сотрудничестве с поставщиками, готовыми открыто обсуждать компромиссы. Ориентация Jinshida Electric на производство с приоритетом качества, технические возможности и надёжное энергоснабжение отражают тот тип партнёрства, который требуется многим инфраструктурным и промышленным проектам, ориентированным не только на поставку, но и на стабильную эксплуатацию в течение длительного времени.

Если вы сейчас сокращаете список вариантов, перед окончательным утверждением спецификации трансформатора проверьте однолинейную схему, состояние фидеров, ограничения площадки и ожидаемый рост нагрузки. Дополнительная техническая проверка обычно обходится дешевле, чем исправление последствий неправильного выбора после монтажа.
