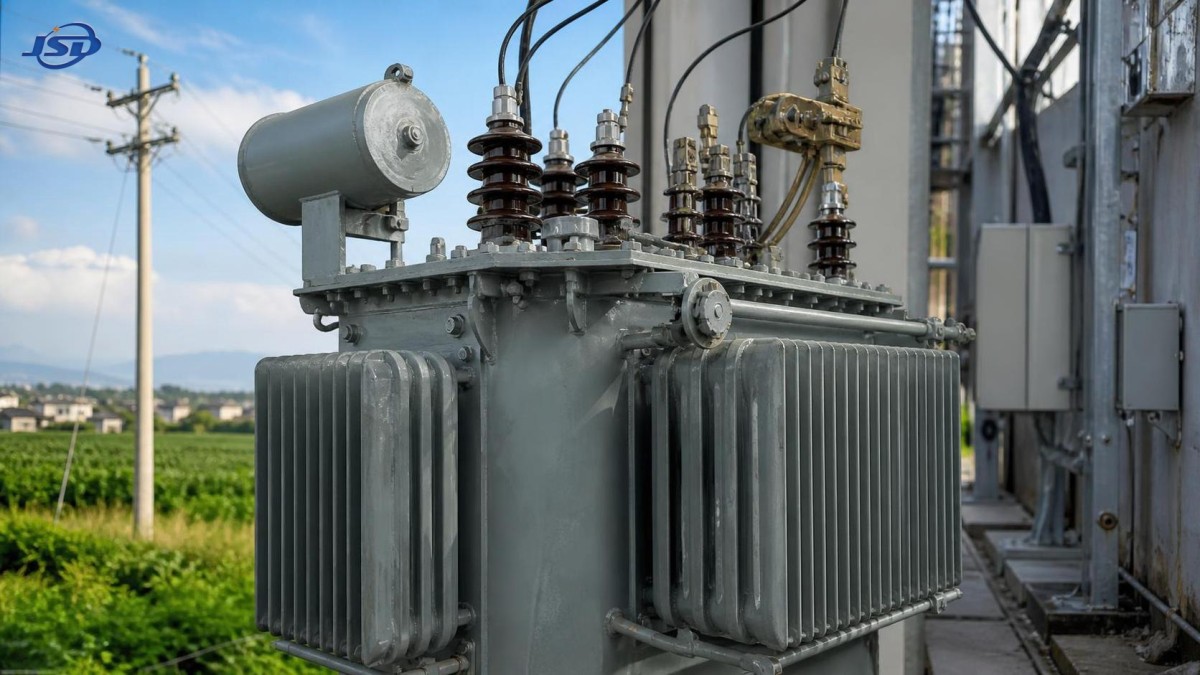

Como escolher um transformador de distribuição imerso em óleo para redes rurais e urbanas

Escolher para a rede que você realmente possui, não para aquela que existe apenas no papel

Escolher o transformador de distribuição imerso em óleo adequado raramente é apenas uma questão de consultar a placa de identificação. Em projetos de redes rurais e urbanas, a mesma capacidade nominal pode apresentar comportamentos muito diferentes quando instalada no local real: longos alimentadores rurais com amplas variações de tensão, subestações urbanas compactas com limites de ruído mais rigorosos, cargas comerciais mistas, fluxo reverso de energia solar em telhados ou acesso difícil para manutenção. Para os gestores de projetos, isso significa que a seleção do transformador deve relacionar os parâmetros elétricos às condições de construção, aos hábitos de operação e aos riscos ao longo do ciclo de vida.

Um transformador de distribuição imerso em óleo é frequentemente preferido porque oferece forte tolerância a sobrecargas em muitas aplicações práticas, dissipação térmica estável e uma estrutura de manutenção consolidada. No entanto, o que é “adequado” depende do contexto. Uma extensão de rede de uma concessionária rural e um projeto urbano de preenchimento podem especificar ambos 15kV/0.4kV, mas a margem de projeto, o equilíbrio entre perdas, a estrutura do tanque e os detalhes de proteção corretos podem ser bastante diferentes.

Um erro comum é começar pelo preço por kVA e trabalhar retroativamente. Na prática, a melhor sequência é perfil de carga, condição da rede, ambiente de instalação e, depois, comparação de propostas. Essa ordem normalmente resulta em menos surpresas desagradáveis após a energização.

Comece pelo perfil de carga, não apenas pela carga conectada

A primeira pergunta não é simplesmente “De que capacidade precisamos?”, mas “Como este transformador será utilizado ao longo do dia e das estações do ano?”. Nas redes rurais, a demanda pode ser baixa durante grande parte do dia e atingir picos durante a irrigação, o processamento de grãos ou o aquecimento e resfriamento sazonais. Nas redes urbanas, o carregamento costuma ser mais denso e contínuo, mas com picos mais acentuados provocados por edifícios comerciais, torres residenciais, carregamento de veículos elétricos ou pequenas indústrias.

Essa distinção é importante porque as perdas do transformador são divididas entre perdas em vazio e perdas em carga. Se a unidade permanecer energizada durante todo o ano com carregamento médio relativamente baixo, as perdas em vazio merecem atenção especial. Se o projeto prevê carregamento elevado contínuo, as perdas em carga relacionadas aos condutores e aos enrolamentos tornam-se financeiramente mais relevantes ao longo do tempo. O menor preço de compra nem sempre representa o menor custo de propriedade.

Também vale verificar se a carga está equilibrada entre as fases e se são esperadas harmônicas. Usuários rurais com muitas derivações monofásicas podem provocar desequilíbrio. Edifícios urbanos com elevadores, acionamentos, equipamentos de dados e eletrônica de potência podem sobrecarregar o transformador de maneira diferente. Se a qualidade real da carga for ruim, um transformador que parece adequado no papel pode operar a uma temperatura superior à esperada.

Projetos rurais e urbanos falham de maneiras diferentes

Os projetos rurais são frequentemente limitados pela distância, exposição e facilidade de manutenção. Linhas de distribuição longas podem provocar queda de tensão, especialmente durante a demanda de pico ou quando o tamanho dos condutores é limitado. Nesse contexto, a configuração das derivações deixa de ser apenas uma observação técnica secundária. Ela influencia o recebimento de uma tensão aceitável pelos usuários a jusante durante as condições reais de operação. Se a rede local apresentar variações sazonais conhecidas, a faixa de derivações deve ser analisada com base nos registros de tensão em campo, e não presumida.

Os projetos urbanos, por outro lado, normalmente concentram mais riscos em menos espaço. O transformador pode ficar próximo a edifícios ocupados, em salas subterrâneas ou parcialmente fechadas, subsolos de cabos, quiosques à beira da estrada ou subestações pré-fabricadas. Nesse caso, dissipação térmica, distâncias de segurança, separação contra incêndios, ventilação e ruído tornam-se fatores imediatos de seleção. Um transformador tecnicamente adequado ainda pode ser a escolha errada se o local não permitir contenção segura do óleo ou acesso para manutenção.

É nesse ponto que fabricantes experientes tendem a fazer perguntas melhores desde o início. Empresas como a Jinshida Electric Power Technology, que se concentram em P&D, fabricação e aplicação de equipamentos de transmissão e distribuição de energia, geralmente entendem que a adequação do transformador está relacionada às condições do projeto, e não apenas aos dados do catálogo. Para os compradores, esse tipo de diálogo técnico frequentemente é mais importante do que uma ampla lista de produtos.

Nível de tensão, faixa de derivações e impedância merecem mais atenção do que normalmente recebem

Para muitos projetos de distribuição, a classe básica de tensão pode ser simples, mas os detalhes ainda precisam ser verificados. As tensões nominais primária e secundária devem corresponder à arquitetura real da rede, e não ao padrão histórico. Se houver geração distribuída local, comportamento incomum dos alimentadores ou reforço planejado da rede, esses fatores deverão ser refletidos na especificação.

A configuração do comutador de derivações deve ser selecionada considerando a realidade operacional. Em um alimentador urbano estável, derivações padrão sem carga podem ser suficientes. Em sistemas rurais nos quais a tensão da fonte varia significativamente, o valor prático da flexibilidade das derivações é maior. O objetivo não é complicar excessivamente o projeto, mas evitar um transformador que exija ajustes repetidos em campo para permanecer utilizável.

A impedância de curto-circuito é outro item que as equipes de compras às vezes tratam como uma formalidade fixa. Ela não é. A impedância afeta a corrente de falta e a regulação de tensão. Dar pouca atenção a esse aspecto pode criar problemas de coordenação com os dispositivos de proteção ou afetar o desempenho da tensão sob carga. Esse parâmetro deve ser verificado em relação ao restante da rede, especialmente ao substituir transformadores existentes em sistemas parcialmente modernizados.

O ambiente muda a resposta correta

Um transformador de distribuição imerso em óleo que apresenta bom desempenho em um local aberto e de clima ameno pode exigir tratamento diferente em uma região costeira, empoeirada, de alta altitude ou de alta temperatura. A proteção contra corrosão, a disposição dos radiadores, a seleção das buchas, a confiabilidade da vedação e os detalhes de preservação do óleo tornam-se mais importantes quando o ambiente de operação é mais severo.

Para instalações rurais, a entrada de poeira, a interferência de animais, a exposição a descargas atmosféricas e o acesso difícil para manutenção são preocupações recorrentes. Em áreas urbanas densas, o controle de vazamentos de óleo, o projeto de baixo ruído e as dimensões compactas frequentemente ganham prioridade. Nem todo projeto precisa de uma unidade altamente personalizada, mas todos se beneficiam de uma análise sobre o que pode dar errado no local durante os primeiros cinco anos.

Por isso, também é útil analisar o projeto mecânico, e não apenas as classificações elétricas. A resistência do tanque, os pontos de içamento, as dimensões dos canais da base, a disposição das interfaces dos cabos e as limitações de transporte podem afetar o risco de instalação. Um transformador fácil de produzir nem sempre é fácil de transportar para um local urbano estreito ou para uma região rural remota.

Perdas, eficiência e elevação de temperatura: o que comparar na análise das propostas

Ao comparar propostas, solicite aos fornecedores que esclareçam a base de seus valores de perdas e confirmem a norma aplicável e as condições de resfriamento. Às vezes, os compradores comparam a baixa perda em vazio de uma cotação com a baixa perda em carga de outra e presumem que ambas são igualmente favoráveis. Não são, a menos que o perfil de carregamento seja semelhante e a base de ensaio seja consistente.

A elevação de temperatura também deve ser analisada com realismo. Em climas quentes ou subestações urbanas fechadas, pequenas diferenças no projeto térmico podem influenciar a taxa de envelhecimento e a margem para sobrecarga. Se o projeto prevê crescimento futuro da demanda, um transformador com uma margem térmica um pouco maior pode reduzir a necessidade de substituição posteriormente. Isso não significa superdimensionar por hábito; significa entender se a carga “normal” de hoje continuará normal após a expansão da rede.

Em muitas aplicações de distribuição de média tensão, uma unidade como oTransformador de Distribuição de Potência Imerso em Óleo 15kV/0.4kV atende aos requisitos típicos de redução de tensão, mas a adequação ainda depende das condições do alimentador, do método de instalação e do comportamento da carga ao redor. O número do modelo, por si só, nunca deve encerrar a discussão.

Proteção, manutenção e o que as equipes de operação considerarão mais tarde

As equipes de projeto frequentemente se concentram intensamente na aquisição e no comissionamento, enquanto as equipes de operação assumem as consequências reais. Antes da seleção final, vale verificar quais acessórios são padrão, quais são opcionais e quais são realmente úteis para o local. Indicação do nível de óleo, monitoramento de temperatura, alívio de pressão, válvulas de drenagem e amostragem e identificação clara dos terminais não são temas glamorosos, mas afetam diretamente a facilidade de manutenção.

Para ativos rurais remotos, configurações mais simples e robustas costumam ser mais fáceis de administrar. Para instalações urbanas com maiores exigências de serviço, um monitoramento mais avançado pode ser justificável se apoiar a resposta a falhas ou a manutenção preventiva. O equilíbrio correto depende de como o proprietário realmente administra sua frota de ativos. Não existe uma resposta universal de equipamento “completo” que faça sentido em todos os lugares.

Faça uma pergunta prática durante a avaliação: se este transformador apresentar um problema no terceiro ano, com que rapidez poderão ser fornecidas peças de reposição, suporte técnico e orientações para solução de problemas? A capacidade de fabricação do fornecedor é importante, mas a disciplina do pós-venda também. Essa é uma das razões pelas quais muitos compradores preferem fabricantes com uma equipe de engenharia estabelecida, processos de produção controlados e uma abordagem consistente de gestão da qualidade, em vez de comerciantes que reúnem cotações de várias fontes desconhecidas.

Uma breve lista de verificação para os responsáveis pela decisão

Se o processo de seleção estiver se tornando muito abstrato, retome algumas verificações práticas:

• Qual é o padrão real de carregamento diário e sazonal?
• Quão estável é a tensão do lado primário e a faixa de derivações corresponde à realidade?
• O local é rural e exposto ou urbano e limitado, e como isso altera as prioridades de projeto?
• As perdas estão sendo comparadas com a mesma base entre os fornecedores?
• A instalação, a ventilação, a contenção do óleo e o acesso para manutenção funcionarão na prática?
• O fornecedor oferece análise técnica, documentação clara e suporte de serviço além do envio?

Essas perguntas parecem básicas, mas tendem a revelar a diferença entre um transformador que apenas atende a uma especificação e um transformador que realmente se adequa à estratégia do ativo da rede.

A melhor escolha geralmente é aquela com menos compromissos ocultos

Tanto para redes rurais quanto urbanas, escolher um transformador de distribuição imerso em óleo é, na realidade, um exercício de compatibilização do comportamento do equipamento com a realidade da rede. Capacidade, relação de tensão e preço são apenas a camada visível. As decisões mais importantes geralmente estão abaixo dela: estrutura de perdas, adequação das derivações, durabilidade ambiental, margem térmica, facilidade de manutenção e confiabilidade do fornecedor.

As decisões de compra mais seguras geralmente vêm de fornecedores dispostos a discutir abertamente os compromissos envolvidos. O posicionamento da Jinshida Electric em torno de uma fabricação focada na qualidade, capacidade técnica e suporte confiável de energia reflete o tipo de parceria que muitos projetos de infraestrutura e industriais procuram quando o objetivo não é apenas a entrega, mas a operação estável ao longo do tempo.

Se você está restringindo as opções agora, revise o diagrama unifilar, as condições do alimentador, as limitações do local e o crescimento esperado da carga antes de finalizar a programação do transformador. Essa rodada adicional de verificação técnica geralmente custa menos do que corrigir uma seleção equivocada após a instalação.
