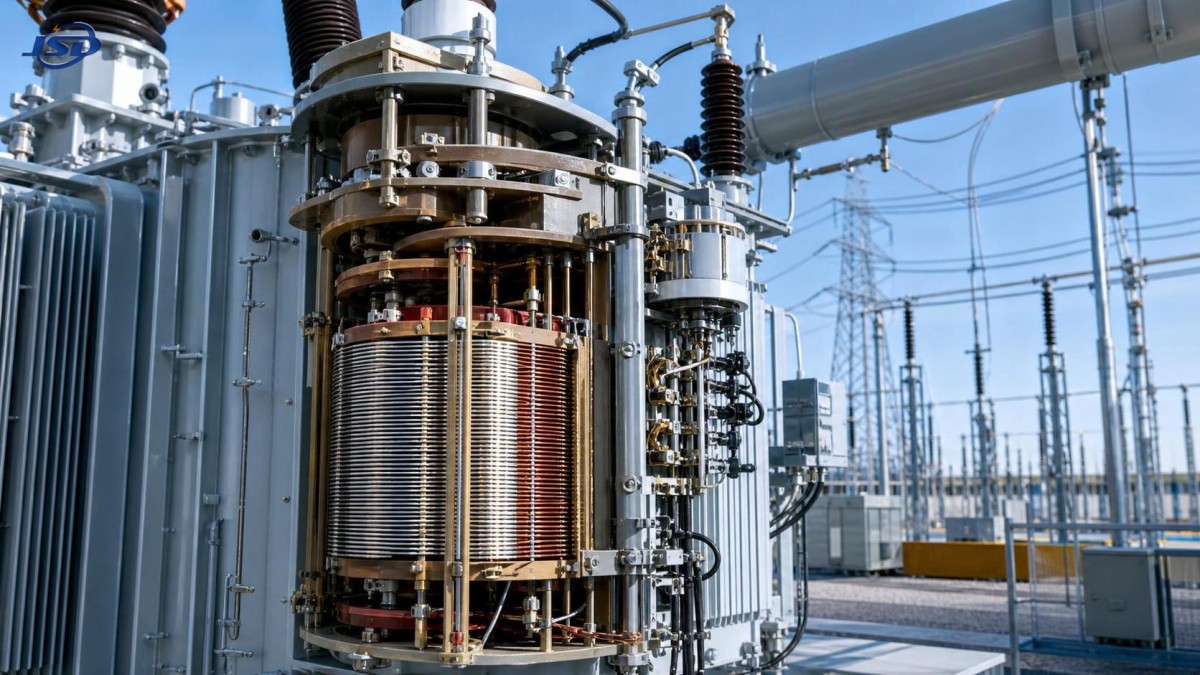

В каких случаях трансформатор с РПН целесообразен в проектах регулирования напряжения?

В проектах регулирования напряжения выбор трансформатора с РПН не всегда является необходимым решением, однако в системах с частыми изменениями нагрузки, большой протяжённостью фидеров или строгими требованиями к стабильности напряжения он может стать решающим преимуществом. Для технических специалистов вопрос обычно заключается не столько в том, «полезен ли РПН», сколько в том, «оправдают ли дополнительные сложность, стоимость и техническое обслуживание реальные потребности сети». Это различие имеет большое значение, особенно когда проект должен одновременно обеспечивать электрические характеристики и практичность эксплуатации на протяжении всего жизненного цикла.

В энергетике, промышленности, возобновляемой энергетике и инфраструктурных проектах отклонения напряжения редко вызываются только одним фактором. На подстанции могут ежедневно происходить колебания потребления. На предприятии крупные электродвигатели могут запускаться группами. Удалённый фидер может соответствовать требованиям без нагрузки, но выходить за допустимые пределы при пиковой нагрузке. В таких ситуациях трансформатор с фиксированным ответвлением может технически выполнять свою функцию, но при этом вынуждать операторов постоянно компенсировать отклонения в других участках системы. Именно в этот момент обычно и возникает вопрос о применении РПН.

Какие задачи действительно решает РПН в проектах регулирования напряжения

Переключатель ответвлений под нагрузкой позволяет регулировать ответвления трансформатора во включённом состоянии и под нагрузкой, благодаря чему напряжение можно корректировать без прерывания электроснабжения. На первый взгляд это кажется простым, однако для технического специалиста основная ценность такой функции заключается в предотвращении хронического пониженного напряжения в конце фидеров, повышенного напряжения в периоды малой нагрузки, нестабильности технологических процессов на чувствительных объектах и чрезмерной зависимости от ручного вмешательства.

Трансформатор с РПН целесообразен, когда система не может оставаться в допустимых пределах напряжения только за счёт статического проектирования. Если профиль напряжения сети существенно меняется в течение дня или в разные сезоны, фиксированные ответвления могут быть оптимальными лишь для части рабочего диапазона. РПН обеспечивает динамическую адаптацию.

Однако динамическая адаптация не всегда является лучшим решением. В некоторых проектах проблему можно эффективнее решить с помощью конденсаторных установок, линейных регуляторов напряжения, компенсации реактивной мощности, распределённых стратегий управления или даже модернизации проводников. РПН следует выбирать потому, что он устраняет основную эксплуатационную причину нестабильности сети, а не просто потому, что регулирование напряжения указано в спецификации.

Ситуации, в которых применение РПН обычно оправдано

Существует несколько условий проекта, при которых необходимость применения РПН становится значительно более обоснованной.

Частые и значительные изменения нагрузки

Если профиль нагрузки существенно изменяется через короткие интервалы времени, дрейф напряжения часто неизбежен. Промышленные парки, линии обработки стали, горнодобывающие предприятия, системы тягового электроснабжения железных дорог и узлы распределения смешанного назначения могут испытывать ступенчатые изменения нагрузки, за которыми трансформатор с фиксированным ответвлением не способен следить. В таких случаях РПН помогает поддерживать более узкий диапазон напряжения на вторичной стороне и снижает необходимость для операторов мириться с «достаточно приемлемым» напряжением в наиболее сложные периоды.

Большая протяжённость распределительных линий

Падение напряжения становится всё более существенным фактором, когда фидеры проложены на большие расстояния или питают рассредоточенные нагрузки. Даже правильно рассчитанный трансформатор может не обеспечить необходимое напряжение у удалённых потребителей после учёта импеданса линии и изменяющихся токов нагрузки. Если проект включает удалённую промышленную зону, расширение сельской сети или инфраструктурный коридор, трансформатор с РПН может обеспечить более стабильную точку управления на стороне источника.

Строгие требования к допустимым отклонениям напряжения

Одни нагрузки более устойчивы к отклонениям, чем другие. Осветительные сети, обычные нагревательные нагрузки и некоторые традиционные системы могут допускать более широкий диапазон колебаний. Чувствительная электроника, автоматизированные производственные линии, процессы с питанием от выпрямителей, медицинские учреждения, инфраструктура, связанная с обработкой данных, и прецизионное производство обычно не обладают такой устойчивостью. В этих условиях кратковременные отклонения напряжения могут не приводить к немедленным отключениям, но способны снижать качество процесса, увеличивать количество срабатываний защиты или создавать дополнительную нагрузку на подключённое оборудование.

Присоединение к сети при переменных потоках мощности

Проекты, связанные с возобновляемой энергетикой или распределённой генерацией, часто характеризуются изменением направления потоков мощности и переменными режимами работы. Интеграция солнечной и ветровой энергетики может изменять локальные характеристики напряжения таким образом, что ими трудно управлять с помощью статических настроек трансформатора. РПН особенно актуален там, где выдача мощности в сеть, непостоянная генерация и изменяющийся местный спрос формируют постоянно меняющиеся условия регулирования напряжения.

Когда РПН может быть не нужен или не должен быть первым выбором

Не каждая проблема регулирования должна приводить к выбору трансформатора с РПН. Более того, избыточные требования к трансформатору могут усложнить проект, который в противном случае оставался бы простым и надёжным.

Если входное электроснабжение стабильно, нагрузка на стороне потребителя относительно постоянна, а изменения напряжения остаются в допустимых пределах для конкретного технологического процесса, может быть достаточно переключателя ответвлений без возбуждения. Это часто справедливо для компактных промышленных систем с предсказуемым режимом работы или для применений, где технологическое оборудование уже имеет встроенный допуск по напряжению либо устройства кондиционирования электроэнергии.

РПН также может быть не лучшей первоначальной мерой, если настоящая проблема находится в другом месте. Слабый фидер, неудовлетворительное управление реактивной мощностью, недостаточное сечение проводников или неправильная конфигурация системы могут создавать симптомы, которые РПН лишь частично маскирует. Специалистам следует проявлять осторожность, если проблему регулирования пытаются решить на уровне трансформатора только потому, что это наиболее очевидное вмешательство, а не потому, что оно является технически наиболее подходящим.

Ещё один фактор — культура технического обслуживания. РПН включает подвижные элементы, логику управления и требования к сервисному обслуживанию. Если на объекте отсутствуют возможности или дисциплина для надлежащего контроля и обслуживания такого оборудования, ожидаемый эффект регулирования со временем может снизиться. На удалённых объектах или предприятиях с небольшим штатом простота может иметь большую ценность, чем теоретически более высокая точность управления.

Ключевые критерии оценки перед выбором трансформатора с РПН

Большинство технических оценок становится более понятным, когда вопрос меняется с «Нужен ли нам РПН?» на «Какие эксплуатационные данные показывают, что РПН необходим?». Следующие критерии обычно формируют наиболее эффективную основу для принятия решения.

Диапазон изменений напряжения во времени

Проанализируйте фактические или рассчитанные профили напряжения при различных условиях нагрузки. Если система остаётся в требуемых пределах без динамического переключения ответвлений, РПН может дать ограниченный эффект. Если напряжение регулярно выходит за допустимые пороги в нормальном режиме работы, необходимость его применения становится более очевидной.

Характер изменения нагрузки

Учитывайте не только пиковую нагрузку, но и скорость её изменения, разнообразие нагрузок и циклический характер переключений. Плавные суточные изменения легче контролировать, чем резкие повторяющиеся скачки. РПН становится более полезным, когда сеть испытывает регулярные эксплуатационные колебания, а не редкие исключительные события.

Место возникновения проблемы с регулированием

Определите, сосредоточено ли отклонение напряжения на выводах трансформатора, вдоль фидеров или на конечном оборудовании. Если проблема возникает глубоко в распределительной сети, локальные корректирующие устройства могут превзойти регулирование на основе трансформатора. Если трансформатор является наиболее эффективной точкой управления всей системой, применение РПН становится более обоснованным.

Согласование с существующими устройствами

Регулирование напряжения нельзя оценивать изолированно. Конденсаторные установки, STATCOM, схемы AVR, линейные регуляторы, системы управления инверторами и настройки защиты — всё это влияет на то, улучшит ли РПН работу системы или усложнит её. Неправильное согласование может привести к чрезмерному числу переключений, колебаниям регулирования или конфликтующим управляющим воздействиям.

Критичность эксплуатации

Оцените последствия выхода напряжения за целевой диапазон. Приведёт ли это лишь к умеренному снижению эффективности или к потере производства? Это вопрос комфорта или безопасности технологического процесса? Проекты с высокой эксплуатационной чувствительностью обычно быстрее оправдывают инвестиции в более точное управление, чем проекты с низкой критичностью.

Промышленные применения и применения с выпрямителями требуют особого внимания

В некоторых отраслях регулирование напряжения связано не только с поддержанием общих параметров распределительной сети в нормативных пределах. Оно напрямую влияет на преобразовательное оборудование, тепловые характеристики и стабильность процесса. Это особенно справедливо для выпрямительных установок, электрохимических процессов, систем, связанных с тяговым электроснабжением, и мощных нагрузок постоянного тока, где характеристики трансформатора тесно связаны с работой оборудования на стороне потребителя.

Специалистам, работающим над такими системами, может быть полезно сравнить стандартные варианты трансформаторов для регулирования напряжения с более специализированными конструкциями, такими как специальный трансформатор для гальванической развязки и выпрямительных установок. В проектах, где одновременно важны гальваническая развязка, гармоники, режим работы выпрямителя и требования к регулированию, специализированный подход к конструкции трансформатора иногда позволяет получить более эффективное комплексное решение, чем рассмотрение регулирования напряжения как отдельной задачи.

Компромисс, который нельзя игнорировать: эффект регулирования и нагрузка от переключений

РПН повышает гибкость, но гибкость имеет механическую цену. Более частые переключения ответвлений могут означать повышенный износ, более строгие интервалы технического обслуживания и более высокие требования к настройке управления. Спецификация, предусматривающая исключительно жёсткое регулирование напряжения без учёта реальных условий эксплуатации, может привести к чрезмерному количеству переключений и ненужному сокращению межсервисных интервалов.

Именно поэтому настройки имеют не меньшее значение, чем само оборудование. Зона нечувствительности, выдержка времени, логика управления и согласование с устройствами компенсации реактивной мощности влияют на то, будет ли переключатель ответвлений работать рационально или чрезмерно чувствительно. Техническим специалистам следует оценивать не только наличие РПН, но и способ его управления в реальных условиях эксплуатации.

С практической точки зрения лучшие проекты — это обычно не проекты с наиболее агрессивной стратегией регулирования. Это проекты, в которых характеристики трансформатора, системы управления и сети достаточно хорошо согласованы, чтобы переключения происходили при необходимости, но не при каждом незначительном изменении режима системы.

Полезный подход к оценке соответствия проекта

Если ваш проект имеет стабильный источник питания, небольшую электрическую протяжённость, предсказуемый спрос и оборудование, допускающее умеренные изменения напряжения, РПН может быть не нужен. Если проект характеризуется динамической нагрузкой, чувствительными к напряжению процессами, удалёнными фидерами или переменной генерацией, аргументы в пользу РПН становятся сильнее. А если недостаточный контроль напряжения может привести к эксплуатационным, качественным или надёжностным последствиям, то трансформатор с РПН часто переходит из категории «желательно иметь» в категорию «технически обоснованное решение».

Для компаний, работающих в сфере оборудования для передачи и распределения электроэнергии, общая цель заключается не в применении одной и той же стратегии выбора трансформатора для каждого проекта, а в соответствии конструкции оборудования реальным характеристикам сети. Такой подход становится всё более важным по мере усложнения энергосистем и роста требований промышленных потребителей к эффективности и устойчивости. Производители, располагающие сильной инженерной поддержкой, организованным производством и опытом проектирования с учётом конкретного применения, могут приносить здесь реальную пользу — не за счёт навязывания избыточной сложности, а помогая специалистам определить необходимый уровень управления.

Jinshida Electric Power Technology Co., Ltd. работает в этом направлении, поддерживая проекты строительства электросетей, промышленного производства, новой энергетики и инфраструктуры с помощью решений в области электрооборудования, разработанных с учётом безопасности, энергоэффективности и надёжности эксплуатации. Для технических команд, оценивающих схемы регулирования напряжения, такое понимание области применения зачастую не менее важно, чем сама спецификация трансформатора.

Итоговая оценка: когда это имеет смысл?

Трансформатор с РПН имеет смысл, когда условия по напряжению изменяются настолько часто и существенно, а стабильность работы настолько критична, что статический выбор ответвления уже не обеспечивает требуемые характеристики системы. Он наиболее ценен там, где важна непрерывность эксплуатации, условия работы фидеров не допускают значительных электрических отклонений, а стоимость нестабильного напряжения выше стоимости дополнительной сложности управления.

Для технических специалистов решение должно основываться на измеренных характеристиках, моделировании системы и реалистичной оценке возможностей технического обслуживания. РПН не является универсальным ответом для каждого проекта регулирования напряжения. Однако когда сеть работает в динамичном режиме, а допустимый диапазон отклонений узок, он становится одним из наиболее эффективных доступных инструментов.
