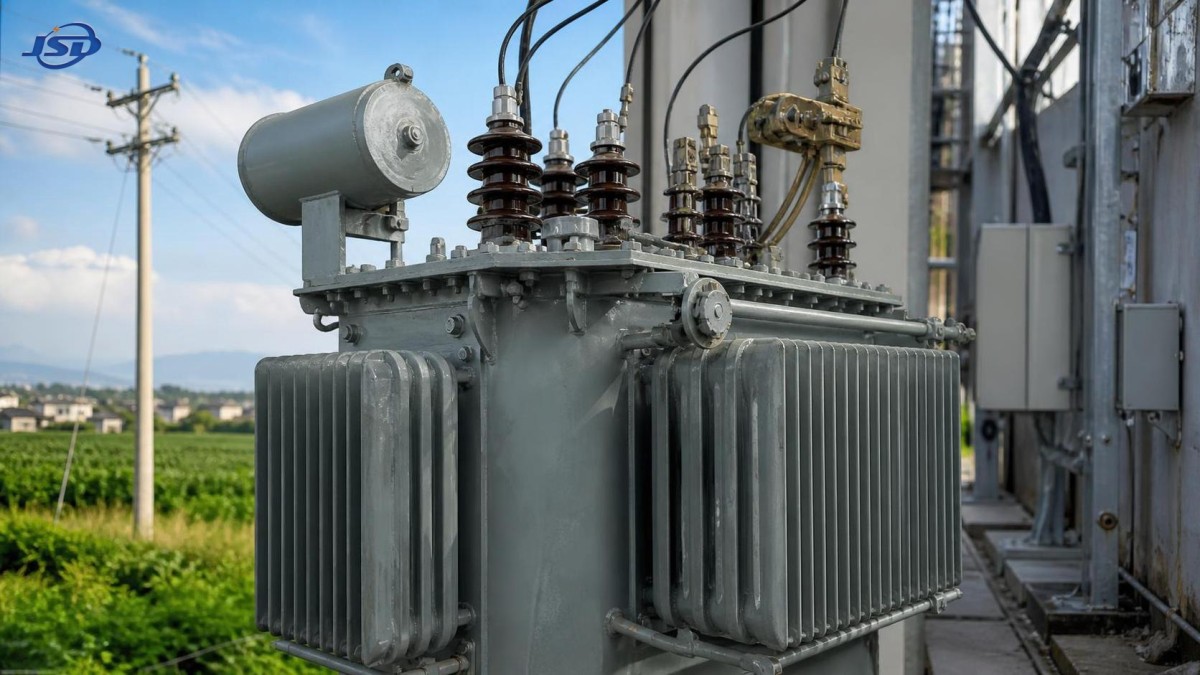

Cómo elegir un transformador de distribución sumergido en aceite para redes rurales y urbanas

Elegir para la red que realmente tiene, no para la que aparece en el papel

Elegir el transformador de distribución sumergido en aceite adecuado rara vez consiste únicamente en revisar los datos de placa. En proyectos de redes rurales y urbanas, una misma capacidad nominal puede comportarse de manera muy diferente cuando se enfrenta a las condiciones reales del sitio: líneas rurales largas con amplias fluctuaciones de tensión, subestaciones urbanas compactas con límites de ruido más estrictos, cargas comerciales mixtas, flujo inverso procedente de instalaciones solares en tejados o dificultades de acceso para el mantenimiento. Para los responsables de proyectos, esto significa que la selección del transformador debe relacionar los parámetros eléctricos con las condiciones de construcción, los hábitos operativos y los riesgos durante todo el ciclo de vida.

A menudo se prefiere un transformador de distribución sumergido en aceite porque ofrece una alta tolerancia a las sobrecargas en muchas aplicaciones prácticas, una disipación térmica estable y un sistema de mantenimiento consolidado. Sin embargo, la «idoneidad» depende del contexto. Tanto una ampliación de red eléctrica rural como un proyecto de densificación urbana pueden especificar 15kV/0.4kV, pero el margen de diseño adecuado, el equilibrio de pérdidas, la estructura del tanque y los detalles de protección pueden ser muy diferentes.

Un error común es comenzar por el precio por kVA y retroceder desde ahí. En la práctica, la mejor secuencia suele ser analizar el perfil de carga, las condiciones de la red, el entorno de instalación y, posteriormente, comparar las ofertas de compra. Este orden normalmente permite evitar más sorpresas desagradables después de la puesta en tensión.

Comience por la forma de la carga, no solo por la carga conectada

La primera pregunta no es simplemente «¿Qué capacidad necesitamos?», sino «¿Cómo se utilizará este transformador a lo largo del día y de las estaciones?». En las redes rurales, la demanda puede ser reducida durante gran parte del día y aumentar considerablemente durante el riego, el procesamiento de cereales o la calefacción y refrigeración estacionales. En las redes urbanas, la carga suele ser más densa y continua, pero presenta picos más pronunciados debido a edificios comerciales, torres residenciales, carga de vehículos eléctricos o pequeñas industrias.

Esta diferencia es importante porque las pérdidas del transformador se dividen entre pérdidas en vacío y pérdidas en carga. Si la unidad permanecerá energizada durante todo el año con una carga media relativamente baja, las pérdidas en vacío merecen especial atención. Si el proyecto prevé una carga elevada sostenida, las pérdidas en carga relacionadas con los conductores y los devanados adquieren mayor relevancia económica con el tiempo. El precio de compra más bajo no siempre representa el menor coste total de propiedad.

También conviene comprobar si la carga está equilibrada entre las fases y si se prevé la presencia de armónicos. Los usuarios rurales con numerosas derivaciones monofásicas pueden generar desequilibrios. Los edificios urbanos con ascensores, accionamientos, equipos de datos y electrónica de potencia pueden someter al transformador a esfuerzos diferentes. Si la calidad real de la carga es deficiente, un transformador que parece adecuado sobre el papel puede funcionar a una temperatura superior a la prevista.

Los proyectos rurales y urbanos fallan de maneras diferentes

Los proyectos rurales suelen estar limitados por la distancia, la exposición y la facilidad de servicio. Las largas líneas de distribución pueden provocar caídas de tensión, especialmente durante los picos de demanda o cuando el tamaño de los conductores está limitado. En este contexto, la configuración de las tomas deja de ser una simple nota técnica. Influye en que los usuarios situados aguas abajo reciban una tensión aceptable en las condiciones reales de funcionamiento. Si la red local presenta variaciones estacionales conocidas, el rango de tomas debe revisarse tomando como referencia los registros de tensión del campo, en lugar de darlo por supuesto.

Los proyectos urbanos, por otro lado, suelen concentrar más riesgos en un espacio menor. El transformador puede instalarse cerca de edificios ocupados, en salas subterráneas o parcialmente cerradas, sótanos de cables, quioscos situados junto a la carretera o subestaciones prefabricadas. En este caso, la disipación térmica, las distancias de seguridad, la separación contra incendios, la ventilación y el ruido se convierten en factores de selección inmediatos. Un transformador técnicamente sólido puede seguir siendo una elección inadecuada si el sitio no permite una contención segura del aceite o un acceso adecuado para el mantenimiento.

Por eso los fabricantes con experiencia suelen plantear mejores preguntas desde el principio. Empresas como Jinshida Electric Power Technology, centradas en la I+D, fabricación y aplicación de equipos de transmisión y distribución eléctrica, normalmente entienden que la idoneidad de un transformador está vinculada a las condiciones del proyecto y no solo a los datos del catálogo. Para los compradores, este tipo de diálogo técnico suele ser más importante que disponer de una amplia lista de productos.

El nivel de tensión, el rango de tomas y la impedancia merecen más atención de la habitual

En muchos proyectos de distribución, la clase básica de tensión puede parecer sencilla, pero los detalles aún deben verificarse. Las tensiones nominales primaria y secundaria deben coincidir con la arquitectura real de la red, no con el valor predeterminado histórico. Si existe generación distribuida local, un comportamiento inusual de los alimentadores o una ampliación prevista de la red, estos aspectos deben reflejarse en la especificación.

La configuración del cambiador de tomas debe seleccionarse teniendo en cuenta la realidad operativa. En un alimentador urbano estable, pueden ser suficientes las tomas estándar sin carga. En los sistemas rurales, donde la tensión de alimentación varía de forma más significativa, el valor práctico de la flexibilidad de las tomas es mayor. El objetivo no es complicar excesivamente el diseño, sino evitar un transformador que necesite ajustes repetidos en campo para seguir siendo utilizable.

La impedancia de cortocircuito es otro aspecto que los equipos de compras tratan a veces como una formalidad fija. No lo es. La impedancia afecta a la corriente de falla y a la regulación de tensión. Prestarle poca atención puede provocar problemas de coordinación con los dispositivos de protección o afectar al comportamiento de la tensión bajo carga. Este parámetro debe comprobarse en relación con el resto de la red, especialmente cuando se sustituyen transformadores existentes en sistemas parcialmente modernizados.

El entorno modifica la respuesta adecuada

Un transformador de distribución sumergido en aceite que funciona bien en un sitio abierto y de clima moderado puede requerir un tratamiento diferente en una ubicación costera, polvorienta, de gran altitud o con altas temperaturas. La protección contra la corrosión, la disposición de los radiadores, la selección de los aisladores pasantes, la fiabilidad del sellado y los detalles de conservación del aceite adquieren mayor importancia cuando el entorno de operación es más exigente.

En las instalaciones rurales, la entrada de polvo, la interferencia de animales, la exposición a los rayos y las dificultades de acceso para el mantenimiento son preocupaciones recurrentes. En las zonas urbanas densas, el control de fugas de aceite, el diseño de bajo nivel de ruido y las dimensiones compactas suelen ocupar un lugar prioritario. No todos los proyectos necesitan una unidad altamente personalizada, pero todos se benefician de preguntarse qué puede salir mal en el sitio durante los primeros cinco años.

Por esta razón también conviene revisar el diseño mecánico y no solo las características eléctricas. La resistencia del tanque, los puntos de elevación, las dimensiones de los perfiles de base, la disposición de las interfaces de cables y las limitaciones de transporte pueden afectar al riesgo de instalación. Un transformador fácil de fabricar no siempre es fácil de entregar en un emplazamiento urbano estrecho o en una ubicación rural remota.

Pérdidas, eficiencia y aumento de temperatura: qué comparar durante la revisión de ofertas

Al comparar ofertas, solicite a los proveedores que aclaren la base de sus cifras de pérdidas y confirmen la norma y las condiciones de refrigeración aplicables. A veces los compradores comparan las bajas pérdidas en vacío de una cotización con las bajas pérdidas en carga de otra y suponen que ambas son igualmente favorables. No lo son, a menos que el perfil de carga sea similar y la base de ensayo sea coherente.

El aumento de temperatura también debe revisarse con realismo. En climas cálidos o en subestaciones urbanas cerradas, pequeñas diferencias en el diseño térmico pueden influir en la velocidad de envejecimiento y en el margen de sobrecarga. Si el proyecto prevé un crecimiento futuro de la demanda, un transformador con un margen térmico ligeramente mayor puede reducir posteriormente la presión de sustitución. Esto no significa sobredimensionar por costumbre, sino comprender si la carga «normal» de hoy seguirá siendo normal después de la ampliación de la red.

En muchas aplicaciones de distribución de media tensión, una unidad como elTransformador de distribución eléctrica sumergido en aceite de 15kV/0.4kV se adapta a los requisitos habituales de reducción de tensión, pero su idoneidad sigue dependiendo de las condiciones del alimentador, el método de instalación y el comportamiento de la carga circundante. El número de modelo por sí solo nunca debería cerrar el debate.

Protección, mantenimiento y lo que les importará más adelante a los equipos de operación

Los equipos de proyecto suelen centrarse intensamente en la compra y la puesta en servicio, mientras que los equipos de operación heredan las consecuencias reales. Antes de la selección final, conviene comprobar qué accesorios son estándar, cuáles son opcionales y cuáles resultan realmente útiles para el sitio. El indicador de nivel de aceite, la supervisión de temperatura, el dispositivo de alivio de presión, las válvulas de drenaje y muestreo y la identificación clara de los terminales no son aspectos llamativos, pero afectan directamente a la facilidad de mantenimiento.

Para los activos rurales remotos, las configuraciones más sencillas y robustas suelen ser más fáciles de gestionar. En las instalaciones urbanas con mayores exigencias de servicio, una mejor supervisión puede estar justificada si facilita la respuesta ante fallas o el mantenimiento preventivo. El equilibrio adecuado depende de cómo gestione realmente el propietario su conjunto de activos. No existe una respuesta universal de equipamiento completo que tenga sentido en todas partes.

Durante la evaluación, plantee una pregunta práctica: si este transformador desarrolla un problema en el tercer año, ¿con qué rapidez pueden proporcionarse las piezas de repuesto, el soporte técnico y las instrucciones para la resolución de problemas? La capacidad de fabricación del proveedor es importante, pero también lo es su disciplina posventa. Esta es una de las razones por las que muchos compradores prefieren fabricantes con un equipo de ingeniería consolidado, procesos de producción controlados y un enfoque coherente de gestión de la calidad, en lugar de intermediarios que reúnen cotizaciones de múltiples fuentes desconocidas.

Una breve lista de comprobación para los responsables de la toma de decisiones

Si el proceso de selección se está volviendo demasiado abstracto, vuelva a unas pocas comprobaciones concretas:

• ¿Cuál es el patrón real de carga diario y estacional?
• ¿Qué tan estable es la tensión del lado primario y el rango de tomas se adapta a esa realidad?
• ¿El sitio está expuesto por encontrarse en una zona rural o limitado por ubicarse en una zona urbana, y cómo cambia esto las prioridades de diseño?
• ¿Se están comparando las pérdidas con la misma base entre los distintos proveedores?
• ¿Funcionarán realmente la instalación, la ventilación, la contención del aceite y el acceso para el mantenimiento?
• ¿El proveedor ofrece revisión técnica, documentación clara y soporte de servicio más allá del envío?

Estas preguntas parecen básicas, pero suelen revelar la diferencia entre un transformador que simplemente cumple una especificación y otro que realmente se adapta a la estrategia de activos de la red.

La mejor elección suele ser la que presenta menos compromisos ocultos

Tanto en las redes rurales como en las urbanas, elegir un transformador de distribución sumergido en aceite consiste realmente en adaptar el comportamiento del equipo a la realidad de la red. La capacidad, la relación de tensión y el precio son solo la capa visible. Las decisiones más importantes suelen encontrarse debajo: la estructura de pérdidas, la adecuación de las tomas, la durabilidad ambiental, el margen térmico, la facilidad de mantenimiento y la fiabilidad del proveedor.

Las decisiones de compra más seguras suelen proceder de proveedores dispuestos a analizar abiertamente las ventajas y desventajas. El posicionamiento de Jinshida Electric en torno a una fabricación orientada a la calidad, la capacidad técnica y un suministro eléctrico fiable refleja el tipo de colaboración que muchos proyectos industriales y de infraestructura buscan cuando el objetivo no es solo la entrega, sino también un funcionamiento estable a lo largo del tiempo.

Si ahora está reduciendo las opciones, revise el diagrama unifilar, las condiciones de los alimentadores, las limitaciones del sitio y el crecimiento previsto de la carga antes de finalizar la planificación del transformador. Esta ronda adicional de comprobación técnica suele ser menos costosa que resolver una selección incorrecta después de la instalación.
