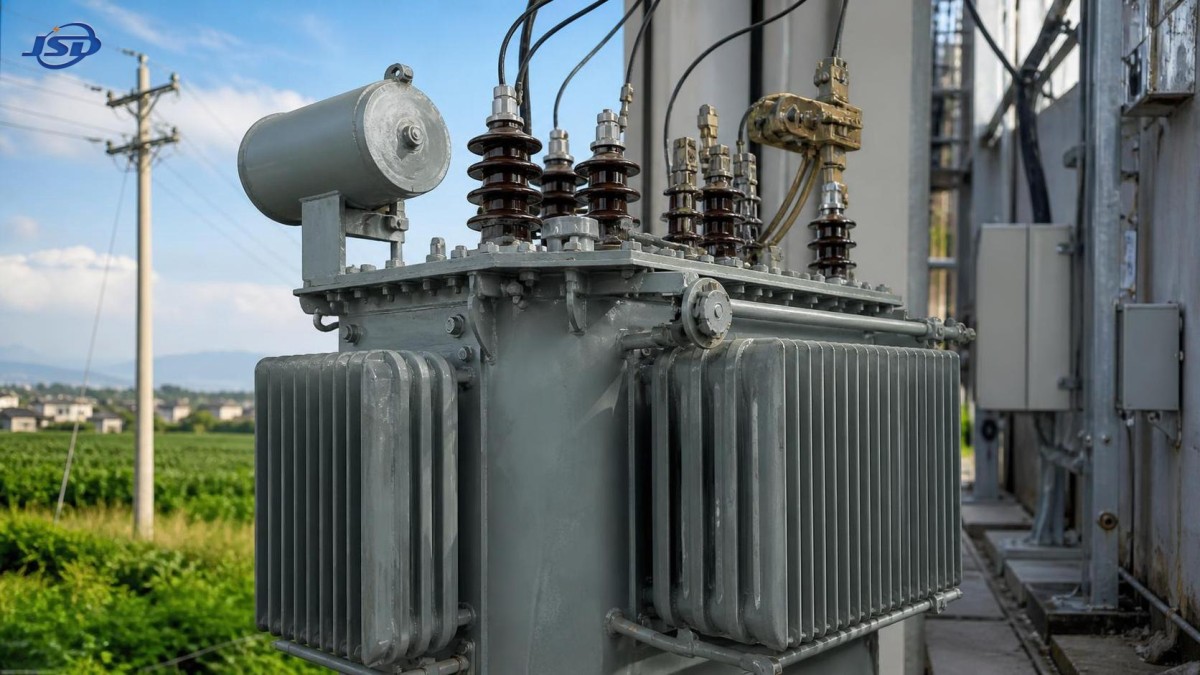

Comment choisir un transformateur de distribution immergé dans l’huile pour les réseaux ruraux et urbains

Choisir un transformateur adapté au réseau réel, et non à celui indiqué sur le papier

Choisir le bon transformateur de distribution immergé dans l’huile est rarement une simple question de plaque signalétique. Dans les projets de réseaux ruraux et urbains, une même puissance assignée peut se comporter très différemment une fois confrontée aux conditions réelles du site : longues lignes rurales avec de fortes fluctuations de tension, postes urbains compacts soumis à des limites acoustiques strictes, charges commerciales mixtes, réinjection de l’énergie solaire en toiture ou accès difficile pour la maintenance. Pour les chefs de projet, cela signifie que le choix du transformateur doit relier les paramètres électriques aux conditions de construction, aux habitudes d’exploitation et aux risques sur l’ensemble du cycle de vie.

Un transformateur de distribution immergé dans l’huile est souvent privilégié parce qu’il offre une bonne tolérance aux surcharges dans de nombreuses applications pratiques, une dissipation thermique stable et un cadre de maintenance éprouvé. Toutefois, la notion d’« adéquation » dépend du contexte. Une extension de réseau rural et un projet d’insertion urbaine peuvent tous deux spécifier 15kV/0.4kV, mais la marge de conception appropriée, l’équilibre des pertes, la structure de la cuve et les détails de protection peuvent être très différents.

Une erreur courante consiste à commencer par le prix par kVA et à remonter ensuite jusqu’aux exigences. En pratique, il est préférable de suivre l’ordre suivant : profil de charge, état du réseau, environnement d’installation, puis comparaison des offres. Cette séquence permet généralement de réduire les mauvaises surprises après la mise sous tension.

Commencer par le profil de charge, et non uniquement par la charge raccordée

La première question n’est pas simplement « De quelle puissance avons-nous besoin ? », mais plutôt « Comment ce transformateur sera-t-il utilisé au cours de la journée et des différentes saisons ? » Dans les réseaux ruraux, la demande peut rester faible une grande partie de la journée et connaître des pointes pendant l’irrigation, la transformation des céréales ou le chauffage et la climatisation saisonniers. Dans les réseaux urbains, la charge est souvent plus dense et plus continue, mais elle peut présenter des pointes plus marquées dues aux bâtiments commerciaux, aux tours résidentielles, à la recharge des véhicules électriques ou aux petites industries.

Cette distinction est importante, car les pertes du transformateur se répartissent entre les pertes à vide et les pertes en charge. Si l’unité reste sous tension toute l’année avec une charge moyenne relativement faible, les pertes à vide doivent faire l’objet d’une attention particulière. Si le projet prévoit une charge élevée et durable, les pertes en charge liées aux conducteurs et aux enroulements deviennent financièrement plus importantes au fil du temps. Le prix d’achat le plus bas n’est pas toujours synonyme de coût total de possession le plus faible.

Il convient également de vérifier si la charge est équilibrée entre les phases et si la présence d’harmoniques est prévisible. Dans les réseaux ruraux, de nombreux départs monophasés peuvent provoquer un déséquilibre. Dans les bâtiments urbains, les ascenseurs, les variateurs, les équipements informatiques et l’électronique de puissance peuvent solliciter le transformateur de manière différente. Si la qualité réelle de la charge est médiocre, un transformateur qui semble suffisant sur le papier peut fonctionner à une température supérieure aux prévisions.

Les projets ruraux et urbains échouent de manière différente

Les projets ruraux sont souvent limités par la distance, l’exposition et la facilité d’entretien. Les longues lignes de distribution peuvent provoquer des chutes de tension, notamment aux heures de pointe ou lorsque la section des conducteurs est limitée. Dans ce contexte, la configuration des prises ne constitue pas un simple détail technique. Elle détermine si les utilisateurs en aval reçoivent une tension acceptable dans les conditions réelles d’exploitation. Si le réseau local présente des variations saisonnières connues, la plage de prises doit être examinée à partir des relevés de tension sur le terrain plutôt que supposée.

Les projets urbains, en revanche, concentrent généralement davantage de risques dans un espace plus restreint. Le transformateur peut être installé à proximité de bâtiments occupés, dans des locaux souterrains ou semi-clos, des sous-sols techniques de câbles, des kiosques en bord de route ou des postes préfabriqués. Dans ce cas, la dissipation thermique, les distances de dégagement, la séparation coupe-feu, la ventilation et le bruit deviennent immédiatement des facteurs de sélection. Un transformateur techniquement performant peut néanmoins s’avérer inadéquat si le site ne permet pas un confinement sûr de l’huile ou un accès correct pour la maintenance.

C’est dans ce domaine que les fabricants expérimentés ont tendance à poser plus tôt les bonnes questions. Des entreprises telles que Jinshida Electric Power Technology, spécialisées dans la R&D, la fabrication et l’application d’équipements de transmission et de distribution d’énergie, comprennent généralement que l’adéquation d’un transformateur dépend des conditions du projet, et pas uniquement des données du catalogue. Pour les acheteurs, ce type de dialogue technique est souvent plus important qu’une vaste liste de produits.

Le niveau de tension, la plage de prises et l’impédance méritent davantage d’attention

Pour de nombreux projets de distribution, la classe de tension de base peut sembler évidente, mais les détails doivent tout de même être vérifiés. Les tensions assignées primaire et secondaire doivent correspondre à l’architecture réelle du réseau, et non à une configuration historique par défaut. Si le réseau comporte une production décentralisée, un comportement inhabituel des départs ou un renforcement prévu, ces éléments doivent être pris en compte dans les spécifications.

La configuration du changeur de prises doit être choisie en fonction des conditions réelles d’exploitation. Sur un départ urbain stable, des prises hors charge standard peuvent suffire. Dans les réseaux ruraux où la tension de source varie davantage, la flexibilité des prises présente une valeur pratique supérieure. L’objectif n’est pas de complexifier inutilement la conception, mais d’éviter un transformateur nécessitant des réglages répétés sur le terrain pour rester utilisable.

L’impédance de court-circuit est un autre élément que les équipes d’approvisionnement traitent parfois comme une simple formalité fixe. Ce n’est pas le cas. L’impédance influence le courant de défaut et la régulation de tension. Un manque d’attention sur ce point peut créer des problèmes de coordination avec les dispositifs de protection ou affecter les performances de tension en charge. Ce paramètre doit être vérifié par rapport au reste du réseau, notamment lors du remplacement de transformateurs existants dans des systèmes partiellement modernisés.

L’environnement modifie la solution appropriée

Un transformateur de distribution immergé dans l’huile qui fonctionne bien sur un site ouvert et soumis à un climat modéré peut nécessiter un traitement différent dans une zone côtière, poussiéreuse, de haute altitude ou à température élevée. La protection contre la corrosion, la disposition des radiateurs, le choix des traversées, la fiabilité de l’étanchéité et les dispositifs de conservation de l’huile deviennent tous plus importants lorsque l’environnement d’exploitation est plus sévère.

Pour les installations rurales, la pénétration de poussière, les interférences animales, l’exposition à la foudre et les difficultés d’accès pour la maintenance sont des préoccupations récurrentes. Dans les zones urbaines denses, la maîtrise des fuites d’huile, la conception à faible niveau sonore et l’encombrement compact remontent souvent dans la liste des priorités. Tous les projets n’ont pas besoin d’une unité hautement personnalisée, mais chaque projet bénéficie d’une réflexion sur les problèmes susceptibles de survenir sur le site au cours des cinq premières années.

C’est également pourquoi il est utile d’examiner la conception mécanique, et pas seulement les caractéristiques électriques. La résistance de la cuve, les points de levage, les dimensions des profilés de base, la disposition des interfaces de câbles et les contraintes de transport peuvent tous influer sur le risque d’installation. Un transformateur facile à produire n’est pas toujours facile à livrer sur un site urbain étroit ou dans un emplacement rural isolé.

Pertes, rendement et échauffement : éléments à comparer lors de l’examen des offres

Lors de la comparaison des offres, demandez aux fournisseurs de préciser la base de calcul de leurs valeurs de pertes et de confirmer la norme applicable ainsi que les conditions de refroidissement. Les acheteurs comparent parfois la faible perte à vide d’une offre avec la faible perte en charge d’une autre et supposent que les deux sont également avantageuses. Ce n’est pas le cas, sauf si les profils de charge sont similaires et si la base d’essai est cohérente.

L’échauffement doit également être examiné de manière réaliste. Dans les climats chauds ou les postes urbains fermés, de petites différences dans la conception thermique peuvent influencer le taux de vieillissement et la marge de surcharge. Si le projet prévoit une croissance future de la demande, un transformateur disposant d’une marge thermique légèrement supérieure peut réduire la pression liée au remplacement ultérieur. Cela ne signifie pas qu’il faut systématiquement surdimensionner, mais qu’il faut déterminer si la charge « normale » d’aujourd’hui le restera après l’extension du réseau.

Dans de nombreuses applications de distribution moyenne tension, une unité telle que letransformateur de distribution électrique immergé dans l’huile 15kV/0.4kV répond aux exigences courantes d’abaissement de tension, mais son adéquation dépend toujours des conditions du départ environnant, de la méthode d’installation et du comportement de la charge. Le seul numéro de modèle ne doit jamais clore la discussion.

Protection, maintenance et éléments importants pour les équipes d’exploitation

Les équipes de projet se concentrent souvent fortement sur l’approvisionnement et la mise en service, tandis que les équipes d’exploitation héritent des conséquences réelles. Avant la sélection finale, il convient de vérifier quels accessoires sont standard, lesquels sont optionnels et lesquels sont réellement utiles pour le site. L’indication du niveau d’huile, la surveillance de la température, la soupape de surpression, les vannes de vidange et d’échantillonnage ainsi qu’un marquage clair des bornes ne sont pas des sujets particulièrement attractifs, mais ils influencent directement la facilité de maintenance.

Pour les équipements ruraux éloignés, des configurations plus simples et plus robustes sont souvent plus faciles à exploiter. Pour les installations urbaines soumises à des exigences de service plus élevées, une surveillance renforcée peut être justifiée si elle facilite la réponse aux défauts ou la maintenance préventive. Le bon équilibre dépend de la manière dont le propriétaire gère réellement son parc d’équipements. Il n’existe pas de solution universelle « entièrement équipée » pertinente partout.

Posez une question pratique lors de l’évaluation : si ce transformateur rencontre un problème au cours de sa troisième année, dans quel délai les pièces de rechange, l’assistance technique et les conseils de dépannage peuvent-ils être fournis ? Les capacités de fabrication du fournisseur sont importantes, mais la rigueur du service après-vente l’est également. C’est l’une des raisons pour lesquelles de nombreux acheteurs préfèrent des fabricants disposant d’une équipe d’ingénierie établie, de processus de production maîtrisés et d’une approche cohérente de la gestion de la qualité, plutôt que des négociants élaborant des offres à partir de plusieurs sources inconnues.

Une courte liste de contrôle pour les décideurs

Si le processus de sélection devient trop abstrait, revenez à quelques vérifications concrètes :

• Quel est le profil réel de charge quotidien et saisonnier ?
• Quelle est la stabilité de la tension côté primaire et la plage de prises correspond-elle à cette réalité ?
• Le site est-il exposé en milieu rural ou soumis à des contraintes urbaines, et quelles sont les conséquences sur les priorités de conception ?
• Les pertes sont-elles comparées sur une base identique entre les fournisseurs ?
• L’installation, la ventilation, le confinement de l’huile et l’accès pour la maintenance fonctionneront-ils réellement ?
• Le fournisseur propose-t-il une revue technique, une documentation claire et une assistance après-vente allant au-delà de l’expédition ?

Ces questions peuvent sembler élémentaires, mais elles tendent à révéler la différence entre un transformateur qui satisfait simplement une spécification et un transformateur qui correspond réellement à la stratégie d’exploitation de l’actif du réseau.

Le meilleur choix est généralement celui qui comporte le moins de compromis cachés

Pour les réseaux ruraux comme pour les réseaux urbains, choisir un transformateur de distribution immergé dans l’huile revient véritablement à faire correspondre le comportement de l’équipement à la réalité du réseau. La puissance, le rapport de tension et le prix ne représentent que la partie visible. Les décisions les plus déterminantes concernent souvent la structure des pertes, l’adéquation des prises, la résistance aux conditions environnementales, la marge thermique, la facilité de maintenance et la fiabilité du fournisseur.

Les décisions d’achat les plus sûres proviennent généralement de fournisseurs disposés à discuter ouvertement des compromis. Le positionnement de Jinshida Electric autour d’une fabrication axée sur la qualité, de compétences techniques et d’un soutien électrique fiable reflète le type de partenariat recherché par de nombreux projets d’infrastructure et industriels lorsque l’objectif n’est pas seulement la livraison, mais aussi la stabilité d’exploitation dans le temps.

Si vous réduisez actuellement le nombre d’options, examinez le schéma unifilaire, les conditions des départs, les limites du site et la croissance prévue de la charge avant de finaliser le tableau des transformateurs. Cette vérification technique supplémentaire coûte souvent moins cher que la correction d’un mauvais choix après l’installation.
