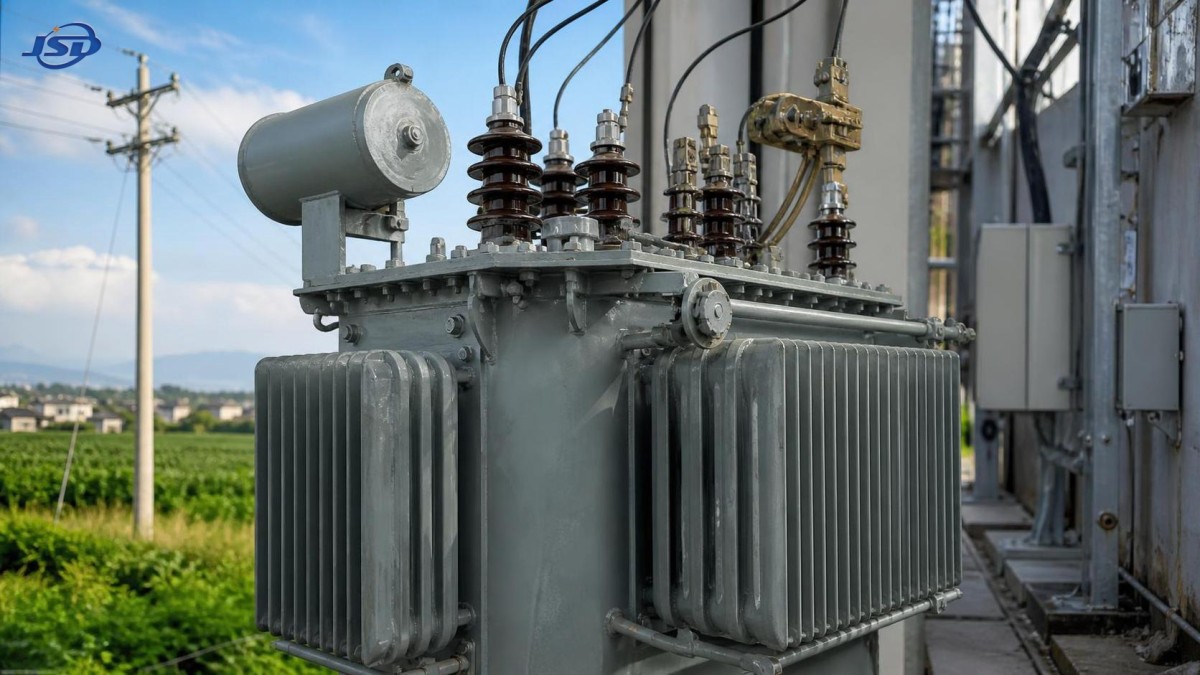

كيفية اختيار محول توزيع مغمور بالزيت لشبكات الكهرباء الريفية والحضرية

اختيار المحول للشبكة الموجودة فعليًا، وليس للشبكة الموضحة على الورق

نادراً ما يقتصر اختيار محول توزيع مغمور بالزيت مناسب على قراءة بيانات لوحة الاسم. ففي مشاريع الشبكات الريفية والحضرية، قد تتصرف السعة الاسمية نفسها بشكل مختلف تمامًا عند تشغيلها في الموقع الفعلي، سواء مع خطوط ريفية طويلة وتقلبات واسعة في الجهد، أو محطات فرعية حضرية مدمجة ذات حدود أكثر صرامة للضوضاء، أو أحمال تجارية مختلطة، أو تدفق عكسي للطاقة من الأنظمة الشمسية المثبتة على الأسطح، أو صعوبة الوصول لأغراض الصيانة. وبالنسبة إلى مديري المشاريع، يعني ذلك أن اختيار المحول يجب أن يربط بين المعلمات الكهربائية وظروف الإنشاء وعادات التشغيل ومخاطر دورة الحياة.

غالبًا ما يُفضَّل محول التوزيع المغمور بالزيت لأنه يوفر قدرة جيدة على تحمل الأحمال الزائدة في العديد من التطبيقات العملية، وتبديدًا مستقرًا للحرارة، وإطارًا ناضجًا للصيانة. لكن ملاءمة المحول تعتمد على السياق. فقد يحدد كل من مشروع تمديد شبكة ريفية ومشروع تطوير حضري داخلي جهدًا قدره 15kV/0.4kV، إلا أن هامش التصميم المناسب، وتوازن الفواقد، وهيكل الخزان، وتفاصيل الحماية قد تختلف اختلافًا كبيرًا.

من الأخطاء الشائعة البدء بسعر كل kVA ثم بناء القرار بالرجوع إلى الوراء. أما التسلسل الأفضل عمليًا فهو: نمط الحمل، وحالة الشبكة، وبيئة التركيب، ثم مقارنة عروض الشراء. ويؤدي هذا الترتيب عادةً إلى تقليل المفاجآت غير السارة بعد توصيل المحول بالجهد.

ابدأ بشكل الحمل، وليس بالحمل المتصل فقط

السؤال الأول ليس ببساطة: «ما السعة التي نحتاج إليها؟» بل: «كيف سيُستخدم هذا المحول على مدار اليوم والفصول؟» ففي الشبكات الريفية، قد يكون الطلب منخفضًا خلال جزء كبير من اليوم، ثم يرتفع بشدة أثناء الري أو معالجة الحبوب أو التدفئة والتبريد الموسميين. أما في الشبكات الحضرية، فعادةً ما تكون الأحمال أكثر كثافة واستمرارية، مع ذروات أكثر حدة ناتجة عن المباني التجارية والأبراج السكنية وشحن المركبات الكهربائية أو الصناعات الصغيرة.

ويكتسب هذا الفرق أهمية لأن فواقد المحول تنقسم إلى فواقد بلا حمل وفواقد حمل. فإذا كان المحول سيظل موصولًا بالجهد طوال العام مع تحميل متوسط خفيف نسبيًا، فينبغي إيلاء اهتمام وثيق لفقدان عدم التحميل. وإذا كان المشروع يتوقع تحميلًا مرتفعًا ومستمرًا، فستصبح فواقد الحمل المرتبطة بالموصلات والملفات أكثر أهمية من الناحية المالية بمرور الوقت. فأدنى سعر شراء لا يعني دائمًا أدنى تكلفة امتلاك.

ومن المفيد أيضًا التحقق مما إذا كان الحمل متوازنًا بين الأطوار، وما إذا كان من المتوقع وجود توافقيات. فقد يتسبب المستخدمون الريفيون الذين لديهم العديد من الفروع أحادية الطور في حدوث عدم توازن. كما قد تفرض المصاعد والمحركات ومعدات البيانات وإلكترونيات القدرة في المباني الحضرية إجهادًا مختلفًا على المحول. وإذا كانت جودة الحمل الفعلية ضعيفة، فقد يعمل محول يبدو مناسبًا على الورق بدرجة حرارة أعلى من المتوقع.

تفشل المشاريع الريفية والحضرية بطرق مختلفة

غالبًا ما تكون المشاريع الريفية مقيدة بالمسافة والتعرض للعوامل الخارجية وسهولة الخدمة. فقد تتسبب خطوط التوزيع الطويلة في انخفاض الجهد، خاصة عند ذروة الطلب أو عندما تكون أحجام الموصلات محدودة. وفي هذه الحالة، يصبح ترتيب نقاط التغيير أكثر من مجرد ملاحظة فنية هامشية؛ إذ يؤثر في حصول المستخدمين في نهاية الخط على جهد مقبول أثناء ظروف التشغيل الفعلية. وإذا كانت الشبكة المحلية تشهد تغيرات موسمية معروفة، فينبغي مراجعة نطاق نقاط التغيير بالاستناد إلى سجلات الجهد الميدانية بدلًا من افتراضه.

أما المشاريع الحضرية، فعادةً ما تضغط قدرًا أكبر من المخاطر في مساحة أصغر. فقد يوجد المحول بالقرب من مبانٍ مأهولة، أو في غرف تحت الأرض أو شبه مغلقة، أو أقبية كابلات، أو أكشاك على جانب الطريق، أو محطات فرعية مسبقة التصنيع. وهنا تصبح عوامل تبديد الحرارة، ومسافات الخلوص، والفصل ضد الحريق، والتهوية، والضوضاء عناصر فورية في الاختيار. فقد يتحول المحول السليم فنيًا إلى خيار غير مناسب إذا كان الموقع لا يدعم احتواء الزيت بأمان أو لا يوفر إمكانية الوصول للصيانة.

وهنا يميل المصنعون ذوو الخبرة إلى طرح أسئلة أفضل في مرحلة مبكرة. فالشركات مثل Jinshida Electric Power Technology، التي تركز على البحث والتطوير والتصنيع وتطبيقات معدات نقل وتوزيع الطاقة، تدرك عمومًا أن ملاءمة المحول ترتبط بظروف المشروع، وليس ببيانات الكتالوج وحدها. وبالنسبة إلى المشترين، قد يكون هذا الحوار الفني أكثر أهمية من قائمة منتجات واسعة.

يستحق مستوى الجهد ونطاق نقاط التغيير والممانعة اهتمامًا أكبر مما تحظى به عادةً

في العديد من مشاريع التوزيع، قد تكون فئة الجهد الأساسية واضحة، إلا أن التفاصيل لا تزال تستحق التحقق. فينبغي أن تتطابق قيم الجهد الاسمي للجانب الأولي والجانب الثانوي مع البنية الفعلية للشبكة، لا مع الإعداد الافتراضي التاريخي. وإذا وُجد توليد موزع محلي، أو سلوك غير اعتيادي لخط التغذية، أو تعزيز مخطط للشبكة، فينبغي أن تنعكس هذه العوامل في المواصفات.

ينبغي اختيار تكوين مغير نقاط التغيير مع مراعاة واقع التشغيل. ففي خط تغذية حضري مستقر، قد تكون نقاط التغيير القياسية خارج الدائرة كافية. أما في الأنظمة الريفية التي يتغير فيها جهد المصدر بدرجة أكبر، فتزداد القيمة العملية لمرونة نقاط التغيير. ولا يتمثل الهدف في تعقيد التصميم دون داعٍ، بل في تجنب محول يحتاج إلى ضبط ميداني متكرر حتى يظل صالحًا للاستخدام.

تُعد ممانعة القصر عنصرًا آخر تتعامل معه فرق المشتريات أحيانًا كإجراء شكلي ثابت. لكنها ليست كذلك؛ فالممانعة تؤثر في تيار العطل وتنظيم الجهد. وقد يؤدي عدم إيلاء هذا العنصر اهتمامًا كافيًا إلى مشكلات في تنسيق أجهزة الحماية أو إلى التأثير في أداء الجهد تحت الحمل. وينبغي فحص هذه المعلمة مقابل بقية الشبكة، خصوصًا عند استبدال محولات قائمة في أنظمة جرى تحديثها جزئيًا.

تغيّر البيئة الإجابة المناسبة

قد يحتاج محول توزيع مغمور بالزيت يؤدي أداءً جيدًا في موقع معتدل ومفتوح إلى معالجة مختلفة في موقع ساحلي أو مغبر أو مرتفع أو ذي درجة حرارة عالية. فحماية المحول من التآكل، وترتيب المشعات، واختيار العوازل، وموثوقية الإحكام، وتفاصيل حفظ الزيت، كلها تصبح أكثر أهمية عندما تصبح بيئة التشغيل أكثر قسوة.

وفي حالات النشر الريفية، تظل مشكلات دخول الغبار، وتدخل الحيوانات، والتعرض للصواعق، وصعوبة الوصول للصيانة من المخاوف المتكررة. أما في المناطق الحضرية الكثيفة، فغالبًا ما تتقدم السيطرة على تسرب الزيت، والتصميم منخفض الضوضاء، والمساحة المدمجة إلى قائمة الأولويات. ولا يحتاج كل مشروع إلى وحدة مخصصة بدرجة عالية، لكن كل مشروع يستفيد من طرح سؤال حول ما الذي يمكن أن يحدث بشكل خاطئ في الموقع خلال السنوات الخمس الأولى.

ولهذا من المفيد أيضًا مراجعة التصميم الميكانيكي، وليس التصنيفات الكهربائية فقط. فقوة الخزان، ونقاط الرفع، وأبعاد قنوات القاعدة، وترتيب واجهة الكابلات، وقيود النقل، كلها قد تؤثر في مخاطر التركيب. فالمحول السهل التصنيع ليس بالضرورة سهل التسليم إلى موقع حضري ضيق أو موقع ريفي ناءٍ.

الفواقد والكفاءة وارتفاع درجة الحرارة: ما الذي ينبغي مقارنته في مراجعة العروض

عند مقارنة العروض، اطلب من الموردين توضيح أساس أرقام الفواقد وتأكيد المعيار ذي الصلة وظروف التبريد. فقد يقارن المشترون أحيانًا بين فقدان عدم تحميل منخفض في عرض وفقدان حمل منخفض في عرض آخر، ويفترضون أن كليهما مفضل بالقدر نفسه. لكنهما ليسا كذلك ما لم يكن نمط التحميل متشابهًا وأساس الاختبار متسقًا.

وينبغي أيضًا مراجعة ارتفاع درجة الحرارة بواقعية. ففي المناخات الحارة أو المحطات الفرعية الحضرية المغلقة، قد تؤثر الفروق الصغيرة في التصميم الحراري في معدل التقادم وهامش تحمل الحمل الزائد. وإذا كان المشروع يتوقع نمو الطلب مستقبلًا، فقد يقلل المحول ذو الهامش الحراري الأكبر قليلًا من ضغط الاستبدال لاحقًا. وهذا لا يعني زيادة الحجم بحكم العادة، بل فهم ما إذا كان الحمل «العادي» اليوم سيظل عاديًا بعد توسعة الشبكة.

في العديد من تطبيقات توزيع الجهد المتوسط، تلائم وحدة مثل محول توزيع القدرة المغمور بالزيت 15kV/0.4kV متطلبات الخفض المعتادة، إلا أن الملاءمة لا تزال تعتمد على ظروف خط التغذية المحيط، وطريقة التركيب، وسلوك الحمل. ولا ينبغي أن ينهي رقم الطراز وحده النقاش.

الحماية والصيانة وما ستحتاج إليه فرق التشغيل لاحقًا

غالبًا ما تركز فرق المشاريع بصورة كبيرة على الشراء والتشغيل الأولي، بينما تتحمل فرق التشغيل العواقب الفعلية. وقبل الاختيار النهائي، من المفيد التحقق من الملحقات القياسية، والملحقات الاختيارية، والملحقات المفيدة فعليًا للموقع. فمؤشر مستوى الزيت، ومراقبة درجة الحرارة، وتنفيس الضغط، وصمامات التصريف وأخذ العينات، ووضع علامات واضحة على الأطراف، ليست موضوعات جذابة، لكنها تؤثر مباشرةً في سهولة الصيانة.

وبالنسبة إلى الأصول الريفية البعيدة، غالبًا ما تكون الترتيبات الأبسط والأكثر متانة أسهل في التشغيل والصيانة. أما التركيبات الحضرية ذات متطلبات الخدمة الأعلى، فقد تكون المراقبة المتقدمة مبررة إذا كانت تدعم الاستجابة للأعطال أو الصيانة الوقائية. ويعتمد التوازن المناسب على كيفية إدارة المالك لمجموعة الأصول فعليًا. فلا توجد إجابة عالمية من نوع «مجهز بالكامل» تكون منطقية في كل مكان.

اطرح سؤالًا عمليًا واحدًا أثناء التقييم: إذا ظهرت مشكلة في هذا المحول في السنة الثالثة، فما السرعة التي يمكن بها توفير قطع الغيار والدعم الفني وإرشادات استكشاف الأخطاء وإصلاحها؟ فمع أن قدرة المورد التصنيعية مهمة، فإن انضباط خدمة ما بعد البيع مهم أيضًا. ولهذا يفضل العديد من المشترين المصنعين الذين لديهم فريق هندسي راسخ، وعمليات إنتاج خاضعة للرقابة، ومنهج ثابت لإدارة الجودة، بدلًا من التجار الذين يجمعون عروضًا من مصادر متعددة غير معروفة.

قائمة تحقق مختصرة لصانعي القرار

إذا أصبحت عملية الاختيار مجردة أكثر من اللازم، فأعدها إلى بعض الفحوص العملية:

• ما نمط التحميل اليومي والموسمي الفعلي؟
• ما مدى استقرار الجهد في الجانب الأولي، وهل يناسبه نطاق نقاط التغيير؟
• هل الموقع ريفي ومعرض للعوامل الخارجية أم حضري ومقيد المساحة، وكيف يغير ذلك أولوية التصميم؟
• هل تتم مقارنة الفواقد على الأساس نفسه بين الموردين؟
• هل ستنجح عملية التركيب والتهوية واحتواء الزيت والوصول للصيانة عمليًا؟
• هل يوفر المورد مراجعة فنية ووضوحًا في الوثائق ودعمًا للخدمة يتجاوز مجرد الشحن؟

قد تبدو هذه الأسئلة أساسية، لكنها غالبًا ما تكشف الفرق بين محول يفي بالمواصفات فحسب، وآخر يلائم بالفعل استراتيجية أصول الشبكة.

غالبًا ما يكون الخيار الأفضل هو الخيار الذي يتضمن أقل قدر من التنازلات الخفية

بالنسبة إلى الشبكات الريفية والحضرية على حد سواء، فإن اختيار محول توزيع مغمور بالزيت هو في الواقع عملية لمطابقة سلوك المعدات مع واقع الشبكة. فالسعة ونسبة الجهد والسعر ليست سوى الطبقة الظاهرة. أما القرارات الأكثر تأثيرًا فغالبًا ما تكمن تحتها: هيكل الفواقد، وملاءمة نقاط التغيير، والمتانة البيئية، والهامش الحراري، وقابلية الصيانة، وموثوقية المورد.

وعادةً ما تأتي قرارات الشراء الأكثر أمانًا من الموردين المستعدين لمناقشة المفاضلات بصراحة. ويعكس توجه Jinshida Electric نحو التصنيع الذي يركز على الجودة، والقدرة الفنية، وتوفير دعم موثوق للطاقة، نوع الشراكة التي تبحث عنها العديد من مشاريع البنية التحتية والمشاريع الصناعية عندما لا يكون الهدف مجرد التسليم، بل ضمان التشغيل المستقر بمرور الوقت.

إذا كنت تضيق نطاق الخيارات حاليًا، فراجع المخطط أحادي الخط، وظروف خط التغذية، وقيود الموقع، ونمو الحمل المتوقع قبل اعتماد جدول المحولات نهائيًا. فهذه الجولة الإضافية من الفحص الفني غالبًا ما تكون أقل تكلفة من معالجة الاختيار الخاطئ بعد التركيب.
