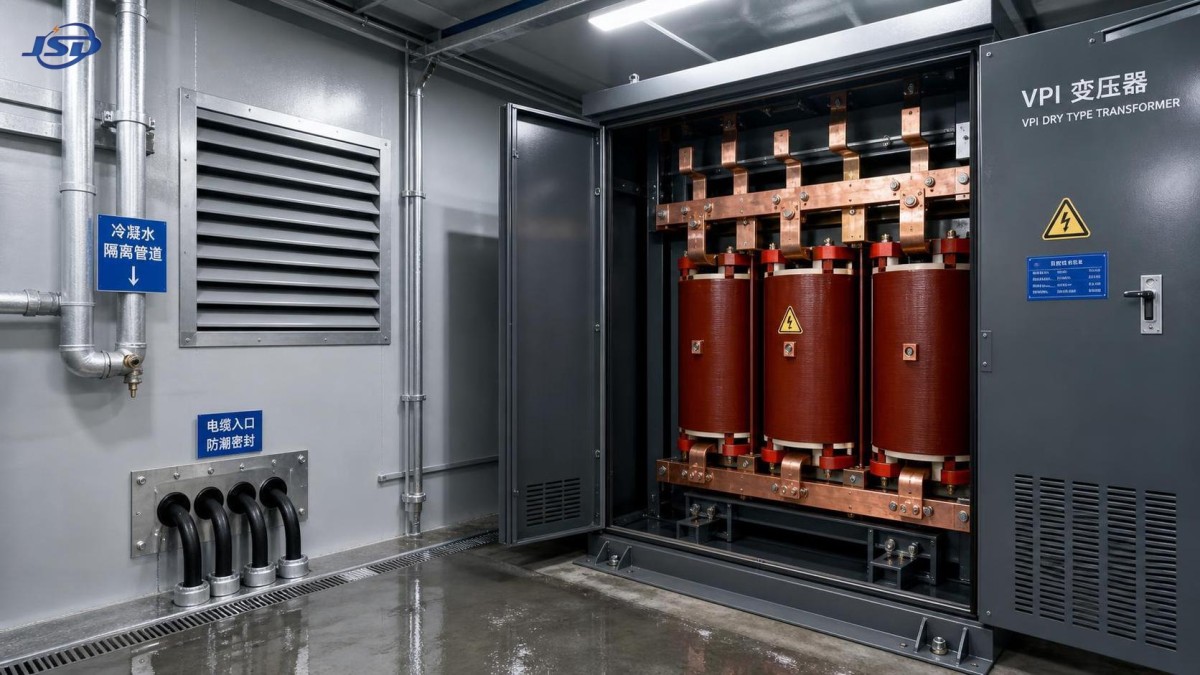

Comment les transformateurs secs VPI résistent à l’humidité dans les installations humides

Comment les transformateurs secs VPI résistent à l’humidité dans les installations humides

Dans une installation industrielle humide, l’humidité est rarement un problème isolé. Elle peut pénétrer dans les locaux électriques par l’air extérieur chaud, la condensation sur les surfaces froides, les activités de lavage, une ventilation insuffisante, l’air salin côtier ou simplement les variations quotidiennes de température courantes dans les usines, tunnels, ports, sites de traitement des eaux et installations d’énergies renouvelables. Lorsque l’humidité atteint le système d’isolation d’un transformateur, les conséquences peuvent se développer discrètement : la résistance d’isolement diminue, les pièces métalliques commencent à se corroder, les chemins de cheminement électrique se forment plus facilement et le risque d’arrêts imprévus augmente.

Untransformateur sec VPI est conçu pour répondre à cette réalité d’exploitation. Sa protection principale provient de l’imprégnation sous vide et sous pression (VPI), un procédé de fabrication qui fait pénétrer la résine isolante profondément dans le système d’isolation des enroulements. Au lieu de laisser des interstices d’air vulnérables entre l’isolation des conducteurs, les bobines et les matériaux de support, le VPI crée une structure plus intégrée et étanche, mieux à même de résister à l’air humide, à la poussière et aux contaminants industriels.

Pour le personnel chargé du contrôle qualité et les responsables de la sécurité, la question importante n’est pas simplement de savoir si un transformateur sec est « résistant à l’humidité ». La question pratique est de savoir comment cette résistance est obtenue, comment elle doit être vérifiée et quelles en sont les limites. Comprendre ces détails permet de mieux sélectionner les équipements, de réaliser des inspections à la réception plus pertinentes et de prendre des décisions de maintenance plus sûres.

L’humidité n’a pas besoin d’un contact direct avec l’eau pour créer un risque

De nombreuses défaillances de transformateurs associées à l’humidité ne commencent pas par une inondation ou une infiltration d’eau évidente. L’air humide seul peut devenir problématique lorsqu’il atteint une surface de transformateur plus froide et se condense. Cela est particulièrement fréquent lorsqu’une installation alterne entre des conditions de fonctionnement et de veille, lorsque les systèmes CVC sont irréguliers ou lorsque les locaux électriques sont situés près de zones de procédé contenant de la vapeur, de l’eau de refroidissement, des produits chimiques ou soumises à des ouvertures fréquentes de portes.

Dans les systèmes d’isolation conventionnels, de petits vides et interfaces peuvent retenir l’humidité. Au fil du temps, la vapeur d’eau et les contaminants peuvent réduire la rigidité diélectrique et favoriser l’activité de décharges partielles. La poussière aggrave la situation : lorsqu’elle absorbe l’humidité, elle peut former des films conducteurs sur les surfaces isolantes. Dans les environnements corrosifs, tels que les installations côtières ou de traitement des eaux usées, les sels et gaz en suspension dans l’air peuvent encore accélérer la dégradation des bornes, châssis, fixations et matériels de raccordement.

Le problème ne se limite pas à une défaillance électrique immédiate. La détérioration liée à l’humidité augmente souvent la charge de maintenance à long terme. Un transformateur peut rester sous tension et sembler normal tandis que l’état de son isolation devient lentement moins stable. Ce caractère différé explique pourquoi le contrôle de l’humidité doit être considéré à la fois comme une question de fiabilité et de gestion de la sécurité.

Ce que fait réellement l’imprégnation sous vide et sous pression

Le VPI est plus qu’un revêtement de surface. Pendant la production, les enroulements du transformateur sont soumis à un processus d’imprégnation contrôlé. Un vide est appliqué afin d’éliminer l’air et l’humidité des pores et espaces du système d’isolation. Une résine isolante est ensuite introduite sous pression, ce qui favorise sa pénétration dans des zones qu’un simple revêtement par immersion pourrait ne pas atteindre efficacement. Les enroulements imprégnés sont polymérisés afin de former une structure isolante durable.

Il en résulte un assemblage d’enroulements dans lequel les conducteurs, les matériaux isolants et la résine fonctionnent plus étroitement ensemble. Cela contribue à la résistance à l’humidité de plusieurs façons :

• Réduction des vides : Moins d’espaces ouverts signifie moins d’endroits où l’humidité peut s’accumuler ou où les contraintes électriques internes peuvent se concentrer.
• Stabilité diélectrique améliorée : Le système d’isolation soutenu par la résine maintient mieux sa fonction d’isolation électrique lorsque les conditions ambiantes sont humides ou contaminées.
• Meilleure intégrité mécanique : La liaison VPI aide les enroulements à résister aux mouvements causés par les forces électromagnétiques, les vibrations et les cycles répétés de dilatation et de contraction thermiques.
• Exposition réduite aux contaminants : Une surface étanche et imprégnée est moins susceptible d’absorber la poussière, l’humidité et les contaminants de procédé en suspension dans l’air qu’une isolation poreuse non traitée.
• Transfert thermique plus uniforme : Les interfaces remplies de résine peuvent favoriser un chemin thermique plus homogène dans l’assemblage des enroulements, contribuant à limiter les points chauds localisés susceptibles d’accélérer le vieillissement de l’isolation.

Il est important d’être précis : le VPI ne rend pas un transformateur étanche à l’eau dans toutes les circonstances. Une unité sèche ne doit pas être exposée à de l’eau stagnante, à un jet direct de tuyau ou à des conditions environnementales dépassant l’indice de protection de son enveloppe. Sa valeur réside dans l’amélioration de la résilience du système d’isolation lorsque l’humidité, le risque de condensation, la poussière et la contamination industrielle ordinaire font partie des conditions normales d’exploitation.

Pourquoi le VPI est plus important qu’une simple désignation de type sec

« Type sec » décrit un transformateur utilisant l’air et une isolation solide plutôt qu’un fluide diélectrique liquide. Cela est utile dans les lieux où la sécurité incendie, l’installation intérieure ou les préoccupations environnementales rendent les transformateurs à liquide moins souhaitables. Toutefois, la construction de type sec seule ne définit pas le même niveau de durabilité environnementale pour toutes les conceptions.

Pour les installations humides, le traitement des enroulements et la stratégie d’enveloppe méritent une attention particulière. Les transformateurs secs à enroulements ouverts peuvent convenir à des locaux électriques propres et conditionnés, mais ils nécessitent davantage de protection environnementale lorsque l’humidité et les contaminants sont persistants. Un transformateur sec VPI offre une approche d’isolation des enroulements plus robuste, car la résine est destinée à pénétrer et à consolider le système d’isolation, et non simplement à recouvrir les surfaces exposées.

Les équipes qualité doivent également distinguer la construction VPI de la construction à résine coulée. Les transformateurs à résine coulée utilisent des enroulements encapsulés dans des moules en résine, offrant une forte résistance aux expositions environnementales sévères. Les unités VPI conservent généralement des passages de refroidissement plus ouverts et peuvent offrir des avantages pratiques lorsque la ventilation, le poids, l’accès pour l’entretien et le coût sont importants. Le choix approprié dépend des conditions réelles du site, et non d’un simple classement d’une technologie par rapport à une autre.

Lorsque l’environnement comprend une forte condensation, des vapeurs chimiques, du brouillard salin ou une exposition extérieure, la configuration complète du transformateur doit être examinée : le procédé d’enroulement, la classe thermique de l’isolation, le type d’enveloppe, la disposition de la ventilation, la protection des bornes, les finitions résistantes à la corrosion et le lieu d’installation ont tous leur importance.

Vérification de la résistance à l’humidité lors de la spécification et de l’inspection

Une bonne spécification transforme une exigence générale telle que « adapté aux zones humides » en attentes techniques vérifiables. Les responsables de la sécurité doivent éviter de se fier uniquement aux descriptions de produits. Ils doivent plutôt demander aux fournisseurs de préciser le système d’isolation, la méthode de fabrication, les hypothèses environnementales, l’enveloppe recommandée et les exigences de maintenance.

Lors des achats ou de l’examen de réception en usine, les questions suivantes sont utiles :

• Le transformateur est-il fabriqué selon un procédé documenté d’imprégnation sous vide et sous pression ?
• Quel système de résine est utilisé et est-il compatible avec la température ambiante prévue et les conditions de contamination attendues ?
• Quelle classe d’isolation et quelle conception d’élévation de température s’appliquent à l’unité ?
• Quel indice de protection d’enveloppe est recommandé pour la zone d’installation prévue ?
• Les bornes, châssis et matériels sont-ils protégés contre une corrosion adaptée à l’environnement de l’installation ?
• Quels essais électriques de routine sont effectués avant expédition, tels que la résistance d’isolement, la résistance des enroulements, le rapport de transformation, la polarité et les essais diélectriques ?
• Existe-t-il des instructions de stockage particulières si le transformateur doit rester sur site avant sa mise en service ?

Les réponses doivent être enregistrées avec l’évaluation des risques du site. Un transformateur techniquement fiable peut néanmoins présenter des performances insuffisantes s’il est installé dans une enveloppe où la circulation d’air est bloquée, placé sous une tuyauterie fuyarde ou mis sous tension après des mois de stockage humide sans inspection.

Pour les projets de distribution moyenne tension, la classe de tension influe également sur le niveau d’examen technique requis. Untransformateur de distribution 13.8kV correctement configuré peut être envisagé pour les réseaux industriels où des performances d’isolation fiables, des points d’inspection accessibles et une protection coordonnée sont essentiels. Le choix doit toujours être adapté à la conception du système, au niveau de défaut, à l’environnement d’installation et aux exigences électriques locales applicables.

Normes environnementales et indices pratiques à examiner

Les normes n’éliminent pas la nécessité d’un jugement propre au site, mais elles fournissent un langage commun pour évaluer les performances des transformateurs. Selon le marché et les exigences du projet, les transformateurs secs peuvent être évalués selon les cadres IEC ou IEEE/ANSI. Les documents pertinents peuvent traiter des essais diélectriques, de l’élévation de température, des systèmes d’isolation, de la construction, de la capacité de tenue aux courts-circuits et des classifications environnementales.

Lors de l’examen de la documentation, ne vous limitez pas à une seule référence normative. Confirmez ce qui a réellement été testé et quelle condition environnementale la désignation est censée couvrir. Les classifications d’enveloppe, par exemple, concernent la protection contre la pénétration d’objets solides et d’eau dans des conditions définies ; elles ne garantissent pas automatiquement une résistance à tous les environnements chimiques, salins ou de lavage à haute pression.

Pour les installations humides, un examen coordonné comprend normalement :

L’enveloppe fait partie de la stratégie de contrôle de l’humidité

L’une des erreurs les plus courantes consiste à considérer le procédé VPI comme un substitut à une conception d’installation appropriée. Ce n’est pas le cas. Un transformateur peut avoir des enroulements très résilients tout en souffrant de corrosion, de ventilation obstruée ou de contamination des bornes si l’enveloppe environnante ne convient pas à l’installation.

Dans un local intérieur relativement propre avec une humidité occasionnelle, une enveloppe ventilée peut être suffisante si le local est bien drainé et que les variations de température sont contrôlées. Dans une zone de production poussiéreuse, une enveloppe offrant une protection plus élevée peut être nécessaire, mais les concepteurs doivent tenir compte de la dissipation thermique. Dans les environnements côtiers, miniers, de pâtes et papiers, de traitement des eaux usées ou de procédés chimiques, l’analyse doit inclure l’exposition à une atmosphère corrosive ainsi que l’humidité.

Le drainage, la hauteur de montage, l’étanchéité des entrées de câbles, les dispositifs de chauffage d’espace lorsqu’ils sont applicables et la ventilation du local influencent tous le résultat final. L’approche la plus sûre consiste à évaluer le transformateur comme faisant partie du système d’installation plutôt que comme un composant autonome.

Signes de maintenance qui ne doivent pas être ignorés

La construction VPI réduit la vulnérabilité, mais n’élimine pas le besoin d’inspection. Un plan de maintenance pratique doit inclure des contrôles visuels de l’accumulation de poussière, des traces d’eau, de la corrosion, des joints endommagés, d’une décoloration près des bornes et des signes de cheminement électrique. L’inspection thermographique peut aider à révéler les raccordements desserrés ou en surchauffe avant que les dommages ne deviennent graves.

Lors des arrêts planifiés, les essais de résistance d’isolement et les autres évaluations de l’état doivent être interprétés en fonction de l’historique de l’équipement et des recommandations du fabricant. Une mesure unique est moins significative qu’une tendance. Une tendance à la baisse, en particulier après une saison humide ou un changement dans les opérations de l’installation, mérite une investigation.

Le personnel de sécurité doit également s’assurer que les pratiques de nettoyage correspondent à la conception de l’équipement. L’utilisation d’air comprimé non contrôlé peut redistribuer de la poussière conductrice, tandis que les méthodes de nettoyage humide peuvent introduire l’humidité même à laquelle le système d’isolation est destiné à résister. Les procédures de consignation/étiquetage, le temps de décharge, les restrictions d’accès et les exigences relatives aux personnes qualifiées restent essentiels chaque fois que les compartiments du transformateur sont ouverts.

Une décision de fiabilité plus solide commence avant la mise sous tension

Un transformateur sec VPI offre une protection significative aux installations où l’humidité est inévitable, mais où une distribution électrique fiable ne peut être compromise. L’imprégnation sous vide et sous pression renforce le système d’isolation des enroulements en réduisant les voies de pénétration de l’humidité, en améliorant la stabilité mécanique et en limitant l’absorption de contaminants. Ces avantages sont particulièrement précieux dans les environnements industriels où les arrêts affectent simultanément la production, la sécurité et les budgets de maintenance.

Toutefois, la résistance à l’humidité n’est pas une caractéristique unique du produit. Elle résulte d’une conception de transformateur adaptée, d’un contrôle documenté de la fabrication, d’une sélection correcte de l’enveloppe, d’une installation rigoureuse et d’une surveillance continue de l’état. Jinshida Electric Power Technology Co., Ltd. applique cette vision globale aux équipements de transport et de distribution d’énergie, en combinant assistance technique, procédés de fabrication contrôlés et service axé sur la qualité pour les applications industrielles, d’infrastructure, de réseau électrique et de nouvelles énergies.

Pour les équipes qualité et sécurité, la norme de décision la plus utile est simple : sélectionnez un équipement dont le système d’isolation est adapté à l’environnement réel, vérifiez les preuves étayant ses déclarations environnementales et entretenez l’installation afin que l’humidité ne devienne jamais une voie invisible vers le risque électrique.
