En una instalación industrial húmeda, la humedad rara vez es un problema aislado. Puede entrar en las salas eléctricas a través del aire exterior cálido, la condensación en superficies frías, las actividades de lavado, una ventilación deficiente, el aire salino costero o simplemente las variaciones diarias de temperatura habituales en plantas, túneles, puertos, plantas de tratamiento de agua e instalaciones de energía renovable. Una vez que la humedad alcanza el sistema de aislamiento de un transformador, las consecuencias pueden desarrollarse silenciosamente: disminuye la resistencia de aislamiento, las piezas metálicas comienzan a corroerse, las trayectorias de fuga se forman con mayor facilidad y aumenta el riesgo de interrupciones no planificadas.

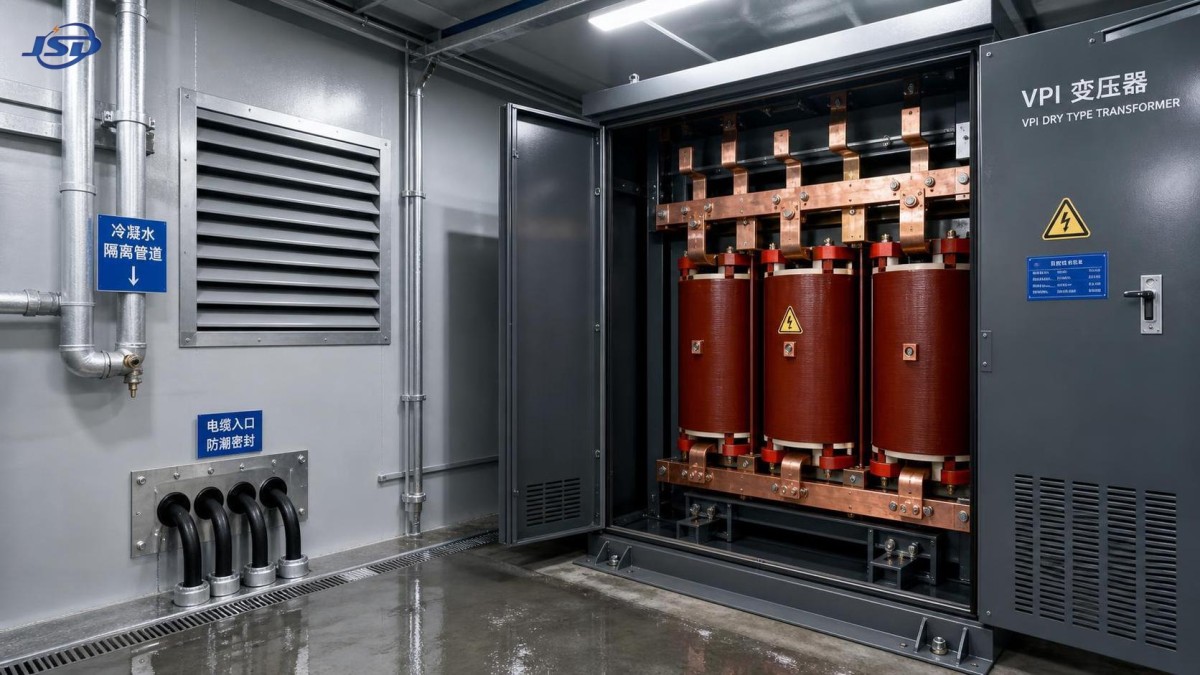

Untransformador seco VPI está diseñado para abordar esta realidad operativa. Su protección principal proviene de la impregnación a presión al vacío (VPI), un proceso de fabricación que introduce resina aislante profundamente en el sistema de aislamiento de los devanados. En lugar de dejar espacios de aire vulnerables entre el aislamiento de los conductores, las bobinas y los materiales de soporte, el VPI crea una estructura más integrada y sellada que resiste mejor el aire húmedo, el polvo y los contaminantes industriales.

Para el personal de control de calidad y los responsables de seguridad, la cuestión importante no es simplemente si un transformador seco es “resistente a la humedad”. La cuestión práctica es cómo se genera esa resistencia, cómo debe verificarse y cuáles son sus límites. Comprender estos detalles permite una mejor selección de equipos, una inspección de recepción más significativa y decisiones de mantenimiento más seguras.

La humedad no necesita contacto directo con el agua para generar riesgos

Muchas fallas de transformadores asociadas a la humedad no comienzan con inundaciones ni con una entrada de agua evidente. El aire húmedo por sí solo puede convertirse en un problema cuando alcanza una superficie más fría del transformador y se condensa. Esto es especialmente común cuando una instalación alterna entre condiciones de funcionamiento y espera, cuando los sistemas de HVAC son irregulares o cuando las salas eléctricas están ubicadas cerca de áreas de proceso con vapor, agua de refrigeración, productos químicos o aperturas frecuentes de puertas.

En los sistemas de aislamiento convencionales, los pequeños vacíos y las interfaces pueden retener humedad. Con el tiempo, el vapor de agua y los contaminantes pueden reducir la rigidez dieléctrica y favorecer la actividad de descargas parciales. El polvo empeora la situación: cuando absorbe humedad, puede formar películas conductoras sobre las superficies aislantes. En entornos corrosivos, como plantas costeras o instalaciones de aguas residuales, las sales y gases presentes en el aire pueden acelerar aún más la degradación de terminales, bastidores, fijaciones y herrajes de conexión.

La preocupación no se limita a una falla eléctrica inmediata. El deterioro relacionado con la humedad suele aumentar la carga de mantenimiento a largo plazo. Un transformador puede permanecer energizado y parecer normal mientras el estado de su aislamiento se vuelve lentamente menos estable. Esta naturaleza retardada es la razón por la que el control de la humedad debe tratarse tanto como un asunto de fiabilidad como de gestión de la seguridad.

Qué hace realmente la impregnación a presión al vacío

VPI es más que un revestimiento superficial. Durante la producción, los devanados del transformador se someten a un proceso de impregnación controlado. Se aplica vacío para eliminar el aire y la humedad de los poros y espacios del sistema de aislamiento. A continuación, se introduce resina aislante bajo presión, favoreciendo su penetración en zonas a las que un simple revestimiento por inmersión podría no llegar eficazmente. Los devanados impregnados se curan para formar una estructura de aislamiento duradera.

El resultado es un conjunto de devanados en el que los conductores, los materiales aislantes y la resina trabajan de manera más estrecha. Esto contribuye a la resistencia a la humedad de varias formas:

• Reducción de vacíos: Menos espacios abiertos implican menos lugares donde la humedad puede acumularse o donde el esfuerzo eléctrico interno puede concentrarse.
• Mejor estabilidad dieléctrica: El sistema de aislamiento reforzado con resina mantiene mejor su función de aislamiento eléctrico cuando las condiciones ambientales son húmedas o contaminadas.
• Mayor integridad mecánica: La unión VPI ayuda a los devanados a resistir los movimientos causados por fuerzas electromagnéticas, vibraciones y expansiones y contracciones térmicas repetidas.
• Menor exposición a contaminantes: Una superficie sellada e impregnada tiene menos probabilidad de absorber polvo, humedad y contaminantes de proceso transportados por el aire que un aislamiento poroso sin tratar.
• Transferencia de calor más uniforme: Las interfaces rellenas de resina pueden favorecer una trayectoria térmica más uniforme a través del conjunto de devanados, ayudando a limitar los puntos calientes localizados que pueden acelerar el envejecimiento del aislamiento.

Es importante ser precisos: el VPI no convierte un transformador en impermeable en todas las circunstancias. Una unidad seca no debe exponerse a agua estancada, rociado directo con manguera ni a condiciones ambientales que superen la clasificación de su envolvente. Su valor reside en mejorar la resiliencia del sistema de aislamiento cuando la humedad, el riesgo de condensación, el polvo y la contaminación industrial habitual forman parte de la operación normal.

Por qué el VPI importa más que la denominación de tipo seco

“Tipo seco” describe un transformador que utiliza aire y aislamiento sólido en lugar de fluido dieléctrico líquido. Esto es útil en lugares donde la seguridad contra incendios, la instalación interior o las consideraciones medioambientales hacen menos deseables los transformadores llenos de líquido. Sin embargo, la construcción de tipo seco por sí sola no define el mismo nivel de durabilidad ambiental en todos los diseños.

Para instalaciones húmedas, el tratamiento de los devanados y la estrategia de envolvente merecen especial atención. Los transformadores secos de devanado abierto pueden ser apropiados en salas eléctricas limpias y acondicionadas, pero necesitan mayor protección ambiental donde la humedad y los contaminantes son persistentes. Un transformador seco VPI ofrece un enfoque de aislamiento de devanados más robusto, ya que la resina está destinada a penetrar y consolidar el sistema de aislamiento, no simplemente a cubrir las superficies expuestas.

Los equipos de calidad también deben distinguir la construcción VPI de la construcción de resina moldeada. Los transformadores de resina moldeada utilizan devanados encapsulados en moldes de resina, lo que ofrece una fuerte resistencia a una exposición ambiental severa. Las unidades VPI generalmente conservan vías de refrigeración más abiertas y pueden proporcionar ventajas prácticas cuando la ventilación, el peso, el acceso para mantenimiento y el coste son importantes. La elección adecuada depende de las condiciones reales del sitio, no de una simple clasificación de una tecnología sobre otra.

Cuando el entorno incluye condensación intensa, vapores químicos, niebla salina o exposición exterior, debe revisarse la configuración completa del transformador: el proceso de devanado, la clase térmica del aislamiento, el tipo de envolvente, la disposición de ventilación, la protección de terminales, los acabados resistentes a la corrosión y la ubicación de instalación son aspectos relevantes.

Verificación de la resistencia a la humedad durante la especificación y la inspección

Una buena especificación convierte un requisito amplio como “adecuado para zonas húmedas” en expectativas técnicas verificables. Los responsables de seguridad deben evitar basarse únicamente en las descripciones de producto. En su lugar, deben pedir a los proveedores que aclaren el sistema de aislamiento, el método de fabricación, las condiciones ambientales previstas, la envolvente recomendada y los requisitos de mantenimiento.

Durante la adquisición o la revisión de aceptación en fábrica, resultan útiles las siguientes preguntas:

• ¿El transformador se produce mediante un proceso documentado de impregnación a presión al vacío?
• ¿Qué sistema de resina se utiliza y es compatible con la temperatura ambiente prevista y las condiciones de contaminación?
• ¿Qué clase de aislamiento y diseño de elevación de temperatura se aplican a la unidad?
• ¿Qué clasificación de envolvente se recomienda para el área de instalación prevista?
• ¿Los terminales, bastidores y herrajes están protegidos contra una corrosión adecuada al entorno de la instalación?
• ¿Qué pruebas eléctricas rutinarias se completan antes del envío, como resistencia de aislamiento, resistencia de devanados, relación, polaridad y pruebas dieléctricas?
• ¿Existen instrucciones especiales de almacenamiento si el transformador permanecerá en el sitio antes de la puesta en servicio?

Las respuestas deben registrarse junto con la evaluación de riesgos del sitio. Un transformador técnicamente sólido aún puede rendir por debajo de lo esperado si se instala en una envolvente con flujo de aire bloqueado, se coloca debajo de tuberías con fugas o se energiza después de meses de almacenamiento húmedo sin inspección.

Para proyectos de distribución de media tensión, la clase de tensión también afecta al nivel de revisión de ingeniería requerido. Untransformador de distribución de 13.8kV correctamente configurado puede considerarse para redes industriales donde son esenciales un rendimiento de aislamiento fiable, puntos de inspección accesibles y una protección coordinada. La selección siempre debe ajustarse al diseño del sistema, al nivel de falla, al entorno de instalación y a los requisitos eléctricos locales aplicables.

Normas ambientales y clasificaciones prácticas que deben revisarse

Las normas no eliminan la necesidad de criterio específico para el sitio, pero proporcionan un lenguaje común para evaluar el rendimiento de los transformadores. Según el mercado y los requisitos del proyecto, los transformadores secos pueden evaluarse conforme a marcos IEC o IEEE/ANSI. Los documentos relevantes pueden abordar ensayos dieléctricos, elevación de temperatura, sistemas de aislamiento, construcción, capacidad de soportar cortocircuitos y clasificaciones ambientales.

Al revisar la documentación, vaya más allá de una única referencia normativa. Confirme qué se probó realmente y qué condición ambiental pretende cubrir la designación. Las clasificaciones de envolventes, por ejemplo, se refieren a la protección contra la entrada de objetos sólidos y agua en condiciones definidas; no garantizan automáticamente la resistencia a todos los entornos químicos, salinos o de lavado a alta presión.

Para instalaciones húmedas, una revisión coordinada normalmente incluye:

La envolvente forma parte de la estrategia de control de la humedad

Uno de los errores más comunes es tratar el proceso VPI como sustituto de un diseño de instalación adecuado. No lo es. Un transformador puede tener devanados altamente resistentes y aun así sufrir corrosión, ventilación bloqueada o contaminación de terminales si la envolvente circundante no es adecuada para la instalación.

En una sala interior relativamente limpia con humedad ocasional, una envolvente ventilada puede ser suficiente si la sala tiene buen drenaje y se controlan los cambios de temperatura. En una zona de producción polvorienta, puede ser necesaria una envolvente de mayor protección, pero los diseñadores deben tener en cuenta la disipación de calor. En entornos costeros, mineros, de pulpa y papel, aguas residuales o procesamiento químico, el análisis debe incluir la exposición a atmósferas corrosivas además de la humedad.

El drenaje, la altura de montaje, el sellado de entradas de cables, las disposiciones de calentadores anticondensación cuando corresponda y la ventilación de la sala influyen en el resultado final. El enfoque más seguro es evaluar el transformador como parte del sistema de instalación, en lugar de como un componente independiente.

Señales de mantenimiento que no deben ignorarse

La construcción VPI reduce la vulnerabilidad, pero no elimina la necesidad de inspección. Un plan de mantenimiento práctico debe incluir comprobaciones visuales de acumulación de polvo, manchas de agua, corrosión, juntas dañadas, decoloración cerca de los terminales y evidencias de seguimiento eléctrico. La inspección termográfica puede ayudar a detectar conexiones flojas o sobrecalentadas antes de que el daño sea grave.

Para paradas programadas, las pruebas de resistencia de aislamiento y otras evaluaciones de estado deben interpretarse según el historial del equipo y las indicaciones del fabricante. Una sola medición es menos significativa que una tendencia. Una tendencia descendente, especialmente después de una temporada húmeda o de un cambio en las operaciones de la instalación, merece investigación.

El personal de seguridad también debe asegurarse de que las prácticas de limpieza correspondan al diseño del equipo. El uso de aire comprimido sin control puede redistribuir polvo conductor, mientras que los métodos de limpieza húmeda pueden introducir precisamente la humedad que el sistema de aislamiento está diseñado para resistir. Los procedimientos de bloqueo/etiquetado, el tiempo de descarga, las restricciones de acceso y los requisitos de personal cualificado siguen siendo esenciales siempre que se abran compartimentos de transformadores.

Una decisión de fiabilidad más sólida comienza antes de la energización

Un transformador seco VPI proporciona una protección significativa para instalaciones donde la humedad es inevitable, pero la distribución eléctrica fiable no puede verse comprometida. La impregnación a presión al vacío refuerza el sistema de aislamiento de los devanados al reducir las vías de humedad, reforzar la estabilidad mecánica y limitar la absorción de contaminantes. Estos beneficios son especialmente valiosos en entornos industriales donde el tiempo de inactividad afecta simultáneamente a la producción, la seguridad y los presupuestos de mantenimiento.

Aun así, la resistencia a la humedad no es una característica aislada del producto. Es el resultado de un diseño de transformador adecuado, un control de fabricación documentado, la selección correcta de la envolvente, una instalación disciplinada y una supervisión continua del estado. Jinshida Electric Power Technology Co., Ltd. aplica esta visión más amplia a los equipos de transmisión y distribución eléctrica, combinando soporte de ingeniería, procesos de fabricación controlados y servicio centrado en la calidad para aplicaciones industriales, de infraestructura, de red eléctrica y de nuevas energías.

Para los equipos de calidad y seguridad, el criterio de decisión más útil es sencillo: seleccione equipos cuyo sistema de aislamiento sea adecuado para el entorno real, verifique la evidencia que respalda sus afirmaciones ambientales y mantenga la instalación de modo que la humedad nunca se convierta en una vía invisible hacia el riesgo eléctrico.
