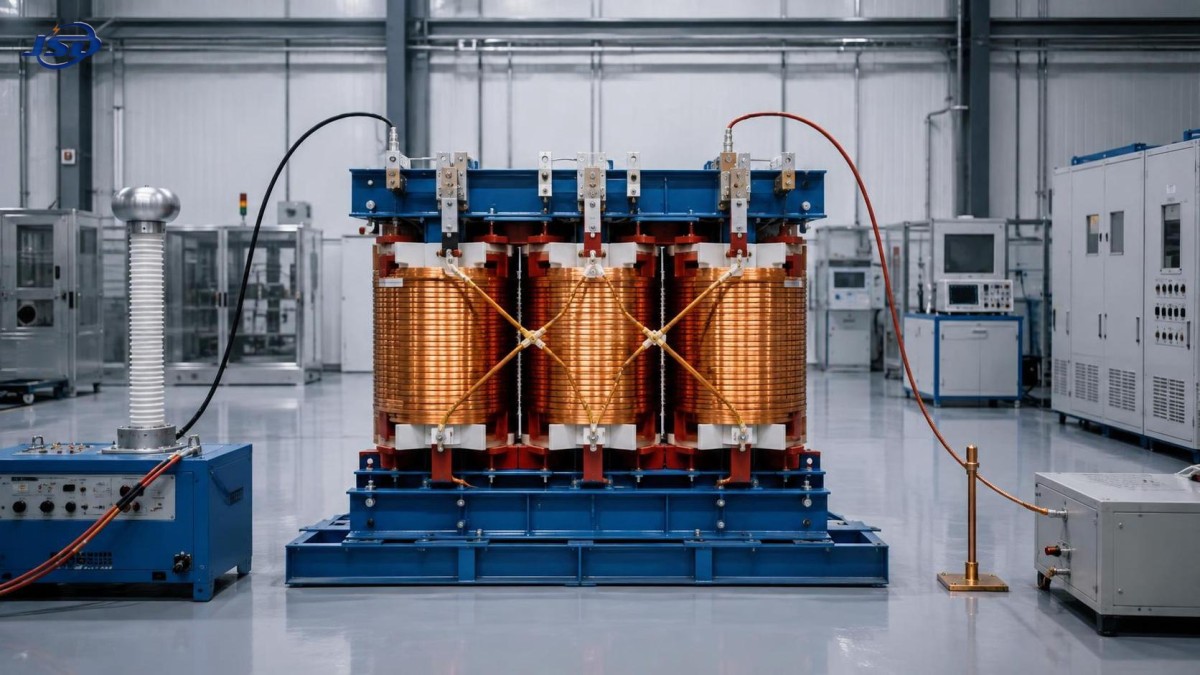

Essais de réception en usine des transformateurs de distribution à enroulements en cuivre : liste de contrôle pour l’acheteur

Un essai de réception en usine doit être considéré comme une décision d'autorisation d'expédition, et non comme un simple essai de réception symbolique. Avant qu'un transformateur de distribution à enroulements en cuivre ne quitte l'usine, l'acheteur doit disposer de preuves que l'unité a été fabriquée conformément à la conception approuvée, que ses caractéristiques électriques correspondent à la plaque signalétique et aux spécifications d'achat, et qu'aucun défaut de fabrication n'a été dissimulé par une finition de peinture soignée ou par le seul succès d'un essai de routine.

L'approche la plus efficace consiste à convenir du plan d'inspection et d'essai avant la fin de la production. Ce plan doit identifier la norme technique applicable, les exigences contractuelles, les méthodes d'essai, les valeurs d'acceptation lorsqu'elles s'appliquent, les documents à soumettre, les points de présence du client et les mesures requises en cas d'essai échoué ou répété. Un rapport d'essai signé sans ce contexte ne suffit pas.

Commencer par la base technique approuvée

Toute décision d'acceptation doit pouvoir être retracée jusqu'à un ensemble contrôlé de documents : le bon de commande, les plans approuvés, les données techniques garanties, le programme de plaque signalétique et toute exigence spécifique au projet. L'usine peut fabriquer plusieurs transformateurs similaires présentant des rapports de tension, groupes vectoriels, valeurs d'impédance, configurations de prises, indices de protection d'enveloppe ou dispositions de bornes différents. Une unité peut réussir ses essais électriques tout en étant inadaptée à l'installation si ces détails ne sont pas vérifiés en premier.

Confirmez les éléments suivants avant de passer aux essais électriques :

• Puissance nominale, tension primaire et secondaire, fréquence, configuration des phases et groupe vectoriel.
• Mode de refroidissement spécifié, classe d'isolation, référence d'échauffement et environnement d'installation.
• Type de changeur de prises, positions de prises, mécanisme de commande et fonctions de verrouillage ou d'indication requises.
• Impédance de court-circuit, garanties de pertes lorsqu'elles sont stipulées dans le contrat, et accessoires requis.
• Marquage des bornes, configuration du neutre, points de mise à la terre, configuration du boîtier de câbles ou des traversées, et distances d'isolement.
• Langue de la plaque signalétique, numéro de série, masse, instructions de levage, données d'huile pour les unités remplies de liquide et étiquettes d'avertissement.

Cette première comparaison évite une erreur d'acceptation courante : approuver un transformateur parce que le rapport d'essai paraît complet, alors que l'unité physique ne correspond pas à la conception d'application approuvée.

Inspecter les enroulements en cuivre avant de se fier aux valeurs d'essai

Les conducteurs en cuivre sont souvent choisis pour leur conductivité, leur résistance mécanique et leurs performances fiables sous cyclage thermique. Toutefois, la valeur d'un transformateur de distribution à enroulements en cuivre dépend de la qualité d'exécution, et non du seul matériau conducteur. L'inspection en usine doit établir que l'assemblage des enroulements est correctement supporté, isolé, raccordé et préparé pour résister aux contraintes de service.

Lorsque la construction est visible pendant la phase d'inspection, examinez les sorties d'enroulement, les barrières isolantes, les structures de serrage, les conducteurs de prises et les raccordements afin de détecter tout signe de mauvaise exécution. Recherchez les arêtes vives au niveau des courbures des conducteurs, le papier isolant ou le carton pressé endommagé, les calages desserrés, le cheminement irrégulier des conducteurs, les gaines incomplètes ou les raccordements qui semblent avoir surchauffé lors du brasage ou du boulonnage. Ces observations sont importantes, car les vibrations, les forces dues aux courants de défaut et les cycles de charge répétés agissent sur le système d'enroulement pendant toute la durée de fonctionnement du transformateur.

Pour les conceptions remplies d'huile, la propreté est tout aussi importante. Les particules étrangères, les résidus excessifs de soudure, l'exposition à l'humidité ou une mauvaise maîtrise de l'assemblage de la partie active peuvent compromettre la fiabilité diélectrique, même lorsque le transformateur est initialement mis sous tension normalement. L'acheteur n'a pas besoin de dicter le processus interne du fabricant, mais doit exiger des preuves claires que la partie active a été manipulée dans le cadre d'un processus qualité maîtrisé et séchée avant l'assemblage final.

La traçabilité des matériaux doit être significative plutôt que purement formelle. Le fabricant doit pouvoir relier le numéro de série du transformateur au lot de conducteurs d'enroulement, au système d'isolation, aux enregistrements des matériaux du noyau et aux principaux composants achetés. Cela est particulièrement utile lorsqu'une enquête ultérieure sur une défaillance exige un historique de production clair.

Essais électriques de routine à observer ou à examiner

L'ensemble exact des essais dépend de la conception du transformateur et du contrat, mais plusieurs essais de routine constituent le noyau pratique de la réception en usine. Le rapport d'essai doit identifier le transformateur par son numéro de série, indiquer les conditions d'essai, préciser l'instrument ou le montage d'essai utilisé et inclure les résultats réellement enregistrés plutôt qu'une mention générique « conforme ».

Les valeurs d'essai nécessitent une interprétation. De faibles différences entre phases peuvent refléter la résistance des câbles d'essai, la géométrie des conducteurs ou la température. Elles ne doivent pas être écartées automatiquement, mais ne doivent pas non plus être évaluées isolément. Un examen utile consiste à déterminer si le résultat est cohérent en interne, s'il correspond à la conception approuvée et si le fabricant a expliqué tout écart par rapport au comportement attendu.

Accordez une attention particulière aux contre-essais. Un essai répété ne constitue pas automatiquement un motif de rejet, mais il doit avoir une raison documentée. Une erreur de raccordement corrigée, par exemple, diffère d'une défaillance diélectrique suivie d'une réparation. Le rapport doit présenter l'événement initial, l'action corrective, l'inspection après réparation et le résultat final. Supprimer cet historique du dossier d'acceptation empêche l'acheteur d'évaluer le risque réel.

Contrôles mécaniques, de sécurité et d'expédition

Les performances électriques peuvent être compromises pendant le transport si le transformateur n'est pas préparé correctement. Inspectez la cuve, les radiateurs lorsqu'ils sont installés, les traversées, les compartiments de bornes, les joints, les soudures, les fixations, les anneaux de levage, les roues et les dispositifs de décompression ou de protection adaptés à la conception. Il ne doit y avoir aucune fuite d'huile, aucun isolant en porcelaine ou polymère endommagé, aucun filetage de borne non protégé, aucune borne de terre manquante ni défaut de peinture exposant le métal de base dans un environnement corrosif.

Pour un transformateur rempli de liquide, vérifiez le niveau de fluide ou l'état d'expédition spécifié pour le transport, les positions des vannes, les dispositions d'étanchéité et toutes les instructions d'expédition relatives à la pression ou au gaz. Pour les unités sèches, inspectez l'intégrité de l'enveloppe, les ouvertures de ventilation, les dégagements internes et la protection contre l'humidité et les chocs. Dans les deux conceptions, confirmez que les points de levage sont clairement marqués et que l'emballage d'expédition empêche le déplacement des accessoires vulnérables.

L'examen de sécurité doit inclure des détails pratiques souvent laissés à l'installation sur site : des points de mise à la terre accessibles, des étiquettes d'avertissement haute tension durables, une identification correcte des phases et des bornes, un accès sûr aux commandes de changement de prises et une séparation adéquate des raccordements sous tension une fois installés. Il ne s'agit pas d'exigences esthétiques. Des marquages ambigus et des points de terre inaccessibles créent des risques évitables lors de la mise en service et de la maintenance.

Ne pas confondre les documents de certification avec les preuves d'acceptation

Les documents de certification et de conformité peuvent démontrer qu'une famille de produits, un matériau ou un composant a été évalué selon un système défini. Ils ne remplacent pas les enregistrements d'usine spécifiques à un numéro de série. Un acheteur doit demander les documents exigés par le projet, mais les distinguer des propres preuves d'inspection et d'essai du transformateur.

Le dossier documentaire final doit normalement inclure les plans d'encombrement et de raccordement approuvés, les données de plaque signalétique, le rapport d'essais de routine, la liste de colisage, les instructions d'exploitation et de maintenance, les conditions de garantie ainsi que les enregistrements relatifs aux composants ou accessoires spécifiés. Lorsqu'un projet exige des essais, rapports d'inspection ou certificats supplémentaires, ces livrables doivent être énumérés dans les spécifications d'achat plutôt que supposés.

Les fabricants disposant d'une maîtrise rigoureuse de la conception, de procédés de fabrication documentés et d'un système qualité strict sont mieux placés pour fournir cette traçabilité de manière constante. Jinshida Electric Power Technology Co., Ltd. applique cette approche axée sur la qualité aux équipements de transport et de distribution d'électricité destinés aux applications de réseaux, industrielles, d'énergies renouvelables et d'infrastructures.

Lorsque les conditions de service sur site modifient les priorités de la FAT

L'essai en usine doit refléter le système que le transformateur alimentera. Un départ standard de réseau public, une usine avec de fortes charges de moteurs et un site d'énergie renouvelable peuvent chacun imposer des préoccupations opérationnelles différentes. Par exemple, un transformateur alimentant des charges électroniques sensibles peut nécessiter une attention accrue à la charge harmonique, à la configuration de mise à la terre et à la coordination de l'impédance. Une unité destinée à fonctionner en parallèle exige une confirmation minutieuse de la compatibilité du rapport de tension, du groupe vectoriel, de l'impédance et de la position de prise avec le transformateur associé.

Les projets associant un transformateur à un stockage par batteries méritent la même rigueur d'interface. Un système extérieur tel que leSystème de stockage d'énergie commercial et industriel 125kW/261kWh peut fonctionner à 380 V ou 400 V CA et être utilisé pour le déplacement de charge, l'alimentation de secours ou l'intégration d'énergies renouvelables. La FAT du transformateur n'est pas un essai de l'armoire de stockage, mais l'acheteur doit s'assurer que la tension secondaire du transformateur, le groupe vectoriel, la philosophie de protection, la configuration de mise à la terre et le flux de puissance bidirectionnel prévu sont conformes à la conception électrique globale.

Une liste de contrôle pratique avant autorisation d'expédition

L'approbation de l'expédition doit être suspendue jusqu'à ce que l'acheteur puisse répondre « oui » à chacune des questions suivantes :

• L'unité portant le numéro de série correspond-elle à la puissance approuvée, à la tension, aux prises, au groupe vectoriel, à l'impédance, aux bornes et aux accessoires ?
• L'assemblage des enroulements en cuivre a-t-il été inspecté ou est-il étayé par des enregistrements adéquats de traçabilité de production et de matériaux ?
• Les résultats des essais de routine sont-ils complets, lisibles, cohérents en interne et liés à la norme technique requise ?
• Les événements d'essai échoués, répétés ou inhabituels ont-ils été entièrement documentés et clôturés ?
• La plaque signalétique, les marquages, les dispositions de mise à la terre, les étiquettes d'avertissement et les commandes d'exploitation sont-ils adaptés à une installation et une maintenance sûres ?
• Le transformateur a-t-il été protégé pour le transport, y compris les traversées vulnérables, les accessoires, les surfaces d'étanchéité et les dispositions de levage ?
• Le dossier documentaire final contient-il les enregistrements nécessaires à la mise en service, à la maintenance et à l'enquête sur d'éventuels défauts futurs ?

Un transformateur à enroulements en cuivre ne doit pas être accepté simplement parce qu'il est neuf, visuellement intact ou accompagné d'un certificat standard. L'acceptation est justifiée lorsque la construction, les preuves d'essai, les exigences d'application et l'état d'expédition racontent la même histoire. Cette rigueur permet d'identifier les problèmes corrigibles alors que le transformateur se trouve encore à l'usine, où leur résolution est bien moins perturbatrice qu'après la mise sous tension.
