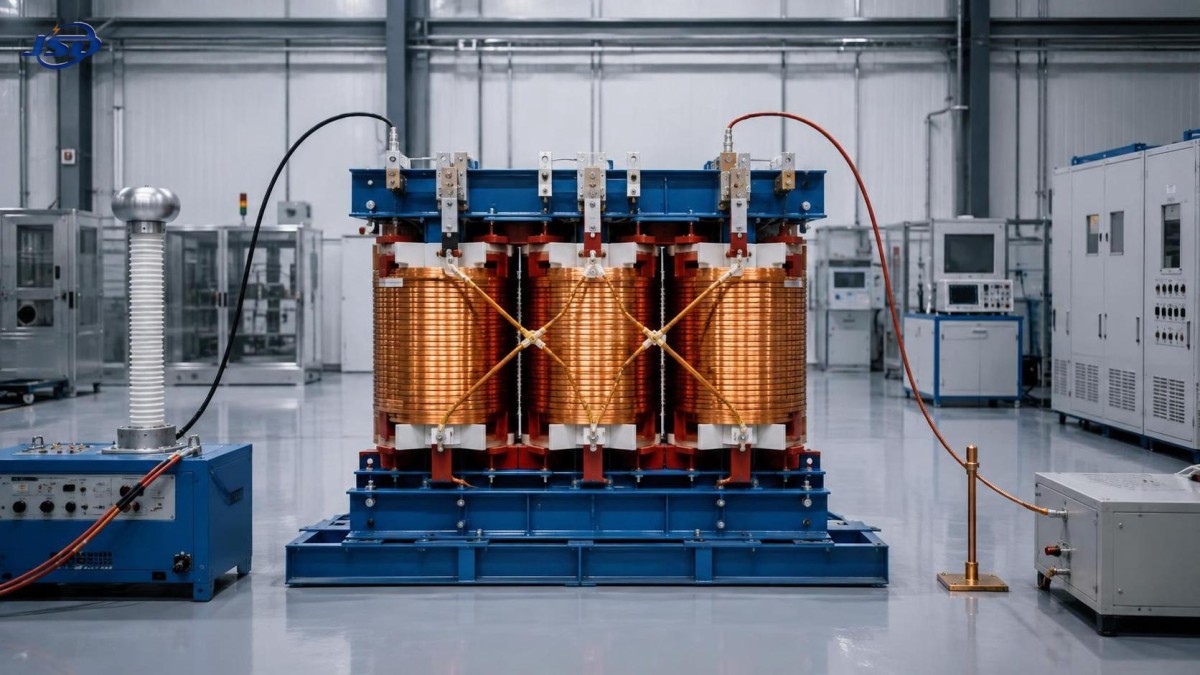

Pruebas de aceptación en fábrica para transformadores de distribución con devanados de cobre: lista de verificación para compradores

Una prueba de aceptación en fábrica debe tratarse como una decisión de liberación, no como una prueba testimonial ceremonial. Antes de que un transformador de distribución con devanados de cobre salga de fábrica, el comprador necesita pruebas de que la unidad se fabricó conforme al diseño aprobado, de que sus características eléctricas coinciden con la placa de características y la especificación de compra, y de que ningún defecto de fabricación se ha ocultado tras un acabado de pintura limpio o únicamente mediante la aprobación de una prueba rutinaria.

El enfoque más eficaz consiste en acordar el plan de inspección y pruebas antes de que finalice la producción. Ese plan debe identificar la norma técnica aplicable, los requisitos contractuales, los métodos de prueba, los valores de aceptación cuando corresponda, los documentos que deben presentarse, los puntos de testigo y las medidas necesarias ante una prueba fallida o repetida. Un informe de prueba firmado sin este contexto no es suficiente.

Comience con la base técnica aprobada

Toda decisión de aceptación debe poder rastrearse hasta un conjunto controlado de documentos: la orden de compra, los planos aprobados, los datos técnicos garantizados, el programa de la placa de características y cualquier requisito específico del proyecto. La fábrica puede construir varios transformadores similares con distintas relaciones de tensión, grupos vectoriales, valores de impedancia, disposiciones de tomas, grados de protección de envolvente o configuraciones de terminales. Una unidad puede superar sus pruebas eléctricas y aun así no ser adecuada para la instalación si estos detalles no se verifican primero.

Confirme lo siguiente antes de pasar a las pruebas eléctricas:

• Potencia nominal, tensión primaria y secundaria, frecuencia, disposición de fases y grupo vectorial.
• Método de refrigeración especificado, clase de aislamiento, base de elevación de temperatura y entorno de instalación.
• Tipo de cambiador de tomas, posiciones de toma, mecanismo de accionamiento y funciones requeridas de bloqueo o indicación.
• Impedancia de cortocircuito, garantías de pérdidas cuando se indiquen en el contrato y accesorios requeridos.
• Marcado de terminales, disposición del neutro, puntos de puesta a tierra, configuración de caja de cables o pasatapas y distancias de aislamiento.
• Idioma de la placa de características, número de serie, masa, instrucciones de elevación, datos del aceite para unidades llenas de líquido y etiquetas de advertencia.

Esta primera comparación evita un error común de aceptación: aprobar un transformador porque el informe de prueba parece completo, mientras que la unidad física no coincide con el diseño de aplicación aprobado.

Inspeccione el trabajo de los devanados de cobre antes de basarse en los valores de prueba

Los conductores de cobre suelen seleccionarse por su conductividad, resistencia mecánica y rendimiento fiable bajo ciclos térmicos. Sin embargo, el valor de un transformador de distribución con devanados de cobre depende de la ejecución, no solo del material conductor. La inspección de fábrica debe establecer que el conjunto de devanados está adecuadamente soportado, aislado, conectado y preparado para soportar las exigencias de servicio.

Cuando la construcción sea visible durante la etapa de inspección, examine los conductores de salida de los devanados, las barreras de aislamiento, las estructuras de sujeción, los conductores de toma y las conexiones en busca de signos de mano de obra deficiente. Busque bordes afilados en las curvaturas de los conductores, papel aislante o cartón prensado dañados, bloques de sujeción flojos, tendido desigual de conductores, enfundado incompleto o conexiones que parezcan sobrecalentadas por trabajos de soldadura fuerte o atornillado. Estas observaciones son importantes porque las vibraciones, las fuerzas de corriente de falla y los ciclos repetidos de carga actúan sobre el sistema de devanados durante la vida operativa del transformador.

En los diseños llenos de aceite, la limpieza es igualmente importante. Las partículas extrañas, los residuos excesivos de soldadura, la exposición a la humedad o un control deficiente del ensamblaje de la parte activa pueden comprometer la fiabilidad dieléctrica incluso cuando el transformador se energiza inicialmente con normalidad. El comprador no necesita dictar el proceso interno del fabricante, pero debe exigir evidencia clara de que la parte activa se manipuló bajo un proceso de calidad controlado y se secó antes del ensamblaje final.

La trazabilidad de los materiales debe ser significativa y no meramente decorativa. El fabricante debe poder vincular el número de serie del transformador con el lote de conductores de devanado, el sistema de aislamiento, los registros de material del núcleo y los componentes comprados clave. Esto resulta especialmente útil cuando una investigación posterior de fallas requiere un historial de producción claro.

Pruebas eléctricas rutinarias que deben presenciarse o revisarse

El conjunto exacto de pruebas depende del diseño del transformador y del contrato, pero varias pruebas rutinarias constituyen el núcleo práctico de la aceptación en fábrica. El informe de prueba debe identificar el transformador por número de serie, mostrar las condiciones de prueba, indicar el instrumento o la configuración de prueba utilizada e incluir resultados reales registrados en lugar de una declaración genérica de “aprobado”.

Los valores de prueba requieren interpretación. Las pequeñas diferencias entre fases pueden reflejar la resistencia de los cables de prueba, la geometría del conductor o la temperatura. No deben descartarse automáticamente, pero tampoco deben evaluarse de forma aislada. Una revisión útil pregunta si el resultado es internamente coherente, si concuerda con el diseño aprobado y si el fabricante ha explicado cualquier desviación del comportamiento esperado.

Preste especial atención a las repeticiónes de pruebas. Una prueba repetida no es automáticamente motivo de rechazo, pero debe tener una razón documentada. Un error de conexión corregido, por ejemplo, es diferente de una falla dieléctrica seguida de una reparación. El informe debe mostrar el evento original, la acción correctiva, la inspección posterior a la reparación y el resultado final. Eliminar ese historial del registro de aceptación impide al comprador evaluar el riesgo real.

Verificaciones mecánicas, de seguridad y de envío

El rendimiento eléctrico puede perderse durante el transporte si el transformador no se prepara correctamente. Inspeccione el tanque, los radiadores cuando estén instalados, los pasatapas, los compartimentos de terminales, las juntas, las soldaduras, los sujetadores, las orejetas de elevación, las ruedas y los dispositivos de alivio de presión o protección adecuados para el diseño. No debe haber fugas de aceite, aislamiento de porcelana o polímero dañado, roscas de terminales sin proteger, terminales de tierra faltantes ni defectos de pintura que expongan el metal base en un entorno corrosivo.

Para un transformador lleno de líquido, verifique el nivel de fluido o la condición de envío especificada para el transporte, las posiciones de las válvulas, las disposiciones de sellado y cualquier instrucción de envío relacionada con presión o gas. Para unidades de tipo seco, inspeccione la integridad de la envolvente, las aberturas de ventilación, la distancia interior y la protección contra la humedad y los impactos. En ambos diseños, confirme que los puntos de elevación estén claramente marcados y que el embalaje de envío evite el movimiento de accesorios vulnerables.

La revisión de seguridad debe incluir detalles prácticos que a menudo se dejan para la instalación en sitio: puntos de puesta a tierra accesibles, etiquetas duraderas de advertencia de alta tensión, identificación correcta de fases y terminales, acceso seguro a los controles de cambio de tomas y segregación adecuada de conexiones energizadas una vez instaladas. No son requisitos cosméticos. Las marcas ambiguas y los puntos de tierra inaccesibles generan riesgos evitables durante la puesta en marcha y el mantenimiento.

No confunda la documentación de certificación con la evidencia de aceptación

Los documentos de certificación y conformidad pueden demostrar que una familia de productos, material o componente ha sido evaluado conforme a un esquema indicado. No sustituyen los registros de fábrica específicos del número de serie. Un comprador debe solicitar los documentos requeridos por el proyecto, pero debe mantenerlos separados de la evidencia propia de inspección y prueba del transformador.

El paquete documental final debe incluir normalmente los planos aprobados de dimensiones y conexiones, los datos de la placa de características, el informe de pruebas rutinarias, la lista de empaque, las instrucciones de operación y mantenimiento, los términos de garantía y los registros de los componentes o accesorios especificados. Cuando un proyecto requiera pruebas adicionales, informes de inspección o certificados, dichos entregables deben indicarse en la especificación de compra en lugar de darse por supuestos.

Los fabricantes con un control de diseño disciplinado, procesos de fabricación documentados y un sistema de calidad riguroso están mejor posicionados para proporcionar esta trazabilidad de forma consistente. Jinshida Electric Power Technology Co., Ltd. aplica este enfoque centrado en la calidad a los equipos de transmisión y distribución de energía para aplicaciones de redes eléctricas, industriales, de energía renovable e infraestructura.

Cuando las condiciones de servicio en sitio cambian las prioridades de FAT

La prueba de fábrica debe reflejar el sistema al que servirá el transformador. Un alimentador estándar de red eléctrica, una planta con grandes cargas de motor y un sitio de energía renovable pueden imponer diferentes consideraciones operativas. Por ejemplo, un transformador que alimenta cargas electrónicas sensibles puede requerir mayor atención a las condiciones armónicas, la disposición de puesta a tierra y la coordinación de impedancia. Una unidad destinada a funcionar en paralelo requiere una confirmación cuidadosa de la compatibilidad de la relación de tensión, el grupo vectorial, la impedancia y la posición de toma con el transformador asociado.

Los proyectos que combinan un transformador con almacenamiento en baterías merecen la misma disciplina de interfaz. Un sistema exterior como elSistema de almacenamiento de energía comercial e industrial de 125kW/261kWh puede operar a 380 V o 400 V CA y puede utilizarse para el desplazamiento de carga, suministro de respaldo o integración de energía renovable. La FAT del transformador no es una prueba del gabinete de almacenamiento, pero el comprador debe asegurarse de que la tensión secundaria del transformador, el grupo vectorial, la filosofía de protección, la disposición de puesta a tierra y el flujo de potencia bidireccional previsto se ajusten al diseño eléctrico general.

Una lista de verificación práctica para la liberación

La aprobación del envío debe retenerse hasta que el comprador pueda responder “sí” a cada una de estas preguntas:

• ¿La unidad con número de serie coincide con la potencia, tensión, tomas, grupo vectorial, impedancia, terminales y accesorios aprobados?
• ¿Se ha inspeccionado el conjunto de devanados de cobre o está respaldado por registros adecuados de trazabilidad de producción y materiales?
• ¿Los resultados de las pruebas rutinarias están completos, son legibles, internamente coherentes y están vinculados a la norma técnica requerida?
• ¿Se han documentado y cerrado por completo los eventos de prueba fallidos, repetidos o inusuales?
• ¿La placa de características, las marcas, las disposiciones de puesta a tierra, las etiquetas de advertencia y los controles operativos son adecuados para una instalación y mantenimiento seguros?
• ¿El transformador ha sido protegido para el transporte, incluidos los pasatapas vulnerables, accesorios, superficies de sellado y disposiciones de elevación?
• ¿El paquete documental final contiene los registros necesarios para la puesta en marcha, el mantenimiento y la futura investigación de fallas?

Un transformador con devanados de cobre no debe aceptarse simplemente porque es nuevo, está visualmente intacto o viene acompañado de un certificado estándar. La aceptación se justifica cuando la construcción, la evidencia de prueba, los requisitos de aplicación y la condición de envío cuentan la misma historia. Esa disciplina identifica problemas corregibles mientras el transformador todavía está en fábrica, donde su resolución es mucho menos disruptiva que después de la energización.
