Закупка распределительных трансформаторов: вопросы, которые следует задать перед сравнением поставщиков

Сроки проекта уже поджимают, строительные работы продвигаются, а планировка электротехнического помещения согласована. Затем поступают несколько коммерческих предложений от поставщиков распределительных трансформаторов. На первый взгляд номинальные параметры похожи, обещанные сроки поставки близки, а самая низкая цена кажется слишком привлекательной, чтобы ее игнорировать. Именно здесь многие закупочные решения становятся рискованными.

Трансформатор, соответствующий заявленному напряжению и номиналу кВА, все равно может создать проблемы после поставки: неподходящий диапазон ответвлений, потери, не соответствующие режиму эксплуатации, неполная испытательная документация, не включенные в предложение комплектующие или неясные условия сервиса, когда требуется расследование неисправности. Заказ на закупку может выглядеть эффективным в краткосрочной перспективе, однако впоследствии проектной команде придется тратить время на устранение технических пробелов, которые следовало выявить еще до начала сравнения поставщиков.

Для распределительного трансформатора наиболее полезный исходный вопрос — не «Какой поставщик дешевле?», а «Что именно должен выполнять этот агрегат на данной площадке, в этих условиях и в течение предполагаемого срока службы?». После ответа на этот вопрос предложения становится проще сопоставлять на одинаковой основе.

Начинайте с условий эксплуатации, а не со списка поставщиков

Перед запросом цен соберите информацию, описывающую реальные электрические и экологические условия. Одного базового номинала редко достаточно для полного определения требований. Агрегат, обслуживающий сельскую линию, коммерческое здание, шахту, промышленный парк или фотоэлектрический проект, может работать при совершенно разных профилях нагрузки, условиях напряжения, возможностях технического обслуживания и воздействиях окружающей среды.

Начните с подтверждения номинальных напряжений системы на стороне высокого и низкого напряжения, частоты, требуемой мощности, группы соединения, требований к сопротивлению короткого замыкания, уровня изоляции и схемы подключения. Если трансформатор будет работать параллельно с существующим агрегатом, параметры необходимо рассматривать совместно, а не выбирать независимо. Различия в коэффициенте трансформации, сопротивлении, группе соединения или положении ответвления могут привести к неравномерному распределению нагрузки и эксплуатационным трудностям.

Также важно определить, отражает ли заявленная мощность непрерывный спрос, ожидаемую пиковую нагрузку или запас для будущего расширения. Трансформатор, выбранный только по текущему спросу, может оказаться ограничивающим фактором при добавлении новой производственной линии, зарядной нагрузки, расширении HVAC или подключении возобновляемых источников энергии. Напротив, чрезмерное завышение мощности может увеличить первоначальную стоимость и привести к повышенным потерям холостого хода в течение многих лет работы с малой нагрузкой.

Условия площадки заслуживают такого же внимания. Температура окружающей среды, высота над уровнем моря, установка в помещении или на открытом воздухе, вентиляция, пыль, влага, коррозионная атмосфера, сейсмические требования и транспортные ограничения — все это может изменить практическую спецификацию. Предложение нельзя объективно оценить, если один поставщик предполагает защищенную установку, а другой включает корпус, защиту или меры по коррозионной стойкости для более суровой площадки.

Преобразуйте требования в лист сравнения

Распространенная проблема закупок — получение предложений, подготовленных на основе разных допущений. Один поставщик может предложить только сам трансформатор. Другой может включить вводы, устройства мониторинга, ограничители перенапряжений, кабельные коробки, концевые соединители, оборудование для вторичных цепей или более полный пакет испытаний. Первое предложение выглядит дешевле, однако разница может не означать более низкую общую стоимость проекта.

Подготовьте лист сравнения до отправки запроса. Он не должен быть сложным, но должен отделять обязательные технические требования от предпочтительных опций и коммерческих условий. Используйте один и тот же лист для ответа каждого поставщика. Это исключает ошибочное восприятие отсутствующего пункта как включенного.

Полезные поля включают:

• Номинальная мощность, коэффициент трансформации, частота, группа соединения и сопротивление.
• Применимый стандарт и его конкретная редакция либо требование проекта, если оно определено.
• Способ охлаждения, система изоляции, материал обмоток и допустимое превышение температуры.
• Потери холостого хода, потери нагрузки и метод испытаний, используемый для их проверки.
• Диапазон ответвлений, тип переключателя ответвлений, рабочее положение и порядок регулировки.
• Бак, радиаторы, вводы, выводы, точки заземления, точки подъема и защитные принадлежности.
• Приемо-сдаточные испытания, подтверждение типовых испытаний при необходимости, порядок заводской инспекции и документы, поставляемые с агрегатом.
• Упаковка, транспортные габариты, пункт поставки, объем гарантии, запасные части и доступность выездного сервиса.

Такой подход не замедляет закупки. Он сокращает время, затрачиваемое на уточнение предложений после вскрытия заявок, когда коммерческое давление зачастую затрудняет согласование технических корректировок.

Вопросы, показывающие, действительно ли номиналы сопоставимы

Значение кВА необходимо, но его недостаточно. Попросите каждого поставщика подтвердить, как трансформатор спроектирован для работы при указанном напряжении, частоте, температуре окружающей среды и профиле нагрузки. Если в проекте имеются нагрузки, генерирующие гармоники, такие как частотно-регулируемые приводы, выпрямители, оборудование обработки данных или силовые электронные преобразователи, поднимите этот вопрос на стадии запроса. Гармоники могут влиять на нагрев, потери и конструктивные решения, поэтому их не следует учитывать задним числом.

Потери следует рассматривать в контексте. Более низкая цена покупки может быть компенсирована более высокими потерями при эксплуатации, особенно если агрегат постоянно находится под напряжением. Запросите гарантированные значения потерь холостого хода и потерь нагрузки вместе с эталонной температурой и применимым стандартом. Затем уточните, как эти значения будут подтверждены при заводских испытаниях. Не сравнивайте отдельное заявление об «эффективности», не понимая точки нагрузки и условий, лежащих в его основе.

Выбор ответвлений — еще один частый источник путаницы. Уточните, требуется ли регулирование напряжения без возбуждения или под нагрузкой, сколько положений ответвлений доступно и соответствует ли предложенный диапазон колебаниям напряжения сети или площадки. Во многих проектах подходит переключатель ответвлений без возбуждения, но перед регулировкой он требует отключения. Эта эксплуатационная особенность должна быть понятна сотрудникам, ответственным за ввод в эксплуатацию и обслуживание.

Способность выдерживать короткое замыкание, координация изоляции и расположение выводов могут казаться инженерными деталями, однако они способны повлиять на приемку проекта и будущую надежность. Запросите четкое подтверждение соответствующих значений вместо принятия общих формулировок, таких как «стандартная конструкция». Если поставщик предлагает отклонения, попросите представить их письменно и поручите ответственной инженерной группе оценить их влияние.

Смотрите дальше заводской брошюры

Оценка поставщика более надежна, когда она основывается на доказательствах, а не только на презентационных материалах. Хорошо подготовленное предложение должно определять объем производства, применимые стандарты, объем испытаний, чертежи, подлежащие представлению, и исключения из спецификации. Расплывчатые формулировки могут скрывать неопределенность в отношении того, что фактически будет поставлено.

Задавайте практические вопросы о производстве. Производится ли предлагаемый агрегат самим участником тендера или закупается у другой стороны? Какие компоненты изготавливаются собственными силами, а какие приобретаются? Как контролируются входящие материалы? Какая прослеживаемость доступна для критических компонентов? Как организованы изготовление обмоток, сушка, сборка, обращение с маслом и окончательные испытания?

Эти вопросы не предназначены для принуждения к раскрытию конфиденциальных процессов. Их цель — понять, имеет ли поставщик контролируемый путь от утвержденных материалов до окончательных протоколов испытаний. Для масляного трансформатора качество изготовления обмоток, обработки изоляции, герметизации бака, обработки масла и дисциплина испытаний непосредственно связаны с долгосрочной эксплуатацией.

Документацию следует рассматривать как часть поставки. Запросите предлагаемый график подготовки документации на раннем этапе. Он может включать габаритные чертежи, данные паспортной таблички, схемы выводов, процедуры испытаний, отчеты о приемо-сдаточных испытаниях, инструкции по монтажу, руководства по эксплуатации и техническому обслуживанию, а также сведения об упаковке. Если требуется независимая инспекция или приемочные заводские испытания, до размещения заказа уточните срок уведомления, точки присутствия инспектора и порядок работы с несоответствиями.

Используйте стандарты осмотрительно, а не как упрощенный путь

Стандарты обеспечивают общий технический язык, но длинный перечень стандартов не является автоматическим доказательством выполнения всех требований проекта. Более полезный вопрос: какой стандарт регулирует поставляемый агрегат и какая документация подтверждает соответствие запрошенным пунктам?

Например, IEC 60076 может относиться к проектированию и испытаниям трансформаторов, тогда как проект также может устанавливать местные правила электросетей, требования по энергоэффективности, положения безопасности или требования заказчика к испытаниям. Попросите поставщиков указать точную нормативную основу своего предложения и перечислить все отклонения. Если проект требует определенных разрешений для рынка или сертификационных документов, укажите это в запросе и потребуйте проверить их действительность в ходе оценки.

Не позволяйте стандартам заменять четкую спецификацию. Стандарт может устанавливать общие требования, но не обязательно определяет такие проектные решения, как направление кабельного подключения, допустимые габариты, предпочтительные принадлежности, систему окраски, ограничения шума, схему защиты или документацию по поставке. Эти пункты все равно необходимо зафиксировать письменно.

Рассматривайте вариант с учетом его назначения

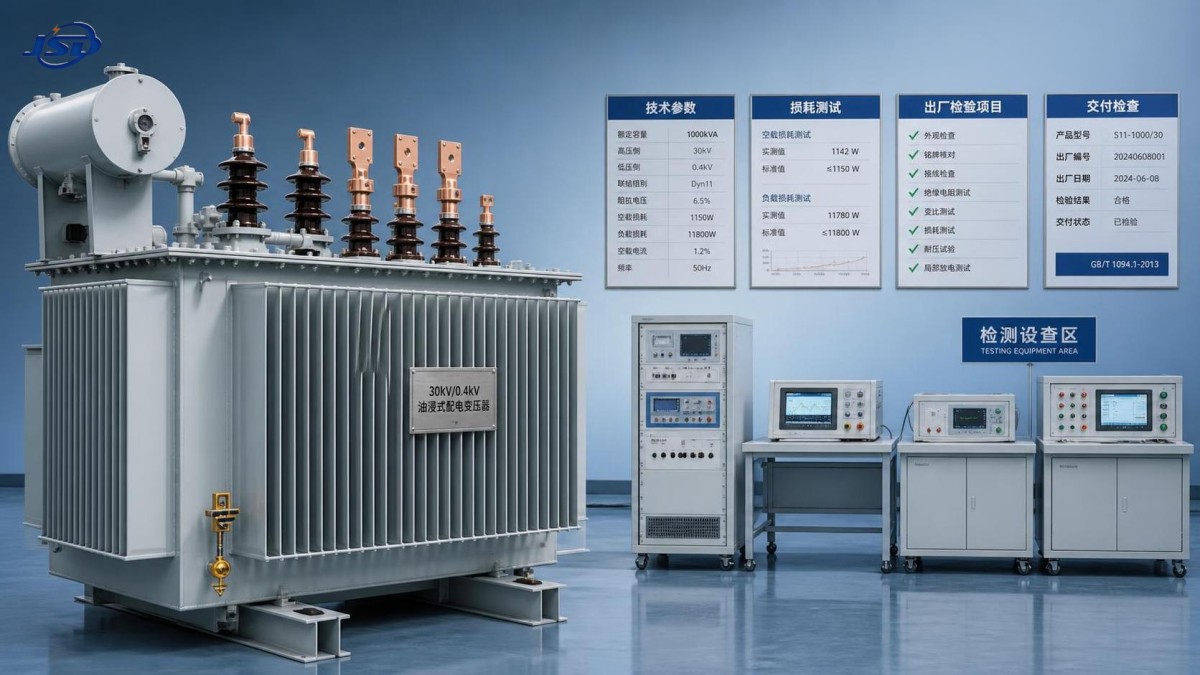

Для проектов, требующих понижающей схемы с 30kV до 0.4kV, выбор мощности часто должен учитывать как текущий спрос, так и реалистичный эксплуатационный запас. Такой продукт, как 30kV/0.4kV Масляный силовой распределительный трансформатор, доступен с номиналами 500kVA, 630kVA, 800kVA, 1000kVA, 1250kVA и 1600kVA. Правильный выбор зависит от исследования нагрузки площадки, ожидаемого роста, ограничений установки и подхода оператора к техническому обслуживанию, а не только от предпочтительного номинала.

При оценке масляного варианта попросите поставщика точно объяснить схему охлаждения и условия перегрузки. Конструкция ONAN с естественным охлаждением может подходить для многих распределительных применений, однако допустимый профиль нагрузки должен соответствовать тепловым пределам производителя и условиям установки. Если в предложении указана возможность кратковременной перегрузки, подтвердите длительность, температурные условия, требования к мониторингу и применимые ограничения. Заявленная возможность никогда не должна рассматриваться как разрешение на регулярную перегрузку.

Выбор материалов также требует контекста. Например, медные обмотки могут указываться по причинам электрического и механического проектирования, однако оценка все равно должна быть сосредоточена на полной предложенной конструкции, подтвержденных потерях, протоколах испытаний и пригодности для конкретного режима. Если предлагается изоляционная жидкость на растительной основе, такая как FR3, уточните точный тип жидкости, обоснование пожарной безопасности, требования к совместимости, порядок обращения и ожидаемое обслуживание, а не предполагайте, что все альтернативные жидкости обладают одинаковыми характеристиками.

Сравнивайте затраты в течение цикла закупки

Сравнение цен необходимо, однако цену закупки следует разбить на видимые элементы. Уточните, включает ли предложение транспортировку, поддержку при разгрузке, специальную упаковку, надзор за монтажом, помощь при вводе в эксплуатацию, обязательные принадлежности, испытания и документы. Если они исключены, фиксируйте их как исключения, а не оставляйте в общих примечаниях.

Энергетические потери заслуживают отдельной строки в оценке. Финансовая значимость зависит от часов эксплуатации, местной стоимости энергии, профиля нагрузки и срока службы проекта. Отделу закупок не нужно выполнять сложную финансовую модель для каждой небольшой закупки, но он должен получить технические данные, необходимые владельцу или инженерной группе для оценки эксплуатационных затрат. Потери холостого хода особенно важны, когда трансформатор остается под напряжением длительное время, тогда как потери нагрузки изменяются в зависимости от нагрузки.

Также оцените доступ для технического обслуживания. Можно ли безопасно добраться до выводов, приборов, клапанов, точек заземления и настроек ответвлений после установки? Можно ли идентифицировать запасные части? Существует ли четкий процесс получения технической поддержки, если требуется проверить отчет об испытаниях, транспортную проблему или отклонение на площадке? Недорогой агрегат может стать дорогостоящим, если базовую сервисную информацию трудно получить.

Устраните неопределенность до выпуска заказа

После завершения технического и коммерческого сравнения проведите короткий этап уточнения, а не выбирайте поставщика сразу на основании первоначальной заявки. Направьте одинаковые неразрешенные вопросы поставщикам, включенным в короткий список. Требуйте ответов, указывающих, включен ли пункт, исключен, является опциональным или требует подтверждения заказчика.

Перед окончательным утверждением проверьте утвержденный технический лист по заказу на закупку, редакции предложения, чертежам и обещанному объему испытаний. Особое внимание уделите коэффициенту трансформации, диапазону ответвлений, группе соединения, сопротивлению, потерям, принадлежностям, классу защиты и требованиям к отгрузке. Именно эти детали чаще всего становятся причиной разногласий, если они остаются в неформальной электронной переписке, а не включаются в комплект договорных документов.

Наиболее обоснованное закупочное решение обычно не то, для которого составлена самая короткая таблица сравнения. Это решение, при котором техническое назначение, доказательства поставщика, коммерческий объем и соображения жизненного цикла указывают в одном направлении. Задавая целенаправленные вопросы до сравнения поставщиков, закупочные команды могут избежать ложного сравнения цен и выбрать распределительный трансформатор, подходящий для установки, проверяемый при поставке и управляемый на протяжении всего срока службы.
