Выбор производителя силовых трансформаторов для условий конкретного объекта

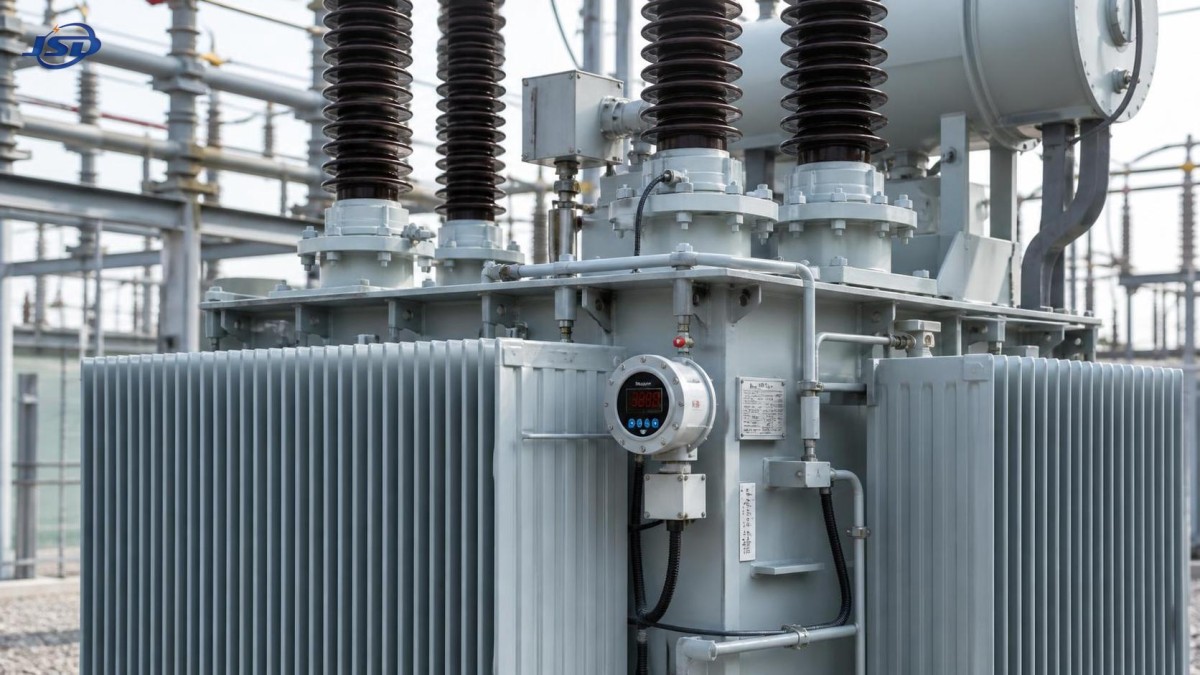

Выбор производителя силовых трансформаторов для конкретных условий эксплуатации на объекте начинается с фактических электрических и физических условий в месте установки. Паспортные номинальные данные определяют базовый диапазон эксплуатации, однако не показывают, способен ли агрегат выдерживать рабочий цикл, гармонические составляющие, коммутационные события, температуру окружающей среды, ограничения доступа или ограничения по техническому обслуживанию конкретного проекта. Обоснование выбора должно связывать предлагаемую конструкцию трансформатора с данными объекта, а не опираться на общее обозначение из каталога.

Первый технический вопрос — профиль нагрузки. Трансформатор, питающий практически постоянную технологическую нагрузку, оценивается иначе, чем трансформатор для периодически работающих дробилок, крупных двигателей, сварочного оборудования, выпрямительных нагрузок, систем зарядки аккумуляторов или преобразователей возобновляемой энергии. Максимальная потребляемая мощность, продолжительность нагрузки, ожидаемый рост, коэффициент мощности, пусковой ток и одновременная работа оборудования ниже по сети влияют на температуру обмоток и характеристики напряжения. Агрегат, который представляется достаточно мощным только исходя из подключенных kVA, может подвергаться повторяющимся тепловым циклам или просадкам напряжения, сокращающим срок службы изоляции.

Определите режим эксплуатации до сравнения конструкций

Пригодный запрос коммерческого предложения должен содержать первичное и вторичное напряжение, частоту, номинальную мощность, группу соединения, диапазон импеданса, схему ответвлений, способ охлаждения, уровень изоляции, высоту установки и применимый стандарт. Также следует указать, устанавливается ли трансформатор в помещении, на открытом воздухе, в контейнере, под землей, на мобильной платформе или в электротехническом помещении с ограниченным доступом. Оставление этих вопросов открытыми до получения предложения часто приводит к корректировкам, влияющим на срок поставки, габариты, выбор принадлежностей и объем испытаний.

Характеристики сети требуют не меньшего внимания. Доступный уровень короткого замыкания на шинах высокого напряжения, способ заземления нейтрали, координация вышестоящей защиты, ожидаемые колебания напряжения и наличие батарей конденсаторов или нагрузок, питаемых через преобразователи, могут существенно изменить требования к конструкции. Импеданс особенно важен: более низкий импеданс может уменьшить падение напряжения при пуске двигателя, тогда как более высокий импеданс может потребоваться для ограничения доступного тока короткого замыкания. Ни один из вариантов не является автоматически предпочтительным. Предлагаемое значение должно соответствовать исследованию защиты и поведению нагрузки ниже по сети.

Гармоники требуют четкого рассмотрения, а не расплывчатого требования «устойчивости к гармоникам». Выпрямители, частотно-регулируемые приводы, системы UPS, дуговое оборудование и некоторые интерфейсы возобновляемой энергетики могут создавать несинусоидальный ток, увеличивающий потери от вихревых токов и локальный нагрев. Спецификация должна содержать спектры гармоник или, если они недоступны, указывать технологию нагрузки и режимы работы. Тогда производитель силовых трансформаторов может оценить расположение проводников обмотки, контроль потоков рассеяния, снижение номинальной мощности, нагрузку нейтрали и тепловые запасы на основе прослеживаемых допущений.

Условия окружающей среды часто являются фактором, по которому номинально сопоставимые предложения расходятся. Максимальная и средняя температура окружающей среды, минимальная температура при транспортировке или подаче напряжения, солнечное воздействие, влажность, солевое загрязнение, пыль, вентиляция, сейсмические требования, риск затопления и коррозионно-активные атмосферы влияют как на конструкцию, так и на срок службы. На больших высотах пониженная плотность воздуха изменяет характеристики внешней изоляции и охлаждения. Во влажной или загрязненной среде длина пути утечки по поверхности вводов, качество прокладок, покрытие бака, устройство воздухоосушителя, герметизация кабельного ящика и детали дренажа могут быть не менее важны, чем конструкция активной части.

Изучите конструктивные обоснования, лежащие в основе предложения

Технически достоверное предложение отделяет гарантированные значения от предварительных оценок и указывает условия, использованные для каждого значения. Номинальные потери, ток холостого хода, импеданс, превышение температуры, уровень шума, масса, количество масла, габаритные размеры, расположение выводов и перечень принадлежностей должны быть представлены в контролируемом техническом паспорте. Неоднозначные формулировки, такие как «стандартные принадлежности включены», трудно оценивать, поскольку интерфейсы объекта часто скрыты именно в этих деталях.

Материалы магнитопровода и обмоток заслуживают целенаправленного рассмотрения. Высокопроницаемая холоднокатаная электротехническая сталь с ориентированной зеренной структурой обычно используется для эффективных магнитопроводов, однако один только выбор материала не определяет характеристики. Конструкция ступенчатого перекрытия листов магнитопровода, способ стяжки, плотность магнитного потока, контроль изоляционного покрытия и результаты испытаний холостого хода влияют на потери и шум. Характеристики обмоток зависят от качества проводника, системы изоляции из бумаги или прессшпана, механических креплений, транспозиции при необходимости, процесса сушки и способности выдерживать усилия короткого замыкания. Конструкторская документация должна пояснять класс температуры изоляции и основание для заявленного превышения температуры.

Для маслонаполненного оборудования следует рассматривать полную диэлектрическую систему. В нее входят спецификация масла, система сохранения масла, радиаторы, расширитель при его наличии, устройство сброса давления, индикация уровня масла, точки контроля температуры, сливные и пробоотборные клапаны, а также конструкция уплотнений. Хорошо спроектированный бак — это не просто емкость. Он должен удерживать масло при ожидаемых тепловых перемещениях, выдерживать нагрузки при погрузочно-разгрузочных работах, противостоять коррозии в условиях установки и обеспечивать практический доступ для осмотра. Качество сварки, испытания на герметичность, подготовка поверхности, система покрытий и транспортировочные крепления являются важными производственными контролями.

Запросите обоснование стойкости к короткому замыканию. Трансформатор должен выдерживать механические и тепловые напряжения, возникающие при повреждении, до отключения защитным устройством. Эта проверка объединяет расчетные уровни короткого замыкания, допуск импеданса, конструкцию опор обмоток, стяжку и время отключения защиты. Утверждение, что агрегат «устойчив к короткому замыканию», без ссылки на заявленные условия системы имеет небольшую инженерную ценность.

Особые условия требуют соответствующей конструкции

Горнодобывающие и тоннельные установки показывают, почему обозначения применения не могут заменить подробное определение режима эксплуатации. Ограниченная вентиляция, высокая влажность, проводящая пыль, стесненные пути перемещения, ограничения по оконцеванию кабелей и потенциально опасные атмосферы изменяют требуемую компоновку. Классификация оборудования, детали корпуса, конструкция кабельного ящика, способ защиты и допустимые условия эксплуатации должны быть подтверждены в соответствии с оценкой опасностей на объекте. Одно только наименование продукта не может подтвердить пригодность для зоны с взрывоопасным газом или горючей пылью.

Например, рассмотрение рудничного взрывозащищенного трансформатора может включать работу на высоком напряжении 6 kV или 10 kV, требования к низкому напряжению, такие как 380 V, 660 V или 1140 V, а также требуемую конфигурацию соединений. Если высоковольтная обмотка имеет ответвления plus or minus 5%, необходимо подтвердить, требует ли предполагаемая процедура эксплуатации выбора ответвления при снятом напряжении или регулирования под нагрузкой; эти функции не взаимозаменяемы. Низковольтный кабельный соединительный ящик с доступными вторичными выводами может обеспечить переподключение с учетом условий объекта, однако расположение выводов, размер кабельного ввода, конструкция сальников, радиус изгиба и средства заземления должны соответствовать фактическим кабелям.

Пределы температуры и высоты должны рассматриваться как исходные данные для проектирования. Эталонное условие, такое как максимальная температура окружающей среды +40 degrees C, среднесуточная температура +25 degrees C, среднегодовая температура +20 degrees C, минимальная наружная температура -20 degrees C, относительная влажность до 95% при +25 degrees C и высота не более 1,000 m, имеет значение только при соответствии данным объекта. Любое отклонение может потребовать пересмотренного теплового расчета, иных характеристик масла, измененных зазоров, улучшенной герметизации или более низкой заявленной выходной мощности. Естественное охлаждение маслом и воздухом также зависит от достаточного свободного пространства вокруг радиаторов и схемы установки, не допускающей рециркуляции горячего выходящего воздуха.

Контроль качества отражается в документации

Оценка производителя должна рассматривать документированный путь от утвержденных чертежей до выпуска после окончательных испытаний. Записи анализа конструкции подтверждают согласованную электрическую и механическую конфигурацию. Прослеживаемость материалов помогает подтвердить, что сталь магнитопровода, проводник, изоляция, вводы, масло, оборудование переключения ответвлений и защитные принадлежности соответствуют утвержденной спецификации материалов. Контроль процессов наиболее важен на этапах, которые невозможно полностью проверить после сборки: изоляция проводников, прессовка обмоток, крепление выводов, заземление магнитопровода, вакуумная сушка, заливка масла и окончательная герметизация.

Приемочные испытания должны быть четко указаны, а отчеты — связаны с поставляемым агрегатом. В зависимости от типа трансформатора и применимого стандарта соответствующие подтверждающие данные могут включать проверку коэффициента трансформации и группы соединения, измерение сопротивления обмоток, измерение импеданса и потерь нагрузки, измерение потерь и тока холостого хода, испытание приложенным напряжением, испытание индуцированным напряжением, проверку сопротивления изоляции и испытание на герметичность. План приемки должен определять любые дополнительные типовые, специальные или приемочные испытания в присутствии представителя до начала производства. Их добавление после сборки активной части может оказаться непрактичным либо изменить последовательность поставки.

Результаты испытаний требуют интерпретации, а не только отметки о прохождении. Потери влияют на эксплуатационные затраты и отвод тепла. Импеданс влияет на аварийные токовые нагрузки и регулирование напряжения. Отклонения сопротивления обмоток могут указывать на проблемы соединений или проводников при оценке с температурной коррекцией. Неудачное или пограничное испытание должно инициировать документированный процесс регистрации несоответствия, анализ первопричин, корректирующие действия и запись повторного испытания. Выпуск оборудования на основании необъясненного отклонения создает будущий спор на объекте.

Предотвращайте отказы интерфейсов до отгрузки

Многие проблемы трансформаторов возникают на интерфейсах вне активной части. Сверьте положение высоковольтных и низковольтных выводов, маркировку фаз, тип вводов, доступ к кабельному ящику, расположение вывода нейтрали, площадки заземления, клеммы управляющей проводки, аварийные контакты, степень защиты шкафа зажимов и точки подъема с гражданскими и электрическими чертежами. Общая установленная высота, вылет радиаторов, проем двери, грузоподъемность крана, радиус поворота на маршруте и нагрузка на фундамент могут сделать непригодной конструкцию, которая в остальном соответствует требованиям.

Транспортировка должна планироваться с той же тщательностью. Необходимо определить, перевозится ли масло в баке, отдельно или при частичном заполнении; снимаются ли для транспортировки вводы, радиаторы, компоненты расширителя и защитные устройства; а также какой метод консервации сухим воздухом или азотом применяется. Индикаторы ударов могут дать полезное подтверждение при риске грубой транспортировки, но не заменяют приемочный осмотр. По прибытии до закрытия записей о разгрузке осмотрите состояние упаковки, давление в баке при необходимости, уровень масла, уплотнения, принадлежности, повреждения окраски и индикаторы ударов.

Монтажная документация должна устанавливать значения моментов затяжки, требования к обработке масла, схему заземления, интерфейсы уставок реле, предвключательные испытания и условия подачи напряжения после хранения. В зависимости от оборудования и продолжительности хранения могут быть целесообразны испытания диэлектрических свойств масла, измерение сопротивления изоляции, проверка коэффициента трансформации, подтверждение группы соединения, измерения сопротивления обмоток, осмотр вводов и функциональные испытания сигнализации или отключений. Последовательность ввода в эксплуатацию должна координироваться с уставками защиты и готовностью оборудования ниже по сети; подача напряжения на трансформатор до управления связанными цепями может создать предотвратимый риск.

Сравнивайте риски жизненного цикла, а не только первоначальный объем поставки

Первоначальная стоимость закупки может скрывать различия в потерях, ремонтопригодности, запасных частях, качестве документации и риске простоев. Полезно сравнивать смонтированную и эксплуатируемую систему в течение предполагаемого периода работы. Следует учитывать доступность сменных вводов, компонентов переключателя ответвлений, прокладок, приборов, вентиляторов при их наличии и совместимого изоляционного масла. Следует учитывать, можно ли безопасно выполнять регулярный отбор проб, можно ли изолировать радиаторы для обслуживания и можно ли осматривать кабельные соединения без нарушения работы несвязанного оборудования.

Сервисная информация должна быть достаточно конкретной для поддержки будущей диагностики. Исполнительные чертежи, схемы соединений, протоколы испытаний, руководства по эксплуатации, упаковочные листы, перечни принадлежностей и инструкции по консервации должны идентифицировать фактическое оборудование с серийными номерами. Общее руководство не сможет спустя годы разрешить разногласие по расположению выводов, конфигурации ответвлений, аварийным контактам или установленным принадлежностям.

Окончательный выбор должен основываться на контролируемом техническом сравнении, в котором отклонения видимы. Для каждого исключения из требований электрической спецификации, условий окружающей среды, плана испытаний, габаритов, принадлежностей, конфигурации поставки или требований к документации необходимо письменное решение. Такая дисциплина показывает, действительно ли два предложения эквивалентны, и гарантирует, что выбранный производитель силовых трансформаторов принял на себя обязательства по условиям, с которыми столкнется установленный трансформатор.
