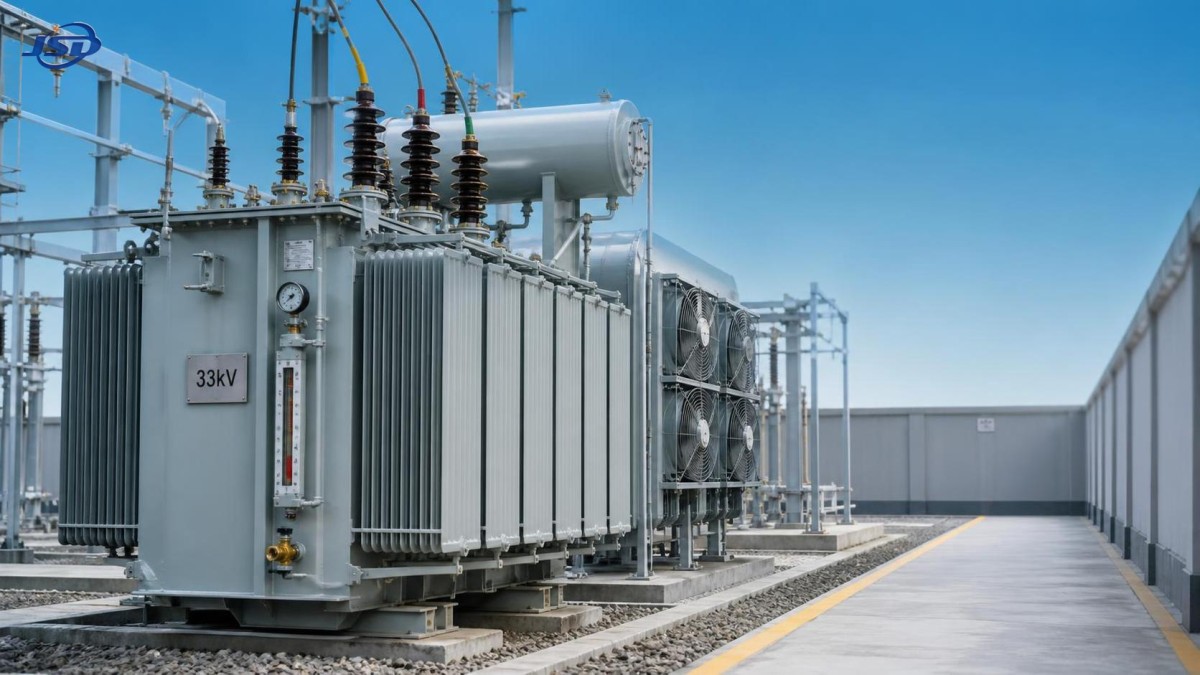

Совокупная стоимость владения трансформатором 33kV: цена, потери и техническое обслуживание

Указанная цена трансформатора 33 кВ видна в начале проекта, тогда как значительная часть его затрат незаметно формируется в течение десятилетий эксплуатации. Более низкое первоначальное коммерческое предложение может быть нивелировано более высокими потерями холостого хода, потерями нагрузки, дополнительной потребностью в охлаждении, частыми сервисными вмешательствами или проектом монтажа, создающим ненужные работы на площадке. Поэтому обоснованная оценка рассматривает трансформатор как долгосрочный электротехнический актив с определенным профилем потерь, планом обслуживания и режимом работы.

Для подключений к электросети, промышленных подстанций, объектов инфраструктуры и электростанций на возобновляемых источниках энергии совокупная стоимость владения трансформатором 33 кВ обычно включает цену закупки, проектирование, перевозку, строительные работы, монтаж, ввод в эксплуатацию, потери энергии, плановое техническое обслуживание, корректирующие работы, запасные части и финансовые последствия недоступной мощности. Относительный вес этих элементов меняется в зависимости от характера нагрузки, условий окружающей среды, стоимости электроэнергии, срока службы проекта и последствий отключения.

Отделяйте цену закупки от стоимости установленного оборудования

Коммерческое предложение на трансформатор следует рассматривать как технико-коммерческий пакет, а не как единую стоимость оборудования. Базовая поставка может не включать принадлежности, необходимые для приемки на площадке или надежной эксплуатации. В зависимости от спецификации к ним могут относиться ограничители перенапряжения, кабельные коробки, вводы, шкафы вторичных соединений, индикаторы температуры, устройства сброса давления, указатели уровня масла, вентиляторы охлаждения, радиаторы, оборудование заземления нейтрали, цепи управления, интерфейсы защиты и контроль транспортировки.

Сам трансформатор 33 кВ также влияет на затраты на строительные и монтажные работы. Масса и габариты при транспортировке влияют на обследование маршрута, выбор крана, проектирование фундамента и ограничения доступа. Маслонаполненные конструкции могут требовать маслосборных емкостей, противопожарного разделения, дренажных решений и природоохранных мероприятий, предусмотренных спецификацией проекта. Агрегат со съемными радиаторами или отдельно поставляемыми принадлежностями может упростить транспортировку, однако требует выполнения на площадке работ по сборке, герметизации, обращению с маслом и инспекции.

Технические решения, изменяющие первоначальную цену, должны быть задокументированы с учетом их влияния на монтаж. Примеры включают переключение ответвлений без возбуждения и под нагрузкой, охлаждение ONAN и ONAF, внутреннее и наружное исполнение, схему кабельного ввода, сейсмические крепления, защиту от коррозии и приборное оснащение. Компактная компоновка может сократить площадь подстанции, однако пространство для изгиба кабелей, зазоры для подъема, доступ к радиаторам и доступ для будущего обслуживания все равно должны быть подтверждены на чертежах до выдачи разрешения на изготовление.

Потери — это эксплуатационные затраты, а не примечание на паспортной табличке

Потери трансформатора в основном состоят из потерь холостого хода и потерь нагрузки. Потери холостого хода, часто называемые потерями в сердечнике, возникают всякий раз, когда трансформатор находится под напряжением. Они зависят от качества электротехнической стали сердечника, плотности магнитного потока, конструкции сердечника и контроля производства. Поскольку они продолжаются даже при низкой подключенной нагрузке, они могут существенно влиять на стоимость жизненного цикла активов, остающихся под напряжением длительное время или работающих при переменном спросе.

Потери нагрузки возникают главным образом из-за сопротивления обмоток и дополнительных потерь рассеяния, вызванных потоком рассеяния. Они возрастают приблизительно пропорционально квадрату тока нагрузки, поэтому годовое влияние зависит от фактического графика нагрузки, а не только от номинальной мощности. Трансформатор, который выглядит приемлемым при номинальной нагрузке, может иметь иной стоимостной результат, если ожидаются периоды перегрузки, повторяющиеся ежедневные пики, гармонические токи или длительная работа вблизи номинального режима.

Полезная оценка требует гарантированных потерь холостого хода и потерь нагрузки при указанных эталонных условиях, а также температурной базы, использованной для значения потерь нагрузки. Сравнение величин, измеренных или гарантированных при разных температурах, может исказить результат, поскольку сопротивление проводника изменяется с температурой. В графике потерь также следует указать, включена ли мощность вспомогательных вентиляторов для режима принудительного охлаждения, особенно если охлаждение ONAF будет регулярно использоваться.

Стоимость потерь за жизненный цикл может быть смоделирована с использованием проектных допущений по стоимости энергии и мощности. Базовый подход прост: оценить годовые часы нахождения под напряжением для потерь холостого хода, определить эквивалентную нагрузку на основе ожидаемого рабочего профиля для потерь нагрузки, затем присвоить денежную стоимость полученному влиянию на энергию и мощность. Эти допущения заслуживают такого же уровня проверки, как и показатели потерь. Нереалистичное предположение о постоянной нагрузке может привести к предпочтению неверной конструкции.

Конструкцию сердечника и обмоток следует оценивать наряду с заявленными потерями. Анизотропная электротехническая сталь, тщательно контролируемые стыки сердечника, надежные системы стяжки и подходящая обработка изоляции могут способствовать снижению потерь и механической устойчивости. Медные обмотки могут уменьшать потери, связанные с сопротивлением, при правильном проектировании, хотя окончательный результат зависит от сечения проводника, геометрии обмоток, охлаждающих каналов, расположения выводов и допустимого превышения температуры. Одних описаний материалов недостаточно для установления сопоставимого значения потерь.

Нагрузка, регулирование напряжения и режимы работы изменяют экономический результат

Номинальная мощность, выбранная для трансформатора 33 кВ, должна отражать ожидаемую непрерывную нагрузку, прогнозируемый рост, циклические пики, температуру окружающей среды, высоту над уровнем моря и доступность охлаждения. Чрезмерное завышение мощности может увеличить капитальные затраты и потери холостого хода без улучшения эксплуатационного результата. Недостаточная мощность может повысить превышение температуры, ускорить старение изоляции, ограничить выходную мощность или потребовать принудительного охлаждения чаще, чем предполагалось. Полезный резерв мощности зависит от фактического профиля проекта, а не от общего правила.

Коэффициент трансформации и диапазон ответвлений требуют не меньшего внимания. Система высокого напряжения может обозначаться как 33 кВ, однако допустимое отклонение напряжения системы, практика регулирования на стороне источника и требуемое вторичное напряжение определяют подходящий коэффициент трансформации и положение ответвления. Переключатель ответвлений без возбуждения может быть достаточным при стабильном питании и редкой необходимости регулировки. Если изменения напряжения во время нормальной эксплуатации влияют на технологическое оборудование или выдачу мощности, переключатель ответвлений под нагрузкой может оправдать дополнительные капитальные затраты и затраты на обслуживание. Это решение должно основываться на эксплуатационных данных, а не приниматься лишь исходя из класса напряжения.

Гармонические нагрузки часто недооцениваются на установках, питаемых преобразователями, приводами с регулируемой скоростью, выпрямителями или фотоэлектрическими инверторами. Гармоники могут увеличивать вихретоковые и дополнительные потери рассеяния, вызывая локальный нагрев, который не отражается при простом сравнении кВА. Спецификация должна определять ожидаемый спектр гармоник или применимое требование к работе при гармонической нагрузке. Затем конструкция обмоток, экранирование, расположение проводников, координация изоляции и тепловые запасы могут быть оценены применительно к фактической электрической среде.

Применения в области возобновляемой энергетики показывают важность соответствия рабочего режима конструкции. Повышающий агрегат фотоэлектрической станции может работать при низкой нагрузке утром и вечером, при более высокой нагрузке в периоды сильной солнечной радиации, оставаясь при этом под напряжением вне часов генерации. Для сетевых интерфейсов 10 кВ, 20 кВ или 35 кВ трехфазная конструкция с подходящей группой соединения, диапазоном ответвлений, способом охлаждения и конструкцией с низкими потерями должна выбираться в соответствии с исследованием присоединения и характеристиками выходной мощности инвертора. Соответствующую конфигурацию можно рассмотреть в техническом контексте повышающего трансформатора для фотоэлектрических электростанций, включая варианты на стороне низкого напряжения инвертора, такие как 0.315 кВ, 0.4 кВ и 0.69 кВ.

Затраты на обслуживание начинаются с доступности конструкции

Регулярное обслуживание трансформатора обычно предсказуемо, если оборудование правильно специфицировано, установлено и эксплуатируется в пределах проектных условий. Для маслонаполненных агрегатов объем обслуживания может включать визуальные осмотры, проверку уровня и температуры масла, контроль утечек, состояния вводов, затяжки клемм, работы охлаждающего оборудования, состояния защитных устройств и периодический отбор проб масла, если это предусмотрено стратегией обслуживания. Интервалы и виды испытаний должны соответствовать плану управления активами, условиям эксплуатации и применимым требованиям проекта.

Анализ масла может предоставлять полезную информацию о тенденциях содержания влаги, диэлектрическом состоянии, продуктах окисления и растворенных газах. К отдельному лабораторному результату следует относиться осторожно: данные тренда, история нагрузки, температура масла, метод отбора проб и предыдущие результаты влияют на его интерпретацию. Ненадлежащая практика отбора проб может привести к вводящим в заблуждение показаниям влаги или загрязнения, вызывая ненужное вмешательство либо пропуск ухудшения состояния.

Для переключателей ответвлений требуется отдельный подход к обслуживанию. Переключатель без возбуждения имеет ограниченное число операций, но должен быть правильно установлен при снятом напряжении и обслуживаться в соответствии со своей конструкцией. Переключатель ответвлений под нагрузкой содержит контакты, приводные механизмы, масляные или вакуумные коммутационные компоненты в зависимости от исполнения, а также цепи управления, которые могут требовать плановой проверки. Его расходы в течение жизненного цикла следует учитывать при рассмотрении коммерческого предложения, а не считать второстепенными затратами на принадлежности.

Системы охлаждения также влияют на объем обслуживания. Охлаждение ONAN имеет меньше активных компонентов, тогда как ONAF может обеспечивать более высокую мощность за счет вентиляторов и связанных с ними систем управления. Вентиляторы, двигатели, контакторы, термостатические устройства и проводка добавляют точки контроля. В запыленных, соленых, влажных или сильно загрязненных местах поверхности радиаторов, клеммные соединения, герметизация шкафов и защита от коррозии могут требовать более пристального внимания. Условия площадки следует указывать прямо, а не полагаться на общее обозначение наружного исполнения.

Надежность имеет измеримый коммерческий эффект

Надежность трудно оценить одной строкой затрат, однако ее стоимостные последствия могут быть значительными. Неисправность трансформатора может повлечь отключение, расследование, испытания, обработку масла, замену компонентов, координацию транспортировки и задержку восстановления. Воздействие шире, если агрегат является единственной точкой питания или если плановое отключение требует узкого окна остановки. Поэтому схемы резервирования, возможность байпаса, доступность временного трансформатора и стратегия запасных частей могут изменить практическую ценность предложения с более низкой ценой.

Протоколы заводских испытаний являются важной частью этой оценки. Требуемый объем испытаний должен быть связан с определяющей спецификацией и конструкцией оборудования. Типовые пункты проверки могут включать проверку коэффициента трансформации и группы соединения, сопротивления обмоток, испытания изоляции, испытания приложенным и индуцированным напряжением, полное сопротивление, измерения потерь, функциональные испытания принадлежностей, а также любые предусмотренные испытания на превышение температуры или импульсные испытания. Результаты должны содержать испытанный серийный номер, применимые условия, приборы и критерии приемки. Неоднозначная документация затрудняет последующее сравнение и расследование гарантийных случаев.

Контроль транспортировки и хранения заслуживает аналогичного внимания. Регистраторы ударных воздействий, меры по сохранению масла, давление азота при необходимости, герметичные отверстия, упаковочные ведомости принадлежностей и процедуры входного контроля уменьшают неопределенность между выпуском с завода и подачей напряжения. Если трансформатор должен оставаться на хранении, в проекте следует определить допустимую продолжительность, частоту инспекций, требования к обогревателям пространства для шкафов управления, проверки консервации и условия, при которых требуется испытание масла до монтажа.

Формируйте сравнение на общей технической основе

Коммерческие сравнения становятся ненадежными, когда предложения основаны на различных допущениях по режиму работы. Установите единый технический перечень, охватывающий номинальную мощность, коэффициент трансформации, частоту, группу соединения, полное сопротивление, схему ответвлений, уровни изоляции, гарантии потерь, ступени охлаждения, превышение температуры, условия окружающей среды, высоту над уровнем моря, расположение выводов, защитные принадлежности, систему окраски, испытания, упаковку, документацию и границы поддержки на площадке. После этого каждое предложение можно нормализовать перед сравнением цены и стоимости жизненного цикла.

• Указывайте показатели потерь отдельно от гарантированного КПД. КПД при одной заданной нагрузке не может показать годовые затраты, создаваемые переменным профилем нагрузки.
• Уточняйте, указано ли заявленное полное сопротивление на главном ответвлении, и определяйте допустимое отклонение. Полное сопротивление влияет на уровень короткого замыкания, параллельную работу, падение напряжения и координацию защит.
• Перечисляйте каждый элемент, поставляемый для площадки, включая фундаменты, соединения заземления, кабельные оконцевания, оборудование для обращения с маслом, подъемное оборудование и интерфейсы панелей защиты.
• Проверяйте габаритные чертежи совместно со специалистами по строительной, электротехнической части, защите и строительству до запуска в производство. Поздние изменения интерфейсов могут стоить больше, чем небольшая модернизация оборудования.
• Устанавливайте требования к приемочной документации в заказе на поставку: чертежи, протоколы испытаний, руководства, перечни запасных частей, инструкции по регулярному осмотру и записи об установленных принадлежностях.

Трансформатор 33 кВ с более высокой первоначальной ценой может быть экономически обоснован, если его подтвержденные показатели потерь, тепловые возможности, ремонтопригодность и надежность более точно соответствуют режиму проекта. Напротив, оплата функций, которые электрическая система никогда не будет использовать, может увеличить стоимость жизненного цикла. Обоснованным является выбор, подтвержденный согласованными техническими исходными данными, прозрачными расчетами потерь, полными границами стоимости установленного оборудования и подходом к обслуживанию, соответствующим фактической эксплуатационной среде.
