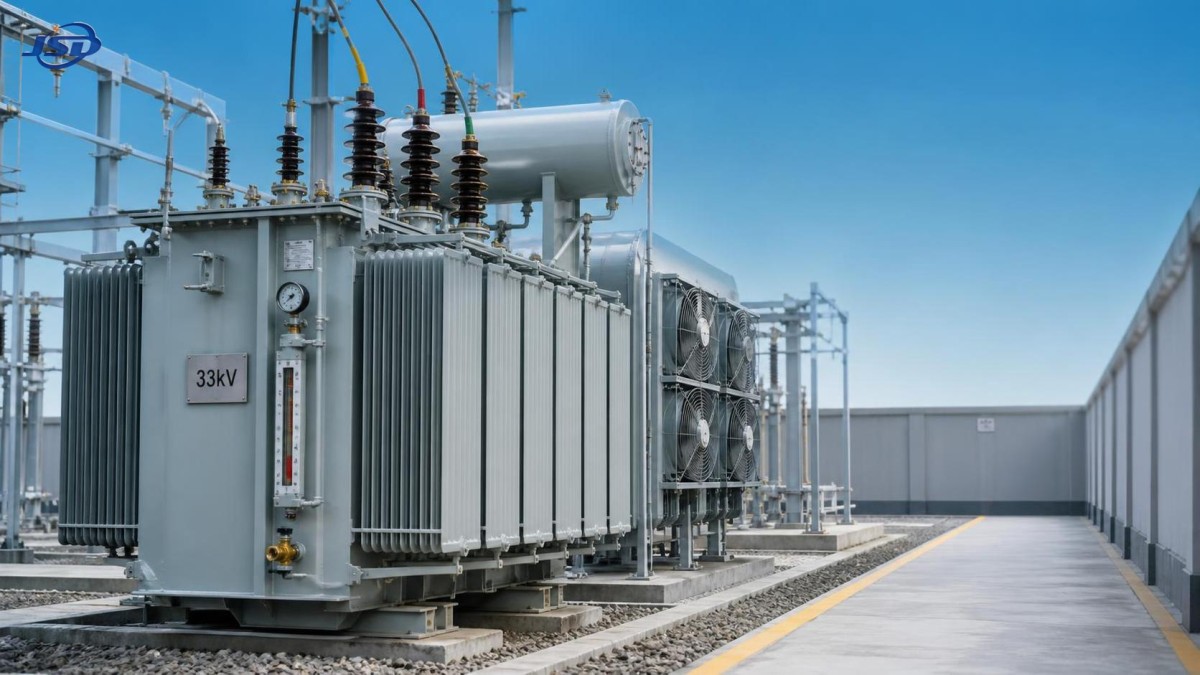

Coste total de propiedad de transformadores de 33 kV: precio, pérdidas y mantenimiento

El precio cotizado de un transformador de 33kV es visible al inicio de un proyecto, जबकि gran parte de su coste se genera silenciosamente durante décadas de operación. Una cotización inicial más baja puede verse superada por mayores pérdidas en vacío, mayores pérdidas en carga, demanda adicional de refrigeración, intervenciones frecuentes de mantenimiento o un diseño de instalación que genere trabajos evitables en obra. Por lo tanto, una evaluación sólida considera el transformador como un activo eléctrico de larga vida útil con un perfil de pérdidas, un plan de mantenimiento y un régimen de operación definidos.

Para conexiones a red, subestaciones industriales, instalaciones de infraestructura y plantas de energía renovable, el coste total de propiedad de un transformador de 33kV normalmente incluye el precio de compra, ingeniería, transporte, obras civiles, montaje, puesta en servicio, pérdidas de energía, mantenimiento planificado, trabajos correctivos, repuestos y el impacto financiero de la capacidad no disponible. El peso relativo de estos elementos cambia según el patrón de carga, las condiciones ambientales, el valor de la electricidad, la vida útil del proyecto y las consecuencias de una interrupción.

Diferencie el precio de compra del coste instalado

Una cotización de transformador debe interpretarse como un paquete técnico-comercial y no como una única cifra de equipo. La unidad base puede excluir accesorios necesarios para la aceptación en sitio o un servicio fiable. Según la especificación, estos pueden incluir descargadores de sobretensión, cajas de cables, pasatapas, armarios de bornes, indicadores de temperatura, dispositivos de alivio de presión, indicadores de nivel de aceite, ventiladores de refrigeración, radiadores, equipos de puesta a tierra del neutro, cableado de control, interfaces de protección y supervisión del transporte.

El propio transformador de 33kV también afecta los gastos civiles y de instalación. La masa y las dimensiones de transporte influyen en los estudios de ruta, la selección de grúas, el diseño de cimentaciones y las restricciones de acceso. Los diseños con aceite pueden requerir contención de aceite, separación contra incendios, sistemas de drenaje y medidas ambientales exigidas por la especificación del proyecto. Una unidad con radiadores desmontables o accesorios enviados por separado puede simplificar el transporte; sin embargo, introduce actividades de montaje, sellado, manipulación de aceite e inspección en sitio.

Las decisiones técnicas que modifican el precio inicial deben documentarse en relación con sus implicaciones de instalación. Entre los ejemplos se incluyen el cambio de tomas sin tensión frente al cambio de tomas bajo carga, la refrigeración ONAN frente a ONAF, la construcción para interior frente a exterior, la disposición de entrada de cables, los dispositivos de restricción sísmica, la protección contra la corrosión y la instrumentación. Una disposición compacta puede reducir la superficie de la subestación, pero el espacio de curvatura de cables, la holgura para elevación, el acceso a radiadores y el acceso para mantenimiento futuro deben confirmarse en los planos antes de autorizar la fabricación.

Las pérdidas son un coste operativo, no una nota al pie de la placa de características

Las pérdidas del transformador consisten principalmente en pérdidas en vacío y pérdidas en carga. La pérdida en vacío, a menudo denominada pérdida en el núcleo, está presente siempre que el transformador está energizado. Depende de la calidad del acero del núcleo, la densidad de flujo, el diseño del núcleo y el control de fabricación. Puesto que continúa incluso cuando la carga conectada es baja, puede afectar materialmente el coste durante la vida útil de los activos que permanecen energizados durante largos periodos u operan con una demanda variable.

La pérdida en carga surge principalmente de la resistencia de los devanados y de pérdidas parásitas adicionales causadas por el flujo de dispersión. Aumenta aproximadamente con el cuadrado de la corriente de carga, por lo que el impacto anual depende de la curva de carga real y no solo de la capacidad nominal. Un transformador que parece aceptable con carga nominal puede tener un resultado de coste diferente cuando se esperan periodos de sobrecarga, picos diarios repetidos, corriente armónica u operación prolongada cerca de la capacidad nominal.

Una evaluación útil solicita pérdidas en vacío y pérdidas en carga garantizadas bajo las condiciones de referencia indicadas, junto con la base de temperatura utilizada para el valor de pérdida en carga. Comparar cifras medidas o garantizadas a diferentes temperaturas puede distorsionar el resultado, ya que la resistencia del conductor cambia con la temperatura. El programa de pérdidas también debe indicar si se incluye la potencia auxiliar de los ventiladores para operación con refrigeración forzada, especialmente cuando la refrigeración ONAF pueda funcionar regularmente.

El coste de pérdidas durante la vida útil puede modelarse con supuestos específicos del proyecto para la valoración de energía y demanda. El enfoque básico es sencillo: estimar las horas anuales de energización para las pérdidas en vacío, derivar la carga equivalente a partir del perfil de operación previsto para las pérdidas en carga y, después, asignar un valor monetario al impacto resultante en energía y capacidad. Los supuestos merecen el mismo nivel de revisión que las cifras de pérdidas. Un supuesto irreal de carga constante puede favorecer el diseño equivocado.

El diseño del núcleo y de los devanados debe evaluarse junto con las pérdidas declaradas. El acero eléctrico de grano orientado, las uniones de núcleo cuidadosamente controladas, las disposiciones de sujeción adecuadas y el procesamiento de aislamiento apropiado pueden favorecer el rendimiento en pérdidas y la estabilidad mecánica. Los devanados de cobre pueden reducir las pérdidas relacionadas con la resistencia cuando están correctamente diseñados, aunque el resultado final depende de la sección del conductor, la geometría de los devanados, los conductos de refrigeración, la disposición de conexiones y el aumento de temperatura permitido. Las descripciones de materiales por sí solas no son suficientes para establecer un valor de pérdidas comparable.

La carga, la regulación de tensión y las condiciones de servicio modifican el resultado económico

La potencia seleccionada para un transformador de 33kV debe reflejar la carga continua esperada, el crecimiento previsto, los picos cíclicos, la temperatura ambiente, la altitud y la disponibilidad de refrigeración. Un sobredimensionamiento excesivo puede añadir gasto de capital y pérdidas en vacío sin mejorar el resultado operativo. Un dimensionamiento insuficiente puede aumentar el incremento de temperatura, acelerar el envejecimiento del aislamiento, limitar la salida o requerir refrigeración forzada con mayor frecuencia de la prevista. El margen de capacidad útil depende del perfil real del proyecto y no de una regla genérica.

La relación de tensión y el rango de tomas requieren la misma atención. El sistema de alta tensión puede describirse como 33kV, pero la variación admisible de la tensión del sistema, la práctica de regulación aguas arriba y la tensión secundaria requerida determinan la relación y el ajuste de tomas adecuados. Un conmutador de tomas sin tensión puede ser adecuado cuando el suministro es estable y los ajustes son poco frecuentes. Cuando los cambios de tensión durante la operación normal afectan a los equipos de proceso o a la exportación de energía, un cambiador de tomas bajo carga puede justificar su carga adicional de capital y mantenimiento. Esta decisión debe respaldarse con datos operativos, no asumirse únicamente a partir de la clase de tensión.

La carga armónica se subestima con frecuencia en instalaciones alimentadas por convertidores, variadores de velocidad, rectificadores o inversores fotovoltaicos. Los armónicos pueden aumentar las pérdidas por corrientes parásitas y las pérdidas de dispersión, produciendo calentamiento localizado que no se refleja en una simple comparación de kVA. La especificación debe identificar el espectro armónico esperado o el requisito aplicable de servicio armónico. El diseño de devanados, el apantallamiento, la disposición de conductores, la coordinación de aislamiento y los márgenes térmicos pueden evaluarse entonces frente al entorno eléctrico real.

Las aplicaciones de energía renovable ilustran la importancia de adecuar el régimen de operación al diseño. Una unidad elevadora fotovoltaica puede operar con baja carga por la mañana y por la tarde, con mayor carga durante una irradiancia intensa, mientras permanece energizada fuera de las horas de generación. Para interfaces de red de 10kV, 20kV o 35kV, debe seleccionarse un diseño trifásico con grupo vectorial, rango de tomas, modo de refrigeración y construcción de bajas pérdidas adecuados según el estudio de interconexión y las características de salida del inversor. Puede revisarse una configuración relevante en el contexto técnico delTransformador elevador para centrales fotovoltaicas, incluidas opciones del lado de baja tensión del inversor como 0.315kV, 0.4kV y 0.69kV.

El coste de mantenimiento comienza con la accesibilidad del diseño

El cuidado rutinario del transformador suele ser predecible cuando el equipo está correctamente especificado, instalado y se mantiene dentro de sus condiciones de diseño. Para unidades con aceite, el alcance del mantenimiento puede incluir inspecciones visuales, revisión del nivel y la temperatura de aceite, comprobaciones de fugas, estado de los pasatapas, apriete de terminales, funcionamiento de los equipos de refrigeración, estado de los dispositivos de protección y muestreo periódico de aceite cuando así lo requiera la estrategia de mantenimiento. Los intervalos y tipos de ensayo deben seguir el plan de activos, las condiciones de servicio y los requisitos aplicables del proyecto.

El análisis de aceite puede proporcionar información útil sobre tendencias de humedad, condición dieléctrica, productos de oxidación y gases disueltos. Un único resultado de laboratorio debe interpretarse con cautela; los datos de tendencia, el historial de carga, la temperatura del aceite, el método de muestreo y los resultados previos afectan a su significado. Una práctica deficiente de muestreo puede introducir indicaciones engañosas de humedad o contaminación, lo que resulta en intervenciones innecesarias o deterioros no detectados.

Los cambiadores de tomas requieren una perspectiva de mantenimiento independiente. Un conmutador de tomas sin tensión tiene movimientos operativos limitados, pero debe colocarse correctamente mientras está desenergizado y mantenerse conforme a su diseño. Un cambiador de tomas bajo carga contiene contactos, mecanismos de accionamiento, componentes de conmutación en aceite o vacío según la construcción y circuitos de control que pueden requerir inspección programada. Su gasto durante el ciclo de vida debe incluirse en la revisión de la cotización en lugar de tratarse como un coste accesorio incidental.

Los sistemas de refrigeración también influyen en la exposición al mantenimiento. La refrigeración ONAN tiene menos componentes activos, mientras que la refrigeración ONAF puede proporcionar mayor capacidad mediante ventiladores y controles asociados. Los ventiladores, motores, contactores, dispositivos termostáticos y cableado añaden puntos de inspección. En ubicaciones polvorientas, salinas, húmedas o altamente contaminadas, las superficies de radiadores, las conexiones de terminales, el sellado de armarios y la protección contra la corrosión pueden requerir mayor atención. El entorno del sitio debe especificarse explícitamente en lugar de depender de una designación genérica para exterior.

La fiabilidad tiene un efecto comercial medible

Es difícil valorar la fiabilidad mediante una única partida, pero sus consecuencias de coste pueden ser considerables. Una falla del transformador puede implicar aislamiento, investigación, pruebas, procesamiento de aceite, sustitución de componentes, coordinación de transporte y restablecimiento demorado. El impacto es más amplio cuando la unidad constituye un único punto de suministro o cuando una parada planificada requiere una ventana de desconexión limitada. Por lo tanto, las disposiciones de redundancia, la capacidad de bypass, el acceso a transformadores temporales y la estrategia de repuestos pueden modificar el valor práctico de una oferta de menor precio.

Los registros de pruebas de fábrica son una parte importante de esta evaluación. El alcance de pruebas requerido debe estar vinculado a la especificación aplicable y al diseño del equipo. Los puntos de revisión típicos pueden incluir verificación de relación de transformación y grupo vectorial, resistencia de devanados, pruebas de aislamiento, pruebas de tensión aplicada e inducida, impedancia, mediciones de pérdidas, pruebas funcionales de accesorios y cualquier prueba especificada de aumento de temperatura o de impulso. Los resultados deben identificar el número de serie probado, las condiciones aplicables, los instrumentos y la base de aceptación. Una documentación ambigua dificulta las comparaciones posteriores y la investigación de garantías.

Los controles de transporte y almacenamiento merecen una atención similar. Los registradores de impacto, las disposiciones de conservación de aceite, la presión de nitrógeno cuando corresponda, las aberturas selladas, las listas de embalaje de accesorios y los procedimientos de inspección a la llegada reducen la incertidumbre entre la liberación de fábrica y la energización. Si un transformador debe permanecer almacenado, el proyecto debe definir la duración permitida, la frecuencia de inspección, los requisitos de calefactores anticondensación para armarios de control, las comprobaciones de conservación y las condiciones que requieren pruebas de aceite antes de la instalación.

Base la comparación en un fundamento técnico común

Las comparaciones comerciales se vuelven poco fiables cuando las cotizaciones se basan en diferentes supuestos de servicio. Establezca una especificación técnica única que cubra potencia nominal, relación de tensión, frecuencia, grupo vectorial, impedancia, disposición de tomas, niveles de aislamiento, garantías de pérdidas, etapas de refrigeración, aumento de temperatura, condiciones ambientales, altitud, disposición de terminales, accesorios de protección, sistema de pintura, pruebas, embalaje, documentación y límites de soporte en sitio. Cada oferta podrá entonces normalizarse antes de comparar el precio y el coste durante la vida útil.

• Registre las cifras de pérdidas por separado de la declaración de eficiencia garantizada. La eficiencia a una carga indicada no puede mostrar el coste anual generado por un perfil de carga variable.
• Aclare si la impedancia cotizada corresponde a la toma principal e identifique la tolerancia permitida. La impedancia afecta al nivel de cortocircuito, la operación en paralelo, la caída de tensión y la coordinación de protecciones.
• Enumere todos los elementos suministrados en sitio, incluidas cimentaciones, conexiones de puesta a tierra, terminaciones de cables, equipos de manipulación de aceite, equipos de elevación e interfaces con paneles de protección.
• Revise los planos dimensionales con las disciplinas civil, eléctrica, de protección y construcción antes de autorizar la producción. Los cambios tardíos de interfaz pueden costar más que una mejora moderada del equipo.
• Establezca los requisitos de documentación de aceptación en la orden de compra: planos, informes de prueba, manuales, listas de repuestos, orientación para inspecciones rutinarias y registros de accesorios instalados.

Un transformador de 33kV con un precio inicial más alto puede justificarse económicamente cuando su rendimiento de pérdidas verificado, capacidad térmica, facilidad de mantenimiento y fiabilidad se ajustan más estrechamente al régimen del proyecto. Por el contrario, pagar por características que el sistema eléctrico nunca utilizará puede aumentar el coste del ciclo de vida. La elección defendible es la respaldada por datos técnicos coherentes, cálculos transparentes de pérdidas, límites completos del coste instalado y un enfoque de mantenimiento adaptado al entorno operativo real.
