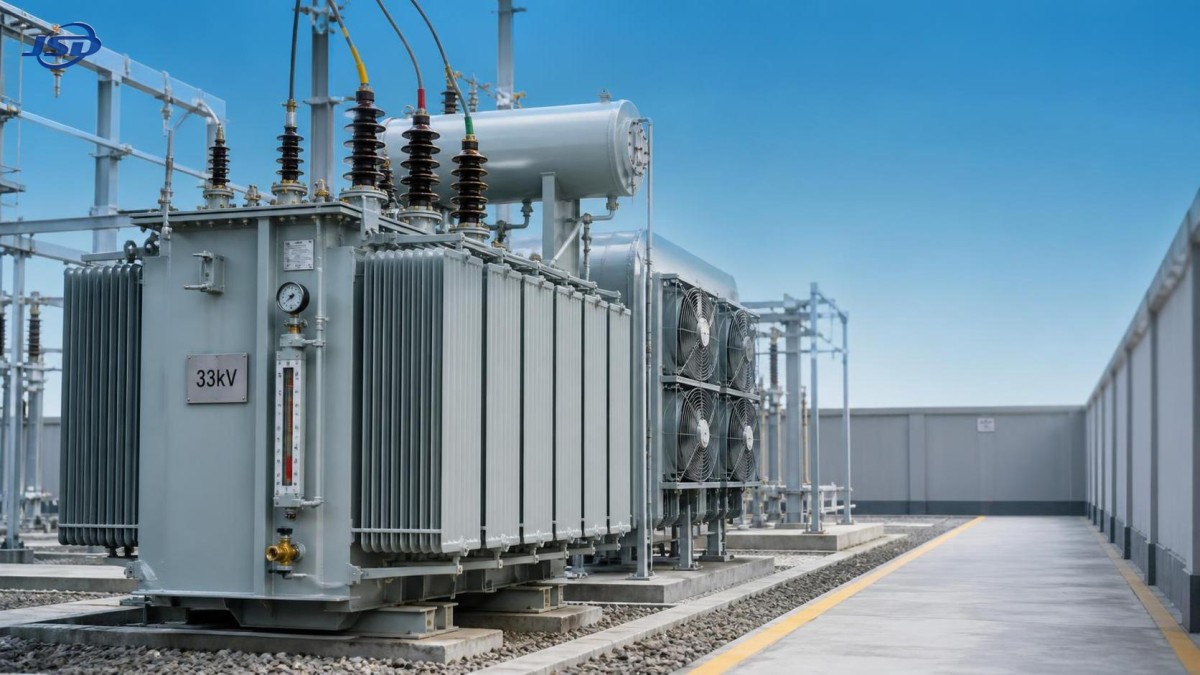

Coût total de possession d’un transformateur 33 kV : prix, pertes et maintenance

Le prix proposé d’un transformateur 33 kV est visible au début d’un projet, tandis qu’une grande partie de son coût est engagée discrètement au cours de plusieurs décennies d’exploitation. Un devis initial plus bas peut être compensé par des pertes à vide plus élevées, des pertes en charge plus élevées, des besoins de refroidissement supplémentaires, des interventions de maintenance fréquentes ou une conception d’installation créant des travaux de site évitables. Une évaluation pertinente considère donc le transformateur comme un actif électrique à longue durée de vie, avec un profil de pertes défini, un plan de maintenance et un régime de service déterminé.

Pour les raccordements au réseau, les postes industriels, les installations d’infrastructure et les centrales d’énergie renouvelable, le coût total de possession d’un transformateur 33 kV comprend normalement le prix d’achat, l’ingénierie, le transport, les travaux de génie civil, le montage, la mise en service, les pertes d’énergie, la maintenance planifiée, les travaux correctifs, les pièces de rechange et l’incidence financière de l’indisponibilité de capacité. Le poids relatif de ces éléments varie selon le profil de charge, les conditions ambiantes, la valeur de l’électricité, la durée de vie du projet et les conséquences d’une panne.

Distinguer le prix d’achat du coût installé

Un devis de transformateur doit être lu comme un ensemble technico-commercial plutôt que comme un montant unique pour l’équipement. L’unité de base peut exclure des accessoires nécessaires à la réception sur site ou à un fonctionnement fiable. Selon la spécification, ceux-ci peuvent inclure des parafoudres, des boîtes à câbles, des traversées, des armoires de raccordement, des indicateurs de température, des dispositifs de décompression, des indicateurs de niveau d’huile, des ventilateurs de refroidissement, des radiateurs, des équipements de mise à la terre du neutre, du câblage de commande, des interfaces de protection et une supervision du transport.

Le transformateur 33 kV lui-même influe également sur les dépenses de génie civil et d’installation. La masse et les dimensions de transport influencent les études d’itinéraire, le choix de la grue, la conception des fondations et les restrictions d’accès. Les conceptions immergées dans l’huile peuvent nécessiter une rétention d’huile, une séparation coupe-feu, des dispositifs de drainage et des mesures environnementales prescrites par la spécification du projet. Une unité avec radiateurs démontables ou accessoires expédiés séparément peut simplifier le transport, mais elle implique des opérations d’assemblage, d’étanchéité, de manipulation d’huile et d’inspection sur site.

Les choix techniques modifiant le prix initial doivent être documentés au regard de leurs implications pour l’installation. Citons notamment le changeur de prises hors tension par rapport au changeur de prises en charge, le refroidissement ONAN par rapport à ONAF, la construction intérieure par rapport à extérieure, la disposition des entrées de câble, les dispositifs parasismiques, la protection anticorrosion et l’instrumentation. Une configuration compacte peut réduire l’emprise du poste, mais l’espace de courbure des câbles, le dégagement pour le levage, l’accès aux radiateurs et l’accès pour la maintenance future doivent toujours être confirmés sur les plans avant l’autorisation de fabrication.

Les pertes constituent un coût d’exploitation, et non une simple note de plaque signalétique

Les pertes du transformateur se composent principalement des pertes à vide et des pertes en charge. Les pertes à vide, souvent appelées pertes fer, sont présentes dès que le transformateur est sous tension. Elles dépendent de la qualité de l’acier du noyau, de la densité de flux, de la conception du noyau et de la maîtrise de fabrication. Comme elles persistent même lorsque la charge connectée est faible, elles peuvent affecter sensiblement le coût sur la durée de vie des actifs qui restent sous tension pendant de longues périodes ou fonctionnent avec une demande variable.

Les pertes en charge proviennent principalement de la résistance des enroulements et de pertes supplémentaires par courants vagabonds causées par le flux de fuite. Elles augmentent approximativement avec le carré du courant de charge ; leur incidence annuelle dépend donc de la courbe de charge réelle plutôt que de la seule puissance nominale. Un transformateur qui semble acceptable à charge nominale peut avoir un coût différent lorsque des périodes de surcharge, des pointes quotidiennes répétées, des courants harmoniques ou un fonctionnement prolongé proche de la puissance nominale sont attendus.

Une évaluation utile demande les pertes à vide et les pertes en charge garanties aux conditions de référence indiquées, ainsi que la base de température utilisée pour la valeur des pertes en charge. Comparer des valeurs mesurées ou garanties à différentes températures peut fausser le résultat, car la résistance des conducteurs varie avec la température. Le tableau des pertes doit également indiquer si la puissance auxiliaire des ventilateurs est incluse pour le fonctionnement en refroidissement forcé, en particulier lorsque le refroidissement ONAF peut fonctionner régulièrement.

Le coût des pertes sur la durée de vie peut être modélisé à l’aide d’hypothèses propres au projet concernant la valorisation de l’énergie et de la puissance. L’approche de base est simple : estimer les heures annuelles de mise sous tension pour les pertes à vide, déterminer une charge équivalente à partir du profil de service prévu pour les pertes en charge, puis attribuer une valeur monétaire à l’incidence énergétique et capacitaire qui en résulte. Ces hypothèses méritent le même niveau d’examen que les valeurs de pertes. Une hypothèse irréaliste de charge constante peut favoriser une mauvaise conception.

La conception du noyau et des enroulements doit être évaluée en parallèle des pertes déclarées. L’acier électrique à grains orientés, des joints de noyau soigneusement contrôlés, des dispositions de serrage fiables et un traitement d’isolation adapté peuvent favoriser les performances en matière de pertes et la stabilité mécanique. Les enroulements en cuivre peuvent réduire les pertes liées à la résistance lorsqu’ils sont correctement conçus, bien que le résultat final dépende de la section des conducteurs, de la géométrie des enroulements, des canaux de refroidissement, de la disposition des connexions et de l’élévation de température admissible. Les seules descriptions des matériaux ne suffisent pas à établir une valeur de pertes comparable.

La charge, la régulation de tension et les conditions de service modifient le résultat économique

La puissance choisie pour un transformateur 33 kV doit refléter la charge continue attendue, la croissance prévue, les pointes cycliques, la température ambiante, l’altitude et la disponibilité du refroidissement. Un surdimensionnement excessif peut augmenter les dépenses d’investissement et les pertes à vide sans améliorer le résultat d’exploitation. Un sous-dimensionnement peut accroître l’élévation de température, accélérer le vieillissement de l’isolation, limiter la puissance disponible ou exiger un refroidissement forcé plus souvent que prévu. La marge de capacité utile dépend du profil réel du projet plutôt que d’une règle générique.

Le rapport de tension et la plage de prises requièrent une attention équivalente. Le système haute tension peut être désigné comme étant de 33 kV, mais la variation admissible de la tension du réseau, les pratiques de régulation en amont et la tension secondaire requise déterminent le rapport et le réglage de prises appropriés. Un commutateur de prises hors tension peut convenir lorsque l’alimentation est stable et que les ajustements sont peu fréquents. Lorsque les variations de tension pendant le fonctionnement normal affectent les équipements de procédé ou l’exportation d’électricité, un changeur de prises en charge peut justifier son coût d’investissement et de maintenance supplémentaire. Cette décision doit s’appuyer sur des données d’exploitation et non être déduite de la seule classe de tension.

La charge harmonique est fréquemment sous-estimée dans les installations alimentées par des convertisseurs, des variateurs de vitesse, des redresseurs ou des onduleurs photovoltaïques. Les harmoniques peuvent accroître les pertes par courants de Foucault et les pertes vagabondes, produisant un échauffement localisé qui n’est pas pris en compte par une simple comparaison en kVA. La spécification doit identifier le spectre harmonique attendu ou l’exigence applicable de service harmonique. La conception des enroulements, le blindage, la disposition des conducteurs, la coordination de l’isolation et les marges thermiques peuvent alors être évalués par rapport à l’environnement électrique réel.

Les applications d’énergie renouvelable illustrent l’importance d’adapter le régime de service à la conception. Une unité élévatrice photovoltaïque peut fonctionner à faible charge le matin et le soir, avec une charge plus élevée pendant un fort ensoleillement, tout en restant sous tension au-delà des heures de production. Pour les interfaces réseau de 10 kV, 20 kV ou 35 kV, une conception triphasée avec un groupe vectoriel, une plage de prises, un mode de refroidissement et une construction à faibles pertes adaptés doit être choisie en fonction de l’étude de raccordement et des caractéristiques de sortie de l’onduleur. Une configuration pertinente peut être examinée dans le contexte technique dutransformateur élévateur pour centrales photovoltaïques, y compris les options côté onduleur basse tension telles que 0.315 kV, 0.4 kV et 0.69 kV.

Le coût de maintenance commence par l’accessibilité de la conception

L’entretien courant des transformateurs est généralement prévisible lorsque l’équipement est correctement spécifié, installé et maintenu dans ses conditions de conception. Pour les unités immergées dans l’huile, le périmètre de maintenance peut comprendre les inspections visuelles, le contrôle du niveau et de la température d’huile, les vérifications de fuites, l’état des traversées, le serrage des bornes, le fonctionnement des équipements de refroidissement, l’état des dispositifs de protection et l’échantillonnage périodique d’huile lorsque la stratégie de maintenance le prévoit. Les intervalles et types d’essais doivent suivre le plan de gestion des actifs, les conditions de service et les exigences applicables du projet.

L’analyse d’huile peut fournir des informations de tendance utiles sur l’humidité, l’état diélectrique, les produits d’oxydation et les gaz dissous. Un résultat de laboratoire isolé doit être interprété avec prudence ; les données de tendance, l’historique de charge, la température de l’huile, la méthode d’échantillonnage et les résultats antérieurs en influencent la signification. De mauvaises pratiques d’échantillonnage peuvent introduire des indications trompeuses d’humidité ou de contamination, entraînant des interventions inutiles ou l’absence de détection d’une dégradation.

Les changeurs de prises nécessitent une approche de maintenance distincte. Un commutateur de prises hors tension a des mouvements opérationnels limités, mais doit être positionné correctement hors tension et entretenu conformément à sa conception. Un changeur de prises en charge comporte des contacts, des mécanismes d’entraînement, des composants de commutation à huile ou sous vide selon sa construction, ainsi que des circuits de commande pouvant nécessiter une inspection programmée. Ses dépenses sur le cycle de vie doivent être prises en compte lors de l’examen du devis plutôt que d’être traitées comme un coût accessoire secondaire.

Les systèmes de refroidissement influencent également l’exposition à la maintenance. Le refroidissement ONAN comporte moins de composants actifs, tandis que le refroidissement ONAF peut offrir une capacité plus élevée grâce aux ventilateurs et aux commandes associées. Les ventilateurs, moteurs, contacteurs, dispositifs thermostatiques et câblages ajoutent des points d’inspection. Dans les zones poussiéreuses, salines, humides ou fortement polluées, les surfaces des radiateurs, les raccordements des bornes, l’étanchéité des armoires et la protection anticorrosion peuvent nécessiter une attention plus soutenue. L’environnement du site doit être spécifié explicitement au lieu de s’appuyer sur une simple désignation extérieure générique.

La fiabilité a un effet commercial mesurable

Il est difficile de valoriser la fiabilité par un seul poste, mais ses conséquences en termes de coûts peuvent être considérables. Une défaillance de transformateur peut impliquer l’isolement, l’investigation, les essais, le traitement de l’huile, le remplacement de composants, la coordination du transport et un rétablissement retardé. L’incidence est plus large lorsque l’unité constitue une source d’alimentation unique ou lorsqu’un arrêt planifié exige une fenêtre d’arrêt limitée. Les dispositions de redondance, la capacité de dérivation, l’accès à un transformateur temporaire et la stratégie de pièces de rechange peuvent donc modifier la valeur pratique d’une offre à prix inférieur.

Les dossiers d’essais en usine constituent une part importante de cette évaluation. L’étendue des essais requis doit être liée à la spécification applicable et à la conception de l’équipement. Les points de contrôle typiques peuvent comprendre la vérification du rapport et du groupe vectoriel, la résistance des enroulements, les essais d’isolation, les essais de tension appliquée et induite, l’impédance, les mesures de pertes, les essais fonctionnels des accessoires ainsi que tout essai spécifié d’élévation de température ou d’impulsion. Les résultats doivent identifier le numéro de série testé, les conditions applicables, les instruments et la base d’acceptation. Une documentation ambiguë rend plus difficiles les comparaisons ultérieures et les investigations de garantie.

Les contrôles de transport et de stockage méritent une attention similaire. Les enregistreurs de chocs, les dispositifs de conservation de l’huile, la pression d’azote le cas échéant, les ouvertures scellées, les listes de colisage des accessoires et les procédures d’inspection à l’arrivée réduisent l’incertitude entre la sortie d’usine et la mise sous tension. Si un transformateur doit rester en stockage, le projet doit définir la durée admissible, la fréquence des inspections, les exigences de chauffage d’armoire pour les armoires de commande, les contrôles de conservation et les conditions exigeant des essais d’huile avant l’installation.

Établir la comparaison sur une base technique commune

Les comparaisons commerciales deviennent peu fiables lorsque les devis reposent sur des hypothèses de service différentes. Établissez une fiche technique unique couvrant la puissance nominale, le rapport de tension, la fréquence, le groupe vectoriel, l’impédance, la disposition des prises, les niveaux d’isolation, les garanties de pertes, les étages de refroidissement, l’élévation de température, les conditions ambiantes, l’altitude, la disposition des bornes, les accessoires de protection, le système de peinture, les essais, l’emballage, la documentation et les limites du support sur site. Chaque offre peut alors être normalisée avant de comparer le prix et le coût sur la durée de vie.

• Enregistrez les valeurs de pertes séparément de la déclaration de rendement garanti. Le rendement à une charge donnée ne peut pas indiquer le coût annuel créé par un profil de charge variable.
• Précisez si l’impédance proposée est à la prise principale et identifiez la tolérance autorisée. L’impédance affecte le niveau de défaut, le fonctionnement en parallèle, la chute de tension et la coordination de protection.
• Répertoriez chaque élément fourni par le site, notamment les fondations, les raccordements de mise à la terre, les terminaisons de câbles, les équipements de manipulation d’huile, les équipements de levage et les interfaces avec les panneaux de protection.
• Examinez les plans dimensionnels avec les disciplines du génie civil, de l’électricité, de la protection et de la construction avant l’autorisation de production. Les modifications tardives d’interface peuvent coûter plus cher qu’une amélioration modeste de l’équipement.
• Définissez les exigences de documentation d’acceptation dans le bon de commande : plans, rapports d’essais, manuels, listes de pièces de rechange, instructions d’inspection de routine et enregistrements des accessoires installés.

Un transformateur 33 kV dont le prix initial est plus élevé peut être économiquement justifié lorsque ses performances de pertes vérifiées, ses capacités thermiques, sa maintenabilité et sa fiabilité correspondent plus étroitement au régime de service du projet. À l’inverse, payer pour des caractéristiques que le système électrique n’utilisera jamais peut augmenter le coût du cycle de vie. Le choix défendable est celui qui s’appuie sur des données techniques cohérentes, des calculs de pertes transparents, des limites complètes de coût installé et une approche de maintenance adaptée à l’environnement d’exploitation réel.
