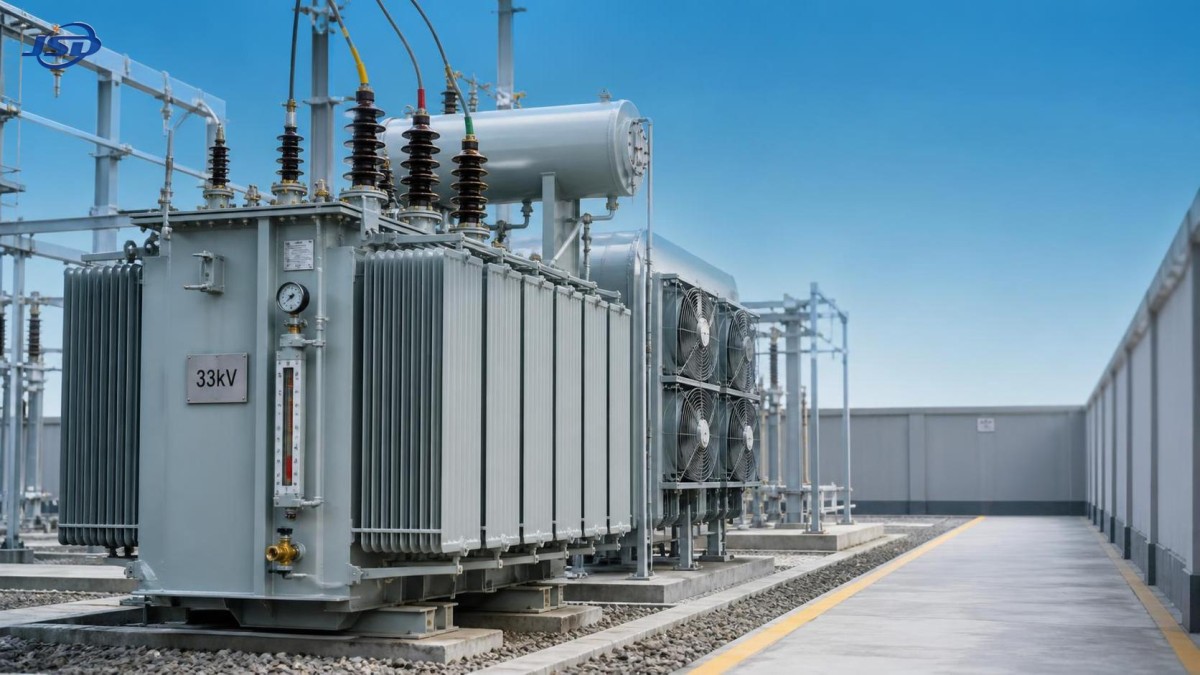

التكلفة الإجمالية لملكية محول 33kV: السعر والخسائر والصيانة

يظهر السعر المعروض لمحول 33kV في بداية المشروع، بينما يُتكبد جزء كبير من تكلفته بهدوء على مدى عقود من التشغيل. وقد تفوق الخسائر الأعلى عند اللاحمل، أو خسائر الحمل الأعلى، أو الحاجة الإضافية إلى التبريد، أو تدخلات الخدمة المتكررة، أو تصميم التركيب الذي يسبب أعمالاً ميدانية يمكن تجنبها، وفورات العرض الأولي الأقل. لذلك يتعامل التقييم السليم مع المحول باعتباره أصلاً كهربائياً طويل العمر له ملف خسائر محدد وخطة صيانة وواجب تشغيلي.

بالنسبة لتوصيلات الشبكة والمحطات الفرعية الصناعية ومرافق البنية التحتية ومحطات الطاقة المتجددة، تشمل التكلفة الإجمالية لملكية محول 33kV عادةً سعر الشراء والهندسة والشحن والأعمال المدنية والتركيب والتشغيل والخسائر في الطاقة والصيانة المخططة والأعمال التصحيحية وقطع الغيار والأثر المالي للقدرة غير المتاحة. ويتغير الوزن النسبي لهذه العناصر وفقاً لنمط التحميل والظروف المحيطة وقيمة الكهرباء وعمر المشروع وتبعات الانقطاع.

افصل سعر الشراء عن تكلفة التركيب

ينبغي قراءة عرض سعر المحول باعتباره حزمة تقنية وتجارية بدلاً من اعتباره رقماً منفرداً للمعدات. فقد تستثني الوحدة الأساسية ملحقات ضرورية للقبول في الموقع أو للتشغيل الموثوق. ووفقاً للمواصفات، قد تشمل هذه مانعات زيادة الجهد، وصناديق الكابلات، والعوازل، وخزائن التجميع، ومؤشرات الحرارة، وأجهزة تخفيف الضغط، ومقاييس مستوى الزيت، ومراوح التبريد، والمشعات، ومعدات تأريض النقطة المحايدة، وأسلاك التحكم، وواجهات الحماية، والإشراف على النقل.

يؤثر محول 33kV نفسه أيضاً في الإنفاق على الأعمال المدنية والتركيب. إذ تؤثر كتلة النقل والأبعاد في مسوحات المسار واختيار الرافعة وتصميم الأساسات وقيود الوصول. وقد تتطلب التصاميم المملوءة بالزيت احتواء الزيت والفصل ضد الحرائق وترتيبات التصريف والتدابير البيئية التي تحددها مواصفات المشروع. ويمكن لوحدة ذات مشعات قابلة للفصل أو ملحقات تُشحن بشكل منفصل أن تبسط النقل، لكنها تستلزم أنشطة التجميع والإحكام ومناولة الزيت والفحص في الموقع.

ينبغي توثيق الخيارات التقنية التي تغير السعر الأولي مقابل آثارها على التركيب. وتشمل الأمثلة تغيير المآخذ خارج الدائرة مقابل تغيير المآخذ تحت الحمل، وتبريد ONAN مقابل ONAF، والإنشاء الداخلي مقابل الخارجي، وترتيب دخول الكابلات، والقيود الزلزالية، والحماية من التآكل، وأجهزة القياس. وقد يقلل التصميم المدمج من مساحة المحطة الفرعية، لكن يجب مع ذلك تأكيد مساحة انحناء الكابلات وخلوص الرفع وإمكانية الوصول إلى المشعات والوصول للصيانة المستقبلية على الرسومات قبل الإفراج عن التصنيع.

الخسائر تكلفة تشغيل وليست ملاحظة هامشية على لوحة البيانات

تتكون خسائر المحول أساساً من خسائر اللاحمل وخسائر الحمل. وتوجد خسائر اللاحمل، التي تسمى غالباً خسائر القلب، كلما كان المحول مزوداً بالجهد. وهي تعتمد على جودة فولاذ القلب وكثافة الفيض وتصميم القلب والتحكم في التصنيع. ولأنها تستمر حتى عندما يكون الحمل المتصل منخفضاً، فقد تؤثر تأثيراً جوهرياً في تكلفة العمر التشغيلي للأصول التي تظل مزودة بالجهد لفترات طويلة أو تعمل بطلب متغير.

تنشأ خسائر الحمل بصورة رئيسية من مقاومة الملفات والخسائر الشاردة الإضافية التي يسببها فيض التسرب. وهي تزداد تقريباً مع مربع تيار الحمل، لذا يعتمد الأثر السنوي على منحنى الحمل الفعلي وليس على القدرة المقننة وحدها. وقد يكون للمحول الذي يبدو مقبولاً عند التحميل الاسمي نتيجة تكلفة مختلفة في الحالات التي يُتوقع فيها حدوث فترات تحميل زائد أو ذروات يومية متكررة أو تيار توافقي أو تشغيل ممتد قرب القدرة المقننة.

يتطلب التقييم المفيد طلب خسائر اللاحمل وخسائر الحمل المضمونة عند الظروف المرجعية المعلنة، إلى جانب أساس درجة الحرارة المستخدم لقيمة خسائر الحمل. وقد تؤدي مقارنة الأرقام المقاسة أو المضمونة عند درجات حرارة مختلفة إلى تشويه النتيجة لأن مقاومة الموصل تتغير مع درجة الحرارة. وينبغي أن يوضح جدول الخسائر أيضاً ما إذا كانت قدرة المراوح المساعدة مشمولة في تشغيل التبريد القسري، لا سيما عندما قد يعمل تبريد ONAF بانتظام.

يمكن نمذجة تكلفة خسائر العمر التشغيلي باستخدام افتراضات خاصة بالمشروع لتقييم الطاقة والطلب. والمنهج الأساسي مباشر: تقدير ساعات التشغيل السنوية لخسائر اللاحمل، واشتقاق التحميل المكافئ من ملف الواجب المتوقع لخسائر الحمل، ثم إسناد قيمة نقدية إلى الأثر الناتج في الطاقة والقدرة. وتستحق الافتراضات المستوى نفسه من المراجعة الذي تستحقه أرقام الخسائر. إذ يمكن لافتراض تحميل ثابت غير واقعي أن يرجح التصميم الخاطئ.

ينبغي تقييم تصميم القلب والملفات إلى جانب الخسائر المعلنة. إذ يمكن لفولاذ الكهرباء ذي الحبيبات الموجهة، ووصلات القلب المضبوطة بعناية، وترتيبات التثبيت السليمة، ومعالجة العزل المناسبة أن تدعم أداء الخسائر والاستقرار الميكانيكي. وقد تقلل الملفات النحاسية الخسائر المرتبطة بالمقاومة عند تصميمها على النحو الصحيح، رغم أن النتيجة النهائية تعتمد على مقطع الموصل وهندسة الملف وقنوات التبريد وترتيب التوصيلات وارتفاع درجة الحرارة المسموح به. ولا تكفي أوصاف المواد وحدها لإثبات قيمة خسائر قابلة للمقارنة.

يغير التحميل وتنظيم الجهد وظروف الواجب النتيجة الاقتصادية

ينبغي أن يعكس التصنيف المختار لمحول 33kV الحمل المستمر المتوقع والنمو المتوقع والذروات الدورية ودرجة الحرارة المحيطة والارتفاع وتوافر التبريد. وقد يؤدي الإفراط في زيادة الحجم إلى إضافة نفقات رأسمالية وخسائر لاحمل دون تحسين النتيجة التشغيلية. ويمكن أن يؤدي نقص الحجم إلى زيادة ارتفاع درجة الحرارة وتسريع تقادم العزل وتقييد الخرج أو الحاجة إلى التبريد القسري بوتيرة أكبر من المتوقع. ويعتمد هامش القدرة المفيد على ملف المشروع الفعلي بدلاً من قاعدة عامة.

تتطلب نسبة الجهد ونطاق المآخذ اهتماماً مماثلاً. فقد يوصف نظام الجهد العالي بأنه 33kV، لكن تغير الجهد المسموح به في النظام وممارسة التنظيم في المنبع والجهد الثانوي المطلوب تحدد النسبة المناسبة وإعداد المأخذ. ويمكن أن يكون مفتاح المأخذ خارج الدائرة كافياً عندما يكون الإمداد مستقراً ويكون الضبط غير متكرر. أما عندما تؤثر تغيرات الجهد أثناء التشغيل العادي في معدات العمليات أو تصدير الطاقة، فقد يستحق مغير المآخذ تحت الحمل تكلفته الرأسمالية وعبء صيانته الإضافيين. وينبغي دعم هذا القرار ببيانات التشغيل، لا بافتراضه من فئة الجهد وحدها.

غالباً ما يُستهان بالتحميل التوافقي في التركيبات المزودة من المحولات أو محركات السرعة المتغيرة أو المقومات أو عواكس الطاقة الكهروضوئية. ويمكن للتوافقيات أن تزيد خسائر التيار الدوامي والخسائر الشاردة، ما ينتج عنه تسخين موضعي لا يظهر في مقارنة بسيطة بوحدة kVA. وينبغي أن تحدد المواصفات طيف التوافقيات المتوقع أو متطلبات الواجب التوافقي السارية. ويمكن حينها تقييم تصميم الملف والتدريع وترتيب الموصل وتنسيق العزل والهوامش الحرارية مقابل البيئة الكهربائية الفعلية.

توضح تطبيقات الطاقة المتجددة أهمية مطابقة الواجب للتصميم. فقد تعمل وحدة رفع جهد كهروضوئية بحمل منخفض في الصباح والمساء، مع تحميل أعلى خلال الإشعاع القوي، بينما تبقى مزودة بالجهد بعد ساعات التوليد. وبالنسبة لواجهات الشبكة 10kV أو 20kV أو 35kV، ينبغي اختيار تصميم ثلاثي الطور ذي مجموعة متجهات ونطاق مآخذ ونمط تبريد وبنية منخفضة الخسائر مناسبة وفقاً لدراسة الربط البيني وخصائص خرج العاكس. ويمكن مراجعة تكوين ذي صلة في السياق التقني لـمحول رفع الجهد لمحطات الطاقة الكهروضوئية، بما في ذلك خيارات جانب العاكس منخفضة الجهد مثل 0.315kV و0.4kV و0.69kV.

تبدأ تكلفة الصيانة من سهولة الوصول في التصميم

تكون العناية الروتينية بالمحول قابلة للتنبؤ عموماً عندما تُحدد المعدات وتُركب بصورة صحيحة وتُحفظ ضمن ظروف تصميمها. وبالنسبة للوحدات المملوءة بالزيت، قد يشمل نطاق الصيانة الفحوصات البصرية ومراجعة مستوى الزيت ودرجة الحرارة وفحوصات التسرب وحالة العوازل وإحكام الأطراف ووظيفة معدات التبريد وحالة أجهزة الحماية وأخذ عينات الزيت دورياً عندما تستدعي استراتيجية الصيانة ذلك. وينبغي أن تتبع فترات الاختبار وأنواعه خطة الأصل وظروف الخدمة ومتطلبات المشروع السارية.

يمكن لتحليل الزيت أن يوفر معلومات مفيدة عن اتجاهات الرطوبة والحالة العازلة ونواتج الأكسدة والغازات المذابة. وينبغي تفسير نتيجة مختبرية واحدة بحذر؛ إذ تؤثر بيانات الاتجاه وتاريخ التحميل ودرجة حرارة الزيت وطريقة أخذ العينات والنتائج السابقة في معناها. وقد تؤدي ممارسات أخذ العينات الرديئة إلى مؤشرات مضللة للرطوبة أو التلوث، ما يفضي إلى تدخل غير ضروري أو إلى عدم اكتشاف التدهور.

تحتاج مغيرات المآخذ إلى منظور صيانة منفصل. إذ إن مفتاح المأخذ خارج الدائرة محدود الحركة التشغيلية، لكنه يجب أن يوضع بشكل صحيح في حالة فصل الجهد وأن يُصان وفقاً لتصميمه. ويحتوي مغير المآخذ تحت الحمل على تلامسات وآليات قيادة ومكونات تبديل بالزيت أو الفراغ حسب الإنشاء ودوائر تحكم قد تتطلب فحصاً مجدولاً. وينبغي تضمين نفقاته على مدى دورة الحياة في مراجعة عرض السعر بدلاً من التعامل معها باعتبارها تكلفة ملحق عرضية.

تؤثر أنظمة التبريد أيضاً في متطلبات الصيانة. فتحتوي تبريد ONAN على مكونات نشطة أقل، بينما يوفر تبريد ONAF قدرة أعلى من خلال المراوح وأجهزة التحكم المرتبطة بها. وتضيف المراوح والمحركات والملامسات والأجهزة الثرموستاتية والأسلاك نقاط فحص. وفي المواقع المغبرة أو المالحة أو الرطبة أو شديدة التلوث، قد تتطلب أسطح المشعات ووصلات الأطراف وإحكام الخزائن والحماية من التآكل اهتماماً أوثق. وينبغي تحديد بيئة الموقع صراحة بدلاً من الاعتماد على تصنيف خارجي عام.

للموثوقية أثر تجاري قابل للقياس

يصعب تقييم الموثوقية من خلال بند واحد، لكن تبعاتها من حيث التكلفة قد تكون كبيرة. فقد ينطوي عطل المحول على العزل والتحقيق والاختبار ومعالجة الزيت واستبدال المكونات وتنسيق النقل وتأخر الاستعادة. ويكون الأثر أوسع عندما تكون الوحدة نقطة إمداد وحيدة أو عندما يتطلب الانقطاع المخطط نافذة إيقاف ضيقة. لذلك يمكن لترتيبات التكرار وإمكانية التجاوز وإتاحة الوصول إلى محول مؤقت واستراتيجية قطع الغيار أن تغير القيمة العملية لعرض أقل سعراً.

تعد سجلات اختبارات المصنع جزءاً مهماً من هذا التقييم. وينبغي ربط نطاق الاختبار المطلوب بالمواصفات الحاكمة وتصميم المعدات. وقد تشمل نقاط المراجعة المعتادة التحقق من النسبة ومجموعة المتجهات، ومقاومة الملفات، واختبارات العزل، واختبارات الجهد المطبق والمستحث، والممانعة، وقياسات الخسائر، والاختبارات الوظيفية للملحقات، وأي اختبارات محددة لارتفاع درجة الحرارة أو النبضات. وينبغي أن تحدد النتائج الرقم التسلسلي المختبر والظروف السارية والأجهزة وأساس القبول. وتجعل الوثائق المبهمة المقارنة اللاحقة والتحقيق في الضمان أكثر صعوبة.

تستحق ضوابط النقل والتخزين اهتماماً مماثلاً. إذ تقلل مسجلات الصدمات وترتيبات حفظ الزيت وضغط النيتروجين حيثما ينطبق وفتحات الإحكام وقوائم تعبئة الملحقات وإجراءات فحص الوصول من عدم اليقين بين الإفراج من المصنع والتوصيل بالجهد. وإذا كان يجب أن يبقى المحول في التخزين، فينبغي أن يحدد المشروع المدة المسموح بها وتكرار الفحص ومتطلبات سخانات الحيز لخزائن التحكم وفحوصات الحفظ والظروف التي تستلزم اختبار الزيت قبل التركيب.

أنشئ المقارنة على أساس تقني موحد

تصبح المقارنات التجارية غير موثوقة عندما تستند عروض الأسعار إلى افتراضات واجب مختلفة. حدّد جدولاً تقنياً واحداً يغطي القدرة المقننة ونسبة الجهد والتردد ومجموعة المتجهات والممانعة وترتيب المآخذ ومستويات العزل وضمانات الخسائر ومراحل التبريد وارتفاع درجة الحرارة والظروف المحيطة والارتفاع وترتيب الأطراف وملحقات الحماية ونظام الطلاء والاختبار والتعبئة والوثائق وحدود دعم الموقع. ويمكن عندئذ توحيد كل عرض قبل مقارنة السعر وتكلفة العمر التشغيلي.

• سجل أرقام الخسائر بصورة منفصلة عن بيان الكفاءة المضمونة. إذ لا يمكن للكفاءة عند حمل معلن واحد أن تظهر التكلفة السنوية التي ينشئها ملف حمل متغير.
• وضّح ما إذا كانت الممانعة المعروضة عند المأخذ الرئيسي وحدد التفاوت المسموح به. إذ تؤثر الممانعة في مستوى العطل والتشغيل على التوازي وهبوط الجهد وتنسيق الحماية.
• أدرج كل عنصر يورده الموقع، بما في ذلك الأساسات ووصلات التأريض ونهايات الكابلات ومعدات مناولة الزيت ومعدات الرفع وواجهات لوحة الحماية.
• راجع الرسومات البعدية مع تخصصات الأعمال المدنية والكهرباء والحماية والإنشاء قبل الإفراج عن الإنتاج. فقد تكلف تغييرات الواجهات المتأخرة أكثر من ترقية متواضعة للمعدات.
• حدد متطلبات وثائق القبول في أمر الشراء: الرسومات وتقارير الاختبار والأدلة وقوائم قطع الغيار وإرشادات الفحص الروتيني وسجلات الملحقات المركبة.

يمكن تبرير محول 33kV ذي السعر الأولي الأعلى اقتصادياً عندما تتوافق خسائره المؤكدة وقدرته الحرارية وقابلية صيانته وموثوقيته بصورة أوثق مع واجب المشروع. وعلى العكس، قد يؤدي دفع تكلفة ميزات لن يستخدمها النظام الكهربائي مطلقاً إلى تضخيم تكلفة دورة الحياة. والاختيار القابل للدفاع هو الاختيار المدعوم بمدخلات تقنية متسقة وحسابات خسائر شفافة وحدود كاملة لتكلفة التركيب ومنهج صيانة ملائم لبيئة التشغيل الفعلية.
