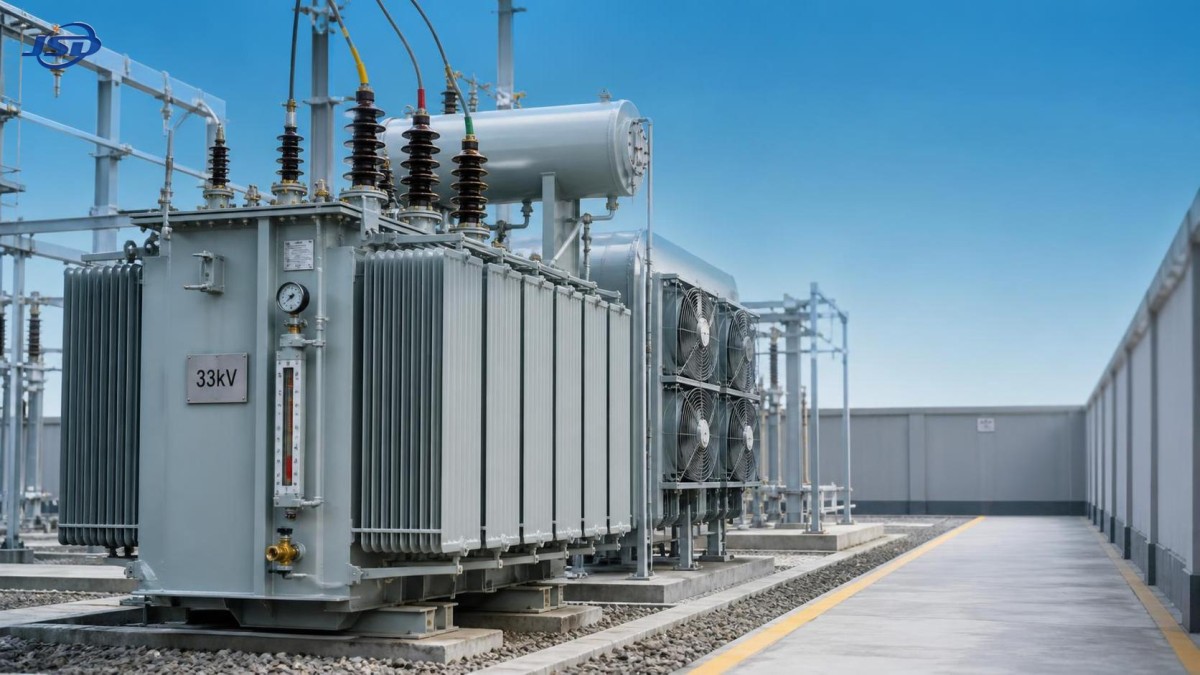

Custo Total de Propriedade de Transformadores de 33 kV: Preço, Perdas e Manutenção

O preço cotado de um transformador de 33 kV é visível no início de um projeto, enquanto grande parte de seu custo é incorrida silenciosamente ao longo de décadas de operação. Uma cotação inicial mais baixa pode ser superada por maiores perdas em vazio, maiores perdas em carga, demanda adicional de resfriamento, intervenções frequentes de manutenção ou um projeto de instalação que gera trabalho evitável no local. Portanto, uma avaliação adequada trata o transformador como um ativo elétrico de longa vida útil, com um perfil de perdas, plano de manutenção e regime de operação definidos.

Para conexões à rede, subestações industriais, instalações de infraestrutura e usinas de energia renovável, o custo total de propriedade de um transformador de 33 kV normalmente inclui preço de compra, engenharia, frete, obras civis, montagem, comissionamento, perdas de energia, manutenção planejada, trabalhos corretivos, peças sobressalentes e o impacto financeiro da capacidade indisponível. O peso relativo desses elementos muda conforme o padrão de carga, as condições ambientais, o valor da eletricidade, a vida útil do projeto e as consequências de uma interrupção.

Separe o preço de compra do custo instalado

Uma cotação de transformador deve ser interpretada como um pacote técnico-comercial, e não como um único valor de equipamento. A unidade básica pode excluir acessórios necessários para a aceitação no local ou para uma operação confiável. Dependendo da especificação, estes podem incluir para-raios, caixas de cabos, buchas, gabinetes de marshalling, indicadores de temperatura, dispositivos de alívio de pressão, indicadores de nível de óleo, ventiladores de resfriamento, radiadores, equipamentos de aterramento do neutro, fiação de controle, interfaces de proteção e supervisão do transporte.

O próprio transformador de 33 kV também afeta as despesas civis e de instalação. A massa e as dimensões de transporte influenciam os levantamentos de rota, a seleção de guindastes, o projeto da fundação e as restrições de acesso. Projetos imersos em óleo podem exigir contenção de óleo, separação contra incêndio, sistemas de drenagem e medidas ambientais determinadas pela especificação do projeto. Uma unidade com radiadores removíveis ou acessórios enviados separadamente pode simplificar o transporte, mas introduz atividades de montagem, vedação, manuseio de óleo e inspeção no local.

As escolhas técnicas que alteram o preço inicial devem ser documentadas em relação às suas implicações de instalação. Exemplos incluem comutação de taps sem carga versus sob carga, resfriamento ONAN versus ONAF, construção interna versus externa, disposição de entrada de cabos, restrições sísmicas, proteção anticorrosiva e instrumentação. Um layout compacto pode reduzir a área da subestação, mas o espaço para curvatura dos cabos, a folga para içamento, o acesso aos radiadores e o acesso para manutenção futura ainda precisam ser confirmados nos desenhos antes da liberação para fabricação.

As perdas são um custo operacional, não uma observação secundária na placa de identificação

As perdas do transformador consistem principalmente em perdas em vazio e perdas em carga. A perda em vazio, frequentemente chamada de perda no núcleo, está presente sempre que o transformador está energizado. Ela depende da qualidade do aço do núcleo, da densidade de fluxo, do projeto do núcleo e do controle de fabricação. Como continua ocorrendo mesmo quando a carga conectada é baixa, pode afetar significativamente o custo ao longo da vida útil de ativos que permanecem energizados por longos períodos ou operam com demanda variável.

A perda em carga decorre principalmente da resistência dos enrolamentos e de perdas adicionais por dispersão causadas pelo fluxo de fuga. Ela aumenta aproximadamente com o quadrado da corrente de carga, de modo que o impacto anual depende da curva de carga real, e não apenas da capacidade nominal. Um transformador que parece aceitável sob carga nominal pode ter um resultado de custo diferente quando são esperados períodos de sobrecarga, picos diários repetidos, corrente harmônica ou operação prolongada próxima à potência nominal.

Uma avaliação útil solicita perdas em vazio e em carga garantidas nas condições de referência declaradas, juntamente com a base de temperatura utilizada para o valor da perda em carga. Comparar valores medidos ou garantidos em diferentes temperaturas pode distorcer o resultado, pois a resistência do condutor varia com a temperatura. A tabela de perdas também deve indicar se a potência auxiliar dos ventiladores está incluída para a operação com resfriamento forçado, especialmente quando o resfriamento ONAF pode operar regularmente.

O custo das perdas ao longo da vida útil pode ser modelado com base em premissas específicas do projeto para a valoração de energia e demanda. A abordagem básica é direta: estimar as horas anuais de energização para as perdas em vazio, obter a carga equivalente a partir do perfil de operação esperado para as perdas em carga e, em seguida, atribuir um valor monetário ao impacto resultante sobre energia e capacidade. As premissas merecem o mesmo nível de análise que os valores de perdas. Uma premissa irrealista de carga constante pode favorecer o projeto errado.

O projeto do núcleo e dos enrolamentos deve ser avaliado juntamente com as perdas declaradas. Aço elétrico de grão orientado, juntas do núcleo cuidadosamente controladas, arranjos de fixação adequados e processamento de isolamento apropriado podem contribuir para o desempenho das perdas e a estabilidade mecânica. Enrolamentos de cobre podem reduzir as perdas relacionadas à resistência quando projetados adequadamente, embora o resultado final dependa da seção do condutor, da geometria dos enrolamentos, dos dutos de resfriamento, da disposição das derivações e da elevação de temperatura permitida. As descrições dos materiais, por si só, não são suficientes para estabelecer um valor de perdas comparável.

A carga, a regulação de tensão e as condições de operação alteram o resultado econômico

A potência selecionada para um transformador de 33 kV deve refletir a carga contínua esperada, o crescimento previsto, os picos cíclicos, a temperatura ambiente, a altitude e a disponibilidade de resfriamento. Um sobredimensionamento excessivo pode aumentar o investimento de capital e as perdas em vazio sem melhorar o resultado operacional. O subdimensionamento pode elevar a temperatura, acelerar o envelhecimento do isolamento, restringir a saída ou exigir resfriamento forçado com maior frequência do que o previsto. A margem de capacidade útil depende do perfil real do projeto, e não de uma regra genérica.

A relação de tensão e a faixa de taps exigem igual atenção. O sistema de alta tensão pode ser descrito como 33 kV, mas a variação permitida da tensão do sistema, a prática de regulação a montante e a tensão secundária requerida determinam a relação e o ajuste de tap adequados. Um comutador de taps sem carga pode ser suficiente quando a alimentação é estável e os ajustes são pouco frequentes. Quando as mudanças de tensão durante a operação normal afetam os equipamentos de processo ou a exportação de energia, um comutador de taps sob carga pode justificar seu custo adicional de capital e manutenção. Essa decisão deve ser apoiada por dados operacionais, e não presumida apenas pela classe de tensão.

A carga harmônica é frequentemente subestimada em instalações alimentadas por conversores, acionamentos de velocidade variável, retificadores ou inversores fotovoltaicos. Os harmônicos podem aumentar as perdas por correntes parasitas e por dispersão, produzindo aquecimento localizado que não é capturado por uma simples comparação de kVA. A especificação deve identificar o espectro harmônico esperado ou o requisito aplicável de operação com harmônicos. O projeto dos enrolamentos, a blindagem, a disposição dos condutores, a coordenação de isolamento e as margens térmicas podem então ser avaliados em relação ao ambiente elétrico real.

As aplicações de energia renovável ilustram a importância de adequar o regime de operação ao projeto. Uma unidade elevadora fotovoltaica pode operar com baixa carga pela manhã e ao entardecer, com maior carga durante alta irradiância, permanecendo energizada além das horas de geração. Para interfaces de rede de 10 kV, 20 kV ou 35 kV, deve ser selecionado um projeto trifásico com grupo vetorial, faixa de taps, modo de resfriamento e construção de baixas perdas adequados, de acordo com o estudo de interconexão e as características de saída do inversor. Uma configuração relevante pode ser analisada no contexto técnico doTransformador Elevador para Usinas Fotovoltaicas, incluindo opções no lado de baixa tensão do inversor, como 0.315 kV, 0.4 kV e 0.69 kV.

O custo de manutenção começa pela acessibilidade do projeto

A manutenção rotineira de transformadores é geralmente previsível quando o equipamento é corretamente especificado, instalado e mantido dentro de suas condições de projeto. Para unidades imersas em óleo, o escopo de manutenção pode incluir inspeções visuais, verificação do nível e da temperatura do óleo, inspeções de vazamentos, condição das buchas, aperto dos terminais, funcionamento dos equipamentos de resfriamento, condição dos dispositivos de proteção e amostragem periódica de óleo quando prevista pela estratégia de manutenção. Os intervalos e tipos de ensaio devem seguir o plano de ativos, as condições de serviço e os requisitos aplicáveis do projeto.

A análise de óleo pode fornecer informações úteis sobre tendências de umidade, condição dielétrica, produtos de oxidação e gases dissolvidos. Um único resultado de laboratório deve ser interpretado com cautela; dados de tendência, histórico de carga, temperatura do óleo, método de amostragem e resultados anteriores afetam seu significado. Práticas inadequadas de amostragem podem introduzir indicações enganosas de umidade ou contaminação, resultando em intervenção desnecessária ou deterioração não detectada.

Os comutadores de taps exigem uma abordagem de manutenção separada. Um comutador de taps sem carga tem movimentação operacional limitada, mas deve ser posicionado corretamente enquanto está desenergizado e mantido de acordo com seu projeto. Um comutador de taps sob carga contém contatos, mecanismos de acionamento, componentes de comutação a óleo ou a vácuo, dependendo da construção, e circuitos de controle que podem exigir inspeção programada. Sua despesa de ciclo de vida deve ser incluída na análise da cotação, em vez de ser tratada como um custo incidental de acessório.

Os sistemas de resfriamento também influenciam a exposição à manutenção. O resfriamento ONAN possui menos componentes ativos, enquanto o resfriamento ONAF pode proporcionar maior capacidade por meio de ventiladores e controles associados. Ventiladores, motores, contatores, dispositivos termostáticos e fiação adicionam pontos de inspeção. Em locais empoeirados, salinos, úmidos ou altamente poluídos, as superfícies dos radiadores, as conexões dos terminais, a vedação dos gabinetes e a proteção anticorrosiva podem exigir atenção mais rigorosa. O ambiente do local deve ser especificado explicitamente, em vez de se confiar em uma designação genérica para uso externo.

A confiabilidade tem um efeito comercial mensurável

É difícil avaliar a confiabilidade por meio de um único item de custo, mas suas consequências financeiras podem ser substanciais. Uma falha de transformador pode envolver isolamento, investigação, ensaios, processamento de óleo, substituição de componentes, coordenação de transporte e restauração atrasada. O impacto é maior quando a unidade é um ponto único de fornecimento ou quando uma interrupção planejada exige uma janela estreita de desligamento. Arranjos de redundância, capacidade de bypass, acesso a transformadores temporários e estratégia de sobressalentes podem, portanto, alterar o valor prático de uma oferta de menor preço.

Os registros de ensaios de fábrica são uma parte importante dessa avaliação. O escopo de ensaios exigido deve estar vinculado à especificação aplicável e ao projeto do equipamento. Os pontos típicos de análise podem incluir verificação da relação de transformação e do grupo vetorial, resistência dos enrolamentos, ensaios de isolamento, ensaios de tensão aplicada e induzida, impedância, medições de perdas, ensaios funcionais dos acessórios e quaisquer ensaios especificados de elevação de temperatura ou impulso. Os resultados devem identificar o número de série ensaiado, as condições aplicáveis, os instrumentos e o critério de aceitação. Documentação ambígua dificulta comparações posteriores e investigações de garantia.

Os controles de transporte e armazenamento merecem atenção semelhante. Registradores de impacto, disposições para preservação do óleo, pressão de nitrogênio quando aplicável, aberturas seladas, listas de embalagem de acessórios e procedimentos de inspeção na chegada reduzem a incerteza entre a liberação pela fábrica e a energização. Se um transformador precisar permanecer armazenado, o projeto deve definir a duração permitida, a frequência de inspeção, os requisitos de aquecedores de ambiente para gabinetes de controle, as verificações de preservação e as condições que exigem ensaio de óleo antes da instalação.

Estruture a comparação com base em uma referência técnica comum

As comparações comerciais tornam-se pouco confiáveis quando as cotações se baseiam em diferentes premissas de operação. Estabeleça uma especificação técnica única que abranja potência nominal, relação de tensão, frequência, grupo vetorial, impedância, disposição de taps, níveis de isolamento, garantias de perdas, estágios de resfriamento, elevação de temperatura, condições ambientais, altitude, disposição dos terminais, acessórios de proteção, sistema de pintura, ensaios, embalagem, documentação e limites de suporte no local. Cada oferta poderá então ser normalizada antes da comparação de preço e custo ao longo da vida útil.

• Registre os valores de perdas separadamente da declaração de eficiência garantida. A eficiência em uma única carga declarada não pode demonstrar o custo anual gerado por um perfil de carga variável.
• Esclareça se a impedância cotada se refere ao tap principal e identifique a tolerância permitida. A impedância afeta o nível de curto-circuito, a operação em paralelo, a queda de tensão e a coordenação da proteção.
• Liste todos os itens fornecidos no local, incluindo fundações, conexões de aterramento, terminações de cabos, equipamentos de manuseio de óleo, equipamentos de içamento e interfaces dos painéis de proteção.
• Analise os desenhos dimensionais com as disciplinas civil, elétrica, de proteção e de construção antes da liberação da produção. Alterações tardias de interface podem custar mais do que uma atualização moderada do equipamento.
• Defina os requisitos de documentação de aceitação no pedido de compra: desenhos, relatórios de ensaio, manuais, listas de peças sobressalentes, orientações para inspeção de rotina e registros dos acessórios instalados.

Um transformador de 33 kV com preço inicial mais alto pode ser economicamente justificado quando seu desempenho de perdas verificado, capacidade térmica, facilidade de manutenção e confiabilidade correspondem mais estreitamente ao regime de operação do projeto. Por outro lado, pagar por recursos que o sistema elétrico nunca utilizará pode inflar o custo do ciclo de vida. A escolha defensável é aquela apoiada por dados técnicos consistentes, cálculos transparentes de perdas, limites completos de custo instalado e uma abordagem de manutenção adequada ao ambiente operacional real.
