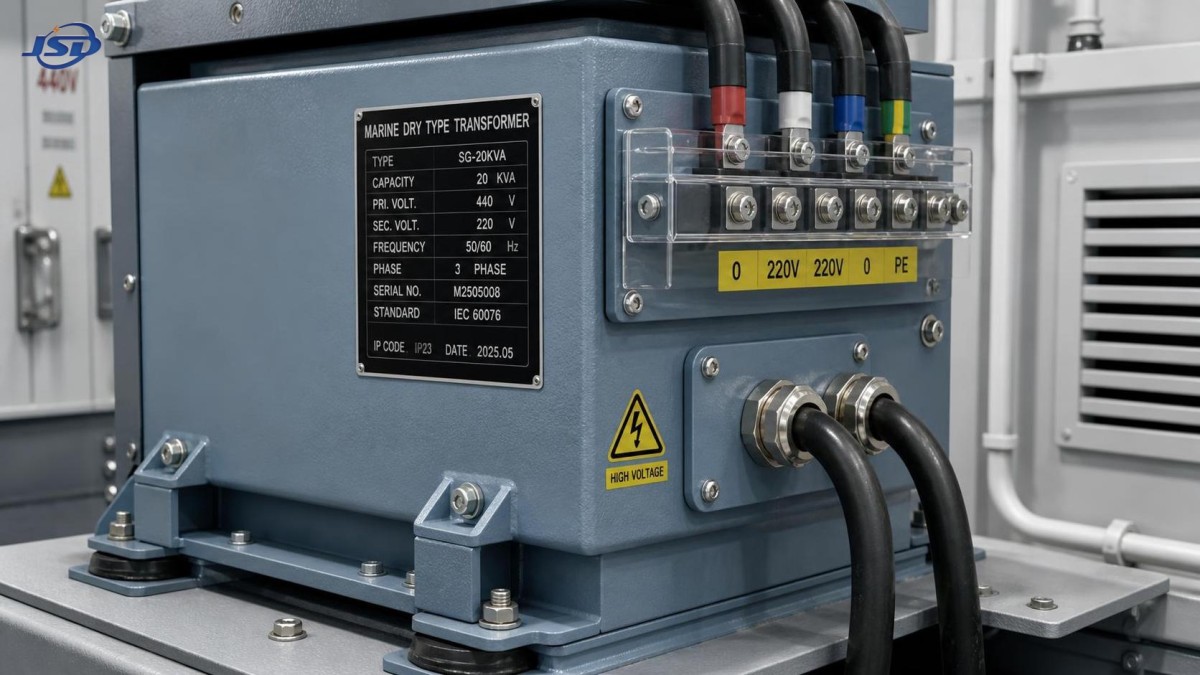

Requisitos para transformadores marítimos: como atender aos desafios de espaço, vibração e névoa salina

A seleção de um transformador marítimo raramente se resume apenas à tensão e aos kVA. No papel, muitas unidades podem atender ao requisito elétrico. No mar, é aí que termina a parte fácil. A questão mais difícil é saber se o transformador continuará funcionando depois de meses de vibração do casco, fluxo de ar restrito dentro de salas compactas e exposição contínua à umidade carregada de sal. Para as equipes de projeto, essa diferença aparece mais tarde na forma de superaquecimento, deterioração do isolamento, manutenção inesperada ou trabalhos de retrofit difíceis que não estavam previstos no orçamento.

Uma boa especificação de transformador marítimo é, na realidade, um exercício de controle de riscos. Ela precisa se ajustar ao espaço real de instalação, suportar esforços mecânicos durante a operação e o transporte e resistir à corrosão sem criar dificuldades de manutenção. Se qualquer um desses três aspectos for tratado superficialmente, o projeto ainda poderá ser aprovado na inspeção de fábrica, mas se tornar problemático depois de instalado a bordo ou em ambiente offshore.

As limitações de espaço geralmente vão além do problema da área ocupada

As salas elétricas marítimas costumam ser projetadas considerando o encaminhamento dos cabos, o acesso, a separação contra incêndios e o empilhamento dos equipamentos. Isso significa que o transformador não está apenas disputando espaço no piso. Ele também disputa espaço para elevação, raio de curvatura dos cabos, acesso para manutenção, ventilação e, às vezes, componentes de isolamento contra choque ou vibração. Em projetos de retrofit, o caminho até o ponto de instalação pode ser ainda mais restritivo do que o próprio local de instalação.

Por isso, compradores experientes solicitam as dimensões externas desde o início, mas também fazem um segundo conjunto de perguntas: Qual é o peso total? Onde estão os pontos de elevação? As buchas, os invólucros ou os acessórios de resfriamento podem ser configurados para permitir a entrada dos cabos pela parte superior ou lateral? O acesso aos terminais poderá ser mantido depois que a unidade for posicionada contra uma antepara? Um projeto compacto que economiza 100 mm de largura pode não ajudar se obrigar a um encaminhamento difícil dos cabos ou bloquear o acesso para inspeção.

Também existe um compromisso térmico. Tornar um transformador marítimo menor geralmente aumenta a densidade de calor. Em uma instalação terrestre, isso pode ser resolvido com mais espaço livre ou uma ventilação mais potente na sala. Em uma embarcação, essas opções nem sempre estão disponíveis. Portanto, a abordagem prática não é “o menor transformador possível”, mas sim “pequeno o suficiente para ser instalado e grande o suficiente para resfriar com segurança nas condições reais do compartimento”. Isso parece óbvio, mas é um ponto comum em que os projetos acabam adotando compromissos evitáveis.

Quando fornecedores com forte controle de fabricação participam desde o início, os conflitos de layout geralmente podem ser reduzidos antes da fabricação. Empresas focadas em equipamentos de transmissão e distribuição, como a Jinshida Electric Power Technology, normalmente agregam valor nesse aspecto não prometendo milagres, mas coordenando o projeto técnico, a capacidade de fabricação e as restrições de aplicação para que a unidade funcione no espaço que realmente existe.

A vibração é constante, e pequenas fragilidades se transformam em grandes falhas

A vibração a bordo não é um evento raro nem uma condição anormal. Ela faz parte da operação diária. Motores principais, máquinas auxiliares, impacto das ondas, efeitos da hélice e ressonância estrutural contribuem para isso. Com o tempo, mesmo vibrações repetidas de intensidade moderada podem afrouxar fixadores, tensionar conexões de condutores, danificar estruturas de suporte e acelerar o desgaste do isolamento se a construção interna não for robusta.

Por isso, um transformador marítimo deve ser avaliado para além dos dados da placa de identificação. A força de fixação das bobinas, a fixação do núcleo, o suporte dos condutores, a rigidez dos terminais, o reforço do invólucro e a configuração de montagem são muito importantes. Um transformador que apresenta bom desempenho em um edifício industrial estacionário pode precisar de adaptações significativas de projeto antes de ser adequado para plataformas offshore ou aplicações a bordo.

A base de montagem merece mais atenção do que normalmente recebe. Em alguns projetos, as equipes concentram-se intensamente no corpo do transformador, mas deixam a decisão sobre o skid, o método de fixação ou o isolamento contra vibração para uma etapa posterior. Então, as equipes de instalação improvisam em torno da estrutura de aço já instalada. Isso é arriscado. Se o suporte for rígido demais, o esforço mecânico poderá ser transferido diretamente para o equipamento. Se for flexível demais, o movimento poderá afetar as terminações dos cabos e a estabilidade a longo prazo. A escolha correta depende da estrutura da embarcação, da massa do equipamento e do ambiente operacional esperado, portanto normalmente exige uma análise coordenada entre as equipes de projeto elétrico, mecânico e naval.

Os testes de fábrica podem confirmar o desempenho elétrico, mas não comprovam automaticamente a adequação a todos os perfis de vibração marítima. Os gerentes de projeto devem perguntar quais medidas de projeto são utilizadas para melhorar a durabilidade mecânica e quais requisitos são verificados por meio do sistema de qualidade do fornecedor, da documentação do projeto ou das aprovações marítimas aplicáveis, quando necessário. Se a resposta permanecer em um nível muito geral, isso é um sinal de que é preciso aprofundar a análise.

A névoa salina não é apenas um problema superficial

A névoa salina é subestimada porque as pessoas tendem a considerá-la apenas como uma causa de corrosão externa. Na realidade, a umidade marítima e a contaminação por sal afetam simultaneamente as superfícies, as conexões, os revestimentos, o desempenho do isolamento e a confiabilidade a longo prazo. Quando a corrosão começa ao redor dos terminais, fixadores ou juntas do invólucro, os danos podem se espalhar silenciosamente. Quando se tornam visíveis durante uma inspeção, o aquecimento por resistência ou o rastreamento do isolamento já podem fazer parte do problema.

A seleção dos materiais é importante nesse aspecto. O acabamento do invólucro, o sistema de revestimento anticorrosivo, o material dos componentes de fixação, a qualidade das juntas e a proteção das partes condutoras expostas influenciam a vida útil. O próprio projeto do invólucro também é relevante. Se houver acúmulo de umidade nos cantos ou ao redor das entradas de cabos, até mesmo um bom sistema de revestimento poderá enfrentar dificuldades. Essa é uma das razões pelas quais o termo “grau marítimo” não deve ser aceito como uma designação vaga. É mais útil perguntar como o invólucro é protegido, como a condensação é controlada e como os pontos vulneráveis são tratados ao longo do tempo.

Para transformadores instalados próximos a convés abertos, terminais costeiros ou áreas de processo offshore, a resistência à névoa salina frequentemente se torna tanto uma questão de manutenção quanto de projeto. Se a unidade exigir limpeza ou reaplicação frequente do revestimento para permanecer confiável, o custo do ciclo de vida aumentará rapidamente. Nessas condições, um padrão de equipamento ligeiramente superior no início pode economizar muito mais do que custa.

As opções de resfriamento, isolamento e invólucro devem ser discutidas em conjunto

Um transformador marítimo costuma ser selecionado primeiro pela sua classificação elétrica e, em segundo lugar, pelo tipo de invólucro. Na prática, essas decisões estão relacionadas. Se uma unidade for hermeticamente fechada para proteção ambiental, a dissipação de calor será alterada. Se a sala for quente ou o fluxo de ar for limitado, a margem de temperatura do isolamento se tornará mais importante. Se o acesso para manutenção for inadequado, um layout de terminais favorável à manutenção e as opções de monitoramento terão maior valor.

Isso é especialmente relevante quando funções de isolamento ou retificação fazem parte da arquitetura de energia a bordo. Em alguns sistemas, uma solução especializada, como um Transformador Especial de Isolamento e Retificação, pode ser considerada quando a interface elétrica e as restrições de instalação justificarem essa escolha. A questão não é que uma configuração seja universalmente melhor, mas que o tipo de transformador deve corresponder ao regime operacional real, às condições harmônicas, ao espaço disponível e à filosofia de manutenção da embarcação ou plataforma.

Os projetos do tipo seco são frequentemente preferidos em muitas aplicações marítimas por razões de segurança e manutenção, mas mesmo assim os detalhes são importantes. O trajeto da ventilação, a robustez do sistema de isolamento, o grau de proteção contra ingresso e o monitoramento da temperatura devem ser analisados como parte da aplicação, e não adicionados posteriormente como acessórios sem contexto.

O que os gerentes de projeto devem verificar antes de finalizar a especificação

Algumas verificações podem evitar a maioria das surpresas problemáticas:

• Confirmar o caminho de transporte e o caminho de instalação, e não apenas as dimensões da sala de equipamentos.
• Analisar o método de montagem e o suporte estrutural com as partes mecânicas envolvidas antes da fabricação.
• Perguntar como a resistência à vibração é obtida nas bobinas, no núcleo, nos terminais e no invólucro.
• Verificar as medidas anticorrosivas no nível do revestimento, dos componentes de fixação, das juntas e dos pontos de entrada dos cabos.
• Avaliar a ventilação e as condições térmicas com base no compartimento real, e não em condições ambientais ideais.
• Esclarecer as necessidades de documentação relacionadas à sociedade classificadora, às especificações do projeto ou aos requisitos do proprietário.

Nenhum desses pontos envolve engenharia exótica. São questões comuns que só se tornam dispendiosas quando permanecem sem solução até a fase de aquisição ou instalação no local.

Uma observação sobre normas e aprovações

Os projetos marítimos frequentemente envolvem requisitos de sociedades classificadoras, especificações técnicas do proprietário e regras nacionais ou relacionadas ao porto. A combinação exata depende de o transformador ser destinado a uma embarcação, plataforma offshore, interface de energia em terra ou ambiente híbrido marítimo-industrial. Como essas estruturas variam, é prudente não presumir que um transformador aceitável para um projeto atenderá automaticamente a outro. O escopo da aprovação, as expectativas de ensaio e o nível de detalhamento da documentação devem ser confirmados com base nos documentos contratuais reais.

É nesse aspecto que os fabricantes disciplinados tendem a se destacar. Uma empresa com capacidade estabelecida de R&D, processos de produção controlados e uma abordagem rigorosa de gestão da qualidade geralmente consegue responder com mais eficácia quando os requisitos do projeto vão além das condições padrão de catálogo. Para aplicações marítimas, essa flexibilidade costuma ser mais valiosa do que uma longa lista de declarações genéricas.

A melhor escolha de transformador marítimo geralmente é aquela que reduz os compromissos

Não existe um único “melhor” transformador marítimo em termos abstratos. O transformador correto é aquele que suporta o ambiente real sem exigir uma instalação inadequada, uma operação instável ou uma manutenção excessiva. Espaço, vibração e névoa salina não são itens separados de uma lista de verificação; eles interagem. O espaço reduzido afeta o resfriamento. A vibração afeta as conexões e os suportes. A névoa salina prejudica todos os tratamentos superficiais frágeis e todas as interfaces mal protegidas.

Se você estiver comparando opções, a pergunta mais útil não é apenas se o transformador atende à especificação elétrica, mas também se o projeto foi desenvolvido considerando o contexto marítimo específico em que será utilizado. Normalmente, é aí que começa a confiabilidade a longo prazo. E se a resposta ainda depender de muitas suposições, provavelmente a especificação ainda não está concluída.
