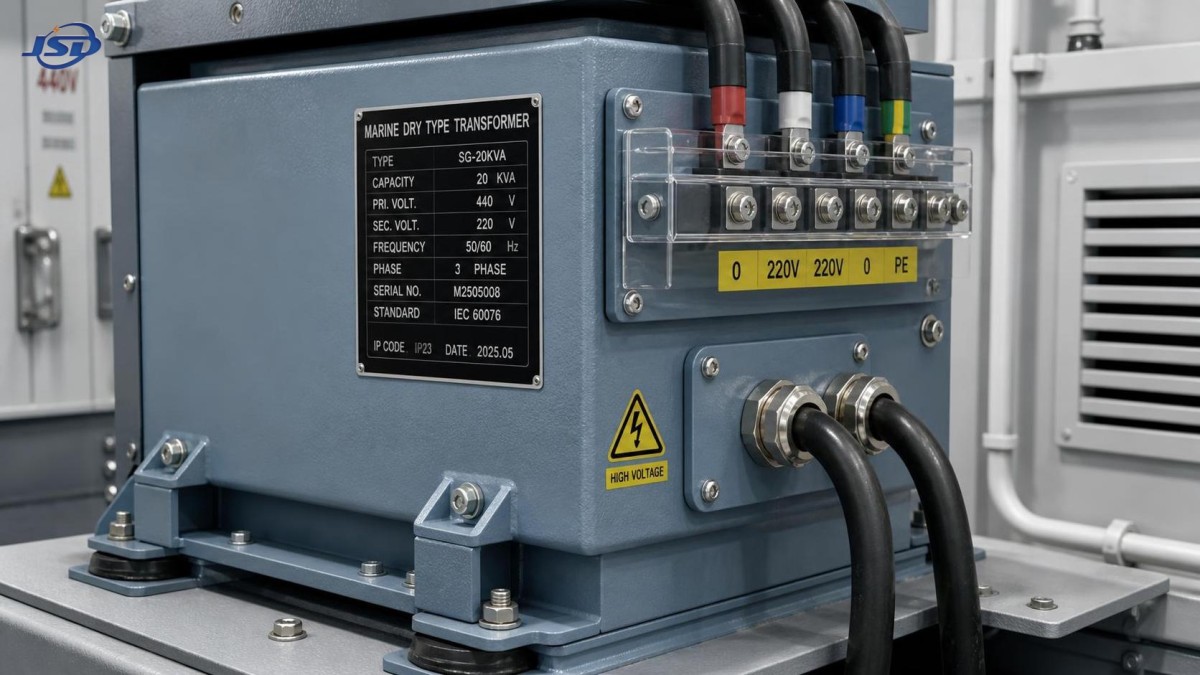

Requisitos de los transformadores marinos: cómo afrontar los desafíos de espacio, vibraciones y niebla salina

Seleccionar un transformador marino rara vez depende únicamente del voltaje y los kVA. Sobre el papel, muchas unidades pueden cumplir con los requisitos eléctricos. En el mar, ahí es donde termina la parte fácil. La pregunta más difícil es si el transformador seguirá funcionando después de meses de vibraciones del casco, flujo de aire restringido dentro de salas compactas y exposición continua a la humedad cargada de sal. Para los equipos de proyecto, esa diferencia se manifiesta más adelante en forma de sobrecalentamiento, deterioro del aislamiento, mantenimiento imprevisto o trabajos de modernización difíciles que nadie había presupuestado.

Una buena especificación para un transformador marino es, en realidad, un ejercicio de control de riesgos. Debe adaptarse al espacio real de instalación, tolerar los esfuerzos mecánicos durante el funcionamiento y el transporte, y resistir la corrosión sin generar complicaciones de servicio. Si alguno de estos tres aspectos se trata con ligereza, el proyecto puede superar la inspección de fábrica y, aun así, volverse problemático una vez instalado a bordo o en alta mar.

Las limitaciones de espacio suelen ser más que un problema de superficie ocupada

Las salas eléctricas marinas suelen diseñarse teniendo en cuenta el tendido, el acceso, la separación contra incendios y la disposición apilada de los equipos. Esto significa que el transformador no solo compite por superficie en el suelo. También compite por el espacio libre para la elevación, el radio de curvatura de los cables, el acceso para el mantenimiento, el espacio de ventilación y, en ocasiones, los elementos de aislamiento contra impactos o vibraciones. En los proyectos de modernización, el recorrido hasta el punto de instalación puede ser incluso más restrictivo que la ubicación final.

Por eso, los compradores experimentados solicitan pronto las dimensiones externas, pero también plantean un segundo conjunto de preguntas: ¿Cuál es el peso total? ¿Dónde se encuentran los puntos de elevación? ¿Pueden disponerse los pasatapas, las envolventes o los accesorios de refrigeración para adaptarse a la entrada de cables por la parte superior o lateral? ¿Se puede mantener el acceso a los terminales después de colocar la unidad contra un mamparo? Un diseño compacto que ahorra 100 mm de anchura puede no resultar útil si obliga a realizar un tendido de cables complicado o bloquea el acceso para la inspección.

También existe un compromiso térmico. Hacer más pequeño un transformador marino suele aumentar la densidad de calor. En una planta terrestre, esto puede resolverse con más espacio libre o una ventilación más potente en la sala. En un buque, esas opciones no siempre están disponibles. Por tanto, el enfoque práctico no consiste en elegir el “transformador más pequeño posible”, sino uno “lo suficientemente pequeño para instalarlo y lo suficientemente grande para refrigerarse de forma segura en las condiciones reales del compartimento”. Parece obvio, pero es un punto habitual en el que los proyectos terminan aceptando compromisos evitables.

Cuando se involucra desde las primeras etapas a proveedores con un sólido control de fabricación, los conflictos de distribución pueden reducirse antes de la fabricación. Las empresas centradas en equipos de transmisión y distribución, como Jinshida Electric Power Technology, suelen aportar valor en este aspecto no prometiendo milagros, sino coordinando el diseño técnico, la fabricabilidad y las limitaciones de la aplicación para que la unidad funcione en el espacio que realmente existe.

La vibración es constante y las pequeñas debilidades se convierten en grandes fallos

La vibración a bordo no es un acontecimiento poco frecuente ni una condición anormal. Forma parte del funcionamiento diario. Los motores principales, la maquinaria auxiliar, el impacto de las olas, los efectos de la hélice y la resonancia estructural contribuyen a ella. Con el tiempo, incluso las vibraciones repetidas de intensidad moderada pueden aflojar elementos de fijación, someter a tensión las uniones de los conductores, dañar las estructuras de soporte y acelerar el desgaste del aislamiento si la construcción interna no es robusta.

Por eso, un transformador marino debe evaluarse más allá de los datos de la placa de características. La resistencia de sujeción de las bobinas, la fijación del núcleo, el soporte de los conductores, la rigidez de los terminales, el refuerzo de la envolvente y la disposición de montaje son aspectos de gran importancia. Un transformador que funciona bien en un edificio industrial estacionario puede requerir adaptaciones de diseño significativas antes de ser adecuado para plataformas marinas o aplicaciones a bordo de buques.

La base de montaje merece más atención de la que suele recibir. En algunos proyectos, los equipos se centran intensamente en el cuerpo del transformador, pero dejan para una fase tardía la decisión sobre el bastidor, el método de fijación o el aislamiento de vibraciones. Entonces, los equipos de instalación improvisan alrededor de las estructuras de acero ya colocadas. Esto es arriesgado. Si el soporte es demasiado rígido, el esfuerzo mecánico puede transferirse directamente al equipo. Si es demasiado flexible, el movimiento puede afectar a las terminaciones de los cables y a la estabilidad a largo plazo. La elección adecuada depende de la estructura del buque, la masa del equipo y el entorno operativo previsto, por lo que normalmente requiere una revisión coordinada entre los equipos de diseño eléctrico, mecánico y naval.

Las pruebas de fábrica pueden confirmar el rendimiento eléctrico, pero no demuestran automáticamente la idoneidad para todos los perfiles de vibración marina. Los responsables del proyecto deben preguntar qué medidas de diseño se utilizan para mejorar la durabilidad mecánica y qué requisitos se verifican mediante el sistema de calidad del proveedor, la documentación del proyecto o las homologaciones marinas aplicables cuando sean necesarias. Si la respuesta se mantiene en un nivel muy general, es una señal para profundizar.

La niebla salina no es solo un problema superficial

La niebla salina se subestima porque suele considerarse únicamente como una causa de corrosión externa. En realidad, la humedad marina y la contaminación salina afectan simultáneamente a las superficies, las conexiones, los recubrimientos, el rendimiento del aislamiento y la fiabilidad a largo plazo. Cuando comienza la corrosión alrededor de los terminales, los elementos de fijación o las uniones de la envolvente, el daño puede propagarse silenciosamente. Para cuando se hace visible durante una inspección, el calentamiento por resistencia o el seguimiento eléctrico del aislamiento ya pueden formar parte del problema.

La selección de materiales es importante en este aspecto. El acabado de la envolvente, el sistema de recubrimiento anticorrosivo, el material de los herrajes, la calidad de las juntas y la protección de las partes conductoras expuestas influyen en la vida útil. También lo hace el propio diseño de la envolvente. Si se forman acumulaciones de humedad en las esquinas o alrededor de las entradas de cables, incluso un sistema de recubrimiento adecuado puede tener dificultades. Por esta razón, no debería aceptarse “grado marino” como una etiqueta vaga. Es más útil preguntar cómo está protegida la envolvente, cómo se gestiona la condensación y cómo se tratan los puntos vulnerables a lo largo del tiempo.

En los transformadores instalados cerca de cubiertas abiertas, terminales costeras o zonas de procesos marinos, la resistencia a la niebla salina suele convertirse tanto en un problema de mantenimiento como de diseño. Si la unidad requiere una limpieza o un repintado frecuentes para mantener su fiabilidad, el coste del ciclo de vida aumenta rápidamente. En estos entornos, un estándar de equipo ligeramente superior al inicio puede ahorrar mucho más de lo que cuesta.

Las decisiones sobre refrigeración, aislamiento y envolvente deben analizarse conjuntamente

Un transformador marino suele seleccionarse primero por su potencia eléctrica y, en segundo lugar, por el tipo de envolvente. En la práctica, estas decisiones están vinculadas. Si una unidad se encierra herméticamente para protegerla del entorno, cambia la disipación térmica. Si la sala está caliente o el flujo de aire es limitado, el margen de temperatura del aislamiento adquiere mayor importancia. Si el acceso para mantenimiento es deficiente, una disposición de terminales favorable para el servicio y las opciones de monitorización adquieren mayor valor.

Esto es especialmente relevante cuando las funciones de aislamiento o rectificación forman parte de la arquitectura de alimentación a bordo. En algunos sistemas, puede considerarse una solución especializada, como un transformador especial de aislamiento y rectificación, cuando la interfaz eléctrica y las limitaciones de instalación lo justifican. El objetivo no es afirmar que una configuración sea universalmente mejor, sino que el tipo de transformador debe corresponder al servicio operativo real, las condiciones de armónicos, el espacio disponible y la estrategia de mantenimiento del buque o la plataforma.

Los diseños de tipo seco suelen preferirse en muchas aplicaciones marinas por motivos de seguridad y mantenimiento, pero incluso en estos casos los detalles son importantes. La trayectoria de ventilación, la robustez del sistema de aislamiento, el grado de protección contra la entrada de elementos y la monitorización de la temperatura deben revisarse como parte de la aplicación, y no añadirse posteriormente como accesorios sin contexto.

Qué deben verificar los responsables del proyecto antes de cerrar la especificación

Unas pocas comprobaciones pueden evitar la mayoría de las sorpresas problemáticas:

• Confirmar la ruta de transporte y la ruta de instalación, no solo las dimensiones de la sala de equipos.
• Revisar el método de montaje y el soporte estructural con los responsables mecánicos antes de la fabricación.
• Preguntar cómo se logra la resistencia a las vibraciones en las bobinas, el núcleo, los terminales y la envolvente.
• Comprobar las medidas anticorrosivas en cuanto al recubrimiento, los herrajes, las uniones y los puntos de entrada de cables.
• Evaluar la ventilación y las condiciones térmicas basándose en el compartimento real, no en supuestos ideales de temperatura ambiente.
• Aclarar las necesidades de documentación relacionadas con la sociedad de clasificación, las especificaciones del proyecto o los requisitos del propietario.

Ninguno de estos aspectos constituye un punto de ingeniería exótico. Son cuestiones habituales que solo se vuelven costosas cuando se dejan sin resolver hasta la fase de adquisición o instalación en el sitio.

Una nota sobre las normas y homologaciones

Los proyectos marinos suelen incluir requisitos de las sociedades de clasificación, especificaciones técnicas del propietario y normativas nacionales o relacionadas con los puertos. La combinación exacta depende de si el transformador está destinado a un buque, una plataforma marina, una interfaz de alimentación en tierra o un entorno híbrido marino-industrial. Dado que estos marcos varían, es recomendable no asumir que un transformador aceptable para un proyecto cumplirá automáticamente los requisitos de otro. El alcance de la homologación, las expectativas de ensayo y el nivel de detalle de la documentación deben confirmarse conforme a los documentos contractuales reales.

Aquí es donde los fabricantes rigurosos suelen destacar. Una empresa con una capacidad de R&D consolidada, procesos de producción controlados y un enfoque estricto de gestión de la calidad normalmente puede responder con mayor eficacia cuando los requisitos del proyecto van más allá de las condiciones estándar del catálogo. En los trabajos marinos, esta flexibilidad suele ser más valiosa que una larga lista de afirmaciones genéricas.

La mejor elección de transformador marino suele ser la que reduce los compromisos

No existe un único “mejor” transformador marino en términos abstractos. El adecuado es aquel que resiste el entorno real sin obligar a realizar una instalación complicada, aceptar un funcionamiento inestable o asumir un mantenimiento excesivo. El espacio, la vibración y la niebla salina no son elementos independientes de una lista de comprobación; interactúan entre sí. El espacio reducido afecta a la refrigeración. La vibración afecta a las conexiones y los soportes. La niebla salina castiga cada tratamiento superficial deficiente y cada interfaz mal protegida.

Si está comparando opciones, la pregunta más útil no es únicamente si el transformador cumple la especificación eléctrica, sino si el diseño se ha analizado teniendo en cuenta el contexto marino en el que se instalará. Normalmente, ahí comienza la fiabilidad a largo plazo. Y si la respuesta todavía depende de demasiadas suposiciones, probablemente la especificación aún no está terminada.
