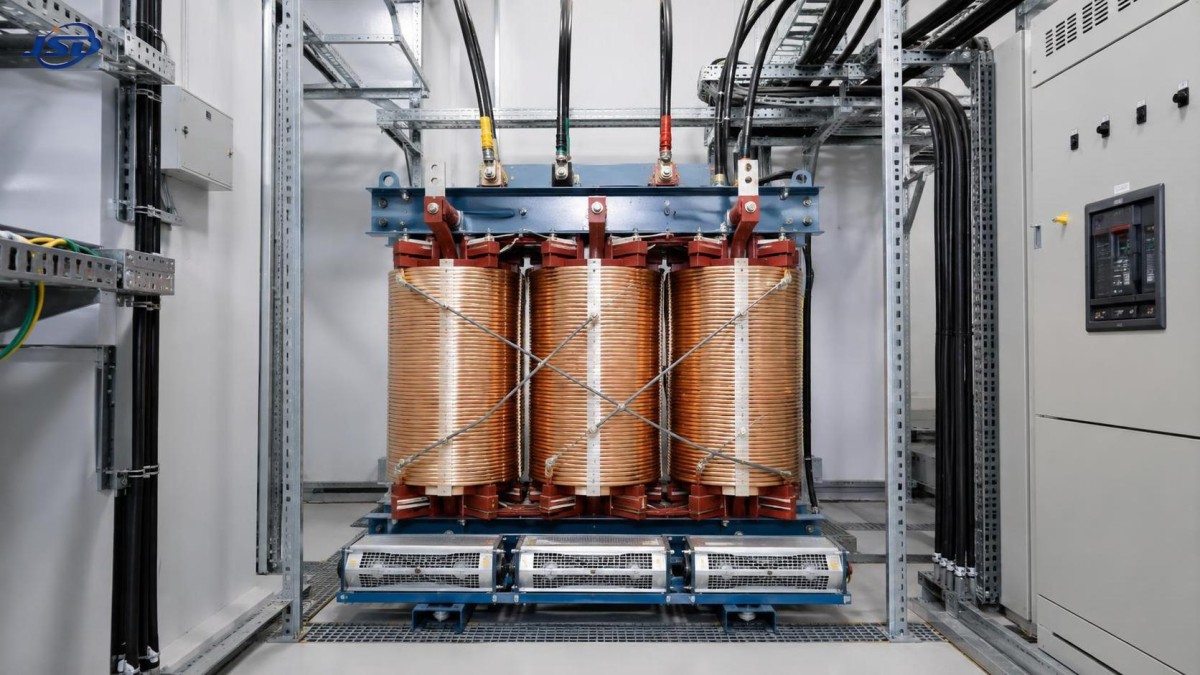

Transformadores de distribución con devanado de cobre para proyectos de modernización: costes, pérdidas y vida útil

Para un proyecto de modernización, aprobar un transformador de distribución con devanados de cobre suele estar justificado cuando la unidad existente funciona durante muchas horas, soporta una carga significativa o presta servicio a un proceso en el que una interrupción no planificada cuesta más que el propio transformador. El precio de compra será a menudo superior al de una alternativa comparable con devanados de aluminio, pero esa diferencia es solo una parte de la decisión financiera.

Una modernización cambia el cálculo porque el transformador se integra en un activo en operación, no se diseña para un emplazamiento vacío. El propietario ya cuenta con un perfil de carga, una factura energética, limitaciones de espacio, ajustes de protección, ventanas de parada y un historial de rendimiento de los equipos. Estos factores pueden hacer que el coste del ciclo de vida sea mucho más importante que la cotización entregada más baja.

Para los responsables de aprobar financieramente el proyecto, la cuestión práctica no es si el cobre es universalmente superior. Es si la reducción prevista de pérdidas, estrés térmico, exposición al mantenimiento y riesgo de sustitución es suficiente para justificar el capital adicional comprometido al inicio.

Comience por el perfil operativo, no por el material del devanado

El cobre es un mejor conductor eléctrico que el aluminio, pero ese hecho por sí solo no determina el valor del proyecto. Un transformador de aluminio bien diseñado puede cumplir los requisitos de servicio, mientras que una unidad de cobre mal especificada aún puede generar problemas operativos. La comparación debe comenzar con las condiciones a las que realmente se enfrentará el transformador después de la puesta en servicio.

Tres aspectos merecen atención desde el principio:

• Duración de la carga: Un transformador energizado las 24 horas del día tiene pérdidas en vacío continuas, incluso durante periodos de baja demanda. Las pérdidas en carga aumentan entonces con el cuadrado de la corriente a medida que crece la demanda.
• Nivel y variabilidad de la carga: Una unidad que opera cerca de su capacidad nominal, está sujeta a picos recurrentes o expuesta a cargas industriales o de generación renovable fluctuantes tiene menor margen térmico que una utilizada de forma intermitente con una carga moderada.
• Coste de la interrupción: En una instalación con redundancia limitada, una avería del transformador puede implicar pérdidas de producción, soluciones temporales de alimentación eléctrica, alteración de los calendarios y una compra de sustitución urgente.

Un transformador de distribución con devanados de cobre suele presentar el argumento financiero más sólido cuando la utilización es sostenida y la continuidad del servicio tiene valor económico. Para un edificio con baja carga, demanda predecible y fácil acceso para la sustitución, el periodo de recuperación puede ser menos favorable. Tratar ambos proyectos como idénticos porque requieren la misma potencia nominal en kVA es un error habitual de aprobación.

Las pérdidas deben convertirse en un modelo de costes operativos

La comparación de compra más útil separa las pérdidas en vacío de las pérdidas en carga. Las pérdidas en vacío proceden principalmente del núcleo y permanecen presentes siempre que el transformador está energizado. Las pérdidas en carga se asocian a la corriente que circula por los devanados y otros componentes, por lo que aumentan a medida que crece la carga.

El material del devanado tiene su relación más directa con las pérdidas en carga. La conductividad del cobre puede permitir una menor resistencia del devanado dentro de un diseño determinado, lo que ayuda a reducir el calentamiento resistivo. Sin embargo, una cotización que simplemente indique “100% cobre” no informa al aprobador sobre el coste energético anual. El proveedor debe indicar valores de pérdidas garantizados en la condición nominal pertinente y la base de temperatura aplicable, junto con la documentación de ensayo requerida.

Una revisión rigurosa utiliza los propios supuestos de la instalación:

• Horas previstas de energización por año.
• Carga media estimada y patrón de carga máxima.
• Precio previsto de la energía o el supuesto interno de coste energético utilizado para los proyectos de capital.
• Si los cargos por demanda, la capacidad limitada o las pérdidas de generación evitadas afectan materialmente al proyecto.
• El periodo durante el cual se evaluará el activo.

Las pérdidas en carga no pueden estimarse multiplicando las pérdidas nominales en carga por la carga media. Como cambian aproximadamente con el cuadrado de la corriente, un transformador al 50% de carga produce aproximadamente una cuarta parte de la pérdida nominal relacionada con la corriente, mientras que la operación cerca de la capacidad nominal tiene mucho más peso en el total anual. Por tanto, un proyecto con picos altos y breves puede producir un resultado diferente de otro con la misma demanda media pero carga constante.

La capitalización de pérdidas suele ser una mejor herramienta de decisión que una simple comparación del precio del equipo. Asigna un valor económico actual a cada vatio especificado de pérdidas en vacío y en carga durante el periodo de evaluación. El método no requiere afirmar cuál será el precio futuro de la electricidad; requiere que la organización utilice los mismos supuestos de coste energético y descuento que aplica en otras etapas de su proceso de inversión. Una vez visibles esos supuestos, las ofertas competidoras pueden compararse sobre una base común.

También existe un límite práctico. Un diseño de menores pérdidas no es automáticamente la selección de menor coste si exige una prima desproporcionadamente elevada, genera un problema de espacio o introduce un riesgo de entrega que entra en conflicto con el calendario de parada. El objetivo es cuantificar la compensación, no asumir que la eficiencia siempre prevalece sobre la disciplina de capital.

La vida útil es principalmente una cuestión de gestión térmica y ejecución

Los modelos financieros a menudo asignan una larga vida útil a todos los transformadores de distribución y se detienen ahí. En una modernización, la cuestión más relevante es si el reemplazo puede mantener el estado del aislamiento y la integridad mecánica bajo las condiciones eléctricas y ambientales reales.

Una menor resistencia del devanado puede reducir el calor generado en los devanados para un servicio comparable, favoreciendo un menor aumento de temperatura o un mayor margen térmico, según el diseño. Ese margen es importante porque el envejecimiento del aislamiento se acelera cuando las temperaturas de punto caliente se mantienen elevadas. También puede ser importante cuando la temperatura ambiente en verano, la ventilación restringida, las corrientes armónicas, las sobrecargas recurrentes o las limitaciones del recinto dejan poco margen de error.

Sin embargo, los devanados de cobre no eliminan las principales causas de los problemas tempranos de los transformadores. Conexiones deficientes, coordinación inadecuada de protecciones, entrada de humedad, selección incorrecta de tomas, separación insuficiente para la refrigeración, alta carga armónica y esfuerzos de cortocircuito pueden reducir la vida útil independientemente de la elección del conductor. Una aprobación financiera que se base en una “vida útil más larga” debe exigir las condiciones de diseño e instalación que hagan creíble esa afirmación.

Para una modernización exterior con transformador inmerso en aceite, revise la disposición de refrigeración, el espacio libre de los radiadores, el sellado de las entradas de cables, la puesta a tierra, la protección contra sobretensiones, la contención de aceite y el acceso para inspección. Para una aplicación de tipo seco, las vías de ventilación, la temperatura de la sala, la exposición al polvo y el flujo de aire disponible requieren la misma atención. Un transformador de menores pérdidas instalado en un lugar mal ventilado puede no proporcionar el beneficio térmico previsto.

La resistencia mecánica merece su propia revisión

Los devanados del transformador deben soportar las fuerzas electromagnéticas durante fallos externos. El cobre presenta características mecánicas favorables para la construcción de devanados, pero la capacidad de cortocircuito es una cuestión integral de diseño que implica la geometría del conductor, los refuerzos, la sujeción, el aislamiento y el control de fabricación. Debe evaluarse frente al nivel de fallo disponible en el punto de instalación y el rendimiento de despeje de las protecciones aguas arriba.

Esta distinción es importante durante una modernización porque sustituir un transformador puede alterar la configuración eléctrica a su alrededor. Una unidad nueva puede tener una impedancia, grupo de conexión, capacidad nominal o rango de tomas diferentes de los de la unidad anterior. Estos cambios pueden afectar la corriente de fallo, el comportamiento en operación en paralelo, la regulación de tensión y los ajustes de relés. El coste de corregir un problema de coordinación después de la instalación puede superar rápidamente un ahorro modesto en la orden de compra original.

Qué solicitar antes de aprobar la inversión de capital

Una cotización técnicamente completa proporciona a finanzas e ingeniería una base común para la revisión. El objetivo no es prescribir cada detalle de fabricación; es evitar que una oferta de bajo coste inicial oculte diferencias materiales en pérdidas, capacidad térmica, accesorios, ensayos o alcance.

IEC 60076 se utiliza habitualmente como marco de referencia para los requisitos y ensayos de transformadores de potencia, pero citar una norma no sustituye una especificación específica del proyecto. El paquete de licitación debe dejar claro qué pérdidas están garantizadas, qué ensayos se requieren, qué tolerancias aplican y si se incluyen accesorios como indicadores de temperatura, protección de presión, dispositivos de monitorización y controles de refrigeración.

Para una modernización de un parque eólico, esta disciplina adquiere mayor importancia porque el transformador puede estar expuesto a una producción de generación variable, limitaciones de acceso remoto y condiciones meteorológicas. UnTransformador para generación de energía eólica configurado para un servicio de 630kVA a 5000kVA puede ilustrar el tipo de cuestiones de especificación que deben resolverse: interfaz de baja tensión de 0.69kV, selección de alta tensión de 10kV, 20kV o 35kV, conexión Dyn11 o Yyn0, posiciones de toma disponibles, refrigeración ONAN u ONAF, construcción para exteriores y conformidad con IEC 60076. Son decisiones de sistema, no partidas intercambiables.

Dónde falla la comparación basada en el precio inicial

El error más frecuente es comparar únicamente el precio por kVA. Esto puede favorecer una propuesta con mayores pérdidas, menor margen térmico, accesorios omitidos o un alcance de instalación que reaparecerá como una orden de cambio. También puede pasar por alto un transformador físicamente inadecuado para la base existente, las rutas de cableado, la trayectoria de elevación o el recinto.

Un segundo error es asignar una vida útil supuesta sin considerar el estrés operativo. Si un proyecto sustituye una unidad debido a sobrecalentamiento repetido, bajo rendimiento de tensión o daños por fallos, el análisis del reemplazo debe identificar la condición raíz. Simplemente instalar una unidad con devanados de cobre de la misma capacidad nominal puede dejar intacto el problema subyacente. La respuesta correcta podría requerir una mayor capacidad, una impedancia diferente, una refrigeración mejorada, mitigación de armónicos, protección ajustada o cambios en la disposición de la carga.

Un tercer error es considerar equivalentes todas las afirmaciones sobre el cobre. La declaración de material debe acompañarse de resultados de diseño medibles: resistencia del devanado, pérdidas garantizadas, comportamiento de aumento de temperatura, resultados de ensayos y requisitos de construcción documentados. El aprobador no necesita auditar un proceso de fábrica, pero el paquete de adquisición debe permitir una decisión de aceptación significativa.

Cuándo es probable que la prima esté justificada

Un transformador de distribución con devanados de cobre suele ser más fácil de justificar cuando la modernización respalda cargas industriales continuas, infraestructura crítica, subestaciones con limitaciones, activos renovables remotos o instalaciones donde la exposición al calor y a interrupciones tiene consecuencias económicas reales. En esos casos, una menor pérdida resistiva y un mayor margen térmico pueden respaldar un argumento de ciclo de vida que una comparación de costes iniciales no detecta.

Resulta menos convincente aprobar una prima únicamente porque se especifica cobre. El proyecto debe mostrar el perfil de carga, el coste previsto de las pérdidas, las limitaciones de instalación y las consecuencias para la fiabilidad con suficiente detalle para diferenciar una inversión justificada de una preferencia de material.

La decisión de aprobación se vuelve más clara cuando el equipo de adquisiciones presenta dos cifras una junto a la otra: el coste de capital entregado e instalado y el coste modelado de poseer el transformador bajo el servicio previsto de la instalación. Añada el coste de un escenario realista de interrupción y el valor del margen térmico cuando sea pertinente. Ese es el punto en el que el material del devanado se convierte en una decisión financiera en lugar de una etiqueta de adquisición.
