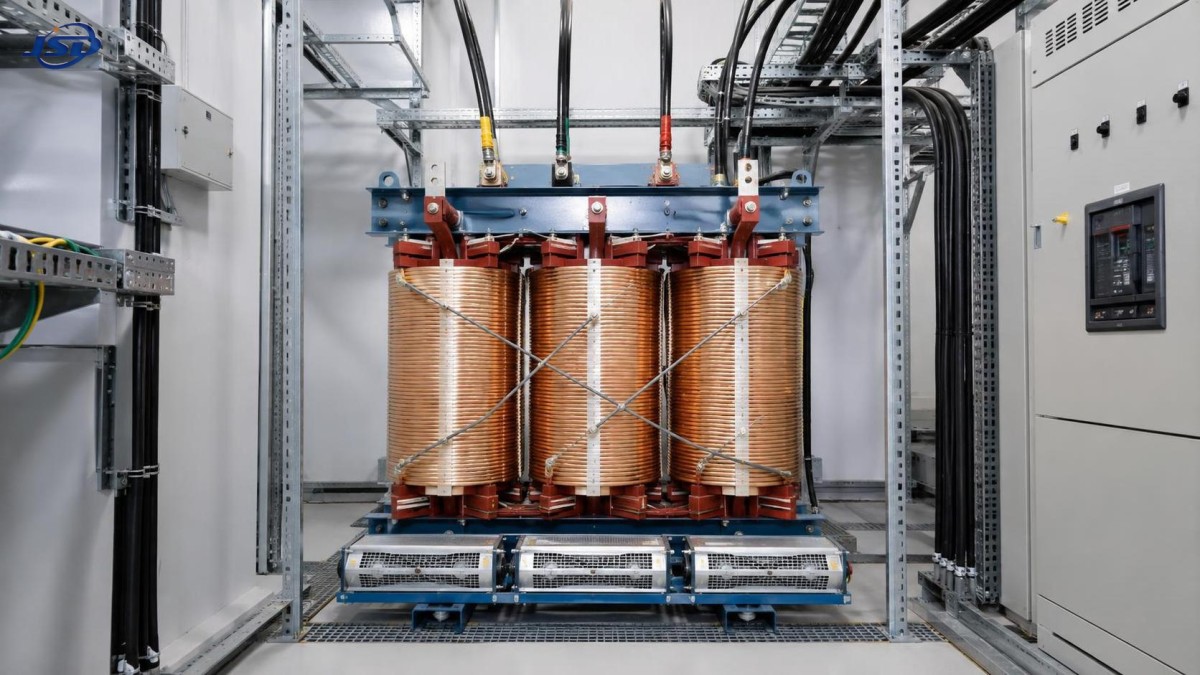

Transformateurs de distribution à enroulements en cuivre pour projets de modernisation : coût, pertes et durée de vie

Pour un projet de modernisation, l'approbation d'un transformateur de distribution à enroulements en cuivre est généralement justifiée lorsque l'unité existante fonctionne pendant de longues heures, supporte une charge importante ou alimente un processus pour lequel une interruption imprévue coûte plus cher que le transformateur lui-même. Le prix d'achat sera souvent plus élevé que celui d'une alternative comparable à enroulements en aluminium, mais cette différence ne constitue qu'une partie de la décision financière.

Une modernisation modifie le calcul, car le transformateur est intégré à un actif déjà en exploitation, et non conçu pour un site vierge. Le propriétaire dispose déjà d'un profil de charge, d'une facture énergétique, de contraintes d'espace, de réglages de protection, de créneaux d'arrêt et d'un historique des performances des équipements. Ces éléments peuvent rendre le coût du cycle de vie bien plus important que le devis livré le plus bas.

Pour les approbateurs financiers, la question pratique n'est pas de savoir si le cuivre est universellement supérieur. Il s'agit de déterminer si la réduction attendue des pertes, des contraintes thermiques, de l'exposition à la maintenance et du risque de remplacement suffit à justifier le capital supplémentaire immobilisé au départ.

Commencez par le profil d'exploitation, et non par le matériau des enroulements

Le cuivre est un meilleur conducteur électrique que l'aluminium, mais ce fait seul ne démontre pas la valeur du projet. Un transformateur en aluminium bien conçu peut répondre aux exigences de service, tandis qu'une unité en cuivre mal spécifiée peut encore créer des problèmes d'exploitation. La comparaison doit commencer par les conditions auxquelles le transformateur sera réellement confronté après sa mise en service.

Trois éléments méritent une attention précoce :

• Durée de charge : Un transformateur alimenté en continu présente des pertes à vide permanentes, même pendant les périodes de faible demande. Les pertes en charge augmentent ensuite avec le carré du courant à mesure que la demande augmente.
• Niveau de charge et variabilité : Une unité fonctionnant près de sa puissance nominale, soumise à des pointes récurrentes ou exposée à des charges industrielles ou de production d'énergie renouvelable fluctuantes dispose d'une marge thermique moindre qu'une unité utilisée de façon intermittente à charge modérée.
• Coût de l'interruption : Dans une installation disposant d'une redondance limitée, une défaillance du transformateur peut entraîner des pertes de production, des solutions d'alimentation temporaire, des plannings perturbés et un achat de remplacement en urgence.

Un transformateur de distribution à enroulements en cuivre présente généralement l'argument financier le plus solide lorsque l'utilisation est soutenue et que la continuité de service a une valeur économique. Pour un bâtiment faiblement chargé, avec une demande prévisible et un accès facile au remplacement, le retour sur investissement peut être moins convaincant. Considérer ces deux projets comme identiques parce qu'ils nécessitent la même puissance en kVA est une erreur d'approbation courante.

Les pertes doivent être converties en modèle de coûts d'exploitation

La comparaison d'achat la plus utile distingue les pertes à vide des pertes en charge. Les pertes à vide proviennent principalement du noyau et subsistent tant que le transformateur est sous tension. Les pertes en charge sont associées au courant circulant dans les enroulements et les autres composants ; elles augmentent donc à mesure que la charge augmente.

Le matériau des enroulements présente son lien le plus direct avec les pertes en charge. La conductivité du cuivre peut permettre une résistance d'enroulement plus faible dans une conception donnée, contribuant ainsi à réduire l'échauffement résistif. Toutefois, un devis indiquant simplement « 100 % cuivre » ne renseigne pas l'approbateur sur le coût annuel de l'énergie. Le fournisseur doit indiquer les valeurs de pertes garanties dans les conditions nominales pertinentes et la base de température applicable, accompagnées de la documentation d'essai requise.

Une évaluation rigoureuse utilise les propres hypothèses du site :

• Nombre d'heures prévues sous tension par an.
• Charge moyenne estimée et profil de charge de pointe.
• Prix prévu de l'énergie ou hypothèse interne de coût énergétique utilisée pour les projets d'investissement.
• Influence significative ou non des frais de puissance, de la capacité limitée ou des pertes de production évitées sur le projet.
• Période sur laquelle l'actif sera évalué.

Les pertes en charge ne peuvent pas être estimées en multipliant les pertes en charge nominales par la charge moyenne. Puisqu'elles évoluent approximativement avec le carré du courant, un transformateur chargé à 50 % génère environ un quart des pertes liées au courant nominal, tandis qu'un fonctionnement proche de la puissance nominale pèse beaucoup plus dans le total annuel. Un projet comportant de courtes pointes élevées peut donc produire un résultat différent d'un projet ayant la même demande moyenne mais une charge stable.

La capitalisation des pertes constitue souvent un meilleur outil de décision qu'une simple comparaison des prix des équipements. Elle attribue une valeur économique actuelle à chaque watt de pertes à vide et en charge spécifiées sur la période d'évaluation. Cette méthode ne nécessite pas d'affirmation sur les prix futurs de l'électricité ; elle exige que l'organisation applique les mêmes hypothèses de coût de l'énergie et d'actualisation que celles utilisées ailleurs dans son processus d'investissement. Une fois ces hypothèses visibles, les offres concurrentes peuvent être comparées sur une base commune.

Il existe également une limite pratique. Une conception à faibles pertes n'est pas automatiquement le choix le moins coûteux si elle exige une prime disproportionnée, crée un problème d'encombrement ou introduit un risque de livraison incompatible avec le calendrier d'arrêt. L'objectif est de quantifier le compromis, et non de supposer que l'efficacité prévaut toujours sur la discipline d'investissement.

La durée de vie est principalement une question de gestion thermique et d'exécution

Les modèles financiers attribuent souvent une longue durée de vie à chaque transformateur de distribution, puis s'arrêtent là. Dans une modernisation, la question la plus pertinente est de savoir si le remplacement peut préserver l'état de l'isolation et l'intégrité mécanique dans les conditions réelles de service électrique et environnemental.

Une résistance d'enroulement plus faible peut réduire la chaleur générée dans les enroulements pour un service comparable, favorisant une élévation de température plus faible ou une marge thermique plus importante, selon la conception. Cette marge est importante car le vieillissement de l'isolation s'accélère lorsque les températures de point chaud restent élevées. Elle peut également être importante lorsque la température ambiante estivale, une ventilation limitée, les courants harmoniques, les surcharges récurrentes ou les contraintes du boîtier laissent peu de marge d'erreur.

Néanmoins, les enroulements en cuivre n'éliminent pas les principales causes de défaillance précoce des transformateurs. Des connexions défectueuses, une coordination de protection inadéquate, la pénétration d'humidité, une sélection incorrecte de prise, un dégagement de refroidissement insuffisant, une charge harmonique élevée et les contraintes de court-circuit peuvent raccourcir la durée de vie utile, quel que soit le choix du conducteur. Une approbation financière reposant sur une « durée de vie plus longue » doit exiger les conditions de conception et d'installation qui rendent cette affirmation crédible.

Pour une modernisation extérieure à transformateur immergé dans l'huile, examinez le système de refroidissement, le dégagement autour des radiateurs, l'étanchéité des entrées de câbles, la mise à la terre, la protection contre les surtensions, le confinement de l'huile et l'accès pour l'inspection. Pour une application à transformateur sec, les chemins de ventilation, la température du local, l'exposition à la poussière et le débit d'air disponible nécessitent la même attention. Un transformateur à faibles pertes installé dans un endroit mal ventilé peut ne pas apporter le bénéfice thermique prévu.

La résistance mécanique mérite sa propre évaluation

Les enroulements de transformateur doivent résister aux forces électromagnétiques lors de défauts externes. Le cuivre possède des caractéristiques mécaniques favorables à la construction des enroulements, mais la capacité de tenue au court-circuit est une question de conception globale impliquant la géométrie des conducteurs, le contreventement, le serrage, l'isolation et le contrôle de fabrication. Elle doit être évaluée en fonction du niveau de défaut disponible au point d'installation et des performances de déclenchement des protections amont.

Cette distinction est importante lors d'une modernisation, car le remplacement d'un transformateur peut modifier l'architecture électrique qui l'entoure. Une nouvelle unité peut avoir une impédance, un groupe de raccordement, une puissance nominale ou une plage de prises différents de ceux de l'ancienne. Ces changements peuvent affecter le courant de défaut, le comportement en fonctionnement parallèle, la régulation de tension et les réglages des relais. Le coût de correction d'un problème de coordination après l'installation peut rapidement dépasser une économie modeste réalisée sur le bon de commande initial.

Ce qu'il faut demander avant d'approuver la dépense d'investissement

Un devis techniquement complet fournit aux services financiers et techniques une base commune d'évaluation. L'objectif n'est pas de prescrire chaque détail de fabrication ; il est d'empêcher qu'une offre au coût initial faible ne masque des différences importantes de pertes, de capacité thermique, d'accessoires, d'essais ou de périmètre.

IEC 60076 est couramment utilisée comme cadre de référence pour les exigences et les essais des transformateurs de puissance, mais la citation d'une norme ne remplace pas une spécification propre au projet. Le dossier d'appel d'offres doit préciser quelles pertes sont garanties, quels essais sont requis, quelles tolérances s'appliquent et si des accessoires tels que des indicateurs de température, des protections de pression, des dispositifs de surveillance et des commandes de refroidissement sont inclus.

Pour une modernisation de parc éolien, cette rigueur devient plus importante, car le transformateur peut être soumis à une production variable, à des contraintes d'accès à distance et aux intempéries. Untransformateur pour la production d'énergie éolienne configuré pour un service de 630kVA à 5000kVA peut illustrer le type de questions de spécification à résoudre : interface basse tension 0.69kV, sélection haute tension 10kV, 20kV ou 35kV, raccordement Dyn11 ou Yyn0, positions de prises disponibles, refroidissement ONAN ou ONAF, construction extérieure et conformité à IEC 60076. Il s'agit de décisions de système, et non d'éléments de ligne interchangeables.

Là où la comparaison des prix initiaux se trompe

L'erreur la plus fréquente consiste à comparer uniquement le prix par kVA. Cela peut favoriser une proposition présentant des pertes plus élevées, une marge thermique plus réduite, des accessoires omis ou un périmètre d'installation qui réapparaîtra sous forme d'ordre de modification. Cela peut également négliger un transformateur physiquement inadapté à la dalle existante, aux chemins de câbles, au trajet de levage ou au boîtier.

Une deuxième erreur consiste à attribuer une durée de vie présumée sans tenir compte des contraintes d'exploitation. Si un projet remplace une unité en raison de surchauffes répétées, de mauvaises performances de tension ou de dommages dus à des défauts, l'analyse du remplacement doit alors identifier la cause fondamentale. Le simple montage d'une unité à enroulements en cuivre de même puissance nominale peut laisser le problème sous-jacent intact. La solution appropriée peut nécessiter une capacité supérieure, une impédance différente, un refroidissement amélioré, une atténuation des harmoniques, une protection ajustée ou des modifications de l'agencement des charges.

Une troisième erreur consiste à considérer toutes les affirmations concernant le cuivre comme équivalentes. La déclaration de matériau doit s'accompagner de résultats de conception mesurables : résistance des enroulements, pertes garanties, performances d'élévation de température, résultats d'essais et exigences de construction documentées. L'approbateur n'a pas besoin d'auditer un processus d'usine, mais le dossier d'approvisionnement doit permettre une décision d'acceptation significative.

Lorsque la prime est susceptible d'être justifiée

Un transformateur de distribution à enroulements en cuivre est généralement plus facile à justifier lorsque la modernisation soutient des charges industrielles continues, des infrastructures critiques, des sous-stations contraintes, des actifs d'énergie renouvelable éloignés ou des installations où l'exposition à la chaleur et aux interruptions a de réelles conséquences économiques. Dans ces cas, des pertes résistives plus faibles et une marge thermique plus importante peuvent étayer une analyse du cycle de vie qu'une comparaison du coût initial ne révèle pas.

Il est moins pertinent d'approuver une prime uniquement parce que le cuivre est spécifié. Le projet doit présenter le profil de charge, le coût attendu des pertes, les contraintes d'installation et les conséquences en matière de fiabilité avec suffisamment de détails pour distinguer un investissement justifié d'une préférence de matériau.

La décision d'approbation devient plus claire lorsque l'équipe d'approvisionnement présente deux chiffres côte à côte : le coût d'investissement livré et installé, et le coût modélisé de possession du transformateur selon le régime de service prévu de l'installation. Ajoutez le coût d'un scénario d'interruption réaliste et la valeur de la marge thermique lorsqu'elle est pertinente. C'est à ce moment que le matériau des enroulements devient une décision financière plutôt qu'une désignation d'approvisionnement.
