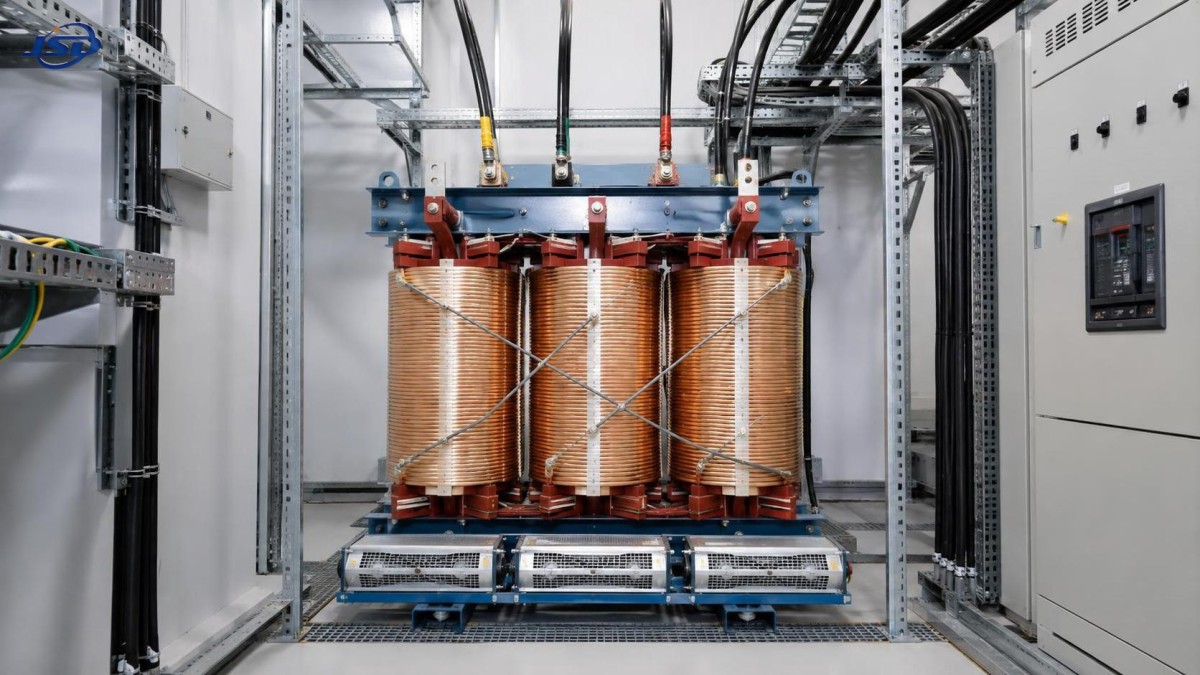

محولات توزيع ذات ملفات نحاسية لمشاريع التحديث: التكلفة والفواقد والعمر التشغيلي

بالنسبة لمشروع تحديث، يكون اعتماد محول توزيع بملفات نحاسية مبررًا عادةً عندما تعمل الوحدة الحالية لساعات طويلة، أو تحمل حملًا ذا أهمية، أو تخدم عملية تكون فيها تكلفة الانقطاع غير المخطط له أعلى من تكلفة المحول نفسه. وغالبًا ما يكون سعر الشراء أعلى من بديل مماثل بملفات من الألومنيوم، إلا أن هذا الفرق ليس سوى جزء واحد من القرار المالي.

يغيّر التحديث طريقة الحساب لأن المحول يُركّب ضمن أصل تشغيلي قائم، وليس ضمن موقع خالٍ قيد التصميم. لدى المالك بالفعل ملف حمل، وفاتورة طاقة، وقيود مساحة، وإعدادات حماية، ونوافذ انقطاع، وسجل لأداء المعدات. ويمكن لهذه الحقائق أن تجعل تكلفة دورة الحياة أكثر أهمية بكثير من أقل عرض سعر شامل للتسليم.

بالنسبة للموافقين الماليين، لا يتمثل السؤال العملي في ما إذا كان النحاس متفوقًا عالميًا. بل في ما إذا كان الانخفاض المتوقع في الفواقد، والإجهاد الحراري، والتعرض لأعمال الصيانة، ومخاطر الاستبدال كافيًا لتبرير رأس المال الإضافي المجمّد في البداية.

ابدأ بملف التشغيل، وليس بمادة الملفات

النحاس موصل كهربائي أفضل من الألومنيوم، لكن هذه الحقيقة وحدها لا تثبت قيمة المشروع. يمكن لمحول ألمنيوم مصمم جيدًا أن يفي بمتطلبات التشغيل، بينما قد يظل المحول النحاسي ذو المواصفات الرديئة سببًا لمشكلات تشغيلية. يجب أن تبدأ المقارنة بالظروف التي سيواجهها المحول فعليًا بعد التشغيل.

هناك ثلاث تفاصيل تستحق اهتمامًا مبكرًا:

• مدة الحمل: يتكبد المحول الذي يبقى مُغذّى بالطاقة على مدار الساعة فواقد لاحمل مستمرة، حتى خلال فترات انخفاض الطلب. ثم ترتفع فواقد الحمل مع مربع التيار كلما زاد الطلب.
• مستوى الحمل وتقلبه: تتمتع الوحدة التي تعمل قرب قدرتها المقننة، أو تتعرض لذروات متكررة، أو لأحمال صناعية أو أحمال توليد من الطاقة المتجددة متغيرة، بهامش حراري أقل من وحدة تُستخدم بشكل متقطع عند حمل معتدل.
• تكلفة الانقطاع: في منشأة ذات احتياطية محدودة، قد ينطوي تعطل المحول على خسارة في الإنتاج، وترتيبات مؤقتة للطاقة، وتعطل الجداول الزمنية، وشراء بديل على عجل.

يميل محول التوزيع ذي الملفات النحاسية إلى تقديم أقوى مبرر مالي عندما يكون الاستخدام مستمرًا وتكون لاستمرارية الخدمة قيمة اقتصادية. أما بالنسبة لمبنى ذي حمل خفيف وطلب متوقع وسهولة في الوصول للاستبدال، فقد تكون جدوى الاسترداد أضعف. ومعاملة المشروعين على أنهما متماثلان لمجرد أنهما يتطلبان نفس تصنيف kVA هو خطأ شائع في الاعتماد.

ينبغي تحويل الفواقد إلى نموذج لتكلفة التشغيل

تفصل المقارنة الشرائية الأكثر فائدة بين فاقد اللاحمل وفاقد الحمل. ينشأ فاقد اللاحمل أساسًا من القلب المغناطيسي ويستمر ما دام المحول مُغذّى بالطاقة. ويرتبط فاقد الحمل بمرور التيار عبر الملفات والمكونات الأخرى، ولذلك يرتفع مع زيادة التحميل.

ترتبط مادة الملفات بصورة أوضح بفواقد الحمل. يمكن لموصلية النحاس أن تسمح بمقاومة أقل للملفات ضمن تصميم معين، مما يساعد على تقليل التسخين المقاومي. ومع ذلك، فإن عرض سعر يذكر ببساطة “100% نحاس” لا يوضح للموافق تكلفة الطاقة السنوية. ينبغي للمورد أن يذكر قيم الفواقد المضمونة عند الحالة المقننة ذات الصلة وأساس درجة الحرارة المطبق، إلى جانب وثائق الاختبار المطلوبة.

تستخدم المراجعة المنضبطة افتراضات الموقع نفسه:

• ساعات التغذية المتوقعة سنويًا.
• متوسط الحمل المقدر ونمط التحميل عند الذروة.
• سعر الطاقة المتوقع أو افتراض تكلفة الطاقة الداخلية المستخدم لمشروعات رأس المال.
• ما إذا كانت رسوم الطلب، أو السعة المقيدة، أو فواقد التوليد المتجنبة تؤثر ماديًا في المشروع.
• الفترة التي سيتم خلالها تقييم الأصل.

لا يمكن تقدير فاقد الحمل بضرب فاقد الحمل المقنن في متوسط التحميل. ولأنه يتغير تقريبًا مع مربع التيار، فإن المحول عند حمل 50% ينتج تقريبًا ربع الفاقد المرتبط بالتيار عند التصنيف، في حين أن التشغيل قرب التصنيف الكامل يكون له وزن أكبر بكثير في الإجمالي السنوي. ولذلك قد يعطي مشروع ذو ذروات مرتفعة قصيرة نتيجة مختلفة عن مشروع له نفس متوسط الطلب ولكن بحمل ثابت.

غالبًا ما تكون رسملة الفواقد أداة قرار أفضل من مجرد مقارنة أسعار المعدات. فهي تعطي قيمة اقتصادية حالية لكل واط محدد من فاقد اللاحمل وفاقد الحمل خلال فترة المراجعة. لا تتطلب هذه الطريقة ادعاءً بشأن أسعار الكهرباء المستقبلية؛ بل تتطلب من المؤسسة استخدام افتراضات تكلفة الطاقة والخصم نفسها التي تطبقها في أماكن أخرى من عملية رأس المال لديها. وعندما تكون هذه الافتراضات واضحة، يمكن مقارنة العروض المتنافسة على أساس موحد.

هناك أيضًا حد عملي. فالتصميم منخفض الفواقد ليس تلقائيًا الاختيار الأقل تكلفة إذا كان يتطلب علاوة مرتفعة بشكل غير متناسب، أو يسبب مشكلة في المساحة، أو ينطوي على مخاطر تسليم تتعارض مع جدول الإيقاف. الهدف هو قياس المقايضة، لا افتراض أن الكفاءة تتغلب دائمًا على الانضباط الرأسمالي.

يرتبط عمر الخدمة أساسًا بإدارة الحرارة وجودة التنفيذ

غالبًا ما تمنح النماذج المالية عمرًا طويلًا لكل محول توزيع وتتوقف عند ذلك. في مشروع التحديث، تتمثل المسألة الأكثر صلة في ما إذا كان البديل قادرًا على الحفاظ على حالة العزل والسلامة الميكانيكية تحت الواجبات الكهربائية والبيئية الفعلية.

يمكن لمقاومة الملفات المنخفضة أن تقلل الحرارة المتولدة في الملفات عند واجب مماثل، مما يدعم ارتفاعًا أقل في درجة الحرارة أو هامشًا حراريًا أكبر، حسب التصميم. ويهم هذا الهامش لأن تقادم العزل يتسارع عندما تظل درجات حرارة النقاط الساخنة مرتفعة. كما قد يكون مهمًا عندما تترك درجة الحرارة المحيطة في الصيف، أو التهوية المقيدة، أو التيارات التوافقية، أو الأحمال الزائدة المتكررة، أو قيود الغلاف، مجالًا محدودًا للخطأ.

ومع ذلك، لا تقضي الملفات النحاسية على الأسباب الرئيسية للأعطال المبكرة في المحولات. إذ يمكن أن تقصر التوصيلات الرديئة، وعدم كفاية تنسيق الحماية، ودخول الرطوبة، واختيار مآخذ غير صحيح، وعدم كفاية خلوص التبريد، والتحميل التوافقي العالي، وإجهاد القصر عمر الخدمة المفيد بغض النظر عن اختيار الموصل. ينبغي أن يتطلب الاعتماد المالي الذي يستند إلى “عمر خدمة أطول” ظروف التصميم والتركيب التي تجعل هذا الادعاء موثوقًا.

بالنسبة لتحديث خارجي لمحول مغمور بالزيت، راجع ترتيب التبريد، وخلوص المشعّات، وإحكام مداخل الكابلات، والتأريض، والحماية من زيادة الجهد، واحتواء الزيت، وإمكانية الوصول للفحص. أما في تطبيق المحولات الجافة، فتحتاج مسارات التهوية ودرجة حرارة الغرفة والتعرض للغبار وتدفق الهواء المتاح إلى نفس الاهتمام. قد لا يحقق محول منخفض الفواقد مركب في موقع سيئ التهوية الفائدة الحرارية المقصودة.

تستحق المتانة الميكانيكية مراجعة مستقلة

يجب أن تتحمل ملفات المحولات القوى الكهرومغناطيسية أثناء الأعطال الخارجية. يتمتع النحاس بخصائص ميكانيكية ملائمة لبناء الملفات، إلا أن قدرة تحمل القصر مسألة تصميم متكاملة تشمل هندسة الموصل، والتدعيم، والتثبيت، والعزل، والتحكم في التصنيع. وينبغي تقييمها مقابل مستوى العطل المتاح عند نقطة التركيب وأداء فصل الحماية الواقعة في المنبع.

يهم هذا التمييز أثناء التحديث لأن استبدال المحول يمكن أن يغير الترتيب الكهربائي المحيط به. قد تكون للوحدة الجديدة ممانعة أو مجموعة توصيل أو تصنيف أو نطاق مآخذ مختلف عن الوحدة القديمة. ويمكن لهذه التغييرات أن تؤثر في تيار العطل، وسلوك التشغيل على التوازي، وتنظيم الجهد، وإعدادات المرحلات. قد تتجاوز تكلفة تصحيح مشكلة التنسيق بعد التركيب بسرعة وفورات متواضعة في أمر الشراء الأصلي.

ما الذي ينبغي طلبه قبل اعتماد الإنفاق الرأسمالي

يوفر عرض السعر المكتمل تقنيًا أساسًا مشتركًا للمراجعة بين الشؤون المالية والهندسة. لا يتمثل الهدف في فرض كل تفاصيل التصنيع؛ بل في منع عرض منخفض التكلفة الأولية من إخفاء فروقات جوهرية في الفواقد، أو القدرة الحرارية، أو الملحقات، أو الاختبارات، أو النطاق.

يُستخدم IEC 60076 عادةً كإطار مرجعي لمتطلبات واختبارات محولات القدرة، لكن الاستشهاد بمعيار ليس بديلًا عن مواصفات خاصة بالمشروع. ينبغي أن توضح وثائق العطاء الفواقد المضمونة، والاختبارات المطلوبة، والتفاوتات المطبقة، وما إذا كانت الملحقات مثل مؤشرات درجة الحرارة، وحماية الضغط، وأجهزة المراقبة، وضوابط التبريد مشمولة.

بالنسبة لتحديث مزرعة رياح، يصبح هذا الانضباط أكثر أهمية لأن المحول قد يتعرض لمخرجات توليد متغيرة، وقيود الوصول عن بُعد، والتعرض للعوامل الجوية. يمكن أن يوضح محول لتوليد طاقة الرياح مهيأ لواجب من 630kVA إلى 5000kVA نوع أسئلة المواصفات التي يجب حسمها: واجهة جهد منخفض 0.69kV، واختيار جهد عالٍ 10kV أو 20kV أو 35kV، وتوصيلة Dyn11 أو Yyn0، ومواضع المآخذ المتاحة، وتبريد ONAN أو ONAF، والتركيب الخارجي، والامتثال لـ IEC 60076. هذه قرارات على مستوى النظام وليست بنودًا قابلة للاستبدال.

أين تخطئ مقارنة السعر الأولي

الخطأ الأكثر تكرارًا هو مقارنة السعر لكل kVA فقط. وقد يكافئ ذلك عرضًا ذا فواقد أعلى، أو هامش حراري أضيق، أو ملحقات مستبعدة، أو نطاق تركيب سيظهر لاحقًا كأمر تغيير. كما قد يتجاهل محولًا غير مناسب ماديًا للقاعدة القائمة، أو مسارات الكابلات، أو مسار الرفع، أو الغلاف.

الخطأ الثاني هو افتراض عمر خدمة دون النظر إلى إجهاد التشغيل. إذا كان المشروع يستبدل وحدة بسبب ارتفاع حرارة متكرر، أو أداء جهد ضعيف، أو تلف ناتج عن عطل، فينبغي لتحليل الاستبدال تحديد الحالة الجذرية. فمجرد تركيب وحدة بملفات نحاسية من التصنيف نفسه قد يبقي المشكلة الأساسية قائمة. وقد ينطوي الحل الصحيح على سعة أعلى، أو ممانعة مختلفة، أو تبريد محسن، أو تخفيف التوافقيات، أو حماية معدلة، أو تغييرات في ترتيب الحمل.

الخطأ الثالث هو معاملة جميع ادعاءات النحاس على أنها متكافئة. ينبغي أن يكون إعلان المادة مصحوبًا بنتائج تصميم قابلة للقياس: مقاومة الملفات، والفواقد المضمونة، وأداء ارتفاع درجة الحرارة، ونتائج الاختبار، ومتطلبات البناء الموثقة. لا يحتاج الموافق إلى تدقيق عملية المصنع، لكن ينبغي أن تسمح حزمة المشتريات باتخاذ قرار قبول ذي معنى.

متى يُرجح أن تكون العلاوة السعرية مبررة

يكون من الأسهل عادةً تبرير محول توزيع ذي ملفات نحاسية عندما يدعم التحديث أحمالًا صناعية مستمرة، أو بنية تحتية حرجة، أو محطات فرعية مقيدة، أو أصول طاقة متجددة بعيدة، أو تركيبات تكون فيها مخاطر الحرارة والانقطاع ذات عواقب اقتصادية حقيقية. في هذه الحالات، يمكن أن تدعم الفواقد المقاومة الأقل والهامش الحراري الأكبر مبررًا لتكلفة دورة الحياة لا تكشفه مقارنة التكلفة الأولية.

يكون اعتماد علاوة سعرية لمجرد تحديد النحاس أقل إقناعًا. ينبغي أن يوضح المشروع ملف الحمل، وتكلفة الفواقد المتوقعة، وقيود التركيب، وتبعات الموثوقية بتفصيل كافٍ للتمييز بين استثمار مبرر وتفضيل لمادة معينة.

يصبح قرار الاعتماد أوضح عندما يقدم فريق المشتريات رقمين جنبًا إلى جنب: تكلفة رأس المال المسلّمة والمركبة، والتكلفة النموذجية لامتلاك المحول تحت واجب المنشأة المتوقع. أضف تكلفة سيناريو انقطاع واقعي وقيمة الهامش الحراري عند صلته بالموضوع. عند هذه النقطة تصبح مادة الملفات قرارًا ماليًا بدلًا من أن تكون مجرد تسمية للمشتريات.
