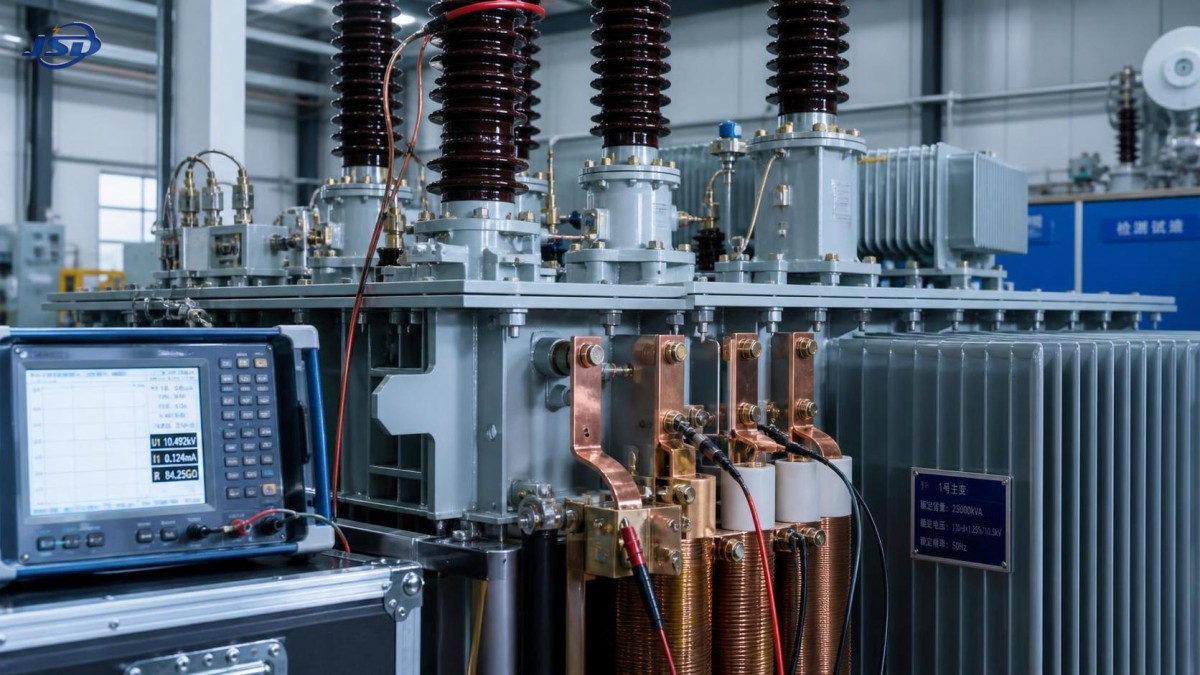

Как сравнивать производителей силовых трансформаторов для высоковольтных проектов

Начинайте с проектной нагрузки, а не с паспортных данных

Когда технические специалисты сравнивают производителей силовых трансформаторов для высоковольтного проекта, первой ошибкой часто становится рассмотрение трансформатора как отдельного изделия. В коммерческом предложении могут быть указаны те же коэффициент трансформации, мощность в МВА, диапазон импеданса, способ охлаждения и основные стандарты, что и у конкурирующего предложения, однако два агрегата могут вести себя совершенно по-разному в течение срока службы от 25 до 40 лет.

Главный вопрос заключается не только в том, способен ли производитель изготовить трансформатор с требуемыми номинальными параметрами. Важно, может ли он преобразовать реальные условия эксплуатации в конструкцию, которая сохранит надежность с учетом электрических, экологических, логистических ограничений и требований к обслуживанию проекта.

Для трансформатора присоединения к электросети это может означать способность выдерживать повторяющиеся системные короткие замыкания, колебания напряжения и строгие процедуры приемки энергокомпанией. Для промышленного предприятия ключевыми факторами могут быть гармонические нагрузки, частые пуски технологического оборудования, загрязнение, ограниченные окна для отключения или необходимость согласования с существующей системой защиты. Проекты в области возобновляемой энергетики добавляют еще один уровень сложности: переменная генерация, удаленные площадки, агрессивное воздействие погодных условий и необходимость ввода в эксплуатацию в рамках сжатого графика строительства.

Цена имеет значение, но не является достаточным техническим критерием отбора. Более низкая первоначальная цена закупки может быстро потерять значение, если агрегат имеет недостаточный тепловой запас, ограниченные возможности мониторинга, затрудненный доступ к запасным частям или график поставки, задерживающий подачу напряжения на объект в целом.

Определите диапазон электрических условий эксплуатации до запроса предложений

Надежное сравнение начинается с полной спецификации нагрузки. Во многих закупочных пакетах указываются номинальное напряжение, номинальная мощность, группа соединения, импеданс и класс охлаждения, но критические условия эксплуатации остаются открытыми для интерпретации. Это приводит к ситуации, когда поставщики рассчитывают цены на основе разных допущений, хотя формально предлагают одно и то же оборудование.

Технические группы должны определить условия, которые существенно влияют на конструкцию трансформатора и ожидаемый срок службы:

• Диапазон напряжения системы, частота, способ заземления и требования к координации изоляции.
• Максимальная и ожидаемая непрерывная нагрузка, сезонный профиль нагрузки, режим перегрузки и резерв для будущего расширения.
• Уровни токов короткого замыкания на каждом выводе, время отключения повреждения и требования к стойкости при сквозных коротких замыканиях.
• Диапазон температуры окружающей среды, высота над уровнем моря, влажность, степень загрязнения, сейсмические требования, ветровое воздействие и доступность площадки.
• Содержание гармоник, нагрузки преобразователей, характеристики солнечной или ветровой генерации и ожидаемые условия качества электроэнергии.
• Режим работы переключателя ответвлений, концепция регулирования напряжения, требования к параллельной работе и интерфейс с защитой.
• Применимые спецификации заказчика и редакция стандартов IEC, IEEE, ANSI или местных сетевых стандартов, определяющих приемку.

Эти исходные данные следует преобразовать в договорные требования, а не оставлять в виде неформальных проектных примечаний. Например, формулировки «высокая температура окружающей среды» недостаточно. В тендерной документации должны быть указаны расчетная температура окружающей среды, максимальная температура, средняя температура при необходимости, а также обязанность поставщика предоставить гарантию превышения температуры в данных условиях. Аналогично, требование «подходит для возобновляемой энергетики» не имеет смысла, если не определены ожидаемый профиль нагрузки, гармоники, изменение напряжения и условия площадки.

Сравнение предложений становится значительно более обоснованным, когда каждый поставщик отвечает на основе одинакового диапазона эксплуатационных условий. Это также снижает вероятность того, что на поздней стадии проектирования станет очевидно: кажущаяся стандартной конструкция требует дорогостоящих доработок.

Оценивайте проектные возможности на основе доказательств, а не рекламных формулировок

Большинство известных производителей силовых трансформаторов могут описать свою продукцию как надежную, эффективную и соответствующую требованиям. Отличительным фактором являются доказательства, подтверждающие эти заявления. Техническая оценка должна быть сосредоточена на том, способен ли поставщик объяснить свои проектные решения, определить критические запасы и продемонстрировать воспроизводимое инженерное управление.

Запросите технический анализ конструкции, выходящий за пределы паспортных данных. Производитель должен быть способен обсудить конструкцию изоляции, выбор проводников, расположение обмоток, механическую прочность при коротком замыкании, конструкцию системы охлаждения, координацию диэлектрической изоляции, подход к потерям в сердечнике и способность бака выдерживать давление. Для более крупных или критически важных агрегатов обсуждение также должно охватывать электромагнитные усилия при авариях, допущения при расчете наиболее нагретой точки, ограничения по транспортировке и основу прогнозирования уровня шума.

Тепловая конструкция заслуживает особенно тщательной проверки. Трансформатор может соответствовать номинальному пределу превышения температуры при заводских испытаниях, но обладать низкой устойчивостью к высокой температуре окружающей среды, затрудненному охлаждению, загрязненным радиаторам, циклической нагрузке или ухудшению вспомогательного электропитания. Оценщикам следует различать соответствие минимальному критерию превышения температуры и конструкцию, имеющую практический эксплуатационный запас. Заявленные производителем показатели потерь, компоновку охлаждающего оборудования, тепловую модель и рекомендации по нагрузке следует рассматривать комплексно.

Стойкость к короткому замыканию — еще одна область, где предложения могут выглядеть сопоставимыми, хотя уверенность в базовой конструкции различается. Требуемый импеданс влияет на ток короткого замыкания, регулирование напряжения, параллельную работу, потери и механические напряжения. Поставщик, который просто принимает запрошенный импеданс без проверки системных последствий, не создает технической ценности. Надежный производитель должен выявлять необычные сочетания импеданса, коэффициента трансформации, диапазона ответвлений, мощности и уровня аварийного тока до начала производства.

Для проектов с выпрямителями, дуговыми печами, приводами с регулируемой скоростью, аккумуляторными системами или генерацией на базе инверторов гармонические нагрузки требуют отдельной оценки. Дополнительные потери от вихревых токов, добавочные потери, нагрев выводов и конструктивных элементов, а также нагрузка нейтрали могут изменить практические возможности трансформатора. Не следует предполагать, что стандартный сетевой трансформатор автоматически подходит для промышленного применения или применения в возобновляемой энергетике с высокой долей преобразовательного оборудования.

Заводская дисциплина так же важна, как и проектные чертежи

Технически обоснованный комплект чертежей не гарантирует качественный трансформатор. Качество производства зависит от контроля поставщиком материалов, процессов намотки, сушки, сборки, сварки, обращения с маслом и заключительных испытаний. Это не косметические детали: они влияют на влажность изоляции, характеристики частичных разрядов, риск утечек, механическую прочность и долгосрочную надежность.

При оценке поставщика запросите прозрачность производственной системы и системы качества, а не полагайтесь только на сертификаты. Сертификация ISO 9001 может указывать на документированную систему менеджмента качества, но сама по себе не доказывает, что завод способен стабильно производить высоковольтные трансформаторы для сложного проекта.

Полезные вопросы включают:

• Как квалифицируются и отслеживаются электротехническая сталь, медные или алюминиевые проводники, изоляционная бумага, вводы, переключатели ответвлений и изоляционное масло?
• Какие меры технологического контроля предотвращают деформацию обмоток и повреждение изоляции при сборке?
• Как контролируется влажность активной части перед установкой в бак и какие записи сохраняются по сушке и обработке масла?
• Какие операции выполняются собственными силами, а какие критически важные компоненты закупаются у внешних поставщиков?
• Какой процесс управления несоответствиями применяется, если результаты испытаний, размеры или записи по материалам отклоняются от требований?
• Может ли производитель предоставить справочные данные по аналогичному классу напряжения, мощности, климату и режиму применения?

Аудит завода особенно ценен для трансформаторов с высокими последствиями отказа или при первом сотрудничестве с поставщиком. Он должен охватывать производственный поток, возможности испытательного участка, хранение материалов, чистоту, практику ведения документации и способность поставщика справляться с пиковыми нагрузками. Хорошо оформленная зона сборки менее важна, чем способность завода показать прослеживаемые технологические записи и четко отвечать на технические вопросы.

Сделайте испытания этапом принятия решения, а не формальным завершающим действием

Испытания — это этап, на котором технические допущения становятся измеримыми. Заказчик должен заранее определить требования к приемо-сдаточным, типовым, специальным и приемочным испытаниям в присутствии представителя заказчика, с четкими критериями приемки и ожиданиями по отчетности. Применимый стандарт должен быть подтвержден в соответствии с контрактом проекта, поскольку объем испытаний и терминология могут различаться в зависимости от регулирующего стандарта, требований энергокомпании и типа трансформатора.

Приемо-сдаточные испытания обычно подтверждают основные электрические характеристики и параметры изоляции. Для критически важных высоковольтных проектов оценщики также могут рассмотреть такие заданные испытания, как испытание грозовым импульсом, испытание коммутационным импульсом при необходимости, испытание индуцированным напряжением с измерением частичных разрядов, доказательство способности выдерживать короткое замыкание, измерение уровня шума, испытание на превышение температуры и анализ масла. Правильный объем зависит от класса напряжения, рисков проекта и последствий отказа в эксплуатации.

Не рассматривайте сертификат испытаний только как документ «прошел/не прошел». Изучайте исходные результаты. Сравнивайте измеренные потери с гарантированными значениями, импеданс — с допустимым отклонением, коэффициент трансформации и группу соединения — с требованиями системы, а показатели частичных разрядов — с согласованными критериями. Уточняйте, как были обработаны повторные испытания, необычные формы волн или отклонения. Если трансформатор не прошел испытание и был доработан, корректирующие действия и подтверждения повторных испытаний должны быть документированы.

Возможности испытательного участка производителя также имеют значение. Поставщик может передавать некоторые высоковольтные испытания на аутсорсинг, что не является автоматически неприемлемым, однако ответственность, риск для графика, прослеживаемость калибровки и доступ представителей для наблюдения должны быть четко определены. Если проект предусматривает строгие условия приемки энергокомпанией, убедитесь, что предложенная схема испытаний удовлетворяет требованиям энергокомпании до выпуска заказа на поставку.

Сравнивайте весь комплект поставки, а не только основной трансформатор

На характеристики высоковольтного трансформатора влияют вспомогательные устройства и интерфейсы. В техническое сравнение должны быть включены вводы, устройства регулирования под нагрузкой, вентиляторы и насосы охлаждения, реле защиты, системы консервации масла, шкафы управления, устройства мониторинга, кабельные коробки и управляющая проводка. Надежный основной бак в сочетании с плохо подобранным вспомогательным оборудованием все равно может создать проблемы обслуживания и вынужденные отключения.

Проверьте предлагаемые марки компонентов, технические характеристики, историю эксплуатации, местную доступность и совместимость с практикой обслуживания владельца. Устройство регулирования под нагрузкой, например, может стать наиболее требовательным к обслуживанию элементом сетевого трансформатора. Его номинальный режим работы, компоновка масляного отсека, доступ для диагностики, сроки поставки запасных частей и сервисная поддержка требуют отдельной оценки.

Также учитывайте архитектуру объекта. В проектах распределения среднего напряжения трансформатор может поставляться как часть компактной интегрированной системы, а не как изолированная единица оборудования. Компактная подстанция европейского типа может служить релевантным ориентиром для промышленных парков, коммерческих зданий, портов, объектов возобновляемой энергетики или временного электроснабжения, где распределительное устройство, трансформатор, учет и распределение низкого напряжения должны функционировать в условиях ограниченной площади.

Этот пример не отменяет необходимости инженерного анализа. Для компактных подстанций с номинальным напряжением до 35 kV и мощностью трансформатора от 100 kVA до 2500 kVA оцените степень защиты оболочки от проникновения, вентиляцию, аспекты внутренней дуги, превышение температуры шин, коррозионную стойкость, схему ввода кабелей, доступ для обслуживания и пригодность материала оболочки для местного климата. Компактное решение может сократить объем строительных работ и усилия по монтажу на площадке, но также может ограничить возможности теплового управления и будущего расширения.

Надежность поставки следует проверять в соответствии с реальным графиком проекта

Срок поставки трансформатора — это не только вопрос заводского производства. Он включает утверждение проектной документации, закупку критически важных компонентов, производственные окна, испытания, упаковку, транспортировку, доставку на площадку, поддержку монтажа и готовность к вводу в эксплуатацию. Поставщик, предлагающий привлекательную заявленную дату поставки, но не определивший вводы, переключатели ответвлений, радиаторы или разрешения на перевозку с длительным сроком поставки, может создать больше рисков для проекта, чем производитель с несколько более длительным, но хорошо обоснованным графиком.

Запросите график контрольных этапов, включающий даты представления проектной документации, периоды утверждения, точки выпуска материалов, заводскую инспекцию, даты испытаний, готовность к отгрузке и передачу документации. Проверьте, предусматривает ли предлагаемый график разумное время для рассмотрения заказчиком. Задержку утверждения чертежей часто относят на счет заказчика, но она также может быть результатом неполной или плохо скоординированной документации поставщика.

Для высоковольтных агрегатов логистику необходимо рассматривать на раннем этапе. Транспортный вес, габариты, нагрузки на ось, маршрутные ограничения, точки подъема, способ перевозки масла, необходимость сборки на площадке и ограничения по хранению могут влиять как на стоимость, так и на график. Для удаленных объектов возобновляемой энергетики или перегруженных городских инфраструктурных проектов эти вопросы могут определить реализуемую конфигурацию трансформатора еще до завершения электрического проектирования.

Оценивайте поддержку на протяжении жизненного цикла как техническое требование

Решение о закупке трансформатора не ограничивается заводской приемкой. Технические специалисты должны подтвердить, что произойдет после подачи напряжения, особенно если площадка располагает ограниченными ресурсами обслуживания или отключение имеет высокие коммерческие последствия.

Оцените объем пусконаладочных работ поставщика, охват выездного сервиса, процесс реагирования, подход к обучению, рекомендуемые запасные части, качество документации и способность поддерживать диагностику. Поставляемые руководства по эксплуатации и техническому обслуживанию должны относиться к заказанному агрегату, а не быть типовыми маркетинговыми материалами. В них должны быть указаны интервалы проверок, рекомендации по обращению с маслом, настройки сигнализации, требования к обслуживанию переключателя ответвлений, обслуживание охладителей и порядок поиска неисправностей.

Для важных активов средства мониторинга следует предусматривать на этапе проектирования, а не добавлять позднее. В зависимости от проекта это может включать мониторинг температуры масла и обмоток, мониторинг растворенных газов, измерение влажности, мониторинг вводов, мониторинг состояния переключателя ответвлений или сигнализацию системы охлаждения. Подходящая система зависит от критичности актива и способности владельца реагировать на данные. Большее количество датчиков не повышает надежность, если неясны ответственность за сигналы тревоги, интерпретация данных и реакция по обслуживанию.

Используйте взвешенное сравнение, раскрывающее компромиссы

Сводная таблица предложений, основанная только на цене и отметках о соответствии требованиям, обычно скрывает существенные различия. Взвешенная техническо-коммерческая матрица более полезна, когда она разделяет обязательные требования и сравнительные преимущества. Обязательные условия могут включать класс напряжения, мощность, стандарты, стойкость к короткому замыканию, потери, объем испытаний, условия площадки и крайний срок поставки. Поставщики, не способные выполнить эти требования, не должны компенсировать это низкой коммерческой оценкой.

Весовые коэффициенты должны отражать специфику проекта. Для сетевого трансформатора на критически важной подстанции приоритетом могут быть подтвержденные референсы конструкции, возможности испытаний и сервис на протяжении жизненного цикла. При ускоренном расширении промышленного предприятия дополнительный вес может быть присвоен оперативности инженерной поддержки, компактной интеграции и уверенности в доставке на площадку. Для объекта возобновляемой энергетики больший акцент может быть сделан на устойчивости к воздействию окружающей среды, дистанционной диагностике и практичности транспортировки.

Последнее предостережение: длинный список референсов полезен только тогда, когда он сопоставим. Уточняйте, работают ли референсные агрегаты при аналогичном классе напряжения, мощности, профиле нагрузки, климате и продолжительности эксплуатации. Производителю с большим количеством поставок малых распределительных трансформаторов все же может потребоваться подтвердить свои возможности для крупного высоковольтного проекта с регулированием ответвлений под нагрузкой. Наиболее обоснованное решение по выбору принимается тогда, когда технические данные, возможности завода, план испытаний, логика поставки и модель поддержки указывают в одном направлении.
