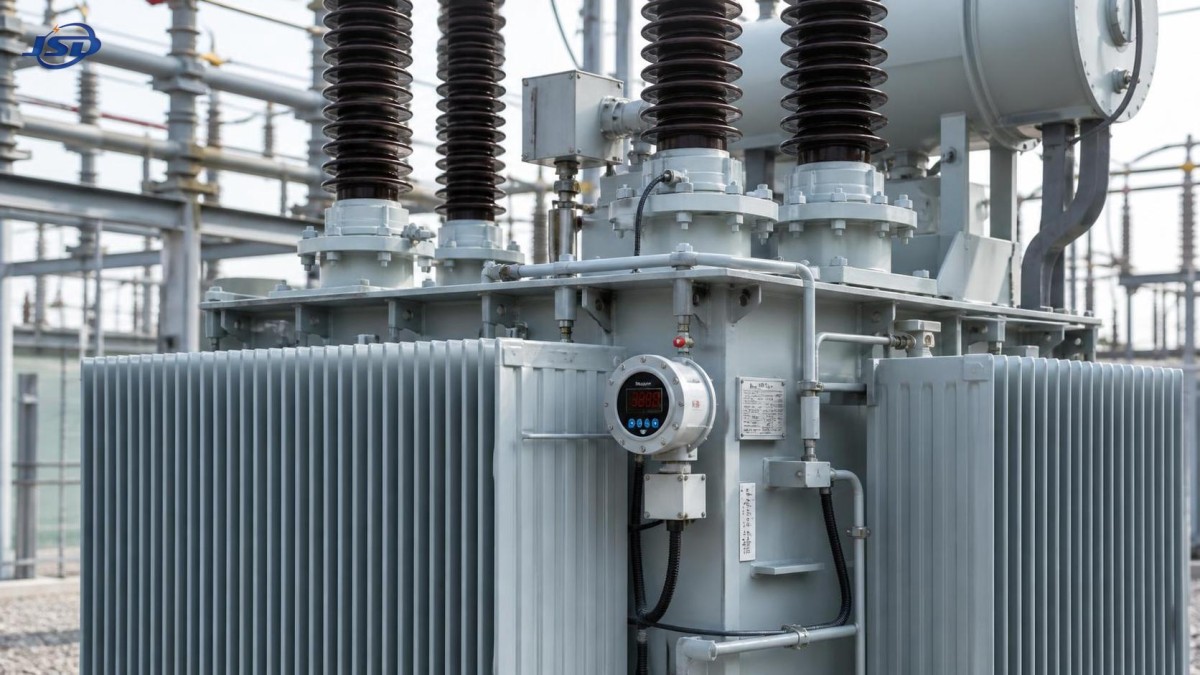

Escolha de um fabricante de transformadores de potência para condições específicas do local

A escolha de um fabricante de transformadores de potência para uma aplicação específica no local começa pelas condições elétricas e físicas reais no ponto de instalação. A classificação de placa estabelece uma faixa básica de operação, mas não revela se a unidade pode suportar o ciclo de trabalho, o conteúdo harmônico, os eventos de comutação, a temperatura ambiente, as limitações de acesso ou as restrições de manutenção de um projeto específico. As evidências de seleção devem relacionar o projeto do transformador proposto aos dados do local, em vez de se basearem em uma designação genérica de catálogo.

A primeira questão técnica é o perfil de carga. Um transformador que alimenta uma carga de processo quase constante é avaliado de forma diferente de um que atende britadores intermitentes, grandes motores, equipamentos de soldagem, cargas de retificadores, sistemas de carregamento de baterias ou conversores de energia renovável. Demanda máxima, duração da carga, crescimento esperado, fator de potência, corrente de partida e operação simultânea dos equipamentos a jusante afetam a temperatura dos enrolamentos e o desempenho de tensão. Uma unidade aparentemente dimensionada de forma adequada apenas com base nos kVA conectados pode enfrentar ciclos térmicos repetidos ou condições de queda de tensão que reduzem a vida útil do isolamento.

Defina o regime de operação antes de comparar projetos

Uma solicitação de cotação utilizável deve indicar as tensões primária e secundária, frequência, potência nominal, grupo vetorial, faixa de impedância, disposição de derivações, método de resfriamento, nível de isolamento, altitude de instalação e norma aplicável. Também deve identificar se o transformador é interno, externo, conteinerizado, subterrâneo, móvel ou instalado em uma sala elétrica com acesso restrito. Deixar esses pontos em aberto até depois da cotação frequentemente leva a revisões que afetam o prazo de entrega, as dimensões, a seleção de acessórios e o escopo de testes.

As características da rede merecem atenção equivalente. O nível de curto-circuito disponível no barramento de alta tensão, o método de aterramento do neutro, a coordenação da proteção a montante, a variação de tensão esperada e a presença de bancos de capacitores ou cargas alimentadas por conversores podem alterar significativamente os requisitos de projeto. A impedância é particularmente importante: uma impedância menor pode reduzir a queda de tensão durante a partida de motores, enquanto uma impedância maior pode ser necessária para limitar a corrente de curto-circuito disponível. Nenhuma das opções é automaticamente preferível. O valor proposto deve ser compatível com o estudo de proteção e o comportamento da carga a jusante.

Os harmônicos exigem tratamento explícito, em vez de uma solicitação vaga de “resistência a harmônicos”. Retificadores, inversores de frequência, sistemas UPS, equipamentos de arco e algumas interfaces de energia renovável podem criar corrente não senoidal, aumentando as perdas por correntes parasitas e o aquecimento localizado. A especificação deve fornecer os espectros harmônicos ou, quando indisponíveis, identificar a tecnologia de carga e os modos de operação. Um fabricante de transformadores de potência poderá então avaliar a disposição dos condutores dos enrolamentos, o controle de fluxo disperso, o desclassamento, a carga do neutro e as margens térmicas com base em premissas rastreáveis.

As condições ambientais são frequentemente onde ofertas nominalmente comparáveis divergem. Temperatura ambiente máxima e média, temperatura mínima durante o transporte ou a energização, exposição solar, umidade, contaminação salina, poeira, ventilação, exigência sísmica, risco de inundação e atmosferas corrosivas afetam tanto a construção quanto a vida útil. Em altitudes mais elevadas, a menor densidade do ar altera o isolamento externo e o desempenho de resfriamento. Em um ambiente úmido ou sujo, a distância de escoamento das buchas, a qualidade das juntas, o acabamento do tanque, a disposição do respirador, a vedação da caixa de cabos e os detalhes de drenagem podem ser tão importantes quanto o projeto da parte ativa.

Analise as evidências de projeto por trás da cotação

Uma cotação tecnicamente confiável separa os valores garantidos das estimativas preliminares e identifica as condições utilizadas para cada valor. Perdas nominais, corrente em vazio, impedância, elevação de temperatura, nível sonoro, massa, quantidade de óleo, dimensões externas, disposição dos terminais e lista de acessórios devem estar disponíveis em uma folha de dados controlada. Declarações ambíguas como “acessórios padrão incluídos” são difíceis de avaliar porque as interfaces com o local frequentemente ficam ocultas nesses detalhes.

Os materiais do núcleo e dos enrolamentos merecem análise específica. O aço silício de grão orientado de alta permeabilidade é comumente utilizado para núcleos magnéticos eficientes, mas a seleção do material por si só não determina o desempenho. A disposição step-lap do núcleo, o método de fixação, a densidade de fluxo, o controle do revestimento isolante e os resultados dos ensaios em vazio influenciam as perdas e o ruído. O desempenho dos enrolamentos depende da qualidade do condutor, do sistema de isolamento de papel ou pressboard, do reforço mecânico, da transposição quando aplicável, do processo de secagem e da capacidade de suportar forças de curto-circuito. O conjunto de projeto deve explicar a classe térmica do isolamento e a base da elevação de temperatura declarada.

Para equipamentos imersos em óleo, examine o sistema dielétrico completo. Isso inclui a especificação do óleo, a disposição de preservação do óleo, radiadores, conservador quando utilizado, dispositivo de alívio de pressão, indicação do nível de óleo, pontos de monitoramento de temperatura, válvulas de drenagem e amostragem e o projeto de vedação. Um tanque bem projetado não é apenas um recipiente. Ele deve reter o óleo sob a movimentação térmica prevista, suportar cargas de manuseio, resistir à corrosão no ambiente instalado e permitir acesso prático para inspeção. Qualidade da soldagem, teste de vazamento, preparação de superfície, sistema de pintura e travamento para transporte são controles de fabricação relevantes.

Solicite a base de verificação da suportabilidade a curto-circuito. O transformador deve sobreviver às tensões mecânicas e térmicas geradas por uma falha até que o dispositivo de proteção a elimine. Essa análise integra os níveis de falha calculados, a tolerância de impedância, a estrutura de suporte dos enrolamentos, a fixação e o tempo de atuação da proteção. Uma declaração de que uma unidade é “à prova de curto-circuito”, sem referência às condições declaradas do sistema, oferece pouco valor de engenharia.

Condições especiais exigem uma construção correspondente

Instalações de mineração e túneis ilustram por que rótulos de aplicação não podem substituir uma definição detalhada do regime de operação. Ventilação limitada, alta umidade, poeira condutiva, trajetos de manuseio confinados, restrições de terminação de cabos e atmosferas potencialmente perigosas alteram a configuração necessária. A classificação do equipamento, os detalhes do invólucro, a construção da caixa de cabos, o método de proteção e as condições operacionais permitidas devem ser confirmados em relação à avaliação de riscos da instalação. O título de um produto por si só não pode estabelecer a adequação para um local com gás explosivo ou poeira combustível.

Por exemplo, a análise de umTransformador Antideflagrante para Mineração pode incluir operação em alta tensão de 6 kV ou 10 kV, requisitos de baixa tensão como 380 V, 660 V ou 1140 V e a configuração de conexão necessária. Quando um enrolamento de alta tensão possui derivações de mais ou menos 5%, confirme se o procedimento operacional pretendido exige seleção de derivação com o equipamento desenergizado ou uma função de regulação sob carga; elas não são intercambiáveis. Uma caixa de conexão de cabos de baixa tensão com terminais secundários acessíveis pode permitir a reconexão específica do local, mas o layout dos terminais, o tamanho da entrada de cabos, a disposição dos prensa-cabos, o raio de curvatura e as disposições de aterramento devem corresponder aos cabos reais.

Os limites de temperatura e altitude devem ser tratados como dados de projeto. Uma condição de referência, como temperatura ambiente máxima de +40 graus C, média diária de +25 graus C, média anual de +20 graus C, mínima externa de -20 graus C, umidade relativa de até 95% a +25 graus C e altitude não superior a 1.000 m, só é significativa quando corresponde ao registro do local. Qualquer desvio pode exigir um cálculo térmico revisado, diferentes características de óleo, distâncias alteradas, vedação melhorada ou uma potência declarada menor. O resfriamento natural a óleo e ar também depende de folga adequada ao redor dos radiadores e de um layout de instalação que não recircule o ar quente descarregado.

O controle de qualidade é visível nos registros

A avaliação de um fabricante deve examinar a rota documentada desde os desenhos aprovados até a liberação final dos testes. Os registros de revisão de projeto estabelecem a configuração elétrica e mecânica acordada. A rastreabilidade de materiais ajuda a confirmar que o aço do núcleo, o condutor, o isolamento, as buchas, o óleo, o equipamento de derivações e os acessórios de proteção correspondem à lista de materiais aprovada. Os controles de processo são mais importantes nas etapas que não podem ser totalmente inspecionadas após a montagem: isolamento do condutor, compressão dos enrolamentos, suporte dos condutores de ligação, aterramento do núcleo, secagem a vácuo, enchimento de óleo e vedação final.

Os ensaios de rotina devem ser claramente indicados, com relatórios vinculados à unidade fornecida. Dependendo do tipo de transformador e da norma aplicável, as evidências relevantes podem incluir verificação de relação de transformação e grupo vetorial, medição da resistência dos enrolamentos, medição de impedância e perdas em carga, medição de perdas e corrente em vazio, ensaio de tensão aplicada, ensaio de tensão induzida, verificações de resistência de isolamento e teste de vazamento. O plano de aceitação deve identificar quaisquer ensaios adicionais de tipo, especiais ou com testemunho antes do início da produção. Adicioná-los após a montagem da parte ativa pode ser impraticável ou alterar a sequência de entrega.

Os valores de ensaio exigem interpretação, não apenas uma indicação de aprovação. As perdas afetam o custo operacional e a dissipação de calor. A impedância afeta o regime de falha e a regulação de tensão. Desvios na resistência dos enrolamentos podem indicar problemas de conexão ou de condutor quando avaliados com correção de temperatura. Um ensaio reprovado ou limítrofe deve acionar um processo documentado de não conformidade, análise da causa raiz, ação corretiva e registro de novo ensaio. Liberar equipamentos com base em um desvio não explicado cria uma futura disputa no local.

Evite falhas de interface antes do envio

Muitos problemas de transformadores têm origem em interfaces externas à parte ativa. Confirme as posições dos terminais de alta e baixa tensão, a marcação de fases, o tipo de bucha, o acesso à caixa de cabos, a localização do terminal neutro, as placas de aterramento, os terminais de fiação de controle, os contatos de alarme, o grau de proteção de entrada da caixa de terminais, e os pontos de elevação em relação aos desenhos civis e elétricos. A altura total instalada, a projeção dos radiadores, a abertura das portas, a capacidade da ponte rolante, o raio de curva do trajeto e a carga na fundação podem invalidar um projeto que, de outra forma, esteja em conformidade.

O transporte deve ser planejado com a mesma disciplina. Determine se o óleo é enviado no tanque, separadamente ou parcialmente preenchido; se buchas, radiadores, componentes do conservador e dispositivos de proteção são removidos para o transporte; e qual método de preservação com ar seco ou nitrogênio é utilizado. Indicadores de choque podem fornecer evidências úteis quando o transporte severo é uma preocupação, mas não substituem a inspeção de recebimento. Na chegada, inspecione a condição da embalagem, a pressão do tanque quando aplicável, o nível de óleo, as vedações, os acessórios, os danos à pintura e os indicadores de impacto antes de encerrar os registros de descarregamento.

A documentação de instalação deve estabelecer os valores de torque, os requisitos de processamento do óleo, a disposição de aterramento, as interfaces dos ajustes de relés, os ensaios pré-energização e as condições para energização após armazenamento. Ensaios dielétricos do óleo, resistência de isolamento, verificações de relação, confirmação do grupo vetorial, medições de resistência dos enrolamentos, inspeção de buchas e testes funcionais de alarmes ou disparos podem ser adequados conforme o equipamento e a duração do armazenamento. A sequência de comissionamento deve ser coordenada com os ajustes de proteção e a prontidão dos equipamentos a jusante; energizar um transformador antes que os circuitos associados estejam controlados pode introduzir riscos evitáveis.

Compare a exposição ao ciclo de vida, não apenas o escopo inicial

O custo inicial de compra pode ocultar diferenças em perdas, facilidade de manutenção, peças sobressalentes, qualidade da documentação e exposição a interrupções. A comparação útil é a disposição instalada e operacional durante o período de serviço previsto. Considere o acesso a buchas de substituição, componentes de derivações, juntas, indicadores, ventiladores quando instalados e óleo isolante compatível. Considere se a amostragem de rotina pode ser realizada com segurança, se os radiadores podem ser isolados para manutenção e se as conexões de cabos podem ser inspecionadas sem interferir em equipamentos não relacionados.

As informações de serviço devem ser suficientemente específicas para apoiar diagnósticos futuros. Desenhos conforme construído, diagramas de conexão, certificados de ensaio, manuais de instruções, listas de embalagem, listas de acessórios e instruções de preservação devem identificar o equipamento real com número de série. Um manual genérico não pode resolver, anos depois, uma divergência sobre posições dos terminais, configuração de derivações, contatos de alarme ou acessórios instalados.

A seleção final deve basear-se em uma comparação técnica controlada, na qual os desvios sejam visíveis. Cada exceção à especificação elétrica, às condições ambientais, ao plano de testes, às dimensões, aos acessórios, à configuração de entrega ou aos requisitos de documentação necessita de uma decisão por escrito. Essa disciplina revela se duas cotações são realmente equivalentes e garante que o fabricante de transformadores de potência escolhido se comprometeu com as condições que o transformador instalado enfrentará.
