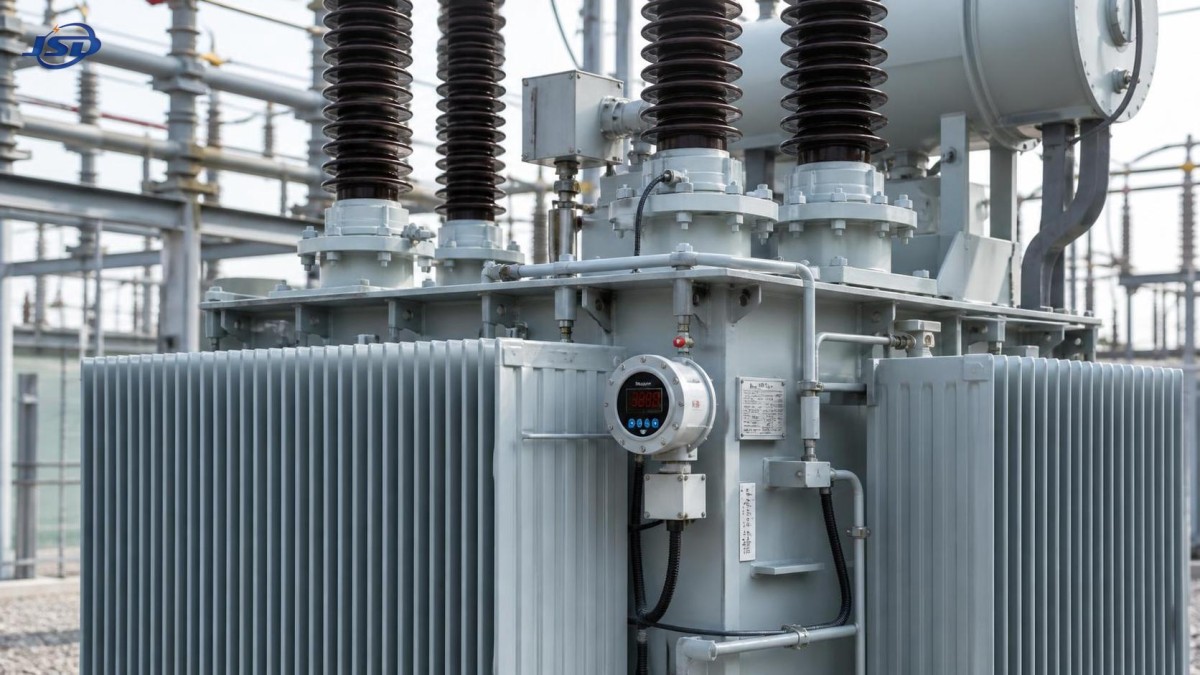

Choisir un fabricant de transformateurs de puissance pour des conditions d'exploitation spécifiques au site

Le choix d’un fabricant de transformateurs de puissance pour un service spécifique au site commence par les conditions électriques et physiques réelles au point d’installation. Une puissance nominale indiquée sur la plaque signalétique établit une enveloppe de fonctionnement de base, mais elle ne révèle pas si l’unité peut supporter le cycle de service, le contenu harmonique, les événements de commutation, la température ambiante, les limitations d’accès ou les contraintes de maintenance d’un projet particulier. Les éléments de sélection doivent relier la conception proposée du transformateur aux données du site plutôt que de s’appuyer sur une désignation générique de catalogue.

La première question technique concerne le profil de charge. Un transformateur alimentant une charge de procédé presque constante est évalué différemment d’un transformateur desservant des concasseurs intermittents, de gros moteurs, des équipements de soudage, des charges de redresseurs, des systèmes de recharge de batteries ou des convertisseurs d’énergie renouvelable. La demande maximale, la durée de charge, la croissance attendue, le facteur de puissance, le courant de démarrage et le fonctionnement simultané des équipements en aval influencent tous la température des enroulements et les performances de tension. Une unité qui semble correctement dimensionnée sur la seule base des kVA raccordés peut être soumise à des cycles thermiques répétés ou à des chutes de tension qui réduisent la durée de vie de l’isolation.

Définir le service avant de comparer les conceptions

Une demande de devis exploitable doit préciser les tensions primaire et secondaire, la fréquence, la puissance nominale, le groupe vectoriel, la plage d’impédance, la configuration des prises, la méthode de refroidissement, le niveau d’isolation, l’altitude d’installation et la norme applicable. Elle doit également indiquer si le transformateur est installé à l’intérieur, à l’extérieur, en conteneur, en souterrain, sur une unité mobile ou dans un local électrique à accès restreint. Laisser ces points ouverts jusqu’après le devis entraîne souvent des révisions affectant le délai de livraison, les dimensions, le choix des accessoires et l’étendue des essais.

Les caractéristiques du réseau méritent une attention égale. Le niveau de défaut disponible au jeu de barres haute tension, la méthode de mise à la terre du neutre, la coordination des protections amont, les variations de tension attendues et la présence de batteries de condensateurs ou de charges alimentées par convertisseur peuvent modifier sensiblement les exigences de conception. L’impédance est particulièrement importante : une impédance plus faible peut réduire la chute de tension lors du démarrage des moteurs, tandis qu’une impédance plus élevée peut être nécessaire pour limiter le courant de court-circuit disponible. Aucune de ces options n’est automatiquement préférable. La valeur proposée doit être compatible avec l’étude de protection et le comportement des charges en aval.

Les harmoniques exigent un traitement explicite plutôt qu’une demande vague de « résistance aux harmoniques ». Les redresseurs, variateurs de fréquence, systèmes UPS, équipements à arc et certaines interfaces d’énergie renouvelable peuvent créer un courant non sinusoïdal qui augmente les pertes par courants de Foucault et l’échauffement localisé. La spécification doit fournir les spectres harmoniques ou, lorsque ceux-ci ne sont pas disponibles, identifier la technologie de charge et les modes de fonctionnement. Un fabricant de transformateurs de puissance peut alors évaluer la disposition des conducteurs d’enroulement, le contrôle du flux de fuite, le déclassement, la charge du neutre et les marges thermiques sur la base d’hypothèses traçables.

Les conditions environnementales sont souvent celles qui différencient des offres nominalement comparables. Les températures ambiantes maximale et moyenne, la température minimale pendant le transport ou la mise sous tension, l’exposition solaire, l’humidité, la contamination saline, la poussière, la ventilation, les exigences sismiques, le risque d’inondation et les atmosphères corrosives influencent à la fois la construction et la durée de vie. À des altitudes plus élevées, la densité réduite de l’air modifie l’isolation externe et les performances de refroidissement. Dans un environnement humide ou poussiéreux, la ligne de fuite des traversées, la qualité des joints, la finition de la cuve, le dispositif de reniflard, l’étanchéité du boîtier de câbles et les détails de drainage peuvent être aussi importants que la conception de la partie active.

Examiner les éléments de conception derrière le devis

Un devis techniquement crédible distingue les valeurs garanties des estimations préliminaires et indique les conditions utilisées pour chaque valeur. Les pertes nominales, le courant à vide, l’impédance, l’élévation de température, le niveau sonore, la masse, la quantité d’huile, les dimensions hors tout, la disposition des bornes et la liste des accessoires doivent être disponibles dans une fiche technique contrôlée. Des déclarations ambiguës telles que « accessoires standard inclus » sont difficiles à évaluer, car les interfaces avec le site sont souvent dissimulées dans ces détails.

Les matériaux du noyau et des enroulements méritent un examen approfondi. L’acier au silicium à grains orientés à haute perméabilité est couramment utilisé pour les noyaux magnétiques efficaces, mais le seul choix du matériau ne garantit pas les performances. La disposition step-lap du noyau, la méthode de serrage, la densité de flux, le contrôle du revêtement isolant et les résultats des essais à vide influencent les pertes et le bruit. Les performances des enroulements dépendent de la qualité des conducteurs, du système d’isolation en papier ou en carton pressé, du renfort mécanique, de la transposition lorsqu’elle est applicable, du processus de séchage et de la capacité à résister aux efforts de court-circuit. Le dossier de conception doit expliquer la classe thermique d’isolation et la base de l’élévation de température déclarée.

Pour les équipements immergés dans l’huile, examinez l’ensemble du système diélectrique. Il comprend la spécification de l’huile, le dispositif de conservation de l’huile, les radiateurs, le conservateur lorsqu’il est utilisé, le dispositif de décompression, l’indication du niveau d’huile, les points de surveillance de température, les vannes de vidange et d’échantillonnage, ainsi que la conception de l’étanchéité. Une cuve bien conçue n’est pas seulement un contenant. Elle doit retenir l’huile malgré les mouvements thermiques prévus, résister aux charges de manutention, résister à la corrosion dans son environnement d’installation et permettre un accès pratique pour l’inspection. La qualité des soudures, les essais d’étanchéité, la préparation de surface, le système de revêtement et les renforts de transport sont des contrôles de fabrication pertinents.

Demandez la base de tenue au court-circuit. Le transformateur doit survivre aux contraintes mécaniques et thermiques créées par un défaut jusqu’à l’élimination de celui-ci par le dispositif de protection. Cet examen relie les niveaux de défaut calculés, la tolérance d’impédance, la structure de support des enroulements, le serrage et le temps d’élimination par les protections. Une déclaration selon laquelle une unité est « protégée contre les courts-circuits » sans référence aux conditions du système déclarées présente peu de valeur technique.

Les conditions spéciales nécessitent une construction adaptée

Les installations minières et en tunnel illustrent pourquoi les désignations d’application ne peuvent remplacer une définition détaillée du service. Une ventilation limitée, une forte humidité, des poussières conductrices, des voies de manutention confinées, des contraintes de raccordement des câbles et des atmosphères potentiellement dangereuses modifient la configuration requise. La classification de l’équipement, les détails de l’enveloppe, la construction du boîtier de câbles, la méthode de protection et les conditions de fonctionnement admissibles doivent être confirmés par rapport à l’évaluation des risques de l’installation. Le seul intitulé d’un produit ne peut établir son adéquation à un emplacement présentant des gaz explosifs ou des poussières combustibles.

Par exemple, l’examen d’unTransformateur antidéflagrant pour mines peut inclure un fonctionnement haute tension à 6 kV ou 10 kV, des exigences basse tension telles que 380 V, 660 V ou 1140 V, ainsi que la configuration de raccordement requise. Lorsqu’un enroulement haute tension comporte des prises de plus ou moins 5%, vérifiez si la procédure d’exploitation prévue exige une sélection de prises hors tension ou une fonction de réglage en charge ; ces deux solutions ne sont pas interchangeables. Un boîtier de raccordement basse tension avec des bornes secondaires accessibles peut permettre une reconnexion spécifique au site, mais la disposition des bornes, la taille des entrées de câbles, la configuration des presse-étoupes, le rayon de courbure et les dispositions de mise à la terre doivent correspondre aux câbles réels.

Les limites de température et d’altitude doivent être traitées comme des données d’entrée de conception. Une condition de référence telle qu’une température ambiante maximale de +40 degrés C, une moyenne journalière de +25 degrés C, une moyenne annuelle de +20 degrés C, un minimum extérieur de -20 degrés C, une humidité relative jusqu’à 95% à +25 degrés C et une altitude ne dépassant pas 1,000 m n’est significative que si elle correspond aux relevés du site. Tout écart peut nécessiter un calcul thermique révisé, des caractéristiques d’huile différentes, des distances d’isolement modifiées, une étanchéité améliorée ou une puissance déclarée réduite. Le refroidissement naturel par huile et air dépend également d’un dégagement suffisant autour des radiateurs et d’une disposition d’installation qui ne recircule pas l’air chaud évacué.

Le contrôle qualité est visible dans les dossiers

L’évaluation d’un fabricant doit examiner le parcours documenté allant des plans approuvés à la libération finale après essais. Les dossiers de revue de conception établissent la configuration électrique et mécanique convenue. La traçabilité des matériaux aide à confirmer que l’acier du noyau, les conducteurs, l’isolation, les traversées, l’huile, l’équipement de prises et les accessoires de protection correspondent à la nomenclature approuvée. Les contrôles de processus sont les plus importants aux étapes qui ne peuvent pas être entièrement inspectées après l’assemblage : isolation des conducteurs, compression des enroulements, support des connexions, mise à la terre du noyau, séchage sous vide, remplissage d’huile et étanchéité finale.

Les essais de routine doivent être clairement indiqués, avec des rapports liés à l’unité fournie. Selon le type de transformateur et la norme applicable, les éléments pertinents peuvent inclure la vérification du rapport de transformation et du groupe vectoriel, la mesure de la résistance des enroulements, la mesure de l’impédance et des pertes en charge, la mesure des pertes et du courant à vide, les essais de tension appliquée, les essais de tension induite, les contrôles de résistance d’isolement et les essais d’étanchéité. Le plan d’acceptation doit identifier tout essai supplémentaire de type, spécial ou avec témoin avant le début de la production. Les ajouter après l’assemblage de la partie active peut être impraticable ou modifier la séquence de livraison.

Les valeurs d’essai doivent être interprétées, et ne pas se limiter à une mention de conformité. Les pertes influencent le coût d’exploitation et l’évacuation de la chaleur. L’impédance influence le niveau de défaut et la régulation de tension. Les écarts de résistance des enroulements peuvent indiquer des problèmes de connexion ou de conducteur lorsqu’ils sont évalués avec correction de température. Un essai échoué ou à la limite doit déclencher un processus documenté de non-conformité, une analyse des causes profondes, une action corrective et un enregistrement de nouvel essai. Libérer un équipement sur la base d’un écart inexpliqué crée un futur litige sur le site.

Prévenir les défaillances d’interface avant l’expédition

De nombreux problèmes de transformateurs proviennent d’interfaces situées hors de la partie active. Confirmez les positions des bornes haute et basse tension, le marquage des phases, le type de traversées, l’accès au boîtier de câbles, l’emplacement de la borne de neutre, les plages de mise à la terre, les bornes du câblage de commande, les contacts d’alarme, l’indice de protection du coffret de raccordement et les points de levage par rapport aux plans de génie civil et électriques. La hauteur totale installée, la saillie des radiateurs, l’ouverture des portes, la capacité de la grue, le rayon de virage du trajet et la charge sur les fondations peuvent invalider une conception par ailleurs conforme.

Le transport doit être planifié avec la même rigueur. Déterminez si l’huile est expédiée dans la cuve, séparément ou avec un remplissage partiel ; si les traversées, radiateurs, composants du conservateur et dispositifs de protection sont retirés pour le transport ; et quelle méthode de conservation à l’air sec ou à l’azote est utilisée. Les indicateurs de choc peuvent fournir des preuves utiles lorsque le transport difficile est préoccupant, mais ils ne remplacent pas l’inspection à réception. À l’arrivée, inspectez l’état de l’emballage, la pression de la cuve le cas échéant, le niveau d’huile, les joints, les accessoires, les dommages à la peinture et les indicateurs d’impact avant de clôturer les enregistrements de déchargement.

La documentation d’installation doit établir les valeurs de couple, les exigences de traitement de l’huile, la configuration de mise à la terre, les interfaces des réglages de relais, les essais avant mise sous tension et les conditions de mise sous tension après stockage. Les essais diélectriques de l’huile, la résistance d’isolement, les contrôles de rapport, la confirmation du groupe vectoriel, les mesures de résistance des enroulements, l’inspection des traversées et les essais fonctionnels des alarmes ou déclenchements peuvent être appropriés selon l’équipement et la durée de stockage. La séquence de mise en service doit être coordonnée avec les réglages de protection et l’état de préparation des équipements en aval ; mettre un transformateur sous tension avant que les circuits associés ne soient maîtrisés peut introduire un risque évitable.

Comparer l’exposition sur le cycle de vie, et non seulement le périmètre initial

Le coût d’achat initial peut masquer les différences de pertes, de maintenabilité, de pièces de rechange, de qualité de documentation et d’exposition aux arrêts. La comparaison utile concerne la configuration installée et exploitée pendant la période de service prévue. Tenez compte de l’accès aux traversées de remplacement, aux composants de prises, aux joints, aux indicateurs, aux ventilateurs lorsqu’ils sont installés et à une huile isolante compatible. Déterminez si les prélèvements de routine peuvent être effectués en toute sécurité, si les radiateurs peuvent être isolés pour la maintenance et si les raccordements de câbles peuvent être inspectés sans perturber des équipements non concernés.

Les informations de service doivent être suffisamment précises pour faciliter les diagnostics futurs. Les plans de récolement, schémas de raccordement, certificats d’essai, manuels d’instructions, listes de colisage, listes d’accessoires et instructions de conservation doivent identifier l’équipement réel portant son numéro de série. Un manuel générique ne peut pas résoudre, des années plus tard, un désaccord concernant les positions des bornes, la configuration des prises, les contacts d’alarme ou les accessoires installés.

La sélection finale doit reposer sur une comparaison technique contrôlée dans laquelle les écarts sont visibles. Chaque exception à la spécification électrique, aux conditions environnementales, au plan d’essais, aux dimensions, aux accessoires, à la configuration de livraison ou aux exigences documentaires nécessite une décision écrite. Cette rigueur permet de déterminer si deux devis sont réellement équivalents et garantit que le fabricant de transformateurs de puissance choisi s’est engagé à respecter les conditions auxquelles le transformateur installé sera confronté.
