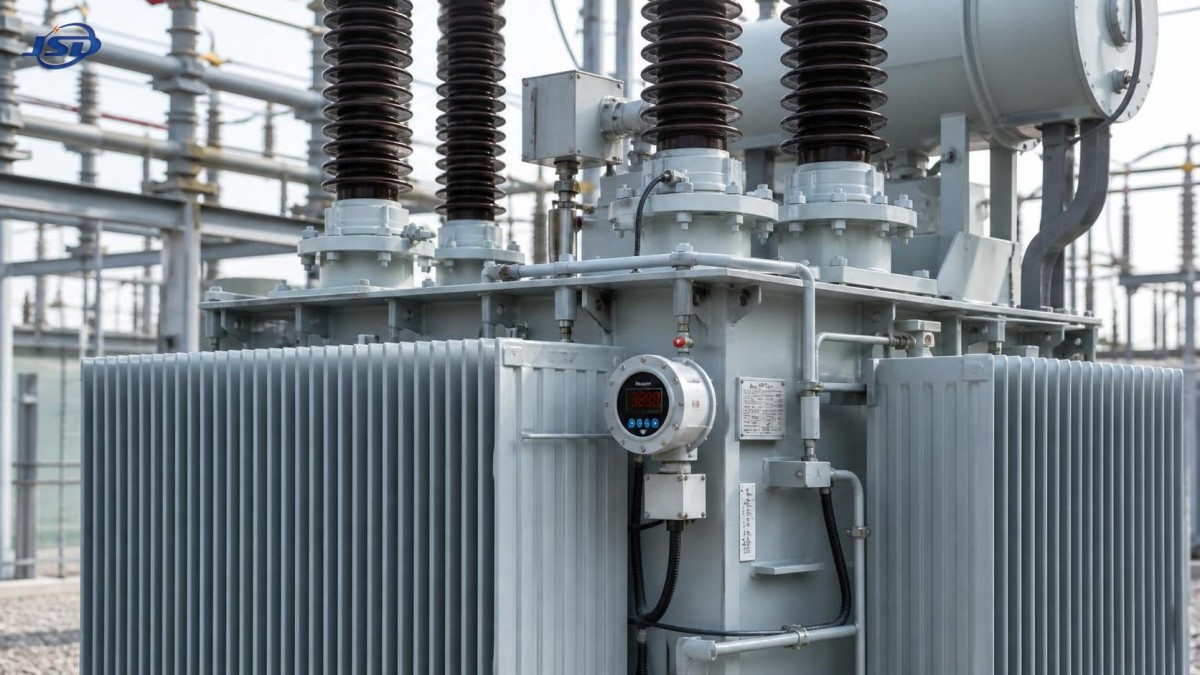

Elección de un fabricante de transformadores de potencia para requisitos específicos del sitio

La elección de un fabricante de transformadores de potencia para un servicio específico de un emplazamiento comienza con las condiciones eléctricas y físicas reales en el punto de instalación. La potencia nominal de placa establece un margen operativo básico, pero no revela si la unidad puede soportar el ciclo de trabajo, el contenido armónico, los eventos de conmutación, la temperatura ambiente, las limitaciones de acceso o las restricciones de mantenimiento de un proyecto concreto. La evidencia de selección debe vincular el diseño del transformador propuesto con los datos del sitio, en lugar de basarse en una designación genérica de catálogo.

La primera cuestión técnica es el perfil de carga. Un transformador que alimenta una carga de proceso casi constante se evalúa de forma distinta a uno que alimenta trituradoras intermitentes, motores grandes, equipos de soldadura, cargas de rectificadores, sistemas de carga de baterías o convertidores de energía renovable. La demanda máxima, la duración de la carga, el crecimiento previsto, el factor de potencia, la corriente de arranque y el funcionamiento simultáneo de los equipos aguas abajo afectan a la temperatura de los devanados y al comportamiento de tensión. Una unidad que parece tener una capacidad adecuada considerando únicamente los kVA conectados puede estar sometida a ciclos térmicos repetidos o condiciones de caída de tensión que reducen la vida útil del aislamiento.

Defina el servicio antes de comparar diseños

Una solicitud de cotización útil debe indicar las tensiones primaria y secundaria, frecuencia, potencia nominal, grupo vectorial, rango de impedancia, disposición de tomas, método de refrigeración, nivel de aislamiento, altitud de instalación y norma aplicable. También debe identificar si el transformador es para interior, exterior, contenedor, subterráneo, móvil o instalado en una sala eléctrica de acceso restringido. Dejar estos aspectos abiertos hasta después de la cotización suele generar revisiones que afectan al plazo de entrega, las dimensiones, la selección de accesorios y el alcance de las pruebas.

Las características de la red merecen la misma atención. El nivel de cortocircuito disponible en la barra de alta tensión, el método de puesta a tierra del neutro, la coordinación de protecciones aguas arriba, la variación de tensión prevista y la presencia de bancos de condensadores o cargas alimentadas por convertidores pueden modificar sustancialmente los requisitos de diseño. La impedancia es especialmente importante: una impedancia menor puede reducir la caída de tensión durante el arranque de motores, mientras que puede requerirse una impedancia mayor para limitar la corriente de cortocircuito disponible. Ninguna de las dos opciones es automáticamente preferible. El valor propuesto debe ser compatible con el estudio de protecciones y el comportamiento de la carga aguas abajo.

Los armónicos requieren un tratamiento explícito, en lugar de una solicitud imprecisa de “resistencia a los armónicos”. Los rectificadores, variadores de frecuencia, sistemas UPS, equipos de arco y algunas interfaces de energía renovable pueden generar corriente no sinusoidal que incrementa las pérdidas por corrientes parásitas y el calentamiento localizado. La especificación debe proporcionar los espectros armónicos o, cuando no estén disponibles, identificar la tecnología de carga y los modos de funcionamiento. Un fabricante de transformadores de potencia puede entonces evaluar la disposición de los conductores de los devanados, el control de flujo disperso, la reducción de potencia, la carga del neutro y los márgenes térmicos basándose en supuestos trazables.

Las condiciones ambientales suelen ser el punto en el que divergen ofertas nominalmente comparables. La temperatura ambiente máxima y media, la temperatura mínima durante el transporte o la energización, la exposición solar, la humedad, la contaminación salina, el polvo, la ventilación, la exigencia sísmica, el riesgo de inundación y las atmósferas corrosivas afectan tanto a la construcción como a la vida útil. A mayores altitudes, la menor densidad del aire modifica el aislamiento externo y el rendimiento de refrigeración. En un entorno húmedo o sucio, la distancia de fuga de las boquillas, la calidad de las juntas, el acabado del tanque, la disposición del respiradero, el sellado de la caja de cables y los detalles de drenaje pueden ser tan importantes como el diseño de la parte activa.

Examine la evidencia de diseño detrás de la cotización

Una cotización técnicamente fiable separa los valores garantizados de las estimaciones preliminares e identifica las condiciones utilizadas para cada valor. Las pérdidas nominales, la corriente en vacío, la impedancia, el aumento de temperatura, el nivel sonoro, la masa, la cantidad de aceite, las dimensiones exteriores, la disposición de terminales y la lista de accesorios deben estar disponibles en una hoja de datos controlada. Las declaraciones ambiguas como “accesorios estándar incluidos” son difíciles de evaluar porque las interfaces del sitio con frecuencia están ocultas en esos detalles.

Los materiales del núcleo y los devanados merecen una revisión detallada. El acero al silicio de grano orientado y alta permeabilidad se utiliza habitualmente para núcleos magnéticos eficientes, pero la selección del material por sí sola no determina el rendimiento. La disposición step-lap del núcleo, el método de sujeción, la densidad de flujo, el control del revestimiento aislante y los resultados de las pruebas en vacío influyen en las pérdidas y el ruido. El rendimiento de los devanados depende de la calidad del conductor, el sistema de aislamiento de papel o cartón prensado, el refuerzo mecánico, la transposición cuando corresponda, el proceso de secado y la capacidad de soportar fuerzas de cortocircuito. El paquete de diseño debe explicar la clase térmica del aislamiento y la base del aumento de temperatura declarado.

Para equipos sumergidos en aceite, examine el sistema dieléctrico completo. Esto incluye la especificación del aceite, el sistema de conservación del aceite, los radiadores, el conservador cuando se utilice, el dispositivo de alivio de presión, la indicación de nivel de aceite, los puntos de monitorización de temperatura, las válvulas de drenaje y muestreo, y el diseño de sellado. Un tanque bien diseñado no es simplemente un contenedor. Debe retener el aceite ante los movimientos térmicos previstos, soportar las cargas de manipulación, resistir la corrosión en el entorno de instalación y permitir un acceso práctico para la inspección. La calidad de las soldaduras, las pruebas de fugas, la preparación de superficies, el sistema de recubrimiento y los refuerzos para transporte son controles de fabricación relevantes.

Solicite la base de resistencia al cortocircuito. El transformador debe sobrevivir a los esfuerzos mecánicos y térmicos creados por una falla hasta que el dispositivo de protección la despeje. Esta revisión vincula los niveles de falla calculados, la tolerancia de impedancia, la estructura de soporte de los devanados, la sujeción y el tiempo de despeje de las protecciones. Una declaración de que una unidad es “a prueba de cortocircuitos” sin referencia a las condiciones declaradas del sistema ofrece poco valor de ingeniería.

Las condiciones especiales requieren una construcción adaptada

Las instalaciones mineras y de túneles ilustran por qué las denominaciones de aplicación no pueden sustituir una definición detallada del servicio. La ventilación limitada, la alta humedad, el polvo conductor, las rutas de manipulación confinadas, las restricciones de terminación de cables y las atmósferas potencialmente peligrosas modifican la configuración requerida. La clasificación del equipo, los detalles de la envolvente, la construcción de la caja de cables, el método de protección y las condiciones de funcionamiento permitidas deben confirmarse frente a la evaluación de riesgos de la instalación. El título de un producto por sí solo no puede establecer la idoneidad para una ubicación con gases explosivos o polvo combustible.

Por ejemplo, una revisión de unTransformador minero antideflagrante puede incluir operación en alta tensión a 6 kV o 10 kV, requisitos de baja tensión como 380 V, 660 V o 1140 V, y la configuración de conexión requerida. Cuando un devanado de alta tensión tiene tomas de más o menos 5%, confirme si el procedimiento operativo previsto requiere la selección de tomas sin tensión o una función de regulación bajo carga; no son intercambiables. Una caja de conexión de cables de baja tensión con terminales secundarios accesibles puede permitir la reconexión específica del sitio, pero la disposición de terminales, el tamaño de entrada de cable, la configuración de prensaestopas, el radio de curvatura y las disposiciones de puesta a tierra deben coincidir con los cables reales.

Los límites de temperatura y altitud deben tratarse como datos de entrada de diseño. Una condición de referencia como una temperatura ambiente máxima de +40 degrees C, una media diaria de +25 degrees C, una media anual de +20 degrees C, un mínimo exterior de -20 degrees C, humedad relativa de hasta 95% a +25 degrees C y altitud no superior a 1,000 m solo tiene sentido cuando coincide con el registro del sitio. Cualquier desviación puede requerir un cálculo térmico revisado, características de aceite diferentes, distancias alteradas, sellado mejorado o una potencia declarada menor. La refrigeración natural por aceite y aire también depende de un espacio libre adecuado alrededor de los radiadores y de una disposición de instalación que no recircule el aire caliente de descarga.

El control de calidad es visible en los registros

La evaluación de un fabricante debe examinar la ruta documentada desde los planos aprobados hasta la liberación final de pruebas. Los registros de revisión de diseño establecen la configuración eléctrica y mecánica acordada. La trazabilidad de materiales ayuda a confirmar que el acero del núcleo, el conductor, el aislamiento, las boquillas, el aceite, el equipo de tomas y los accesorios de protección corresponden a la lista de materiales aprobada. Los controles de proceso tienen mayor importancia en etapas que no pueden inspeccionarse completamente después del montaje: aislamiento del conductor, compresión de devanados, soporte de conductores de salida, puesta a tierra del núcleo, secado al vacío, llenado de aceite y sellado final.

Las pruebas de rutina deben indicarse claramente, con informes vinculados a la unidad suministrada. Dependiendo del tipo de transformador y de la norma aplicable, la evidencia relevante puede incluir la verificación de relación y grupo vectorial, la medición de resistencia de devanados, la medición de impedancia y pérdidas con carga, la medición de pérdidas y corriente en vacío, pruebas de tensión aplicada, pruebas de tensión inducida, comprobaciones de resistencia de aislamiento y pruebas de fugas. El plan de aceptación debe identificar cualquier prueba adicional de tipo, especial o presenciada antes de iniciar la producción. Añadirlas después de montar la parte activa puede ser impracticable o modificar la secuencia de entrega.

Los valores de prueba requieren interpretación, no solo una aprobación. Las pérdidas afectan al coste operativo y a la disipación de calor. La impedancia afecta al servicio de falla y a la regulación de tensión. Las desviaciones de resistencia de devanados pueden indicar problemas de conexión o del conductor cuando se evalúan con corrección de temperatura. Una prueba fallida o limítrofe debe activar un proceso documentado de no conformidad, revisión de la causa raíz, acción correctiva y registro de repetición de prueba. Liberar equipos basándose en una desviación sin explicación genera una futura disputa en el sitio.

Evite fallos de interfaz antes del envío

Muchos problemas de transformadores se originan en interfaces fuera de la parte activa. Confirme las posiciones de terminales de alta y baja tensión, el marcado de fases, el tipo de boquilla, el acceso a la caja de cables, la ubicación del terminal neutro, las placas de puesta a tierra, los terminales de cableado de control, los contactos de alarma, la protección de ingreso de la caja de marshalling y los puntos de elevación frente a los planos civiles y eléctricos. La altura total instalada, la proyección de radiadores, la apertura de puertas, la capacidad de la grúa, el radio de giro de la ruta y la carga de cimentación pueden invalidar un diseño que por lo demás sea conforme.

El transporte debe planificarse con la misma disciplina. Determine si el aceite se envía dentro del tanque, por separado o parcialmente llenado; si las boquillas, radiadores, componentes del conservador y dispositivos de protección se desmontan para el transporte; y qué método de preservación con aire seco o nitrógeno se utiliza. Los indicadores de impacto pueden aportar evidencia útil cuando preocupa un transporte brusco, pero no sustituyen la inspección de recepción. A la llegada, inspeccione el estado del embalaje, la presión del tanque cuando corresponda, el nivel de aceite, los sellos, los accesorios, los daños de pintura y los indicadores de impacto antes de cerrar los registros de descarga.

La documentación de instalación debe establecer los valores de par de apriete, los requisitos de procesamiento de aceite, la disposición de puesta a tierra, las interfaces de ajustes de relés, las pruebas previas a la energización y las condiciones para energizar después del almacenamiento. Las pruebas dieléctricas del aceite, la resistencia de aislamiento, las comprobaciones de relación, la confirmación del grupo vectorial, las mediciones de resistencia de devanados, la inspección de boquillas y las pruebas funcionales de alarmas o disparos pueden ser adecuadas según el equipo y la duración del almacenamiento. La secuencia de puesta en servicio debe coordinarse con los ajustes de protección y la preparación de los equipos aguas abajo; energizar un transformador antes de controlar los circuitos asociados puede introducir riesgos evitables.

Compare la exposición durante el ciclo de vida, no solo el alcance inicial

El coste inicial de compra puede ocultar diferencias en pérdidas, mantenibilidad, repuestos, calidad de documentación y exposición a interrupciones. La comparación útil es la disposición instalada y operativa durante el periodo de servicio previsto. Considere el acceso a boquillas de repuesto, componentes de tomas, juntas, indicadores, ventiladores cuando estén instalados y aceite aislante compatible. Considere si el muestreo rutinario puede realizarse con seguridad, si los radiadores pueden aislarse para mantenimiento y si las conexiones de cables pueden inspeccionarse sin alterar equipos no relacionados.

La información de servicio debe ser lo suficientemente específica para respaldar diagnósticos futuros. Los planos conforme a obra, diagramas de conexión, certificados de prueba, manuales de instrucciones, listas de embalaje, programas de accesorios e instrucciones de preservación deben identificar el equipo real con número de serie. Un manual genérico no puede resolver años después un desacuerdo sobre posiciones de terminales, configuración de tomas, contactos de alarma o accesorios instalados.

La selección final debe basarse en una comparación técnica controlada en la que las desviaciones sean visibles. Cada excepción a la especificación eléctrica, las condiciones ambientales, el plan de pruebas, las dimensiones, los accesorios, la configuración de entrega o los requisitos de documentación necesita una disposición por escrito. Esta disciplina revela si dos cotizaciones son realmente equivalentes y garantiza que el fabricante de transformadores de potencia elegido se haya comprometido con las condiciones que afrontará el transformador instalado.
