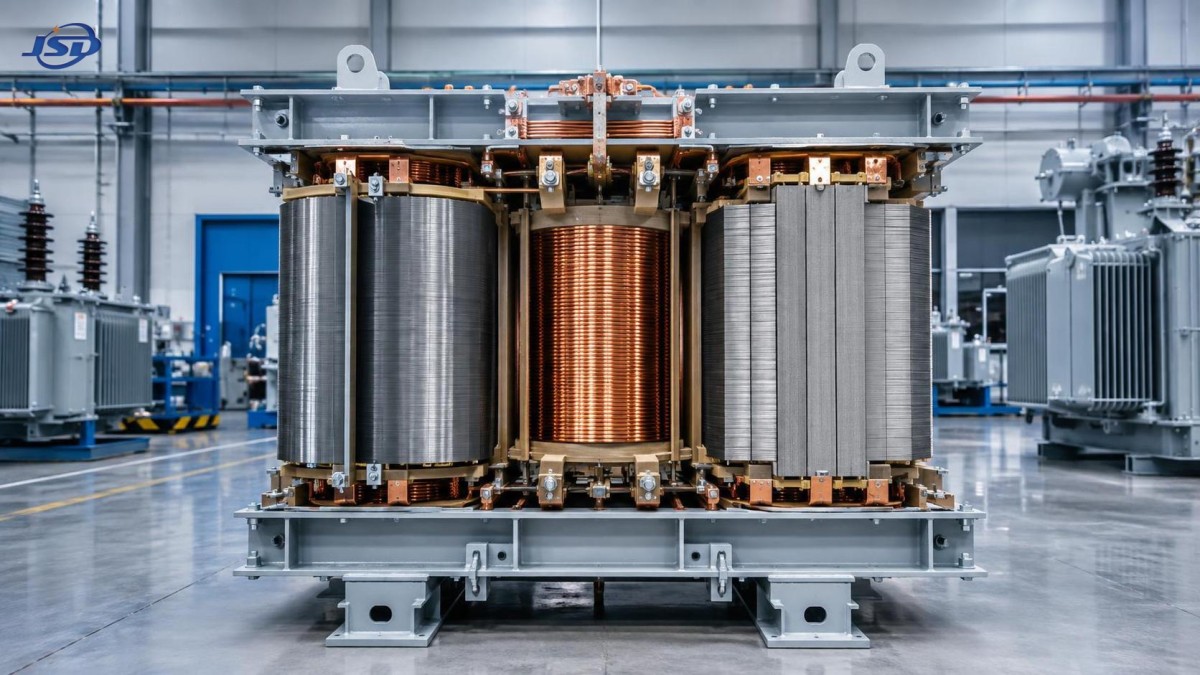

لماذا تحقق قلوب السبائك غير المتبلورة فاقدًا أقل في اللاحمل مقارنةً بالفولاذ السيليكوني

يقلل محول السبائك غير المتبلورة منخفض الفاقد من فاقد اللاحمل بصورة أساسية لأن مادة قلبه تتطلب طاقة أقل لعكس الاتجاه المغناطيسي خلال كل دورة للتيار المتردد. يبدأ الاختلاف على المستوى الذري. يتمتع الفولاذ السيليكوني ببنية بلورية منتظمة، بينما تُصلَّب السبيكة غير المتبلورة بسرعة لتتحول إلى شريط رقيق قبل أن تتشكل البلورات. تظل ذراتها في ترتيب غير منتظم، مما يمنح المادة مقاومة أقل بكثير لعمليات المغنطة وإزالة المغنطة المتكررة.

يوجد فاقد اللاحمل كلما كان المحول موصلاً بالتيار، حتى عندما يزود جانبه الثانوي حملاً قليلاً أو لا يزود أي حمل. ولذلك تحكمه بصورة رئيسية خصائص القلب والجهد المطبق والتردد وكثافة الفيض المغناطيسي وحالة المادة وجودة تجميع القلب. تكون لمقاومة اللفات تأثيرات محدودة على فئة الفاقد هذه. لذا يجب أن تركز المقارنة بين السبيكة غير المتبلورة والفولاذ السيليكوني على السلوك المغناطيسي بدلاً من القدرة المقننة وحدها.

تتطلب حركة المجالات المغناطيسية طاقة أقل

تحتوي المواد الحديدية المغناطيسية على مجالات مغناطيسية، وهي مناطق صغيرة تكون عزومها المغناطيسية مصطفة داخلياً. عند تطبيق جهد متردد على ملف المحول، يغير فيض القلب اتجاهه في كل نصف دورة. تتحرك جدران المجالات وتدور اتجاهات المجالات استجابة لذلك. وتتحول الطاقة المبذولة في هذه العملية المتكررة إلى فاقد هسترة.

صُمم الفولاذ السيليكوني الموجّه الحبيبات لتوجيه الفيض المغناطيسي بكفاءة على طول اتجاه الدرفلة. ولا يزال مادة فعالة لقلوب المحولات، لا سيما عندما تكون المتانة الميكانيكية وطرق المعالجة الراسخة وهندسة القلب المدمجة مهمة. ومع ذلك، فإن حبيباته البلورية وحدود الحبيبات والتباين البلوري تخلق حواجز أمام حركة المجالات. ويتطلب عكس المغنطة مجالاً مغناطيسياً قابلاً للقياس، يمثله المساحة المحصورة داخل حلقة هسترة المادة.

لا تمتلك السبيكة غير المتبلورة شبكة بلورية طويلة المدى ولا حدود حبيبات تقليدية. ويقلل غياب البنية البلورية المنتظمة من التباين المغناطيسي البلوري، لذلك تواجه المجالات المغناطيسية عوائق بنيوية ثابتة أقل عند إعادة توجيهها. وتكون حلقة الهسترة الخاصة بها ضيقة تبعاً لذلك. وتعني مساحة الحلقة الأصغر طاقة أقل مبددة في كل دورة مغنطة، مما يخفض مباشرة مكوّن الهسترة من فاقد اللاحمل.

تتسم هذه الخاصية المادية بأهمية خاصة لأن محول التوزيع قد يظل موصلاً بالتيار طوال معظم عمره التشغيلي. يرتفع فاقد الحمل وينخفض مع التيار، بينما يستمر فاقد القلب كلما وُجد الجهد المقنن. ولذلك يمكن أن يكون الانخفاض المحدود في الفاقد المستمر ذا أهمية تشغيلية خلال فترات التشغيل الطويلة.

الشرائط الرقيقة تحد من التيارات الدوامية المتداولة

يشمل فاقد القلب أيضاً فاقد التيارات الدوامية. إذ يستحث الفيض المتغير جهوداً داخل مادة القلب الموصلة نفسها. وتدفع هذه الجهود تيارات متداولة موضعية، ويستهلك تسخينها المقاومي الطاقة. ويتأثر فاقد التيارات الدوامية بشدة بسماكة الصفائح والمقاومية الكهربائية والتردد وكثافة الفيض.

تُجمع قلوب الفولاذ السيليكوني من صفائح معزولة لقطع مسارات التيار هذه. وهذا النهج فعال، لكن الصفائح المفردة أكثر سماكة بدرجة كبيرة من شريط المعدن غير المتبلور. وتُصنع السبيكة غير المتبلورة عادة على هيئة شريط رقيق جداً، ثم تُطلى بطبقة عازلة وتُلف لتكوين قلب. ويحد البعد القصير عبر الشريط بشكل حاد من المساحة المتاحة لحلقات التيار المستحثة.

تتميز تركيبة السبيكة غير المتبلورة أيضاً بمقاومية كهربائية مرتفعة نسبياً. وبالاقتران مع سماكة الشريط، تخفض هذه الخاصية مكوّن التيارات الدوامية دون الاعتماد فقط على العزل بين الصفائح. والنتيجة ميزة على مستوى المادة بدلاً من تحسين يتحقق فقط عبر تغيير التكوين الخارجي للمحول.

لا ينبغي النظر إلى أي من التأثيرين بمعزل عن الآخر. فقد تظل مادة منخفضة الهسترة معرضة لفقد غير ضروري بالتيارات الدوامية إذا تضرر عزل الشريط أو أُنشئت جسور موصلة أثناء تجميع القلب. وعلى العكس، لا تنتج الصفائح الرقيقة وحدها سلوك الهسترة المنخفض المرتبط بالمعدن غير المتبلور. وينشأ انخفاض فاقد اللاحمل من الجمع بين السلوك منخفض القوة القسرية والمقاومية المرتفعة والشريط المعزول الرقيق جداً.

تغير كثافة الفيض طبيعة المقارنة

لا تُختار السبيكة غير المتبلورة عادة بمجرد استبدال الفولاذ السيليكوني بكتلة متساوية من المادة. فكثافة فيض التشبع لديها أقل من درجات الفولاذ الكهربائي الشائعة. ولتجنب الاقتراب من التشبع عند الجهد المقنن، يستخدم تصميم المحول غالباً مساحة مقطع عرضي فعالة أكبر للقلب أو يعمل عند كثافة فيض أقل. وتؤثر هذه الهندسة في توزيع نافذة القلب وأبعاد اللفات وترتيب الخزان والسلوك الصوتي والكتلة الإجمالية.

يُعد هذا مصدراً شائعاً للمقارنات المضللة. فقد يكون لقلب أصغر من الفولاذ السيليكوني وقلب أكبر غير متبلور القدرة المقننة نفسها، لكن قد تختلف كثافات الفيض وتيارات الإثارة وقيود التصنيع بينهما. إن مقارنة قيم الفاقد بقدرة المحول kVA فقط تحجب الأساس الفعلي للتصميم. والمقارنة ذات الصلة هي بين محولات كاملة مختبرة تحت نفس شكل موجة الجهد والتردد ووضع مغير النقرات وحالة درجة الحرارة وطريقة الاختبار المطبقة.

تستحق حساسية الجهد الاهتمام أيضاً. يتناسب فيض القلب تقريباً مع الجهد المطبق مقسوماً على التردد. ويمكن للجهد الزائد المستمر أو التشغيل عند تردد منخفض أو تشوه جهد التوافقيات أن يزيد فيض الذروة ويرفع فاقد الإثارة. وبما أن التصاميم غير المتبلورة تُحسَّن غالباً حول كثافة فيض اسمية مضبوطة، فينبغي مراعاة ظروف الجهد في الموقع بدلاً من افتراض أنها مثالية.

لا تؤثر التوافقيات في كل آلية فقد بالطريقة نفسها. فمكونات الفيض ذات التردد الأعلى تميل إلى زيادة تأثيرات التيارات الدوامية، بينما يمكن لقمم شكل الموجة أن تدفع أجزاء موضعية من القلب إلى الاقتراب أكثر من التشبع. ولا تتنبأ نتيجة فاقد اللاحمل المنخفض عند التردد الأساسي تلقائياً بالسلوك تحت مصدر مشوه بشدة. وتظل نقطة اختبار فاقد اللاحمل المنشورة للمحول صالحة، لكن لا ينبغي اعتبارها تمثيلاً عاماً لكل شكل موجة.

يمكن لبناء القلب أن يحافظ على ميزة المادة أو يضعفها

الشريط غير المتبلور أرق وأكثر حساسية ميكانيكياً من صفائح الفولاذ السيليكوني التقليدية. ولذلك ترتبط تفاصيل التصنيع ارتباطاً مباشراً على نحو غير معتاد بالأداء النهائي. ويمكن للثني والتثقيب وضغط التثبيت المفرط والإجهاد الموضعي والمناولة الخشنة أن تُحدث حالات إجهاد غير مواتية مغناطيسياً. وتعيق هذه الإجهادات حركة المجالات وتزيد فاقد القلب أو الضوضاء المرتبطة بالتضيق المغناطيسي.

تستخدم العديد من قلوب المحولات غير المتبلورة ترتيبات القلوب الملفوفة أو القلوب المقطوعة لأن الشريط لا يمكن معالجته مثل الصفائح المختومة القياسية دون تأثير سلبي. وبعد القطع والتشكيل، قد يتطلب القلب معالجة حرارية مضبوطة لتخفيف الإجهاد الداخلي وتحقيق الخصائص المغناطيسية المقصودة. ثم يجب تجميع وصلات القلب بتراكب دقيق وإغلاق متسق. وتزيد الوصلة غير المغلقة جيداً الممانعة المغناطيسية الموضعية وترفع تيار المغنطة وقد تُحدث تركيزاً موضعياً للفيض.

كما أن النقل والتركيب مهمان. فقد تؤدي الصدمات الميكانيكية أو هياكل التثبيت الرخوة أو الاهتزاز المفرط إلى تغيير توزيع الإجهاد في القلب. ولا تسبب هذه المشكلات بالضرورة عطلاً كهربائياً فورياً، لكنها قد تحرف الصوت المسموع أو تيار اللاحمل عن القيم المتوقعة. وعند ظهور نتيجة فاقد لاحمل مرتفعة على نحو غير متوقع، ينبغي أن يميز التحقيق بين خطأ نظام الاختبار وتأثيرات شكل موجة الجهد وحالة وصلة القلب ومشكلات الإثارة المتعلقة باللفات والإجهاد الميكانيكي الناتج بعد التصنيع.

تحتاج أرقام الفاقد إلى أساس اختبار مشترك

يُقاس فاقد اللاحمل بتطبيق الجهد المقنن على أحد اللفات بينما يكون اللف الآخر مفتوحاً. وتشمل قدرة الدخل المقاسة فاقد القلب وقدراً صغيراً من فاقد اللفات الناتج عن تيار الإثارة. وبما أن تيار الإثارة منخفض نسبياً، يهيمن القلب على القياس، إلا أن إعداد الاختبار يظل مهماً. وينبغي تنظيم الجهد والتحكم في تشوه شكل الموجة واستخدام معدات قياس مناسبة لظروف معامل القدرة المنخفض.

ينبغي أن تحدد تقارير الاختبار بوضوح الجهد المقنن والتردد واللف الموصل ووضع مغير النقرات وتيار اللاحمل المقاس ودرجة الحرارة أو اتفاقية التصحيح المستخدمة. يصعب مقارنة القيم دون هذا السياق. ولا ينبغي تقييم محول مصمم لتردد معين مقارنةً بقيمة فقد تم الحصول عليها عند تردد آخر، كما أن القياس عند جهد مخفض لا يمكن أن يحل محل نتيجة فاقد اللاحمل عند الجهد المقنن.

انخفاض فاقد اللاحمل لا يلغي مفاضلات التصميم

تكون السبيكة غير المتبلورة أكثر إقناعاً حيث يظل المحول موصلاً بالتيار لفترات طويلة ولا يهيمن متوسط التحميل على إجمالي فاقد الطاقة. فالوحدة الموصلة باستمرار التي تخدم طلباً متقطعاً تمر بساعات طويلة يمثل فيها فاقد القلب حصة كبيرة من استهلاكها للطاقة. وحيث يكون التحميل مرتفعاً باستمرار، قد يكتسب فاقد اللفات وحجم الموصل وترتيب التبريد والممانعة وزناً أكبر في حساب الكفاءة الكلية.

يجب أيضاً تقييم الصوت بشكل منفصل عن فاقد اللاحمل. يسبب التضيق المغناطيسي تغيرات في الأبعاد مع تغير الفيض المغناطيسي، مولداً اهتزازاً يمكن أن ينتقل عبر القلب ونظام التثبيت والخزان وهيكل التركيب. ويؤثر اختيار المادة في هذا السلوك، لكن مستوى الصوت يعتمد أيضاً على هندسة القلب وقوة التجميع والرنين وبيئة التركيب. ويمكن لمحولين لهما قيم فاقد قلب متشابهة أن ينتجا نتائج صوتية مختلفة.

بالنسبة إلى منشآت الطاقة المتجددة والمنشآت المتصلة بالشبكة، ينبغي أن يأخذ اختيار المحول أيضاً في الحسبان ملف تشغيل المعدات المتصلة. إذ يمكن لمنشأة تخزين بالحاويات مثلنظام تخزين الطاقة بالحاويات المبردة بالسائل 1MW/2MWh أن تفرض تيارات شحن وتفريغ متغيرة، بينما قد يظل المحول المرتبط موصلاً بالتيار بين أحداث الإرسال. وتُقيَّم فائدة فاقد القلب من مدة بقائه موصلاً، بينما يجب تقييم فاقد النحاس من ملف التيار الفعلي والمحتوى التوافقي لنظام تحويل القدرة.

قراءة المواصفات دون المبالغة في النتيجة

لا تكون قيمة فاقد اللاحمل المنخفضة ذات معنى إلا عندما تنتمي إلى تصميم كامل ومتوافق. فمادة القلب وحدها لا تحدد أداء المحول. ويمكن للسبيكة غير المتبلورة نفسها أن تحقق نتائج مختلفة عند تغير مساحة مقطع القلب ونمط الوصلات وعملية التلدين وكثافة الفيض وتصميم اللفات وطريقة التثبيت. وبالمثل، يمكن أن يكون محول الفولاذ السيليكوني مصمماً جيداً ومناسباً عندما تحكم التصميمَ عوامل مثل الحجم المادي أو قيود الضوضاء أو واجب التحميل الزائد أو قيود التركيب القائمة.

والاستنتاج التقني الذي يمكن الدفاع عنه أضيق نطاقاً: تتمتع قلوب السبائك غير المتبلورة بميزة مادية كامنة في فاقد اللاحمل لأن بنيتها غير البلورية تقلل فاقد الهسترة، ولأن شرائطها الرقيقة عالية المقاومية تحد من التيارات الدوامية. ولا تُحفظ هذه الميزة إلا عندما يُصمم المحول وفقاً لكثافة فيض التشبع الأقل للمادة، وعندما تتجنب عمليات التصنيع والاختبار والنقل والتركيب إدخال إجهاد أو انحياز قياس يحجب الأداء المقصود.
