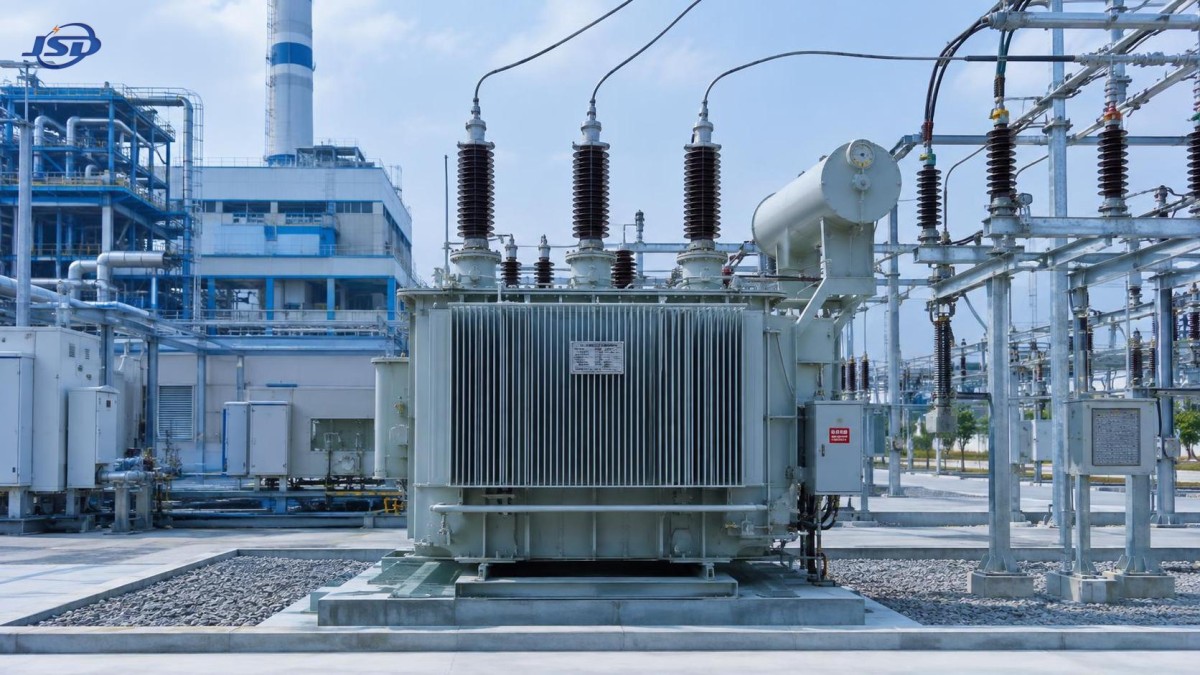

Para plantas industriais 24/7, as perdas em vazio podem aumentar silenciosamente os custos operacionais muito depois da instalação dos equipamentos. Um transformador de liga amorfa de baixas perdas oferece uma solução prática para melhorar a eficiência energética.
Ele pode ajudar os responsáveis pela decisão a reduzir o desperdício de eletricidade, mantendo uma distribuição de energia confiável. A questão real é se a economia de energia justifica o preço de compra inicial mais elevado.
Este artigo analisa como a tecnologia de liga amorfa afeta os custos do ciclo de vida, o desempenho operacional, o valor do investimento e as decisões de aquisição para instalações industriais em operação contínua.
Pode proporcionar economias relevantes para uma planta de operação contínua?
Sim. Em muitas instalações de operação contínua, perdas em vazio menores podem gerar economias relevantes, pois os transformadores permanecem energizados a cada hora, inclusive durante períodos de baixa demanda de produção.
Um transformador convencional consome energia sempre que seu núcleo é magnetizado. Esse consumo continua durante a noite, janelas de manutenção, trocas de turno, feriados e condições de operação com carga reduzida.
Para uma planta que opera ininterruptamente, o tempo anual de energização normalmente é próximo de 8.760 horas. Isso torna a perda permanente em vazio uma questão financeira, e não apenas uma especificação técnica.
O caso de negócio mais sólido geralmente surge quando os transformadores permanecem energizados, mas a carga real varia significativamente entre turnos, estações, linhas de produção ou fases de expansão da instalação.
Um transformador de liga amorfa de baixas perdas reduz as perdas no núcleo ao utilizar um núcleo metálico amorfo com menores perdas por histerese e correntes parasitas do que muitos projetos convencionais de aço elétrico.
Os responsáveis pela decisão não devem presumir que todas as instalações alcançarão resultados idênticos. As economias dependem do tamanho do transformador, dos valores reais de perda em vazio, das tarifas de eletricidade, das horas de operação e dos perfis de carga.
No entanto, plantas com requisitos de serviço ininterrupto frequentemente possuem o tempo de operação necessário para transformar reduções modestas em watts em economias significativas ao longo de vinte e cinco anos.
Por que as perdas em vazio são mais importantes do que muitos compradores esperam
As perdas do transformador geralmente são divididas em perdas em vazio e perdas em carga. Ambas são importantes, mas se comportam de modo diferente e devem ser avaliadas com base em premissas comerciais distintas.
A perda em vazio ocorre no núcleo magnético sempre que é aplicada tensão. Ela permanece relativamente constante, independentemente da produção do cliente ou da demanda elétrica a jusante.
A perda em carga ocorre principalmente nos enrolamentos e aumenta com a corrente. Ela se torna mais significativa quando um transformador opera com carga elevada por longos períodos.
As equipes de compras às vezes se concentram principalmente na eficiência nominal ou no preço de aquisição. Essa abordagem pode ignorar o fato de que um transformador levemente carregado ainda pode operar continuamente.
Uma planta com vários transformadores de distribuição pode acumular perdas em subestações, sistemas auxiliares, armazéns, estações de bombeamento, linhas de processo e infraestrutura de suporte de emergência.
Mesmo quando cada valor de perda individual parece pequeno, a operação contínua converte watts em quilowatts-hora todos os dias. A inflação do custo da eletricidade aumenta ainda mais a importância econômica dessas perdas.
Para o planejamento de capital, o valor relevante não é apenas a eficiência do transformador na carga nominal. É o custo total da energia consumida durante a vida operacional prevista da instalação.
Como estimar o valor anual da redução das perdas no núcleo
O cálculo básico é simples. Multiplique a redução da perda em vazio em quilowatts pelas horas anuais de energização e, em seguida, multiplique o resultado pelo custo de eletricidade aplicável.
Por exemplo, uma redução de 500 watts equivale a 0,5 quilowatts. Ao longo de 8.760 horas anuais, essa redução evita aproximadamente 4.380 quilowatts-hora de consumo de eletricidade.
Se a eletricidade fornecida custar USD 0,12 por quilowatt-hora, a economia anual seria de cerca de USD 526. O resultado aumenta onde as tarifas são mais altas.
Esse exemplo é intencionalmente simples. Uma avaliação séria de investimento deve incluir encargos de demanda, regras de capitalização de perdas, premissas de escalonamento de energia, tratamento tributário e incentivos locais de concessionárias.
Os compradores também devem comparar os valores reais testados ou garantidos de perda em vazio na tensão e frequência exigidas. Alegações genéricas de eficiência são insuficientes para avaliação financeira.
Ao avaliar diversos tamanhos de transformador, calcule as economias separadamente para cada potência nominal. Unidades maiores podem oferecer economias absolutas mais altas, enquanto unidades distribuídas menores podem proporcionar melhor flexibilidade de implantação.
A comparação final deve apresentar preço de compra, custo anual de energia, economias acumuladas projetadas, expectativas de manutenção, momento de substituição e riscos operacionais residuais em cenários realistas.
Quando a tecnologia de liga amorfa é a melhor opção
Os transformadores de liga amorfa são particularmente atrativos quando os equipamentos permanecem energizados por longos períodos e a carga média é moderada, em vez de se manter consistentemente próxima à capacidade nominal.
Plantas industriais com cronogramas de produção variáveis são candidatas comuns. Minas, instalações petroquímicas, plantas de processo, centros logísticos, sistemas de água e redes de suporte à energia renovável podem se encaixar nesse perfil.
Eles também podem ser adequados para instalações que planejam expansão por fases. Um transformador pode permanecer energizado por anos antes que a demanda a jusante alcance o nível de projeto esperado, aumentando a importância das perdas em vazio.
Data centers e hospitais exigem uma avaliação mais cuidadosa. Confiabilidade, arquitetura de redundância, condições harmônicas e coordenação de falhas podem ter peso igual ou maior do que a economia de energia.
Por outro lado, um transformador que permanece fortemente carregado quase continuamente pode exigir uma análise mais detalhada das perdas nos enrolamentos, do projeto de resfriamento, da impedância e do desempenho térmico, além das perdas no núcleo.
Portanto, a tecnologia deve ser selecionada conforme o perfil operacional, e não com base na premissa geral de que menores perdas em vazio sempre proporcionam o retorno mais rápido.
Um fornecedor competente deve modelar a instalação proposta utilizando dados específicos do local, incluindo padrões anuais de carga, variação de tensão, condições ambientais, qualidade da energia e planos futuros de capacidade.
Como comparar o preço de compra com o custo do ciclo de vida
A decisão relevante não é se uma unidade de liga amorfa custa mais inicialmente. A decisão relevante é se seu preço incremental é inferior às economias vitalícias descontadas.
Comece pelo prêmio de preço e, em seguida, estime a economia anual de energia decorrente da redução da perda em vazio. Utilize premissas conservadoras de preço da eletricidade, em vez de previsões otimistas elaboradas para justificar a aquisição.
Em seguida, escolha um período de avaliação financeira alinhado às expectativas de propriedade da planta. Para muitos ativos industriais, dez, quinze ou vinte e cinco anos oferecem um horizonte útil de planejamento.
Desconte as economias futuras usando a taxa mínima de retorno normal da organização. Isso permite que as equipes financeiras comparem investimentos em eficiência de transformadores com outros projetos de melhoria operacional.
Inclua a prevenção de substituição somente quando ela for justificável. Um transformador com melhor eficiência não possui automaticamente uma vida útil mais longa, a menos que qualidade de projeto, carga, instalação e manutenção sejam comparáveis.
Considere também os requisitos de capitalização das perdas em licitações. Alguns proprietários atribuem um valor monetário a cada watt de perda garantida, alterando o valor aparente das propostas concorrentes.
Para os responsáveis pela decisão, o resultado mais útil é uma tabela de sensibilidade transparente que mostre o retorno e o valor presente líquido em cenários de preço de eletricidade baixo, esperado e alto.
Quais verificações técnicas protegem a confiabilidade e o desempenho?
Baixa perda nunca deve ser aceita como substituta de uma engenharia sólida de transformadores. Plantas contínuas precisam de sistemas de isolamento confiáveis, resfriamento apropriado, resistência adequada a curto-circuito e qualidade de fabricação verificada.
Confirme a tensão primária exigida, tensão secundária, frequência, grupo vetorial, faixa de taps, condições de instalação e normas nacionais ou da concessionária aplicáveis antes de comparar as perdas.
Analise os valores garantidos de perda em vazio e perda em carga na proposta técnica. Pergunte se os valores são testados em rotina, testados por tipo ou apenas estimativas calculadas de projeto.
Unidades imersas em óleo exigem atenção especial ao fluido isolante, vedação, proteção do tanque, comportamento térmico, acessórios, limites de transporte e capacidade de manutenção no local.
Quando metas ambientais ou considerações de risco de incêndio forem importantes, os compradores podem avaliar fluidos isolantes biodegradáveis, como o óleo vegetal FR3, sujeitos aos requisitos técnicos específicos do projeto.
Para locais com harmônicas, partidas frequentes de motores, inversores de velocidade variável ou cargas não lineares, solicite uma análise da qualidade da energia. Essas condições podem afetar perdas, aquecimento e vida útil.
Por fim, verifique os controles de qualidade do fornecedor, a documentação de testes de fábrica, os termos de garantia, a disponibilidade de peças de reposição, o suporte em campo e referências de aplicações industriais comparáveis.
Uma opção prática de distribuição para alimentação industrial de 35kV
Para instalações que convertem o fornecimento da concessionária em média tensão para distribuição em baixa tensão na planta, a seleção do transformador deve equilibrar desempenho energético com capacidade, proteção, instalação e necessidades de serviço de longo prazo.
A Jinshida Electric Power Technology fornece umTransformador de Distribuição de Potência Imerso em Óleo 35kV/0.4kV para aplicações trifásicas que exigem conversão de tensão de 35kV para 0.4kV.
A faixa de capacidade disponível abrange de 50 a 5.000 kVA, proporcionando aos projetos industriais flexibilidade para adequar a potência do equipamento à demanda atual e ao crescimento planejado da instalação.
As perdas em vazio especificadas variam conforme a capacidade, começando em 210 watts para potências menores e aumentando com o tamanho do transformador. Os compradores devem adequar a potência selecionada à demanda medida no local.
O produto pode utilizar bobinas de cobre e oferece óleo vegetal FR3 opcional. Também atende a requisitos de 50Hz ou 60Hz e ajuste de tensão por comutador de taps sem carga.
Para picos operacionais de curta duração, o projeto com bobinas de cobre pode suportar sobrecarga de até 150 por cento da capacidade nominal por não mais que duas horas, com monitoramento da temperatura do óleo.
Sua eficiência declarada pode exceder 99 por cento, enquanto as opções de configuração para tensão, capacidade, frequência, grupo de conexão e perdas atendem aos requisitos de engenharia específicos do projeto.
Como as equipes de compras devem estruturar a licitação
Uma licitação de transformadores bem redigida impede que fornecedores ocultem premissas importantes de perdas em declarações genéricas de conformidade. Ela deve solicitar valores garantidos separados de perdas em vazio e em carga para cada potência oferecida.
Informe as horas anuais de energização usadas na avaliação comercial. Para uma instalação realmente 24/7, 8.760 horas normalmente é apropriado, a menos que paradas planejadas sejam documentadas e confiáveis.
Especifique claramente o método de valoração das perdas de eletricidade. Isso pode incluir preço da energia, taxa de escalonamento, fórmula de capitalização, taxa de desconto e período de avaliação financeira exigido.
Exija que os licitantes identifiquem por escrito o material do núcleo, o condutor do enrolamento, o fluido isolante, o método de resfriamento, os limites de elevação de temperatura, a impedância, a configuração de taps e as normas de teste de fábrica.
Solicite perdas garantidas com tolerâncias definidas e consequências para não conformidade. Os critérios de aceitação devem ser estabelecidos antes da emissão do pedido de compra, não após a entrega.
A avaliação também deve incluir prazo de entrega, restrições logísticas, suporte ao comissionamento, resposta de garantia, qualidade da documentação e a capacidade do fornecedor de apoiar expansões futuras.
Essa abordagem fornece às equipes de finanças, engenharia, operações e sustentabilidade uma base comum para comparar propostas sem reduzir a decisão de compra apenas ao preço de placa.
O que pode limitar o benefício financeiro?
A primeira limitação é o baixo tempo anual de energização. Se um transformador for desenergizado rotineiramente por longos períodos, as economias anuais em vazio serão menores do que prevê um modelo 24/7.
A segunda limitação é um transformador excessivamente grande. O sobredimensionamento pode criar perdas em vazio evitáveis e enfraquecer o caso de negócio, mesmo quando é selecionado um material de núcleo eficiente.
Uma terceira preocupação é focar exclusivamente na perda no núcleo, ignorando a perda em carga. Uma unidade fortemente carregada pode se beneficiar mais de um projeto otimizado de enrolamentos e desempenho térmico.
As condições de tensão do local também são importantes. A operação fora da faixa de tensão prevista pode afetar o comportamento de magnetização, as perdas, o nível sonoro e o estresse dos equipamentos.
As premissas de custo também exigem análise. Preços da eletricidade, horas de operação e volumes futuros de produção devem ser respaldados por dados operacionais, e não por estimativas amplas.
Por fim, um projeto de baixas perdas deve ser adquirido de um fabricante capaz de alcançar consistentemente o desempenho garantido. A baixa qualidade de construção pode eliminar as vantagens projetadas do ciclo de vida.
Essas limitações não enfraquecem o argumento em favor da tecnologia de liga amorfa. Elas demonstram por que uma análise disciplinada de engenharia e finanças é essencial antes de comprometer capital.
Tomando a decisão de investimento
Para muitas plantas 24/7, um transformador de liga amorfa de baixas perdas pode reduzir o consumo de eletricidade em vazio o suficiente para justificar seu prêmio inicial ao longo do ciclo de vida do ativo.
A oportunidade é mais forte quando os transformadores permanecem energizados continuamente, a carga varia, os custos de eletricidade são significativos e o comprador avalia o custo total de propriedade, e não apenas o preço de compra.
Os responsáveis pela decisão devem solicitar dados de perdas garantidas, modelar as economias anuais usando premissas operacionais reais, testar o resultado em relação a cenários financeiros e confirmar que os requisitos de confiabilidade permanecem plenamente atendidos.
Quando essas verificações sustentam o caso de negócio, menores perdas no núcleo tornam-se uma redução mensurável de custos operacionais e uma contribuição prática para os objetivos de eficiência energética industrial.
