Quais testes de fábrica são importantes para um gerador a diesel tipo aberto?

Quais testes de fábrica são importantes para um gerador a diesel tipo aberto?

Para equipes de controle de qualidade e segurança, os testes de fábrica são a primeira linha de defesa contra falhas dispendiosas do gerador e riscos operacionais. Um fabricante qualificado de geradores a diesel tipo aberto deve verificar o desempenho, as funções de proteção, a saída elétrica e a capacidade de carga antes da entrega. Este guia explica quais testes de fábrica são mais importantes, ajudando os compradores a avaliar a confiabilidade, a conformidade e a adequação do gerador para aplicações industriais e de infraestrutura exigentes.

Um gerador a diesel tipo aberto não é simplesmente um motor acoplado a um alternador. Trata-se de um sistema de energia integrado composto por motor a diesel, alternador, controlador, disjuntor, sistemas de combustível e arrefecimento, sistema de partida por bateria, chassi, fiação e dispositivos de proteção. Uma deficiência em qualquer uma dessas partes pode afetar o conjunto completo. Isto é particularmente relevante quando o gerador alimenta um transformador, chave de transferência automática, cargas de motor, quadro de distribuição ou rede temporária de obra.

Portanto, o teste de aceitação em fábrica (FAT) adequado deve responder a questões práticas: A unidade pode partir quando necessário? Mantém a tensão e a frequência sob cargas variáveis? Desarma com segurança em caso de falhas reais, em vez de gerar alarmes indevidos? O alternador instalado é adequado para a corrente de energização do transformador e outras cargas reativas? E os resultados são rastreáveis à máquina real, identificada por número de série, que está sendo entregue?

Comece pela base do teste, não por uma lista de verificação genérica

Antes de acompanhar qualquer teste, o comprador deve confirmar a potência nominal e o regime de operação acordados. As classificações de emergência, prime e contínua não são intercambiáveis. A aceitação de carga, a sobrecarga permitida, os intervalos de manutenção e as condições de temperatura podem variar conforme a definição da classificação e a especificação do projeto. A ISO 8528 é amplamente referenciada para grupos geradores, mas as partes aplicáveis exatas, os requisitos do local e as normas elétricas locais devem ser identificados no contrato, e não presumidos.

O registro de teste deve indicar, no mínimo, o modelo do gerador, os números de série do motor e do alternador, kW/kVA nominais, fator de potência, tensão, frequência, condições ambientais quando medidas, configuração do controlador e status de calibração dos instrumentos de teste. Um relatório de desempenho sem identificação da unidade tem valor limitado: pode comprovar que uma máquina semelhante foi testada, mas não que a máquina enviada foi aprovada.

Para projetos que envolvem transformadores, a especificação também deve definir a configuração de tensão, a filosofia de aterramento, o tratamento do neutro, o grupo vetorial do transformador quando relevante e se o gerador dará partida diretamente em cargas conectadas ao transformador. Esses detalhes influenciam o dimensionamento do alternador, o comportamento do regulador de tensão, os ajustes do disjuntor e a relevância do FAT.

Inspeções visuais, mecânicas e da fiação detectam falhas básicas, mas graves

Uma inspeção visual pode parecer elementar, mas frequentemente revela problemas que não podem ser corrigidos por um bom gráfico de banco de carga. As equipes de qualidade devem examinar as placas de identificação, etiquetas de classificação, pontos de içamento, soldas do chassi de base, coxins antivibração, proteções ao redor de peças rotativas, isolamento ou blindagem do escapamento quando fornecidos, roteamento das linhas de combustível, abraçadeiras das mangueiras, fixação da bateria e dispositivos de parada de emergência acessíveis.

Um gerador aberto possui componentes expostos por projeto; portanto, o acesso seguro e a proteção contra contato acidental exigem atenção especial. Verifique se os terminais dos cabos estão fechados conforme especificado, se os pontos de aterramento estão claramente marcados, se as portas do painel de controle fecham corretamente e se a fiação de potência está roteada longe de seções quentes do escapamento e de peças móveis. Terminais tubulares soltos, numeração de fios inconsistente, placas de prensa-cabos ausentes e suporte inadequado dos cabos não são defeitos meramente estéticos. Vibração e ciclos térmicos podem transformá-los em falhas intermitentes após a instalação.

As verificações mecânicas também devem incluir óleo do motor, líquido de arrefecimento, nível de combustível ou prontidão do sistema de combustível para o teste, condição das correias, folga do ventilador, integridade do radiador e sinais de vazamento durante e após a operação. Para uma unidade montada sobre skid, verifique se o chassi de base não apresenta deformação e se as restrições de transporte, quando fornecidas, não comprometem o isolamento normal contra vibração.

Testes de segurança elétrica: isolamento, continuidade e verificação de fases

Os testes elétricos devem ser realizados com um procedimento compreendido e isolamento seguro. O teste de resistência de isolamento é uma verificação essencial para enrolamentos do alternador, circuitos de saída e fiação de controle relevante. A tensão de teste, o critério de aceitação, a temperatura dos enrolamentos e os equipamentos desconectados para o teste são todos importantes. Um valor bruto de resistência de isolamento não é significativo se o método não estiver claro ou se equipamentos eletrônicos sensíveis permanecerem conectados.

A continuidade do aterramento de proteção deve ser verificada entre as partes condutivas expostas, o chassi do gerador, a barra de terra do painel e os terminais de aterramento designados. Isso não substitui o projeto de aterramento do local, mas confirma que o conjunto fabricado possui um caminho de proteção contínuo. A sequência de fases deve ser verificada nos terminais de saída, especialmente quando o gerador se destina à conexão com equipamentos de distribuição alimentados por transformador ou sistemas capazes de operar em paralelo. Uma sequência de fases invertida pode causar erros de rotação dos motores e atrasos no comissionamento.

A fábrica também deve confirmar a tensão e a frequência nominais de saída sem carga. Para um gerador trifásico, meça a tensão fase-fase e fase-neutro quando houver neutro disponível. Um desequilíbrio significativo sem carga merece investigação antes da aceitação da unidade, mesmo que ela pareça operar suavemente.

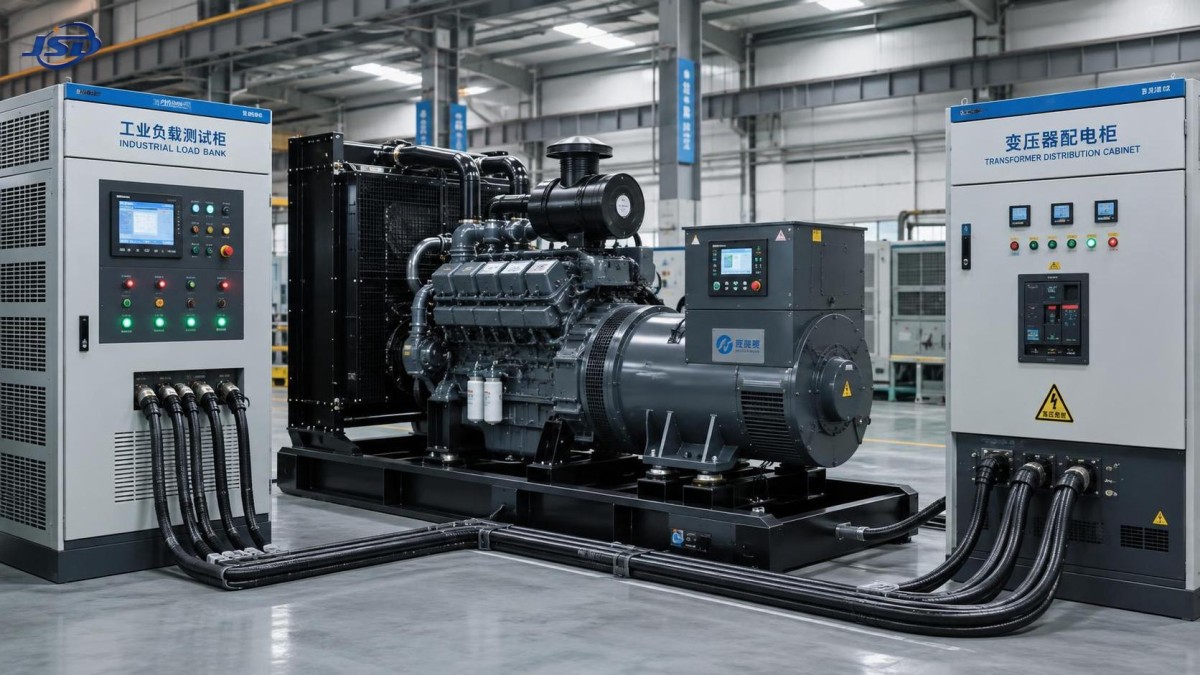

O teste com banco de carga é a principal comprovação do desempenho do gerador

O FAT mais útil é um teste de carga controlado com um banco de carga adequado. Ele demonstra que o regulador de velocidade do motor, o regulador automático de tensão (AVR), o alternador, o sistema de arrefecimento, o disjuntor e o controlador operam juntos sob demanda. A operação somente sem carga não pode expor fornecimento de combustível inadequado, superaquecimento, regulação instável, regulação de tensão deficiente ou um disjuntor que desarma prematuramente.

Um plano de teste normal geralmente inclui várias etapas de carga, como 25%, 50%, 75% e 100% da potência nominal contratada, mantidas por tempo suficiente para observar valores estáveis. A duração exata deve seguir a especificação de compra, a base de classificação e o procedimento aprovado do fabricante. Durante cada etapa, registre tensão, frequência, corrente por fase, kW, kVA, fator de potência quando disponível, pressão do óleo, temperatura do líquido de arrefecimento, condição de carregamento da bateria e fumaça, ruído, vibração ou vazamentos anormais.

A questão principal não é se todos os valores exibidos permanecem perfeitamente fixos. Um motor a diesel responde dinamicamente. O importante é se a tensão e a frequência permanecem dentro das tolerâncias acordadas para o conjunto e se a unidade se estabiliza de forma previsível após mudanças de carga. Os testes de aplicação e rejeição súbita de carga são especialmente reveladores, pois mostram a resposta do regulador de velocidade e do AVR. Analise o comportamento transitório registrado, em vez de se basear apenas na declaração de um técnico de que a resposta foi “normal”.

Os bancos de carga resistivos são práticos e amplamente utilizados, mas não reproduzem integralmente o comportamento de motores grandes, retificadores, sistemas UPS ou energização de transformadores. Se a instalação energizar um transformador a partir do gerador, a corrente de energização poderá criar uma queda de tensão de curta duração muito além da demanda representada por uma carga resistiva constante. A análise do projeto deve considerar a reatância subtransitória do alternador, a capacidade de excitação forçada do AVR, a impedância do gerador, o tamanho do transformador e a sequência de comutação prevista. Essa avaliação pode ser tão importante quanto o FAT de rotina.

Os testes de proteção devem verificar tanto a lógica de disparo quanto o desligamento seguro

Um gerador que produz uma saída elétrica aceitável, mas ignora uma falha real, não está pronto para operação. Os testes das funções de proteção devem abranger os dispositivos instalados no conjunto fornecido e a filosofia de controle do projeto. As funções típicas incluem parada de emergência, desligamento por sobrevelocidade, alarme ou desarme por baixa pressão de óleo, alarme ou desarme por alta temperatura do líquido de arrefecimento, indicação de baixa e alta tensão da bateria, lógica de falha de partida, proteção contra sobrecorrente e alarmes de tensão ou frequência anormais.

Nem toda proteção deve ser testada criando fisicamente uma condição destrutiva. Muitas podem ser verificadas por meio de simulação do controlador, substituição de sensores, entradas de teste ou procedimentos funcionais aprovados. O objetivo é demonstrar a sequência completa: detecção, alarme, ação do disjuntor quando aplicável, desligamento ou resfriamento do motor, indicação de falha e comportamento de reinicialização. As testemunhas devem observar se cada alarme é retido, se é registrado pelo controlador e se a causa continua identificável após um ciclo de desligamento e religamento.

O teste do disjuntor exige mais do que abrir e fechar o dispositivo. Confirme sua corrente nominal de carcaça e os ajustes de disparo em relação aos documentos de projeto, verifique os comandos locais e remotos, se fornecidos, e confira os intertravamentos. Quando uma chave de transferência automática ou painel de sincronização estiver fora do escopo do gerador, os sinais de interface ainda deverão ser verificados ponto a ponto. Muitos problemas de comissionamento surgem nessas interfaces: dois sistemas podem funcionar individualmente, mas usar contatos secos, lógica de partida ou configurações de neutro incompatíveis.

Testes de partida, controle e comunicação refletem condições reais de operação

Uma demonstração de partida a frio é mais útil do que observar um gerador que já foi aquecido para teste. A unidade deve demonstrar acionamento confiável, partida, aumento da pressão de óleo, transição estável de marcha lenta para velocidade nominal e carregamento da bateria. Se pré-aquecedores, aquecedores de água da camisa, aquecedores de combustível ou funções automáticas de exercício estiverem incluídos, sua operação deverá ser documentada. O clima real do local pode exigir avaliação adicional; uma operação de fábrica em condições amenas não pode, por si só, confirmar o desempenho no inverno.

Os testes de controle devem incluir partida/parada manual local, entrada de partida automática, comportamento de parada remota, parada de emergência e redefinição de alarmes. Para instalações monitoradas, valide a interface de comunicação e os pontos de dados exigidos. Uma conexão Modbus que apenas estabelece comunicação não é suficiente; a equipe do projeto precisa confirmar os registros, as definições de status, o mapeamento de alarmes e a sincronização de tempo necessários para o sistema de supervisão.

Isso é importante quando os geradores fazem parte de configurações híbridas de energia temporária. Um sistema de bateria montado em reboque pode reduzir cargas abruptas no diesel, atender períodos mais silenciosos e fornecer uma ponte de energia controlada durante a implantação. Por exemplo, oSistema Móvel de Armazenamento de Energia em Reboque de 100kW/215kWh foi projetado para carregamento por rede elétrica, solar PV e gerador a diesel, com PCS de 100 kW, saída AC de 400 V, baterias LiFePO4, controle BMS e EMS e suporte para operação em paralelo. Em tal configuração, a análise de fábrica deve abranger os limites de carregamento do gerador, as faixas de aceitação de frequência e tensão, a lógica de comunicação e a resposta a falhas entre os dois sistemas. Um FAT de gerador não pode validar toda a planta híbrida a menos que essas interfaces sejam incluídas no escopo acordado.

O que um dossiê FAT útil deve conter

A documentação final faz parte da entrega, não é algo secundário. Um dossiê robusto normalmente inclui a folha de dados aprovada, desenho de arranjo geral, diagrama elétrico, lista dos principais componentes, detalhes da placa de identificação, lista de verificação de inspeção, relatório de teste, identificação dos instrumentos, registro de configuração ou ajustes do controlador e manuais. Quaisquer desvios, retrabalhos, testes reprovados ou retestes devem ser visíveis no registro, e não removidos dele.

Também é prudente distinguir a verificação em fábrica dos testes de aceitação no local. O FAT confirma a qualidade da fabricação e o desempenho sob condições de fábrica. A aceitação no local deve confirmar aspectos específicos da instalação: ventilação, roteamento do escapamento, armazenamento de combustível, posicionamento da fundação ou do reboque, aterramento, dimensionamento dos cabos, interface do transformador, operação do ATS, cargas reais conectadas e requisitos locais de segurança. A aprovação em um não elimina a necessidade do outro.

Avalie a disciplina de testes do fabricante, não apenas o resultado de aprovação

Ao avaliar um fabricante de geradores a diesel tipo aberto, as equipes de qualidade devem procurar um controle repetível de todo o processo: inspeção de entrada de componentes críticos, verificações de montagem, equipamentos de teste calibrados, ações corretivas documentadas, rastreabilidade e técnicos capazes de explicar os resultados. Um teste apressado com leituras incompletas pode ser mais preocupante do que um problema menor encontrado e corrigido de forma transparente.

Para projetos de energia que combinam geradores, transformadores, equipamentos de distribuição e ativos emergentes de armazenamento de energia, os fornecedores mais confiáveis tratam as interfaces como responsabilidades de engenharia, e não como exclusões comerciais. A Jinshida Electric Power Technology Co., Ltd. aplica essa perspectiva em seu trabalho com equipamentos de transmissão e distribuição de energia, apoiada por equipes técnicas, processos avançados de fabricação e gestão rigorosa da qualidade. O suporte de energia estável depende não apenas do desempenho de cada equipamento, mas também de como a proteção, a compatibilidade de tensão, o monitoramento e as sequências de operação são verificados em conjunto.

Antes da liberação para envio, solicite antecipadamente o procedimento FAT aprovado, identifique os testes que devem ser acompanhados e alinhe o escopo de teste às cargas reais a jusante. Para um gerador que alimenta um transformador ou um sistema híbrido de energia, a pergunta mais valiosa não é simplesmente “Ele atingiu a potência nominal?” É se a máquina testada, com seus ajustes e interfaces documentados, pode se comportar de maneira segura e previsível no sistema de energia que foi adquirida para suportar.
