ما اختبارات المصنع المهمة لمولد ديزل من النوع المفتوح؟

ما اختبارات المصنع المهمة لمولد ديزل من النوع المفتوح؟

بالنسبة لفرق مراقبة الجودة والسلامة، يُعد الاختبار في المصنع خط الدفاع الأول ضد أعطال المولدات المكلفة والمخاطر التشغيلية. يجب على الشركة المصنعة المؤهلة لمولدات الديزل من النوع المفتوح التحقق من الأداء ووظائف الحماية والخرج الكهربائي وقدرة التحميل قبل التسليم. يوضح هذا الدليل اختبارات المصنع الأكثر أهمية، لمساعدة المشترين على تقييم موثوقية المولد وامتثاله وملاءمته للتطبيقات الصناعية وتطبيقات البنية التحتية المتطلبة.

مولد الديزل من النوع المفتوح ليس مجرد محرك مقترن بمولد كهربائي. بل هو نظام طاقة متكامل يشتمل على محرك الديزل والمولد الكهربائي ووحدة التحكم وقاطع الدائرة وترتيبات الوقود والتبريد ونظام بدء التشغيل بالبطارية والهيكل والأسلاك وأجهزة الحماية. ويمكن أن يؤثر الضعف في أي من هذه الأجزاء على المجموعة الكاملة. ويكون ذلك ذا أهمية خاصة عندما يغذي المولد محولاً أو مفتاح تحويل تلقائي أو أحمال محركات أو لوحة توزيع أو شبكة موقع مؤقتة.

لذلك ينبغي أن يجيب اختبار القبول المناسب في المصنع (FAT) عن أسئلة عملية: هل يمكن للوحدة أن تبدأ التشغيل عند الحاجة؟ هل تحافظ على الجهد والتردد تحت الأحمال المتغيرة؟ هل ستفصل بأمان عند الأعطال الحقيقية بدلاً من الإنذارات الكاذبة؟ هل المولد الكهربائي المركب مناسب لتيار اندفاع المحول والأحمال التفاعلية الأخرى؟ وهل النتائج قابلة للتتبع إلى الماكينة الفعلية ذات الرقم التسلسلي التي سيتم تسليمها؟

ابدأ بأساس الاختبار، وليس بقائمة تحقق عامة

قبل مشاهدة أي اختبار، ينبغي للمشتري تأكيد القدرة المتفق عليها ونمط التشغيل. إن تصنيفات الاستعداد والتشغيل الأساسي والتشغيل المستمر ليست قابلة للاستبدال. وقد يختلف قبول الحمل والحمل الزائد المسموح به وفترات الصيانة وظروف درجة الحرارة تبعاً لتعريف التصنيف ومواصفات المشروع. يُشار على نطاق واسع إلى ISO 8528 لمجموعات التوليد، ولكن يجب تحديد الأجزاء الدقيقة المطبقة ومتطلبات الموقع والقواعد الكهربائية المحلية في العقد بدلاً من افتراضها.

يجب أن يتضمن سجل الاختبار، كحد أدنى، طراز المولد والأرقام التسلسلية للمحرك والمولد الكهربائي والقدرة الاسمية kW/kVA ومعامل القدرة والجهد والتردد والظروف المحيطة عند قياسها وتكوين وحدة التحكم وحالة معايرة أجهزة الاختبار. يكون تقرير الأداء بلا تحديد هوية الوحدة ذا قيمة محدودة: فقد يثبت اختبار ماكينة مماثلة، وليس اجتياز الماكينة المشحونة للاختبار.

بالنسبة للمشاريع التي تتضمن محولات، ينبغي أن تحدد المواصفات أيضاً ترتيب الجهد وفلسفة التأريض ومعالجة المحايد ومجموعة المتجهات للمحول عند الاقتضاء، وما إذا كان المولد سيبدأ الأحمال المتصلة بالمحول مباشرة. تؤثر هذه التفاصيل في تحجيم المولد الكهربائي وسلوك منظم الجهد وإعدادات القاطع ومدى جدوى اختبار FAT.

الفحوصات البصرية والميكانيكية وفحوصات الأسلاك تكشف العيوب الأساسية لكنها الخطيرة

قد يبدو الفحص البصري أمراً أساسياً، لكنه غالباً ما يكشف عن مشكلات لا يمكن لمخطط جيد لبنك الأحمال تصحيحها. ينبغي لفرق الجودة فحص لوحات البيانات وملصقات التصنيف ونقاط الرفع ولحامات الهيكل القاعدي وحوامل مقاومة الاهتزاز والحواجز حول الأجزاء الدوارة وعزل العادم أو تدريعته عند توريده ومسارات خطوط الوقود ومشابك الخراطيم وتثبيت البطارية وأجهزة الإيقاف الطارئ المتاحة.

يحتوي المولد المفتوح على مكونات مكشوفة بحكم التصميم، ولذلك تتطلب سهولة الوصول الآمن والحماية من التلامس العرضي اهتماماً دقيقاً. تحقق من أن أطراف الكابلات محاطة كما هو محدد، وأن نقاط التأريض محددة بوضوح، وأن أبواب لوحة التحكم تُغلق بشكل صحيح، وأن أسلاك القدرة بعيدة عن أقسام العادم الساخنة والأجزاء المتحركة. إن النهايات المضغوطة غير المحكمة وترقيم الأسلاك غير المتسق وصفائح مداخل الكابلات المفقودة ودعم الكابلات الضعيف ليست عيوباً شكلية. إذ يمكن أن تحولها الاهتزازات والدورات الحرارية إلى أعطال متقطعة بعد التركيب.

ينبغي أن تشمل الفحوصات الميكانيكية أيضاً زيت المحرك وسائل التبريد ومستوى الوقود أو جاهزية نظام الوقود للاختبار وحالة السيور وخلوص المروحة وسلامة المبرد وعلامات التسرب أثناء التشغيل وبعده. وبالنسبة للوحدة المثبتة على قاعدة انزلاقية، تحقق من عدم وجود تشوه في الهيكل القاعدي ومن أن قيود النقل، إن وُجدت، لا تضر بعزل الاهتزاز الطبيعي.

اختبارات السلامة الكهربائية: العزل والاستمرارية والتحقق من الأطوار

يجب إجراء الاختبارات الكهربائية وفق إجراء مفهوم وعزل آمن. يُعد اختبار مقاومة العزل فحصاً أساسياً لملفات المولد الكهربائي ودوائر الخرج وأسلاك التحكم ذات الصلة. وتهم جميعاً قيمة جهد الاختبار ومعيار القبول ودرجة حرارة الملفات والمعدات المفصولة للاختبار. لا تكون قيمة مقاومة العزل الخام ذات معنى إذا كانت الطريقة غير واضحة أو إذا تُركت معدات إلكترونية حساسة متصلة.

ينبغي فحص استمرارية التأريض الوقائي بين الأجزاء الموصلة المكشوفة وهيكل المولد وقضيب تأريض اللوحة وأطراف التأريض المحددة. لا يحل ذلك محل تصميم تأريض الموقع، لكنه يؤكد أن التجميعة المصنعة في المصنع لها مسار حماية مستمر. ينبغي التحقق من تسلسل الأطوار عند أطراف الخرج، خصوصاً عندما يكون المولد مخصصاً للاتصال بمعدات توزيع تغذى من محول أو بأنظمة قابلة للتوازي. قد يؤدي انعكاس تسلسل الأطوار إلى أخطاء في دوران المحرك وتأخيرات في التشغيل الأولي.

ينبغي للمصنع أيضاً تأكيد جهد الخرج الاسمي والتردد عند عدم وجود حمل. بالنسبة إلى مولد ثلاثي الأطوار، قس الجهد بين الأطوار والجهد بين الطور والمحايد حيثما يتوفر محايد. يستحق عدم الاتزان الكبير عند عدم وجود حمل التحقيق قبل قبول الوحدة، حتى لو بدا أنها تعمل بسلاسة.

اختبار بنك الأحمال هو الدليل الأساسي على أداء المولد

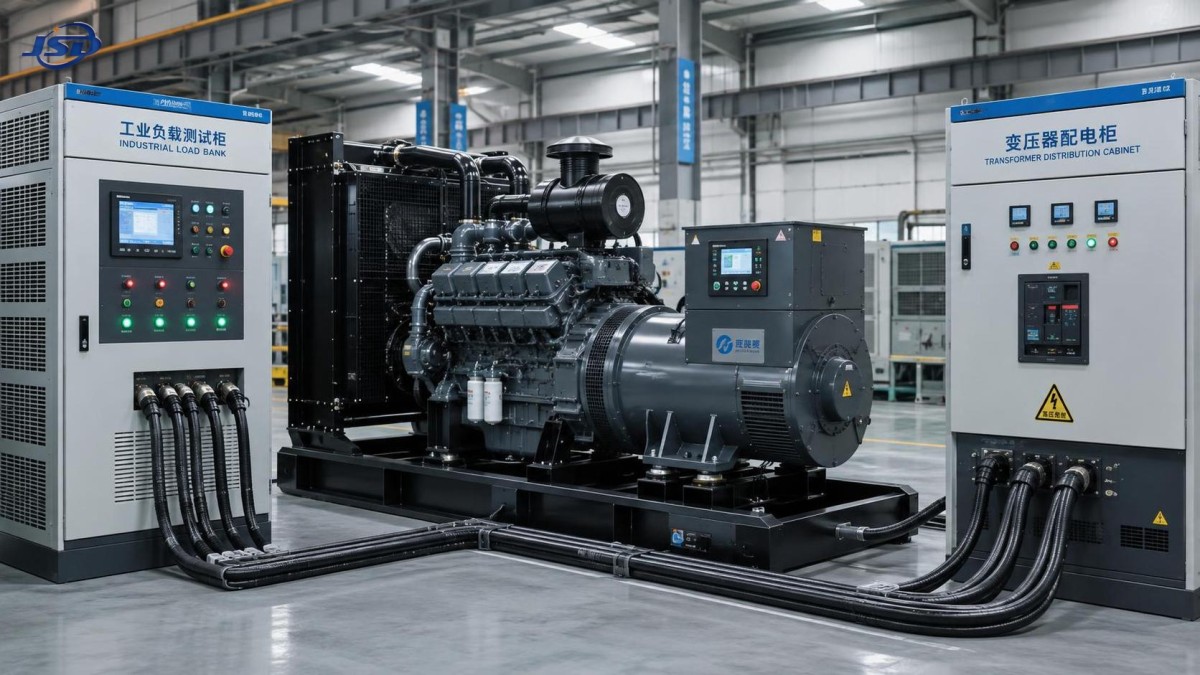

إن أكثر اختبارات FAT فائدة هو اختبار حمل محكوم باستخدام بنك أحمال مناسب. فهو يثبت أن منظم سرعة المحرك ومنظم الجهد التلقائي (AVR) والمولد الكهربائي ونظام التبريد والقاطع ووحدة التحكم تعمل معاً تحت الطلب. لا يمكن للتشغيل دون حمل وحده أن يكشف عن قصور إمداد الوقود أو ارتفاع الحرارة أو عدم استقرار تنظيم السرعة أو ضعف تنظيم الجهد أو قاطع دائرة يفصل مبكراً.

تتضمن خطة الاختبار المعتادة عدة خطوات للحمل، مثل 25% و50% و75% و100% من القدرة المتعاقد عليها، مع الاحتفاظ بكل منها لفترة كافية لمراقبة القيم المستقرة. ينبغي أن تتبع المدة الدقيقة مواصفات الشراء وأساس التصنيف وإجراء الشركة المصنعة المعتمد. خلال كل خطوة، سجّل الجهد والتردد والتيار لكل طور وkW وkVA ومعامل القدرة عند توفره وضغط الزيت ودرجة حرارة سائل التبريد وحالة شحن البطارية وأي دخان أو ضوضاء أو اهتزاز أو تسرب غير طبيعي.

السؤال الأساسي ليس ما إذا كانت كل قيمة معروضة ثابتة تماماً. يستجيب محرك الديزل بشكل ديناميكي. المهم هو ما إذا كان الجهد والتردد يظلان ضمن التفاوتات المتفق عليها للمجموعة، وما إذا كانت الوحدة تستقر بصورة متوقعة بعد تغيرات الحمل. وتكشف اختبارات تطبيق الحمل المفاجئ ورفضه بشكل خاص، لأنها تُظهر استجابة منظم السرعة وAVR. راجع السلوك العابر المسجل بدلاً من الاعتماد فقط على إفادة الفني بأن الاستجابة كانت “طبيعية”.

تُعد بنوك الأحمال المقاومة عملية ومستخدمة على نطاق واسع، لكنها لا تعيد إنتاج سلوك المحركات الكبيرة أو المقومات أو أنظمة UPS أو تغذية المحول بالطاقة بالكامل. إذا كان التركيب سيغذي محولاً من المولد، فقد يتسبب تيار الاندفاع في انخفاض جهد قصير المدة يتجاوز بكثير الطلب الذي يمثله التحميل المقاوم المستقر. ينبغي أن تأخذ مراجعة التصميم في الاعتبار مفاعلة المولد الكهربائي دون العابرة وقدرة إجبار AVR ومعاوقة المولد وحجم المحول وتسلسل التبديل المقصود. وقد يكون هذا التقييم مهماً بقدر أهمية اختبار FAT الروتيني.

يجب أن يتحقق اختبار الحماية من منطق الفصل والإيقاف الآمن معاً

المولد الذي ينتج خرجاً كهربائياً مقبولاً لكنه يتجاهل عطلاً حقيقياً ليس جاهزاً للخدمة. ينبغي أن يغطي اختبار وظائف الحماية الأجهزة المركبة على المجموعة الموردة وفلسفة التحكم الخاصة بالمشروع. تشمل الوظائف النموذجية الإيقاف الطارئ وإيقاف السرعة الزائدة وإنذار أو فصل انخفاض ضغط الزيت وإنذار أو فصل ارتفاع درجة حرارة سائل التبريد ومؤشر انخفاض وارتفاع جهد البطارية ومنطق فشل البدء وحماية التيار الزائد وإنذارات الجهد أو التردد غير الطبيعي.

ليس من الضروري اختبار كل حماية من خلال إحداث حالة مدمرة فعلياً. يمكن التحقق من كثير منها عبر محاكاة وحدة التحكم أو استبدال المستشعر أو مداخل الاختبار أو الإجراءات الوظيفية المعتمدة. الغرض هو إثبات التسلسل الكامل: الكشف والإنذار وعمل القاطع عند الاقتضاء وإيقاف المحرك أو تبريده ومؤشر العطل وسلوك إعادة الضبط. ينبغي للمشاهدين ملاحظة ما إذا كان كل إنذار مثبتاً، وما إذا كانت وحدة التحكم تسجله، وما إذا كان السبب يظل قابلاً للتحديد بعد دورة طاقة.

يستحق اختبار القاطع أكثر من مجرد فتح الجهاز وإغلاقه. أكد تصنيف إطاره وإعدادات الفصل وفق وثائق التصميم، وتحقق من الأوامر المحلية والبعيدة إن وُفرت، وافحص التعشيقات. عندما يكون مفتاح التحويل التلقائي أو لوحة المزامنة خارج نطاق المولد، ينبغي مع ذلك فحص إشارات الواجهة نقطة بنقطة. تنشأ مشكلات تشغيل أولي كثيرة عند هذه الحدود: قد يعمل نظامان بشكل منفرد، لكنهما يستخدمان تلامسات جافة أو منطق بدء أو ترتيبات محايد غير متوافقة.

تعكس اختبارات البدء والتحكم والاتصالات ظروف التشغيل الفعلية

إن عرض البدء على البارد أكثر فائدة من مراقبة مولد سبق تسخينه للاختبار. ينبغي أن تُظهر الوحدة تدويراً وبدءاً موثوقين وتكوّن ضغط الزيت وانتقالاً مستقراً من سرعة الخمول إلى السرعة المقننة وشحن البطارية. إذا كانت السخانات المسبقة أو سخانات ماء غلاف المحرك أو سخانات الوقود أو وظائف التشغيل التلقائي الدوري مشمولة، فينبغي توثيق تشغيلها. قد يتطلب مناخ الموقع الفعلي تقييماً إضافياً؛ إذ لا يمكن لتشغيل في المصنع في ظروف معتدلة أن يؤكد بمفرده الأداء الشتوي.

ينبغي أن تشمل اختبارات التحكم البدء/الإيقاف اليدوي المحلي وإدخال البدء التلقائي وسلوك الإيقاف عن بعد والإيقاف الطارئ وإعادة ضبط الإنذار. بالنسبة للمنشآت المراقبة، تحقق من واجهة الاتصال المطلوبة ونقاط البيانات. لا يكفي اتصال Modbus الذي ينشئ الاتصال فحسب؛ إذ يحتاج فريق المشروع إلى تأكيد السجلات وتعريفات الحالة وتعيين الإنذارات ومزامنة الوقت التي يتطلبها نظام الإشراف.

ويهم ذلك عندما تكون المولدات جزءاً من ترتيبات طاقة مؤقتة هجينة. يمكن لنظام بطاريات مثبت على مقطورة أن يقلل التحميل المفاجئ على الديزل، ويدعم الفترات الأكثر هدوءاً، ويوفر جسراً للطاقة محكوماً أثناء النشر. على سبيل المثال، صُممنظام تخزين الطاقة المتنقل بالمقطورة 100kW/215kWh للشحن من الشبكة والطاقة الشمسية الكهروضوئية ومولدات الديزل، مع PCS بقدرة 100 kW وخرج تيار متردد 400 V وبطاريات LiFePO4 وتحكم BMS وEMS ودعم التشغيل المتوازي. في مثل هذا الترتيب، ينبغي أن تمتد مراجعة المصنع إلى حدود شحن المولد ونوافذ قبول التردد والجهد ومنطق الاتصالات واستجابة الأعطال بين النظامين. لا يمكن لاختبار FAT للمولد التحقق من المحطة الهجينة الكاملة ما لم تكن تلك الواجهات مشمولة في النطاق المتفق عليه.

ما الذي يجب أن يتضمنه ملف FAT المفيد

الوثائق النهائية جزء من التسليم وليست فكرة لاحقة. يتضمن الملف المتين عادةً ورقة البيانات المعتمدة ورسم الترتيب العام ومخطط الأسلاك وقائمة المكونات الرئيسية وتفاصيل لوحة البيانات وقائمة الفحص وتقرير الاختبار وتحديد أجهزة القياس وسجل تكوين أو إعدادات وحدة التحكم والأدلة. ينبغي أن تظهر في السجل أي انحرافات أو إعادة عمل أو اختبار فاشل أو إعادة اختبار، بدلاً من حذفها منه.

من الحكمة أيضاً التمييز بين تحقق المصنع واختبار القبول في الموقع. يؤكد FAT جودة الصنعة والأداء في ظروف المصنع. وينبغي أن يؤكد القبول في الموقع الأمور الخاصة بالتركيب: التهوية ومسار العادم وتخزين الوقود ووضع الأساس أو المقطورة والتأريض وتحجيم الكابلات وواجهة المحول وتشغيل ATS والأحمال الفعلية المتصلة ومتطلبات السلامة المحلية. اجتياز أحدهما لا يلغي الحاجة إلى الآخر.

قيّم انضباط الشركة المصنعة في الاختبار، وليس مجرد نتيجة الاجتياز

عند تقييم الشركة المصنعة لمولدات الديزل من النوع المفتوح، ينبغي لفرق الجودة البحث عن تحكم قابل للتكرار في العملية الكاملة: فحص وارد للمكونات الحرجة وفحوصات التجميع وأجهزة اختبار معايرة وإجراءات تصحيحية موثقة وقابلية التتبع وفنيين يمكنهم شرح النتائج. قد يكون الاختبار المتسرع بقراءات غير مكتملة أكثر إثارة للقلق من مشكلة طفيفة يتم اكتشافها وتصحيحها بشفافية.

بالنسبة لمشروعات الطاقة التي تجمع بين المولدات والمحولات ومعدات التوزيع وأصول تخزين الطاقة الناشئة، يتعامل الموردون الأكثر موثوقية مع الواجهات بوصفها مسؤوليات هندسية وليست استثناءات تجارية. تطبق Jinshida Electric Power Technology Co., Ltd. هذا المنظور من خلال عملها في معدات نقل وتوزيع الطاقة، بدعم من فرق فنية وعمليات تصنيع متقدمة وإدارة جودة صارمة. لا يعتمد دعم الطاقة المستقر على أداء المعدات الفردية فحسب، بل يعتمد أيضاً على كيفية التحقق معاً من الحماية وتوافق الجهد والمراقبة وتسلسلات التشغيل.

قبل الإفراج للشحن، اطلب إجراء FAT المعتمد مسبقاً، وحدد الاختبارات التي يجب مشاهدتها، ونسّق نطاق الاختبار مع الأحمال الفعلية اللاحقة. بالنسبة لمولد يغذي محولاً أو نظام طاقة هجيناً، فإن السؤال الأكثر قيمة ليس ببساطة “هل وصل إلى القدرة المقننة؟” بل ما إذا كانت الماكينة المختبرة، بإعداداتها وواجهاتها الموثقة، قادرة على التصرف بأمان وبشكل متوقع ضمن نظام الطاقة الذي تم شراؤها لدعمه.
