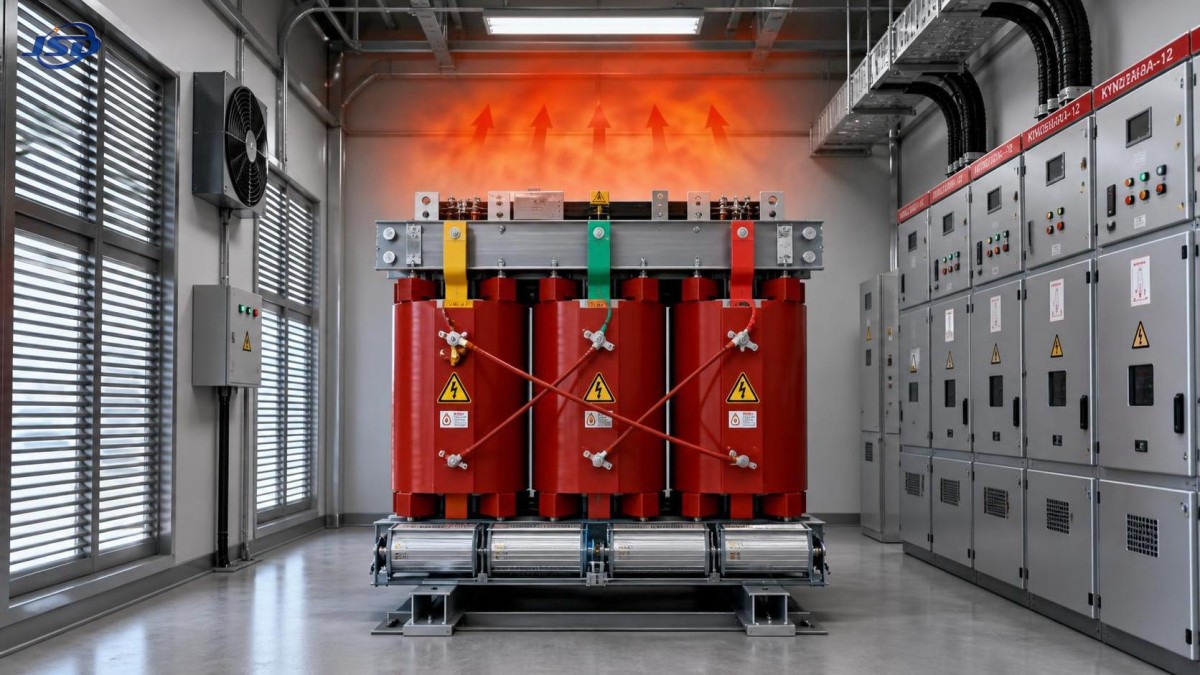

Por que um transformador interno superaquece em uma sala fechada

Por que um transformador interno superaquece em uma sala fechada

Quando um transformador interno opera quente em uma sala fechada, o problema raramente é misterioso. Na maioria das situações em campo, o calor não está sendo removido tão rapidamente quanto é gerado. Isso parece simples, mas as razões por trás disso nem sempre são simples. Uma sala pode parecer adequada no papel e ainda assim reter calor durante a operação real. Um transformador pode estar operando dentro dos limites da placa de identificação e ainda assim superaquecer porque a temperatura ambiente já está muito alta. Às vezes, a unidade está em boas condições e a sala é a verdadeira causa do problema. Às vezes, ocorre o contrário.

Para as equipes de manutenção, a questão prática não é apenas “por que está quente?”, mas “o que está gerando calor mais rapidamente do que o normal e o que está impedindo que o calor saia da sala do transformador?”. Essa distinção é importante, porque substituir sensores ou limpar terminais não resolverá um problema de ventilação, assim como adicionar ventiladores não corrigirá um enrolamento sobrecarregado.

Um transformador interno depende muito das condições ao seu redor. Em uma sala fechada, a convecção natural é fraca, o ar quente se acumula próximo à parte superior do invólucro e o transformador começa a operar em seu próprio calor de exaustão. Quando isso acontece, a temperatura do enrolamento aumenta mais rapidamente, o isolamento envelhece mais rapidamente e até mesmo variações normais de carga podem levar a unidade a condições de alarme ou desligamento.

A primeira coisa a verificar: o problema está na própria sala?

No trabalho de pós-venda, um dos equívocos mais comuns é presumir que uma sala fechada é aceitável desde que haja espaço físico suficiente ao redor do transformador. Espaço, por si só, não é ventilação. Se não houver uma entrada de ar eficaz, uma rota de saída para o ar quente ou troca de ar mecânica, a sala se torna uma caixa de calor. Isso é especialmente comum em projetos de retrofit, nos quais um transformador é instalado em uma sala elétrica existente que nunca foi projetada para a rejeição contínua de calor.

Uma indicação rápida em campo é a diferença entre a temperatura da sala e a temperatura da superfície do transformador. Se a sala parecer incomumente quente antes mesmo de você se aproximar da unidade, o transformador pode estar superaquecendo porque a condição ambiente já está fora de uma faixa operacional confortável. Outra indicação é observar se a sala esfria lentamente depois que a carga diminui. Uma sala que permanece quente muito tempo após o pico de demanda geralmente apresenta fluxo de ar insuficiente, e não apenas um breve problema de carga.

Portas mantidas fechadas para controle de poeira, segurança ou redução de ruído frequentemente pioram a situação. O mesmo ocorre com venezianas bloqueadas, valas de cabos que restringem a movimentação do ar e tetos falsos que retêm o calor ascendente. Em alguns locais, a equipe de manutenção descobre que os ventiladores de exaustão existem, mas são subdimensionados, estão desconectados ou funcionam no sentido oposto ao fluxo de ar planejado.

A carga pode ser “normal” no papel e ainda assim ser alta demais na prática

Os transformadores geram perdas em todas as condições de operação, e essas perdas aumentam com a carga. A perda no cobre é particularmente sensível à corrente, portanto uma unidade que opera próxima ao seu limite superior de carga por longos períodos aquecerá muito mais rapidamente do que uma unidade submetida a uma carga moderada e estável. Em uma sala fechada, esse calor adicional não tem para onde ir.

É nesse ponto que o julgamento em campo se torna importante. Um registro de manutenção pode mostrar que o transformador não está sobrecarregado em relação à sua potência nominal, mas isso não significa automaticamente que o aumento de temperatura seja aceitável. As condições consideradas na placa de identificação estão relacionadas às condições de instalação, ao modo de resfriamento e ao ambiente. Se a temperatura real da sala estiver alta, se equipamentos próximos adicionarem calor ou se o fluxo de ar for insuficiente, a mesma carga poderá se tornar insegura.

Observe além da carga média. Picos de demanda curtos, porém repetidos, cargas com alto conteúdo harmônico provenientes de inversores ou retificadores e carregamento desigual entre as fases podem aumentar o aquecimento interno. Essas condições são fáceis de não perceber se o local verificar a corrente apenas periodicamente, em vez de utilizar dados de tendência.

Conexões deficientes e pontos quentes locais podem simular um problema de ventilação

Nem todo evento de superaquecimento começa no enrolamento. No trabalho real de manutenção, terminais soltos, juntas oxidadas, terminais de cabos subdimensionados e superfícies de contato contaminadas frequentemente criam aquecimento localizado por resistência. A sala pode estar quente, mas um ponto de conexão pode estar muito mais quente do que o restante. Esse é um modo de falha diferente e normalmente aparece na inspeção térmica como um ponto quente concentrado, e não como um aumento uniforme da temperatura em todo o corpo do transformador.

Isso é importante porque o aquecimento localizado pode se espalhar gradualmente. Uma terminação quente aumenta a temperatura dos condutores adjacentes e do ar no interior do invólucro, fazendo com que toda a sala do transformador pareça ser o problema. Se você melhorar apenas a ventilação, poderá reduzir os sintomas sem eliminar a falha real.

A mesma lógica se aplica aos contatos do comutador de derivação, às juntas dos barramentos e às terminações dos cabos. Uma verificação completa deve incluir a confirmação do torque, quando permitida pelos procedimentos de manutenção, termografia sob carga e inspeção visual para identificar descoloração, odor ou endurecimento do isolamento.

Poeira, vias de resfriamento obstruídas e disposição da instalação são frequentemente subestimadas

Às vezes, presume-se que as instalações internas sejam ambientes limpos, mas muitas não são. Em plantas industriais, salas fechadas ainda podem acumular poeira, névoa de óleo, fibras ou depósitos corrosivos. Em unidades do tipo seco, dutos de ventilação bloqueados e superfícies de resfriamento sujas reduzem diretamente a dissipação de calor. Em outros projetos, paredes próximas ou equipamentos de manobra podem restringir o fluxo de ar ao redor do corpo do transformador e fazer com que o ar quente recircule.

Problemas de distância de segurança são especialmente comuns após modificações posteriores. Uma sala que originalmente apresentava espaçamento adequado pode gradualmente ficar cheia de cabos, peças sobressalentes, painéis ou barreiras temporárias. Cada pequena mudança parece inofensiva, mas, em conjunto, elas interrompem o caminho térmico. A equipe de manutenção frequentemente se concentra na integridade elétrica e não percebe o quanto a geometria da instalação afeta o resfriamento.

Na Jinshida Electric Power Technology Co., Ltd., projetos em ambientes de redes elétricas, industriais, de novas energias e de infraestrutura frequentemente demonstram a mesma lição: a operação confiável de um transformador depende não apenas da qualidade do produto, mas também de as condições reais do local corresponderem à aplicação prevista. Uma equipe técnica profissional pode projetar uma unidade robusta, mas o desempenho em campo ainda depende do gerenciamento do calor, do layout da sala e da disciplina operacional.

Não ignore os efeitos do sistema a montante e a jusante

Às vezes, o transformador está operando quente porque o sistema elétrico mais amplo o está forçando a trabalhar em um padrão operacional difícil. Partidas frequentes de grandes motores, baixa qualidade da energia, harmônicos provenientes de eletrônica de potência ou ciclos repetidos de carga e descarga de ativos de energia próximos podem alterar o perfil térmico. Em instalações que combinam transformadores com sistemas de energia flexíveis de backup ou móveis, os eventos de transferência de carga devem ser analisados cuidadosamente.

Por exemplo, se um local utiliza equipamentos temporários de suporte, como um Sistema portátil de armazenamento de energia em reboque de 50kW/100kWh durante períodos de manutenção, comissionamento ou transições de fornecimento de emergência, o padrão de carga do transformador antes e depois da comutação pode não se assemelhar à operação normal em regime permanente. Isso não significa que a unidade de armazenamento seja um problema; significa que o comportamento da temperatura deve ser avaliado em toda a sequência operacional, e não isoladamente.

Uma sequência prática de diagnóstico que funciona no local

Ao chegar a uma sala de transformador interno quente, resista à tentação de partir imediatamente para uma única explicação. Trabalhe do ambiente para o interior.

• Verifique a temperatura ambiente da sala e se o calor está retido próximo ao teto ou ao redor do transformador.
• Confirme se as entradas e saídas de ar estão abertas, se os ventiladores estão funcionando e se a direção do fluxo de ar é adequada.
• Compare a corrente de carga real de cada fase com a condição operacional esperada do transformador.
• Procure mudanças recentes: novos equipamentos, saídas de ar bloqueadas, alterações no acesso à sala ou variações sazonais de temperatura.
• Use termografia para identificar se o aquecimento é geral ou está concentrado em terminais ou juntas específicos.
• Inspecione o acúmulo de poeira, as passagens de resfriamento restritas e o espaçamento inadequado em relação às paredes ou aos equipamentos adjacentes.
• Analise os alarmes, os sensores de temperatura e as configurações de proteção, mas não presuma que o instrumento esteja incorreto sem que outras verificações sustentem essa conclusão.

Essa ordem ajuda a distinguir o superaquecimento relacionado à sala das falhas elétricas. Ela também evita um erro de manutenção muito comum: substituir componentes antes de compreender o ambiente térmico.

Quando o sensor indica “superaquecimento”, verifique o que está realmente superaquecendo

Os alarmes de temperatura são valiosos, mas, por si só, não contam toda a história. Dependendo do projeto, um sensor pode medir a temperatura do enrolamento, do núcleo, da sala ou de um ponto próximo à saída de ar. Se o limite de alarme tiver sido ajustado incorretamente ou se a localização do sensor não for representativa, a equipe de manutenção poderá perder horas investigando o problema errado.

É uma boa prática comparar as leituras dos sensores com um método de medição independente, quando possível. Se o valor indicado estiver alto, mas a temperatura da superfície e as condições da sala não forem compatíveis, será justificável realizar verificações adicionais. Por outro lado, se a sala estiver claramente superaquecida e todos os sinais externos apontarem para um resfriamento insuficiente, questionar o sensor geralmente é uma distração.

O que normalmente resolve o problema

Em muitos casos de transformadores internos em salas fechadas, a ação corretiva não é complexa. Melhore a ventilação. Remova as obstruções ao fluxo de ar. Restabeleça as distâncias de projeto. Limpe as passagens de resfriamento. Aperte e recondicione as conexões quentes quando a inspeção confirmar aquecimento localizado por resistência. Reequilibre ou reduza a carga se a operação tiver se afastado das premissas originais. Se houver harmônicos ou picos repetidos, eles deverão ser tratados no nível do sistema, em vez de serem considerados um problema exclusivo do transformador.

Quando a seleção do equipamento ou o projeto da sala estiver sendo reconsiderado, é útil trabalhar com fabricantes que compreendam tanto o desempenho do produto quanto a aplicação no local. O foco da Jinshida Electric em R&D, disciplina de fabricação e uso prático em distribuição de energia é relevante por uma razão: a confiabilidade do transformador raramente é apenas uma questão de fábrica. É simultaneamente uma questão de instalação, térmica e de manutenção.

Se um transformador interno superaquecer em uma sala fechada, presuma que existe uma causa real até que se prove o contrário. O calor é cumulativo, o envelhecimento do isolamento não é reversível e excursões repetidas de temperatura tendem a retornar posteriormente como falhas maiores. Em campo, os melhores resultados geralmente vêm da observação cuidadosa, da verificação da carga e de uma análise rigorosa para determinar se a sala está realmente permitindo que o transformador respire.
