Qual margem de carga um gerador a diesel de estrutura aberta de 400 kVA deve ter?

Um gerador a diesel de estrutura aberta de 400 kVA normalmente não deve ser selecionado para operar continuamente a 400 kVA. A margem prática depende de o grupo gerador possuir classificação para potência principal ou de emergência, do comportamento da carga durante partidas de motores e variações em degrau, e de as condições do local reduzirem a potência nominal publicada. Para um grupo convencional com fator de potência de 0,8, 400 kVA correspondem a aproximadamente 320 kW. Um objetivo inicial adequado é manter a carga operacional contínua prevista próxima de 60–80% da potência nominal aplicável do gerador, confirmando ao mesmo tempo que a maior demanda coincidente, o evento de partida e o caso de desclassificação do local permaneçam dentro dos limites do motor e do alternador.

Isso não significa que toda instalação necessite de uma reserva fixa de 20%, 25% ou 30%. Um gerador com uma carga resistiva estável pode operar satisfatoriamente mais próximo da potência nominal do que um que alimente vários motores grandes, acionamentos de velocidade variável, um sistema UPS ou um processo com carga intermitente. Portanto, a margem correta resulta da análise de carga, e não de uma porcentagem aplicada mecanicamente à capacidade de placa.

Comece pela base de classificação, não pelo rótulo de 400 kVA

O mesmo conjunto físico de gerador pode ter classificações diferentes para aplicações de emergência, potência principal e serviço contínuo. Essas classificações não são intercambiáveis.

• Potência de emergência destina-se à operação de emergência durante falhas da rede elétrica e normalmente está sujeita a limites anuais de horas de operação e de perfil de carga definidos pelo fabricante.
• Potência principal aplica-se quando o gerador é a fonte normal para cargas variáveis durante períodos prolongados. Sua carga média admissível e as disposições de sobrecarga devem ser verificadas na ficha técnica específica.
• Classificações para serviço contínuo, quando oferecidas, aplicam-se à operação constante em uma saída definida e são mais restritivas do que uma classificação de emergência pode sugerir.

Uma classificação de emergência de 400 kVA não deve ser automaticamente considerada como 400 kVA disponíveis para uma carga de produção permanente e ininterrupta. Por outro lado, um grupo de 400 kVA classificado para potência principal pode ter um envelope operacional definido por carga média, carga máxima e duração permitida em saída mais elevada. As condições de classificação do fabricante, incluindo temperatura ambiente, altitude, umidade, especificação de combustível e sistema de arrefecimento, estabelecem o ponto de partida real para os cálculos de margem.

O valor em kVA também precisa ser separado dos kW utilizáveis. Com um fator de potência nominal de 0,8:

400 kVA × 0,8 = 320 kW

Se o sistema conectado operar com fator de potência de 0,9 ou 0,95, o motor poderá se tornar o elemento limitante antes que o alternador alcance seu limite em kVA. Se o fator de potência do sistema for baixo, o sistema de excitação do alternador e a corrente do estator poderão se tornar os elementos limitantes, mesmo quando os kW medidos parecerem aceitáveis. A seleção deve, portanto, acompanhar conjuntamente o pico de kW, o pico de kVA e o fator de potência.

Um envelope operacional útil para avaliação inicial

Para muitas aplicações de geradores a diesel de estrutura aberta de 400 kVA, uma faixa de carga contínua de aproximadamente 240–320 kVA é uma área sensata para examinar inicialmente. Isso corresponde a 60–80% da classificação nominal. Essa faixa deixa capacidade para variações operacionais moderadas, evitando ao mesmo tempo carga muito baixa por períodos prolongados. Contudo, essa faixa é um ponto de partida para avaliação, não um substituto para um estudo de carga.

O limite inferior é tão importante quanto o superior. O sobredimensionamento é frequentemente considerado conservador, mas um motor a diesel operado repetidamente com carga insuficiente pode não atingir uma condição de combustão eficaz. As consequências podem incluir depósitos de carbono, diluição do óleo, incrustação no escape e wet stacking. A carga mínima aceitável exata é específica do motor; ela não deve ser presumida com base em uma regra genérica. Quando um local possui uma carga normal pequena, mas uma carga intermitente muito grande, um banco de carga, geração escalonada ou outra estratégia operacional pode ser mais justificável do que um único grupo sobredimensionado operando com carga leve por longos períodos.

Por que os kW em operação raramente contam toda a história

O erro mais comum de dimensionamento é somar os kW de placa dos equipamentos conectados e comparar o resultado apenas com 320 kW. Essa abordagem não considera os eventos de curta duração que determinam o desempenho do gerador. Grupos geradores a diesel são sistemas dinâmicos: o motor deve fornecer torque mecânico, o regulador deve responder às mudanças de velocidade, e o alternador e o regulador automático de tensão devem suportar o transitório elétrico.

Um motor que opera a 30 kW pode exigir várias vezes sua corrente normal quando parte em partida direta. Os kVA de partida podem causar uma queda de tensão suficientemente severa para desarmar contatores, interromper controles ou impedir a partida de outro motor. A questão torna-se mais acentuada quando o maior motor parte enquanto outras cargas já estão conectadas.

Para cada motor significativo, registre:

• kW ou potência em cavalos nominal;
• corrente de operação e método de partida;
• corrente de rotor bloqueado ou kVA de partida, quando disponíveis;
• tempo de aceleração e inércia do equipamento acionado;
• se as partidas podem ser sequenciadas;
• a carga já conectada no momento da partida.

A partida direta cria a maior demanda elétrica. As configurações de partida estrela-triângulo, autotransformador, soft starter e acionamento de frequência variável podem reduzir a corrente de partida, mas introduzem considerações diferentes. Soft starters ainda podem produzir corrente substancial durante um intervalo de aceleração mais longo. VFDs reduzem o estresse da partida do motor, mas podem contribuir com corrente harmônica e comportar-se de modo diferente durante variações de tensão ou frequência do gerador. As informações de compatibilidade do fabricante para o acionamento, o alternador do gerador e o sistema de controle são mais valiosas do que presumir que qualquer partida eletrônica resolve o problema de dimensionamento.

Avalie a carga como uma sequência temporal

Um cálculo de margem adequado utiliza um perfil de carga, em vez de um único valor de “carga total”. O cronograma de cargas deve identificar o que está operando antes da transferência, o que parte imediatamente após o gerador atingir tensão e frequência, o que pode ser adiado e o que provavelmente operará em conjunto durante a condição de maior demanda.

Considere uma instalação com um grupo de 400 kVA. Sua carga normal de emergência pode ser de 180 kW com fator de potência de 0,9, equivalente a 200 kVA. Isso parece confortavelmente abaixo da classificação nominal. Se uma bomba de incêndio, bomba de água gelada ou compressor de 75 kW precisar partir diretamente enquanto a carga base de 200 kVA estiver conectada, o evento de partida — e não a condição de operação a 200 kVA — poderá definir o tamanho do gerador. Em contraste, se a carga base for de 260 kVA e uma bomba de 60 kVA partir por meio de um VFD após um atraso controlado, o mesmo gerador poderá ser aceitável, sujeito à verificação do desempenho transitório.

O sequenciamento de cargas pode proporcionar mais capacidade utilizável do que simplesmente aumentar a classificação do gerador. HVAC não crítico, grandes aquecedores de processo, carregadores de bateria e bombas secundárias podem ser adiados até que as cargas essenciais se estabilizem. O temporização da chave de transferência automática, a lógica de aquecimento do gerador e os intertravamentos do sistema de controle devem suportar essa sequência. Um esquema de alívio de carga só representa uma margem real se for projetado, testado e mantido; ele não deve existir apenas como uma premissa em uma planilha de dimensionamento.

A instalação de estrutura aberta altera a questão da desclassificação

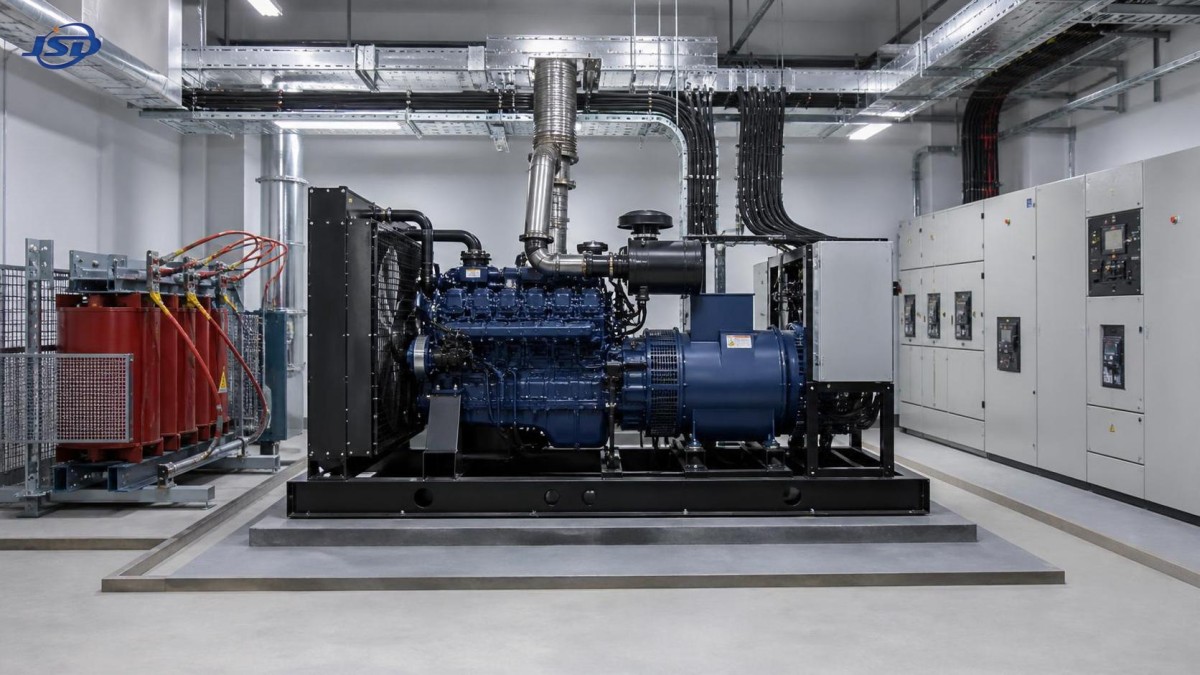

Um gerador a diesel de estrutura aberta geralmente é destinado à instalação em uma sala projetada para essa finalidade, área de planta ou invólucro protegido contra intempéries. Diferentemente de um conjunto compacto à prova de intempéries ou com atenuação sonora, sua capacidade fornecida depende fortemente do ambiente de instalação. A classificação impressa no gerador normalmente se baseia em condições de referência especificadas. Temperatura ambiente elevada, altitude, ventilação inadequada, fluxo de ar restrito no radiador e recirculação excessiva do ar quente de descarga podem reduzir a potência disponível do motor.

Em maior altitude, a menor densidade do ar afeta a disponibilidade de ar para combustão. A temperatura ambiente elevada reduz a densidade do ar e diminui a margem de rejeição de calor do sistema de arrefecimento. Uma sala de gerador pode ser nominalmente ventilada, mas ainda recircular ar quente se as aberturas de entrada e descarga estiverem mal posicionadas. Nessa situação, um conjunto selecionado com apenas uma margem estreita de placa pode sobrecarregar à medida que a temperatura da sala aumenta, mesmo que a carga elétrica conectada não tenha mudado.

A análise técnica deve utilizar as curvas de desclassificação do motor e do alternador fornecidas para o modelo exato. Ela também deve verificar a configuração do radiador, o percurso do ar de combustão, a capacidade do ventilador de ventilação, a temperatura admissível da sala e a contrapressão de escape. Um conjunto nominal de 400 kVA pode ter uma capacidade disponível no local inferior após a aplicação dessas condições. A margem deve ser calculada em relação a essa classificação corrigida, e não em relação ao valor de destaque do catálogo.

Cargas não lineares exigem verificações focadas no alternador

Equipamentos de processamento de dados, carregadores de bateria retificadores, entradas de UPS, drivers de iluminação LED, equipamentos de soldagem e acionamentos de velocidade variável podem distorcer as formas de onda de corrente. Seu impacto não é totalmente representado por kW e fator de potência na frequência fundamental. Correntes harmônicas podem aumentar o aquecimento do alternador, afetar a qualidade da forma de onda de tensão e impor carga adicional ao regulador automático de tensão.

As questões relevantes são a proporção de carga não linear, a distorção harmônica total de corrente esperada, o comportamento dos degraus de carga e a capacidade do alternador e do AVR do fabricante do gerador. Um gerador a diesel de estrutura aberta de 400 kVA que alimenta uma carga de bombeamento predominantemente linear pode exigir uma margem diferente daquela de um gerador que alimenta uma alta proporção de carga baseada em UPS ou acionamentos, mesmo que ambos apresentem a mesma média de kW em um medidor.

A coordenação de proteção também merece atenção. A capacidade de corrente de falha subtransitória e transitória do gerador é muito menor e tem duração mais curta do que a de uma fonte da rede elétrica. Os ajustes dos disjuntores, a coordenação seletiva e o desempenho dos dispositivos de proteção a jusante devem ser analisados sob alimentação do gerador. Um transformador ou quadro de distribuição sobredimensionado não cria capacidade adicional de falha do gerador.

Quando a geração de emergência alimenta um sistema de distribuição de média para baixa tensão, as características do transformador influenciam a avaliação do lado do gerador. A corrente de energização do transformador pode criar um transitório severo de energização, especialmente se o gerador for conectado a um transformador desenergizado e as cargas a jusante forem restauradas simultaneamente. A configuração dos enrolamentos, a impedância, a capacidade do transformador, o fluxo residual e a sequência de transferência afetam o resultado. Equipamentos como umTransformador de Distribuição Trifásico Seco de Resina Fundida de 35 kV podem ser relevantes em uma arquitetura de distribuição de 35 kV/0,4 kV, mas sua faixa de capacidade de 30–2500 kVA não deve ser confundida com a capacidade disponível do gerador para partida ou corrente de falha. O gerador, o transformador, a sequência de comutação e o projeto de proteção devem ser analisados como um único sistema.

A capacidade futura deve ser tratada como uma carga definida, não como uma reserva vaga

A expansão futura é uma razão válida para preservar margem, mas deve ser convertida em kW, kVA, demanda de partida de motores e temporização operacional prováveis. Reservar 25% de capacidade para uma expansão indefinida pode levar à operação crônica com carga leve. Uma linha de processo planejada de 50 kW com motores controlados por VFD não equivale a um compressor planejado de 50 kW com partida direta, embora ambos sejam descritos como “carga futura de 50 kW”.

Se a expansão for incerta, as alternativas podem incluir um segundo gerador projetado para operação em paralelo, um arranjo de carga modular ou previsões no quadro de manobra e no sistema de controle para geração futura. Essas opções acrescentam complexidade ao projeto, mas podem evitar forçar um motor a operar muito abaixo de sua faixa de carga prevista por anos.

Uma decisão de margem justificável

A margem de carga apropriada para um gerador de 400 kVA é a diferença entre a capacidade disponível corrigida no local e o caso operacional crível mais exigente — não simplesmente a diferença entre 400 kVA e a demanda normal medida. A avaliação final deve documentar:

• a classificação aplicável de potência principal, emergência ou operação contínua;
• a desclassificação do local por temperatura, altitude e condições de instalação;
• kW, kVA e fator de potência máximos em regime permanente;
• os maiores degraus de carga individuais e coincidentes;
• o método de partida dos motores e a sequência de restauração;
• considerações sobre carga não linear e harmônicas;
• a operação com carga mínima durante períodos de baixa demanda;
• restrições de energização do transformador, proteção e corrente de falha;
• adições futuras definidas, em vez de uma porcentagem de reserva arbitrária.

Para uma carga estável com partidas limitadas e sem desclassificação significativa no local, manter aproximadamente 20–40% de folga abaixo da classificação aplicável é frequentemente sensato do ponto de vista operacional. Para instalações com grandes partidas de motores, condições ambientais elevadas, cargas não lineares ou adições planejadas importantes, a margem necessária pode ser maior — ou a melhor solução pode ser sequenciamento de cargas, partida com tensão reduzida, geração em paralelo ou uma estratégia de distribuição revisada. A decisão correta é aquela que mantém o motor, o alternador, os controles e o sistema elétrico a jusante dentro de seus limites verificados durante toda a sequência operacional real.
