Compra de transformadores de distribuição: perguntas a fazer antes de comparar fornecedores

O cronograma do projeto já está avançado, as obras civis estão em andamento e o layout da sala elétrica já foi revisado. Então chegam várias cotações de fornecedores para um transformador de distribuição. À primeira vista, as especificações parecem semelhantes, as promessas de entrega são próximas e o menor preço parece difícil de ignorar. É nesse ponto que muitas decisões de compra se tornam arriscadas.

Um transformador que atende à tensão nominal e à potência em kVA pode ainda criar problemas após a entrega: uma faixa de taps inadequada, perdas incompatíveis com o perfil operacional, documentação de testes incompleta, acessórios omitidos da cotação ou um acordo de assistência técnica que se torna pouco claro quando é necessária uma investigação de falha. O pedido de compra pode parecer eficiente no curto prazo, enquanto a equipe do projeto posteriormente gasta tempo resolvendo lacunas técnicas que deveriam ter sido identificadas antes do início da comparação entre fornecedores.

Para umtransformador de distribuição, o ponto de partida mais útil não é “Qual fornecedor é mais barato?”, mas “O que exatamente esta unidade deve fazer neste local, sob estas condições, durante sua vida útil esperada?”. Quando essa pergunta é respondida, as cotações se tornam mais fáceis de comparar em bases equivalentes.

Comece pela situação operacional, não pela lista de fornecedores

Antes de solicitar preços, reúna as informações que descrevem as condições elétricas e ambientais reais. Uma classificação básica raramente abrange toda a necessidade. Uma unidade que atende um alimentador rural, um edifício comercial, uma mina, um parque industrial ou um projeto fotovoltaico pode enfrentar padrões de carga, condições de tensão, acesso para manutenção e exposição ambiental muito diferentes.

Comece confirmando as tensões nominais dos sistemas de alta e baixa tensão, frequência, capacidade requerida, grupo vetorial, requisito de impedância, nível de isolamento e configuração de conexão. Se o transformador operar em paralelo com uma unidade existente, os parâmetros devem ser analisados em conjunto, e não selecionados de forma independente. Diferenças na relação de tensão, impedância, grupo vetorial ou posição do tap podem causar compartilhamento desigual de carga e dificuldades operacionais.

Também é importante perguntar se a capacidade informada reflete a demanda contínua, a demanda de pico esperada ou uma margem para expansão futura. Um transformador selecionado apenas com base na demanda atual pode se tornar limitado quando for adicionada uma nova linha de produção, carga de recarga, expansão de HVAC ou conexão de energia renovável. Por outro lado, um superdimensionamento excessivo pode aumentar o custo inicial e elevar as perdas em vazio ao longo de muitos anos de operação com baixa carga.

As condições do local merecem a mesma atenção. Temperatura ambiente, altitude, instalação interna ou externa, ventilação, poeira, umidade, atmosfera corrosiva, requisitos sísmicos e restrições de transporte podem alterar a especificação prática. Uma cotação não pode ser avaliada de forma justa se um fornecedor presumiu uma instalação abrigada e outro incluiu disposições de invólucro, proteção ou resistência à corrosão para um local mais severo.

Transforme o requisito em uma planilha de comparação

Um problema comum nas compras é receber cotações preparadas com base em premissas diferentes. Um fornecedor pode cotar apenas o corpo do transformador. Outro pode incluir buchas, dispositivos de monitoramento, para-raios, caixas de cabos, conectores de terminais, equipamentos de marshalling ou um pacote de testes mais completo. A primeira cotação parece menor, mas a diferença pode não representar um custo total de projeto inferior.

Crie uma planilha de comparação antes de enviar a consulta. Ela não precisa ser complicada, mas deve separar os requisitos técnicos obrigatórios das opções preferenciais e dos termos comerciais. Use a mesma planilha para a resposta de cada fornecedor. Isso evita que um item ausente seja confundido com um item incluído.

Campos úteis incluem:

• Potência nominal, relação de tensão, frequência, grupo vetorial e impedância.
• Norma aplicável e a edição específica ou requisito do projeto, quando definido.
• Método de resfriamento, sistema de isolamento, material dos enrolamentos e elevação de temperatura permitida.
• Perda em vazio, perda em carga e o método de ensaio utilizado para verificá-las.
• Faixa de taps, tipo de comutador de taps, posição de operação e procedimento de ajuste.
• Tanque, radiadores, buchas, terminais, pontos de aterramento, pontos de içamento e acessórios de proteção.
• Ensaios de rotina, evidência de ensaios de tipo quando exigida, procedimentos de inspeção em fábrica e documentos fornecidos com a unidade.
• Embalagem, dimensões de transporte, ponto de entrega, escopo da garantia, peças de reposição e disponibilidade de assistência em campo.

Essa abordagem não torna as compras mais lentas. Ela reduz o tempo gasto esclarecendo cotações após a abertura das propostas, quando a pressão comercial frequentemente torna as correções técnicas mais difíceis de negociar.

Perguntas que revelam se as especificações são realmente comparáveis

O valor em kVA é necessário, mas não é suficiente. Peça a cada fornecedor que confirme como o transformador foi projetado para operar na tensão, frequência, condição ambiente e perfil de carga especificados. Se o projeto tiver cargas geradoras de harmônicos, como acionamentos de velocidade variável, retificadores, equipamentos de dados ou conversores de eletrônica de potência, aborde essa questão na fase de consulta. Os harmônicos podem afetar o aquecimento, as perdas e as considerações de projeto, portanto não devem ser introduzidos posteriormente.

As perdas devem ser analisadas no contexto. Um preço de compra menor pode ser compensado por perdas operacionais mais elevadas, especialmente quando a unidade permanece energizada continuamente. Solicite valores garantidos de perdas em vazio e em carga, juntamente com a temperatura de referência e a norma aplicável. Em seguida, pergunte como esses valores serão confirmados durante os testes em fábrica. Não compare uma declaração isolada de “eficiência” sem compreender o ponto de carga e as condições que a fundamentam.

A seleção de taps é outra fonte frequente de confusão. Pergunte se o ajuste de tensão requerido é sem carga ou sob carga, quantas posições de tap estão disponíveis e se a faixa proposta corresponde à variação de tensão da concessionária ou do local. Em muitos projetos, um comutador de taps sem carga é adequado, mas requer isolamento antes do ajuste. Essa realidade operacional deve ser compreendida pelas pessoas responsáveis pelo comissionamento e pela manutenção.

A capacidade de suportar curto-circuito, a coordenação de isolamento e a configuração dos terminais podem parecer detalhes de engenharia, mas podem afetar a aceitação do projeto e a confiabilidade futura. Solicite confirmação clara dos valores relevantes, em vez de aceitar termos genéricos como “projeto padrão”. Se um fornecedor propuser desvios, peça que sejam apresentados por escrito e que a equipe de engenharia responsável avalie seu impacto.

Olhe além do folheto da fábrica

A avaliação de fornecedores é mais confiável quando se baseia em evidências, e não apenas em materiais de apresentação. Uma cotação bem elaborada deve identificar o escopo de fabricação, as normas aplicáveis, o escopo dos testes, os desenhos a serem apresentados e as exceções à especificação. Linguagem vaga pode ocultar incertezas sobre o que realmente será fornecido.

Faça perguntas práticas sobre a fabricação. A unidade proposta é produzida pelo fabricante licitante ou adquirida de outra parte? Quais componentes são fabricados internamente e quais são comprados? Como os materiais recebidos são controlados? Que rastreabilidade está disponível para componentes críticos? Como são gerenciados os enrolamentos, a secagem, a montagem, o manuseio do óleo e os testes finais?

Essas perguntas não têm o objetivo de forçar a divulgação de processos confidenciais. Seu propósito é compreender se o fornecedor possui uma rota controlada desde os materiais aprovados até os registros finais de teste. Para um transformador imerso em óleo, a qualidade do trabalho nos enrolamentos, do processamento do isolamento, da vedação do tanque, do tratamento do óleo e da disciplina de testes tem relação direta com a operação de longo prazo.

A documentação deve ser tratada como parte da entrega. Solicite antecipadamente o cronograma de documentos proposto. Ele pode incluir desenhos dimensionais, dados de placa de identificação, diagramas de terminais, procedimentos de teste, relatórios de ensaios de rotina, instruções de instalação, orientações de operação e manutenção e detalhes de embalagem. Se forem exigidas inspeções por terceiros ou testes de aceitação em fábrica, esclareça o período de notificação, os pontos de testemunho e o tratamento de não conformidades antes da emissão do pedido.

Use as normas com cuidado, em vez de tratá-las como um atalho

As normas fornecem uma linguagem técnica comum, mas uma longa lista de normas não é automaticamente prova de que todos os requisitos do projeto foram atendidos. A pergunta mais útil é: qual norma rege esta unidade fornecida e qual documentação comprova a conformidade com as cláusulas solicitadas?

Por exemplo, a IEC 60076 pode ser relevante para o projeto e os testes de transformadores, enquanto o projeto também pode impor regras locais da rede, requisitos de eficiência energética, disposições de segurança ou requisitos de testes específicos do cliente. Peça aos fornecedores que indiquem a base normativa exata de sua oferta e listem quaisquer desvios. Se o projeto exigir aprovações de mercado ou documentos de certificação específicos, informe-os na consulta e solicite que sua validade seja verificada durante a avaliação.

Não permita que as normas substituam uma especificação clara. Uma norma pode definir requisitos amplos, mas pode não resolver escolhas do projeto, como direção da conexão dos cabos, dimensões permitidas, acessórios preferenciais, sistema de pintura, limites de ruído, configuração de proteção ou documentação de entrega. Esses itens ainda precisam ser registrados por escrito.

Considere uma opção em relação à sua aplicação

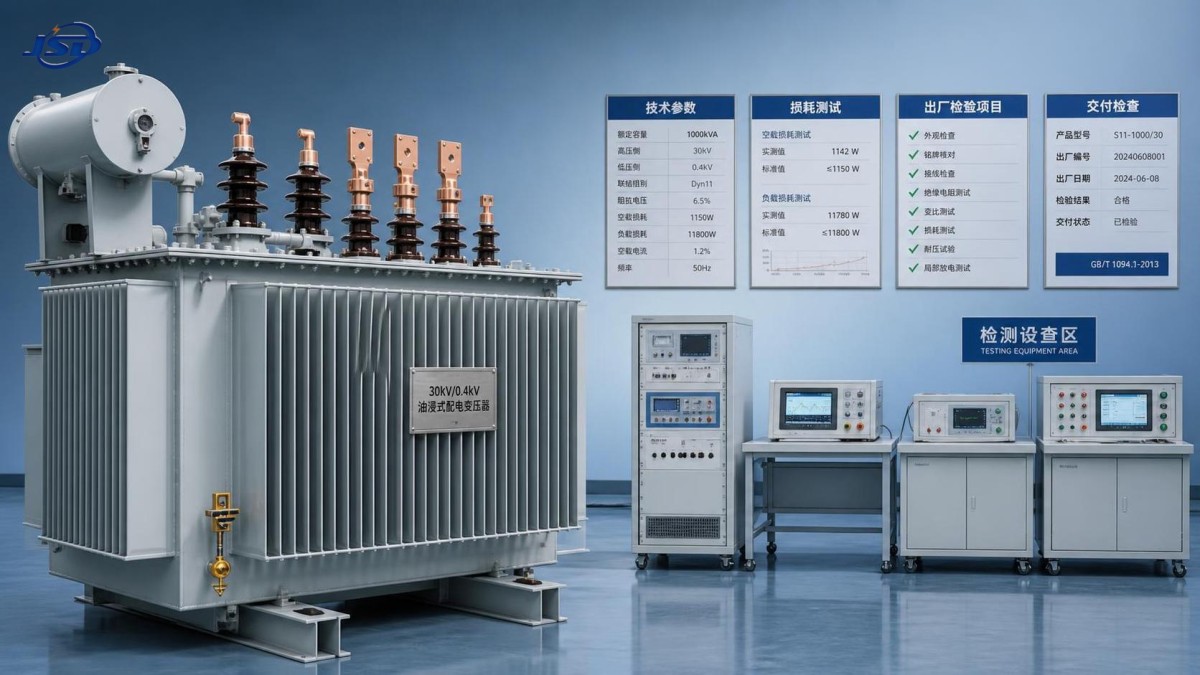

Para projetos que exigem uma configuração redutora de 30kV para 0.4kV, as opções de capacidade frequentemente precisam cobrir tanto a demanda atual quanto uma margem operacional realista. Um produto como oTransformador de Distribuição de Potência Imerso em Óleo 30kV/0.4kV está disponível nas potências de 500kVA, 630kVA, 800kVA, 1000kVA, 1250kVA e 1600kVA. A escolha correta depende do estudo de carga do local, do crescimento esperado, das restrições de instalação e da abordagem de manutenção do operador, e não apenas de uma potência preferida.

Ao avaliar uma opção imersa em óleo, peça ao fornecedor que explique a configuração de resfriamento e as condições de sobrecarga em termos precisos. Um projeto auto-resfriado ONAN pode atender a muitas aplicações de distribuição, mas o perfil de carga aceito deve permanecer consistente com os limites térmicos do fabricante e o ambiente de instalação. Quando uma proposta declarar capacidade de sobrecarga de curto prazo, confirme a duração, a condição de temperatura, o requisito de monitoramento e quaisquer restrições aplicáveis. Uma capacidade declarada nunca deve ser tratada como permissão para sobrecarga rotineira.

A seleção de materiais também requer contexto. Enrolamentos de cobre, por exemplo, podem ser especificados por razões de projeto elétrico e mecânico, mas a avaliação ainda deve se concentrar no projeto completo oferecido, nas perdas verificadas, nos registros de testes e na adequação à aplicação. Se for proposto um fluido isolante de base vegetal como o FR3, esclareça o fluido exato, a justificativa de segurança contra incêndio, os requisitos de compatibilidade, o procedimento de manuseio e as expectativas de manutenção, em vez de presumir que todos os fluidos alternativos apresentam características idênticas.

Compare os custos durante todo o ciclo de compra

A comparação de preços é necessária, mas o preço de compra deve ser dividido em elementos visíveis. Pergunte se a cotação inclui transporte, apoio ao descarregamento, embalagem especial, supervisão de instalação, assistência ao comissionamento, acessórios obrigatórios, testes e documentos. Se esses itens forem excluídos, registre-os como exclusões, em vez de deixá-los em observações gerais.

As perdas de energia merecem uma linha separada na avaliação. A importância financeira depende das horas de operação, do custo local da energia, do perfil de carga e da vida útil do projeto. As compras não precisam elaborar um modelo financeiro complexo para cada pequena aquisição, mas devem obter os dados técnicos necessários para que o proprietário ou a equipe de engenharia avalie o custo operacional. A perda em vazio é particularmente relevante quando o transformador permanece energizado por longos períodos, enquanto a perda em carga varia com o carregamento.

Analise também o acesso para manutenção. Os terminais, indicadores, válvulas, pontos de aterramento e configurações de tap podem ser alcançados com segurança após a instalação? As peças de reposição são identificáveis? Existe um processo claro para suporte técnico caso um relatório de teste, problema de transporte ou anormalidade no local precise ser analisado? Uma unidade de baixo custo pode se tornar cara se for difícil obter informações básicas de serviço.

Resolva as incertezas antes de emitir o pedido

Após a conclusão da comparação técnica e comercial, realize uma breve etapa de esclarecimento, em vez de selecionar imediatamente um fornecedor com base na proposta inicial. Envie as mesmas questões pendentes aos fornecedores pré-selecionados. Exija respostas que identifiquem se o item está incluído, excluído, é opcional ou está sujeito à confirmação do cliente.

Antes da aprovação final, verifique a ficha técnica aprovada em relação ao pedido de compra, à revisão da cotação, aos desenhos e ao escopo de testes prometido. Preste atenção especial à relação de tensão, faixa de taps, grupo vetorial, impedância, perdas, acessórios, grau de proteção e requisitos de envio. Esses são os detalhes com maior probabilidade de causar divergências se permanecerem em trocas informais de e-mail, em vez de serem incorporados ao conjunto de documentos contratuais.

A decisão de compra mais sólida geralmente não é aquela com a tabela de comparação mais curta. É aquela em que a aplicação técnica, as evidências do fornecedor, o escopo comercial e as considerações de ciclo de vida apontam na mesma direção. Ao fazer perguntas objetivas antes de comparar fornecedores, as equipes de compras podem evitar comparações de preço enganosas e escolher um transformador de distribuição adequado à instalação, verificável na entrega e gerenciável durante toda a sua vida útil.
