Como comparar fabricantes de transformadores de potência para projetos de alta tensão

Comece pela função do projeto, não pela placa de identificação

Quando avaliadores técnicos comparam fabricantes de transformadores de potência para um projeto de alta tensão, o primeiro erro geralmente é tratar o transformador como um item independente. Uma cotação pode listar a mesma relação de tensão, potência nominal em MVA, faixa de impedância, método de resfriamento e normas básicas que uma oferta concorrente, mas as duas unidades podem apresentar comportamentos muito diferentes ao longo de uma vida útil de 25 a 40 anos.

A verdadeira questão não é simplesmente se um fabricante consegue construir um transformador com a potência solicitada. É se esse fabricante consegue traduzir as condições operacionais reais em um projeto que permaneça confiável sob as restrições elétricas, ambientais, logísticas e de manutenção do projeto.

Para um transformador de interligação à rede, isso pode significar suportar repetidas falhas no sistema, flutuações de tensão e rigorosos procedimentos de aceitação da concessionária. Para uma planta industrial, a preocupação pode ser a carga harmônica, partidas frequentes de processos, contaminação, janelas limitadas de desligamento ou a necessidade de coordenação com um sistema de proteção existente. Os projetos de energia renovável acrescentam outra camada: geração variável, locais remotos, exposição a condições climáticas severas e pressão para entrar em operação dentro de um cronograma de construção restrito.

O preço é relevante, mas não é um filtro técnico adequado. Um preço de compra inicial mais baixo pode perder rapidamente sua importância se a unidade tiver margem térmica insuficiente, recursos de monitoramento limitados, acesso difícil a peças sobressalentes ou um cronograma de entrega que atrase a energização do projeto como um todo.

Defina o envelope operacional elétrico antes de solicitar propostas

Uma comparação robusta começa com uma especificação completa das condições de serviço. Muitos pacotes de aquisição indicam tensão nominal, capacidade nominal, grupo vetorial, impedância e classe de resfriamento, mas deixam condições operacionais críticas abertas à interpretação. Isso cria uma situação em que os fornecedores precificam premissas diferentes, embora pareçam cotar o mesmo equipamento.

As equipes técnicas devem definir as condições que influenciam materialmente o projeto do transformador e sua vida útil:

• Faixa de tensão do sistema, frequência, método de aterramento e requisitos de coordenação de isolamento.
• Carga contínua máxima e prevista, perfil de carga sazonal, regime de sobrecarga e margem para expansão futura.
• Níveis de curto-circuito em cada terminal, tempo de eliminação da falha e expectativas de suportabilidade a faltas passantes.
• Faixa de temperatura ambiente, altitude, umidade, severidade de poluição, requisitos sísmicos, exposição ao vento e acessibilidade do local.
• Conteúdo harmônico, cargas de conversores, características de geração solar ou eólica e condições esperadas de qualidade de energia.
• Regime do comutador de derivações, filosofia de regulação de tensão, requisitos de operação em paralelo e interface de proteção.
• Especificações aplicáveis do cliente e a edição das normas IEC, IEEE, ANSI ou normas locais de rede que rege a aceitação.

Essas informações devem ser convertidas em requisitos contratuais, em vez de permanecerem como notas informais de projeto. Por exemplo, “temperatura ambiente elevada” não é suficiente. A licitação deve indicar a temperatura ambiente de projeto, a temperatura máxima, a temperatura média quando relevante e se o fornecedor deve fornecer uma garantia de elevação de temperatura nessa condição. Da mesma forma, “adequado para energia renovável” não é um requisito significativo, a menos que o perfil de carga esperado, os harmônicos, a variação de tensão e as condições do local estejam definidos.

A comparação das propostas torna-se muito mais defensável quando cada fornecedor responde ao mesmo envelope de operação. Isso também reduz a probabilidade de descobrir, tardiamente na fase de engenharia, que um projeto aparentemente padrão precisa de modificações dispendiosas.

Avalie a capacidade de projeto com base em evidências, não em linguagem de brochura

A maioria dos fabricantes estabelecidos de transformadores de potência pode descrever seus produtos como confiáveis, eficientes e em conformidade. O diferencial são as evidências que sustentam essas afirmações. A avaliação técnica deve se concentrar em verificar se o fornecedor consegue explicar suas decisões de projeto, identificar margens críticas e demonstrar controle de engenharia repetível.

Solicite uma revisão de projeto que vá além de uma folha de dados de placa. O fabricante deve conseguir discutir a estrutura de isolamento, a seleção de condutores, o arranjo dos enrolamentos, a resistência mecânica a curto-circuito, o projeto do circuito de resfriamento, a coordenação dielétrica, a abordagem para perdas no núcleo e a capacidade de pressão do tanque. Para unidades maiores ou mais críticas, a discussão também deve abordar forças eletromagnéticas durante falhas, premissas de cálculo de ponto quente, limitações de transporte e a base para previsões de nível de ruído.

O projeto térmico merece atenção especial. Um transformador pode atender ao seu limite nominal de elevação de temperatura em um ensaio de fábrica, mas ter pouca resiliência a temperaturas ambientes elevadas, resfriamento obstruído, radiadores sujos, carregamento cíclico ou alimentação auxiliar degradada. Os avaliadores devem distinguir entre a conformidade com um critério mínimo de elevação de temperatura e um projeto que possua margem operacional prática. Os valores de perdas declarados pelo fabricante, o arranjo do equipamento de resfriamento, o modelo térmico e as orientações de carregamento devem ser analisados em conjunto.

A suportabilidade a curto-circuito é outra área em que as cotações podem parecer comparáveis, enquanto a confiança no projeto subjacente difere. A impedância solicitada afeta a corrente de falha, a regulação de tensão, a operação em paralelo, as perdas e o esforço mecânico. Um fornecedor que simplesmente aceita uma impedância solicitada sem verificar as implicações no sistema não está agregando valor técnico. Um fabricante confiável deve sinalizar combinações incomuns de impedância, relação de tensão, faixa de derivações, capacidade e nível de falha antes do início da produção.

Para projetos que envolvam retificadores, fornos a arco, acionamentos de velocidade variável, sistemas de baterias ou geração baseada em inversores, o regime harmônico exige uma avaliação separada. Perdas adicionais por correntes parasitas, perdas dispersas, aquecimento em conexões e partes estruturais, e carga no neutro podem alterar a capacidade prática do transformador. Não presuma que um transformador padrão para concessionárias seja automaticamente adequado para uma aplicação industrial ou de energia renovável com alta presença de conversores.

A disciplina de fábrica é tão importante quanto os desenhos de projeto

Um conjunto de desenhos tecnicamente sólido não garante um transformador confiável. A qualidade de fabricação depende do controle do fornecedor sobre materiais, processos de enrolamento, secagem, montagem, soldagem, manuseio de óleo e ensaios finais. Esses não são detalhes estéticos; eles influenciam a umidade do isolamento, o comportamento de descargas parciais, o risco de vazamentos, a resistência mecânica e a confiabilidade de longo prazo.

Durante a avaliação do fornecedor, solicite visibilidade sobre o sistema de produção e qualidade, em vez de confiar apenas em certificados. A certificação ISO 9001 pode indicar uma estrutura documentada de gestão da qualidade, mas não comprova por si só que uma fábrica consegue fabricar consistentemente um transformador de alta tensão para um projeto exigente.

Perguntas úteis incluem:

• Como são qualificados e rastreados o aço do núcleo, os condutores de cobre ou alumínio, o papel isolante, as buchas, os comutadores de derivações e o óleo isolante?
• Quais controles de processo evitam deformação dos enrolamentos e danos ao isolamento durante a montagem?
• Como a umidade da parte ativa é controlada antes da colocação no tanque, e quais registros são mantidos para secagem e processamento do óleo?
• Quais operações são realizadas internamente e quais componentes críticos são adquiridos externamente?
• Qual processo de não conformidade é aplicado quando resultados de ensaios, dimensões ou registros de materiais divergem dos requisitos?
• O fabricante pode fornecer dados de referência para classe de tensão, capacidade, clima e regime de aplicação semelhantes?

Uma auditoria de fábrica é particularmente valiosa para transformadores de alta consequência ou em relações com fornecedores pela primeira vez. Ela deve examinar o fluxo de produção, a capacidade da área de ensaios, o armazenamento de materiais, a limpeza, as práticas de documentação e a capacidade do fornecedor de gerenciar picos de carga de trabalho. Uma área de montagem bem apresentada é menos importante do que a capacidade da fábrica de apresentar registros de processo rastreáveis e responder claramente a questões técnicas.

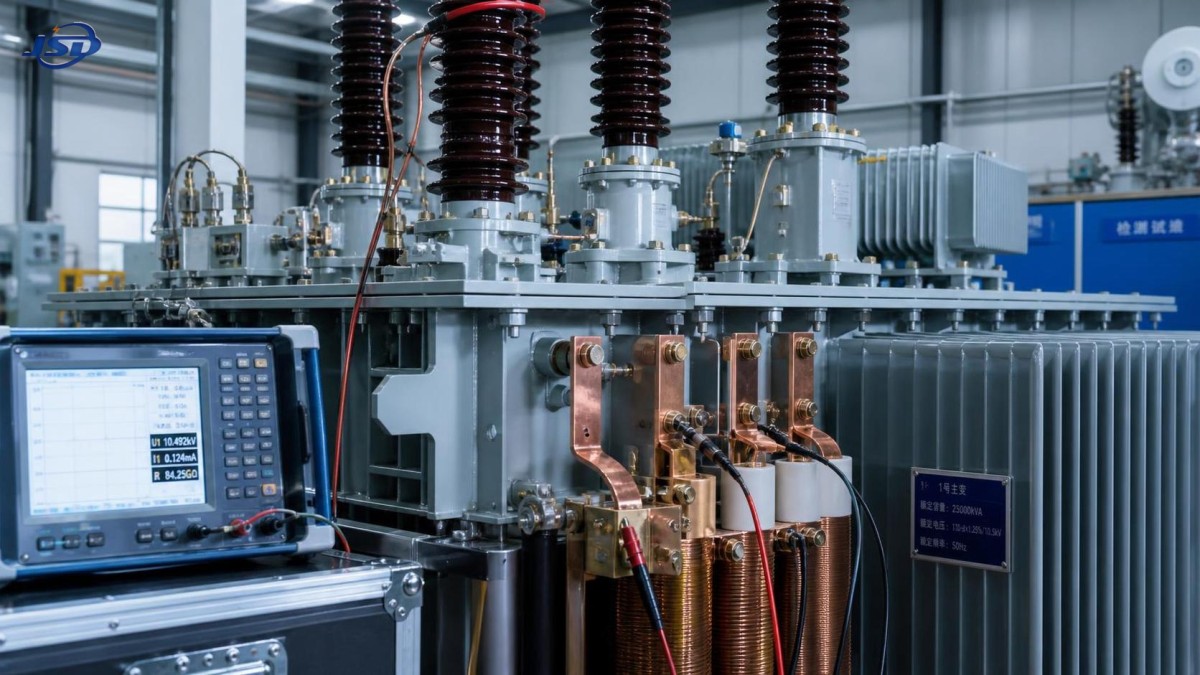

Transforme os ensaios em um critério de decisão, não em uma mera formalidade final

Os ensaios são o ponto em que as premissas técnicas se tornam mensuráveis. O comprador deve definir antecipadamente os requisitos de ensaios de rotina, de tipo, especiais e acompanhados, com critérios de aceitação e expectativas de relatório claros. A norma aplicável deve ser confirmada em relação ao contrato do projeto, pois o escopo e a terminologia dos ensaios podem variar conforme a norma regente, o requisito da concessionária e o tipo de transformador.

Os ensaios de rotina normalmente confirmam as características elétricas fundamentais e o desempenho do isolamento. Para projetos críticos de alta tensão, os avaliadores também podem considerar ensaios especificados, como ensaio de impulso atmosférico, ensaio de impulso de manobra quando aplicável, ensaio de tensão induzida com medição de descargas parciais, evidência de capacidade de curto-circuito, medição de nível de ruído, ensaio de elevação de temperatura e análise de óleo. O escopo correto depende da classe de tensão, do risco do projeto e das consequências de uma falha em serviço.

Não trate um certificado de ensaio apenas como um documento de aprovação/reprovação. Analise os resultados subjacentes. Compare as perdas medidas com os valores garantidos, a impedância com a tolerância permitida, a relação e o grupo vetorial com os requisitos do sistema, e as leituras de descargas parciais com os critérios acordados. Pergunte como foram tratados eventuais ensaios repetidos, formas de onda incomuns ou desvios. Se um transformador falhar em um ensaio e for retrabalhado, a ação corretiva e as evidências do novo ensaio devem ser documentadas.

A capacidade da área de ensaios do fabricante também é importante. Um fornecedor pode terceirizar determinados ensaios de alta tensão, o que não é automaticamente inaceitável, mas as responsabilidades, o risco de cronograma, a rastreabilidade de calibração e o acesso para acompanhamento devem estar claros. Quando o projeto tiver condições rigorosas de aceitação pela concessionária, confirme que o arranjo de ensaio proposto atende à concessionária antes da emissão do pedido de compra.

Compare o pacote completo de fornecimento, não apenas o transformador principal

O desempenho de transformadores de alta tensão é influenciado por acessórios e interfaces. Buchas, comutadores de derivações sob carga, ventiladores e bombas de resfriamento, relés de proteção, sistemas de preservação de óleo, quiosques de controle, dispositivos de monitoramento, caixas de cabos e fiação de controle devem ser incluídos na comparação técnica. Um tanque principal robusto combinado com auxiliares mal selecionados ainda pode gerar problemas de manutenção e desligamentos forçados.

Analise as marcas de componentes propostas, as classificações técnicas, o histórico de serviço, a disponibilidade local e a compatibilidade com as práticas de manutenção do proprietário. Um comutador de derivações sob carga, por exemplo, pode se tornar o elemento de manutenção mais intensiva de um transformador de rede. Sua classificação de serviço, arranjo do compartimento de óleo, acesso a diagnósticos, prazo de entrega de peças sobressalentes e suporte técnico justificam uma análise própria.

Considere também a arquitetura do local. Em projetos de distribuição de média tensão, o transformador pode ser fornecido como parte de uma configuração compacta e integrada, em vez de como um equipamento isolado. UmaSubestação Compacta de Tipo Europeu pode ser uma abordagem de referência relevante para parques industriais, edifícios comerciais, portos, instalações de energia renovável ou aplicações de fornecimento temporário em que painéis elétricos, transformador, medição e distribuição de baixa tensão devem operar dentro de uma área limitada.

Esse exemplo não elimina a necessidade de revisão de engenharia. Para subestações compactas com tensões de até 35 kV e capacidades de transformador na faixa de 100 kVA a 2500 kVA, avalie a proteção contra ingresso do invólucro, a ventilação, as considerações sobre arco interno, a elevação de temperatura dos barramentos, a resistência à corrosão, o arranjo de entrada de cabos, o acesso para manutenção e a adequação do material do invólucro ao clima local. Uma solução compacta pode reduzir as obras civis e o esforço de instalação em campo, mas também pode tornar o gerenciamento térmico e a expansão futura mais restritos.

A confiabilidade da entrega deve ser testada em relação ao cronograma real do projeto

O prazo de entrega do transformador não é apenas uma questão de produção na fábrica. Ele inclui aprovação de engenharia, aquisição de componentes críticos, janelas de fabricação, ensaios, embalagem, transporte, entrega no local, suporte à instalação e prontidão para comissionamento. Um fornecedor que oferece uma data de entrega nominal atraente, mas não identificou buchas, comutadores de derivações, radiadores ou licenças de transporte de longo prazo, pode introduzir mais risco ao projeto do que um fabricante com um cronograma ligeiramente mais longo, mas bem sustentado.

Solicite um cronograma de marcos que identifique as datas de submissão do projeto, as janelas de aprovação, os pontos de liberação de materiais, a inspeção de fábrica, as datas de ensaio, a prontidão para embarque e a entrega de documentos. Verifique se o cronograma proposto inclui tempo razoável para análise pelo comprador. A aprovação tardia de desenhos é frequentemente atribuída ao cliente, mas também pode resultar de documentação incompleta ou mal coordenada pelo fornecedor.

A logística deve ser analisada antecipadamente para unidades de alta tensão. Peso e dimensões de transporte, cargas por eixo, restrições de rota, pontos de içamento, método de envio do óleo, necessidades de montagem no local e limitações de armazenamento podem afetar tanto o custo quanto o cronograma. Para locais remotos de energia renovável ou projetos de infraestrutura urbana congestionada, essas questões podem determinar a configuração viável do transformador antes da finalização do projeto elétrico.

Avalie o suporte ao ciclo de vida como um requisito técnico

A decisão de compra de um transformador vai além da aceitação em fábrica. Os avaliadores técnicos devem confirmar o que acontece após a energização, especialmente quando o local possui recursos de manutenção limitados ou quando um desligamento tem consequências comerciais elevadas.

Analise o escopo de comissionamento do fornecedor, a cobertura de serviços em campo, o processo de resposta, a abordagem de treinamento, as peças sobressalentes recomendadas, a qualidade da documentação e a capacidade de oferecer suporte a diagnósticos. Os manuais de operação e manutenção fornecidos devem ser específicos para a unidade solicitada, e não literatura genérica de marketing. Eles devem identificar intervalos de inspeção, orientações de gerenciamento de óleo, configurações de alarme, requisitos de manutenção do comutador de derivações, manutenção dos resfriadores e procedimentos de solução de problemas.

Para ativos importantes, os recursos de monitoramento devem ser considerados durante o projeto, em vez de adicionados posteriormente. Dependendo do projeto, isso pode incluir monitoramento da temperatura do óleo e dos enrolamentos, monitoramento de gases dissolvidos, medição de umidade, monitoramento de buchas, monitoramento da condição do comutador de derivações ou alarmes do sistema de resfriamento. O sistema apropriado depende da criticidade do ativo e da capacidade do proprietário de agir com base nos dados. Mais sensores não melhoram a confiabilidade se a responsabilidade pelos alarmes, a interpretação dos dados e a resposta de manutenção não estiverem claras.

Utilize uma comparação ponderada que evidencie as concessões

Uma tabulação de propostas baseada apenas em preço e caixas de seleção de conformidade tende a ocultar diferenças significativas. Uma matriz técnica-comercial ponderada é mais útil quando separa requisitos obrigatórios de pontos fortes comparativos. As condições obrigatórias podem incluir classe de tensão, capacidade, normas, suportabilidade a falhas, perdas, escopo de ensaios, ambiente do local e prazo de entrega. Fornecedores que não conseguem atendê-las não devem ser compensados por uma pontuação comercial baixa.

A ponderação deve refletir o projeto. Um transformador de concessionária para uma subestação crítica pode priorizar referências de projeto comprovadas, capacidade de ensaio e serviço durante o ciclo de vida. Uma expansão industrial acelerada pode atribuir peso adicional à capacidade de resposta da engenharia, à integração compacta e à certeza de entrega no local. Uma usina de energia renovável pode dar maior ênfase à resiliência ambiental, aos diagnósticos remotos e à praticidade do transporte.

Uma última precaução: uma longa lista de referências só é útil quando é comparável. Pergunte se as unidades de referência operam em classe de tensão, capacidade, perfil de carga, clima e duração de serviço semelhantes. Um fabricante com muitas entregas de pequenos transformadores de distribuição ainda pode precisar demonstrar sua capacidade para um grande projeto de alta tensão com comutação de derivações sob carga. A decisão de seleção mais sólida é aquela em que o histórico técnico, a capacidade da fábrica, o plano de ensaios, a lógica de entrega e o modelo de suporte apontam todos na mesma direção.
