Comment choisir un transformateur pour un bâtiment commercial dont les charges peuvent évoluer

Choisir un transformateur pour un bâtiment commercial ne consiste généralement pas à considérer uniquement la charge actuelle. En pratique, la difficulté ne réside pas dans le dimensionnement correspondant à ce qui est déjà prévu sur les plans, mais dans la prise d’une décision pertinente pour les cinq, dix ou quinze prochaines années. Des espaces de bureaux peuvent être transformés en espaces à usage mixte, des zones commerciales peuvent intégrer des systèmes de CVC et de réfrigération, des salles informatiques peuvent apparaître là où elles n’étaient pas prévues, et des bornes de recharge pour véhicules électriques peuvent être ajoutées plus tard, au-delà des prévisions de la conception électrique initiale.

C’est pourquoi un projet commercial équipé d’un transformateur doit être évalué comme une plateforme évolutive, et non comme un simple achat d’équipement. Surdimensionner tous les équipements n’est pas non plus une solution judicieuse. Cela peut augmenter le coût initial, accroître les pertes à vide et créer des difficultés d’installation sans améliorer réellement les performances du système. La meilleure approche consiste à comprendre le comportement des charges, les possibilités d’extension, l’architecture de tension et les conditions d’exploitation avant de fixer la capacité.

Les évaluateurs techniques doivent généralement concilier trois réalités concurrentes : le propriétaire souhaite disposer d’une marge pour les extensions, l’entrepreneur veut une unité pratique qui s’adapte au site et au calendrier, tandis que l’exploitant recherche des performances stables à long terme avec un minimum de problèmes de maintenance imprévus. Un bon choix de transformateur se situe à l’intersection de ces besoins.

Commencer par le profil de charge, et pas uniquement par la charge connectée

Une erreur fréquente dans les projets commerciaux consiste à utiliser la charge totale connectée comme principale référence de dimensionnement. Cette valeur est importante, mais elle peut être trompeuse lorsqu’elle est considérée isolément. Les bâtiments commerciaux comportent souvent des charges diversifiées avec des cycles de fonctionnement différents : ascenseurs, éclairage, groupes frigorifiques, pompes, équipements des locataires, charges informatiques, installations de cuisine ou futures infrastructures de recharge. Certaines sont très intermittentes, tandis que d’autres fonctionnent en continu. Un transformateur doit répondre au profil réel de la demande, et non à la somme théorique indiquée sur chaque disjoncteur.

Une analyse plus pertinente comprend généralement la demande de pointe, la charge moyenne, les variations quotidiennes de charge et la probabilité d’utilisation d’équipements générant des harmoniques. Si le bâtiment comporte une part importante de systèmes de CVC entraînés par des VFD, de systèmes alimentés par des UPS, de pilotes de LED ou d’autres charges non linéaires, l’échauffement du transformateur peut différer de ce qu’indique une simple estimation en kVA. Dans ce cas, déterminer si l’unité doit être évaluée en fonction de l’impact harmonique ne relève pas d’un excès de précaution, mais d’une prudence élémentaire.

Si aucun profil d’exploitation n’est disponible, la démarche la plus sûre consiste à établir une prévision de charge à partir des hypothèses d’utilisation réelles du bâtiment, plutôt que de s’appuyer sur un large facteur de réserve. Cette prévision doit distinguer les charges futures fermes des charges spéculatives. Il existe une réelle différence entre « l’aménagement des locaux des locataires prévu au budget pour la phase 2 » et « d’éventuelles bornes de recharge pour véhicules électriques ». Ces deux éléments ne doivent pas toujours être traités de la même manière lors des décisions de capacité.

Prévoir une marge de croissance, en précisant le type d’évolution concerné

L’« extension future » semble être une notion simple jusqu’à ce que l’on demande ce qui va réellement évoluer. Une superficie plus importante ? Une densité de refroidissement accrue ? De nouveaux locataires commerciaux ? Des équipements installés en toiture ? Des horaires d’exploitation plus longs ? La marge appropriée pour le transformateur dépend de la nature de cette évolution.

Par exemple, un bâtiment susceptible d’accueillir ultérieurement des salles de serveurs ou des cuisines commerciales à forte densité modifiera son profil électrique de manière plus importante qu’un bâtiment qui ajoute simplement des cloisons de bureaux ordinaires. De même, un site susceptible d’installer ultérieurement des bornes de recharge pour véhicules électriques peut nécessiter non seulement une capacité supplémentaire, mais aussi une attention particulière à la stratégie de gestion de la charge, à la qualité de l’énergie et aux infrastructures de distribution de réserve. Dans de nombreux projets, il est utile de déterminer si la croissance future doit être gérée par l’installation immédiate d’un transformateur plus puissant ou par la prévision d’un espace et d’une configuration d’appareillage permettant d’ajouter ultérieurement un deuxième transformateur. Il s’agit d’une décision de conception et d’exploitation, et pas seulement d’une décision concernant l’équipement.

C’est souvent à ce stade que les fabricants expérimentés et les équipes d’ingénierie apportent une réelle valeur ajoutée. Les entreprises spécialisées dans le développement d’équipements de transmission et de distribution, telles que Jinshida Electric Power Technology, vont généralement au-delà de la capacité nominale et examinent l’environnement global de l’application : évolution de la charge, contraintes d’installation, exigences d’efficacité et fiabilité d’exploitation dans le temps. Cette approche est importante, car un transformateur techniquement acceptable sur le papier peut néanmoins ne pas convenir au projet commercial s’il limite la prochaine amélioration du bâtiment.

Vérifier rapidement le plan de tension

La capacité retient souvent l’attention, mais c’est l’adaptation des tensions qui dissimule les erreurs les plus coûteuses. La tension du réseau d’alimentation entrant, la tension de distribution principale du bâtiment, les exigences d’alimentation des locataires et la structure future prévue de la sous-distribution doivent être cohérentes. Si le bâtiment est susceptible d’accueillir ultérieurement des équipements nécessitant des tensions différentes, ce point doit être pris en compte avant de finaliser le choix du transformateur.

En pratique, les évaluateurs doivent confirmer les points suivants :

• la compatibilité des tensions primaire et secondaire avec l’alimentation locale et le plan de distribution du bâtiment,
• l’adéquation de la plage de prises aux variations de tension prévues,
• la configuration du neutre et de la mise à la terre, en particulier lorsque des charges électroniques sensibles sont prévues,
• la coordination avec les protections en aval et les limites de contribution au courant de défaut en amont.

Cela devient encore plus important sur les sites à usage mixte ou évolutifs où l’intégration future de sources d’énergie renouvelable est envisagée. Un bâtiment peut ne pas avoir besoin aujourd’hui de solutions de transformateurs liées à la production, mais certains projets finissent par être raccordés à des systèmes énergétiques plus larges sur le site. Dans ce contexte, il est utile de travailler avec des fournisseurs qui comprennent également les applications connexes, notamment des équipements tels que les transformateurs pour la production d’énergie éolienne, car les questions d’ingénierie liées à la stabilité de la tension, à la coordination de l’isolement et à la fiabilité d’exploitation à long terme se recoupent souvent entre les secteurs.

Le choix entre transformateur sec et transformateur immergé dans l’huile ne relève pas d’une simple préférence

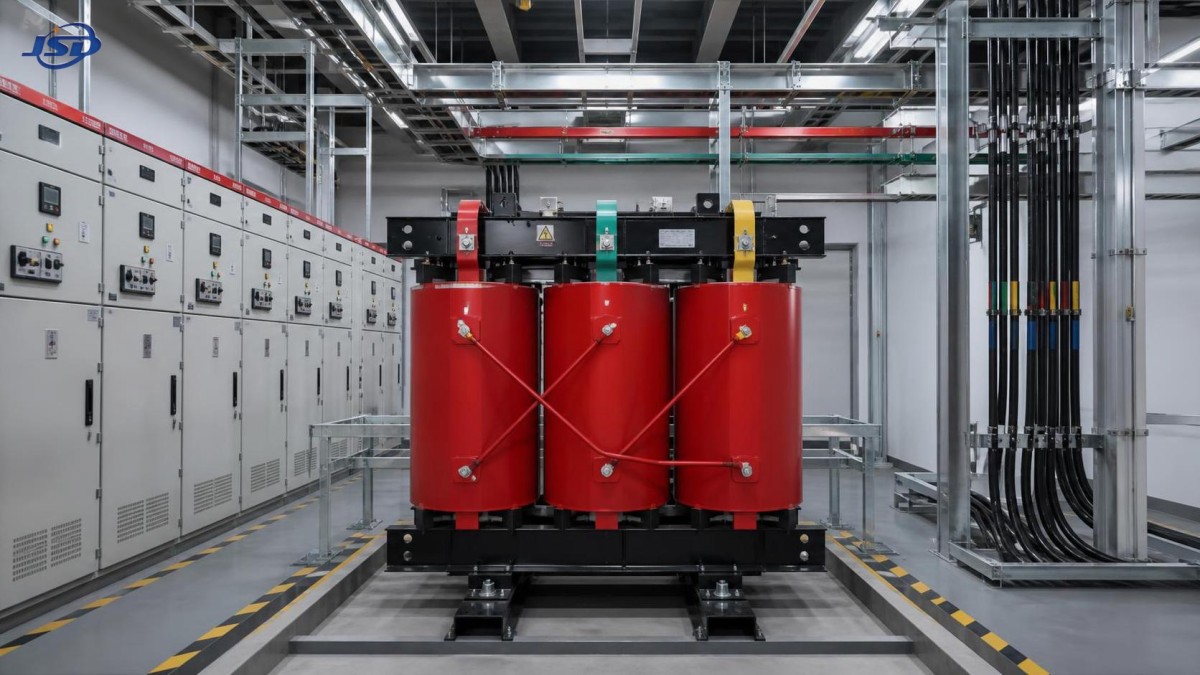

Les bâtiments commerciaux privilégient souvent les transformateurs secs pour les installations intérieures, les exigences de sécurité incendie et leur intégration plus facile dans les locaux techniques du bâtiment. Toutefois, la mention « bâtiment commercial » ne signifie pas automatiquement qu’un transformateur sec constitue toujours le meilleur choix. Le lieu d’installation, la qualité de la ventilation, les limites acoustiques, l’accès pour la maintenance et les exigences des réglementations locales sont autant de facteurs importants.

Les unités sèches peuvent être très pratiques dans les bâtiments occupés, notamment lorsque l’espace est limité à proximité des locaux électriques et que le risque de fuite doit être réduit au minimum. En revanche, dans certaines conditions d’interface avec le réseau ou de service extérieur, les transformateurs immergés dans l’huile peuvent encore être techniquement et économiquement pertinents, si les réglementations locales et la configuration du site le permettent. La décision doit être fondée sur les conditions réelles d’utilisation, et non sur les habitudes.

Le bruit est un autre problème souvent sous-estimé. Un local de transformateur situé à côté de bureaux, de zones commerciales ou d’espaces hôteliers peut susciter des plaintes bien avant que quiconque ne remette en question les performances électriques. Lorsqu’une sensibilité acoustique existe, elle doit être prise en compte au stade de l’évaluation, et non après la finalisation de l’installation.

L’efficacité se considère différemment à faible charge et à forte charge

Lorsqu’un bâtiment est appelé à évoluer jusqu’à utiliser pleinement son transformateur, l’efficacité doit être examinée tout au long de l’évolution de la charge, et pas uniquement à pleine charge. Un transformateur fortement surdimensionné peut fonctionner à une température confortable, mais il peut également subir pendant des années des pertes à vide évitables si la demande réelle reste modeste. Une unité dimensionnée au plus juste peut sembler efficace le premier jour, puis devenir une contrainte thermique et opérationnelle lorsque la densité des locataires augmente.

C’est pourquoi une réflexion fondée sur le cycle de vie est préférable à une réflexion limitée au coût initial. Il faut se demander comment le bâtiment devrait charger le transformateur au fil du temps. Si le projet commence avec un taux d’occupation relativement faible avant d’augmenter progressivement, il convient de comparer les différentes phases d’exploitation prévues. Dans de nombreux cas, la bonne réponse n’est pas l’unité la plus grande pouvant entrer dans le local, mais celle qui fonctionne efficacement sur la courbe de charge probable tout en conservant des possibilités d’extension réalistes.

Accorder de l’importance à la marge thermique, aux harmoniques et aux conditions ambiantes

Les bâtiments commerciaux ne sont plus de simples environnements composés d’éclairages et de moteurs. La chaleur produite par les équipements électroniques, les harmoniques générés par les équipements de conversion de puissance et la ventilation limitée dans les locaux techniques compacts affectent tous la durée de vie du transformateur. Si le transformateur doit fonctionner dans un local chaud en sous-sol, une enveloppe installée en toiture ou tout autre environnement loin d’être idéal, les hypothèses relatives aux conditions ambiantes doivent être examinées attentivement.

Les évaluateurs ne doivent pas considérer les performances thermiques comme une simple case à cocher. Il convient notamment de se demander si la conception de la ventilation est réaliste, si les futurs équipements voisins risquent d’augmenter la température du local et si les charges non linéaires du bâtiment justifient une analyse supplémentaire des contraintes harmoniques. Il ne s’agit plus de cas exceptionnels. Dans de nombreux projets commerciaux modernes, ce sont des situations courantes.

Ne pas dissocier le transformateur du reste du système de distribution

Un transformateur n’est qu’un élément du chemin de distribution électrique. L’unité la plus performante sur le papier peut tout de même constituer un mauvais choix si l’appareillage, le cheminement des câbles, les réglages des protections, l’aménagement civil ou l’accès pour la maintenance compliquent son exploitation. Voici quelques exemples pratiques :

• si un remplacement futur nécessite de démolir des murs ou de perturber des zones occupées, le coût du cycle de vie augmente rapidement ;
• si l’espace nécessaire au cintrage des câbles est insuffisant, l’installation devient plus difficile et parfois moins fiable ;
• si le local du transformateur ne prévoit pas de véritable évacuation de la chaleur, sa durée de service réelle peut être réduite ;
• si la coordination des protections n’est pas vérifiée, les déclenchements intempestifs ou une mauvaise isolation des défauts peuvent devenir une difficulté durable.

C’est également pourquoi les capacités du fournisseur comptent au-delà du catalogue. Un fabricant disposant d’une R&D établie, de processus de production rigoureux et d’un contrôle qualité strict peut apporter bien davantage qu’une simple livraison d’équipements. Pour les acheteurs qui comparent plusieurs options, la réactivité concernant les plans, la confirmation des paramètres, les conseils d’application et la constance de la fabrication sont souvent plus révélatrices que le langage des brochures.

Questions à poser avant de procéder au choix final

L’évaluation d’un transformateur pour un projet commercial repose généralement sur une courte série de questions essentielles :

• Quelle est la demande de pointe réaliste aujourd’hui, et quelle part de la demande future est réellement probable ?
• La croissance future de la charge modifiera-t-elle la nature de celle-ci, et pas seulement son niveau ?
• Les niveaux de tension, les prises, la mise à la terre et la coordination des protections sont-ils adaptés à l’utilisation actuelle et future ?
• L’environnement d’installation est-il compatible avec le comportement thermique et acoustique du transformateur ?
• Une extension par étapes serait-elle plus pratique que l’achat immédiat d’une seule unité plus grande ?
• Le fournisseur sélectionné peut-il assurer les clarifications techniques pendant les phases de conception, de fabrication et de mise en service ?

Si ces questions trouvent des réponses claires, le risque de choisir une unité inadaptée diminue fortement. Si les réponses reposent encore sur des suppositions, il est généralement préférable de suspendre la procédure et de préciser les hypothèses relatives à la charge et au site avant d’émettre la spécification d’achat finale.

Le meilleur transformateur pour un bâtiment commercial en croissance n’est pas simplement celui qui dispose d’un surplus de kVA. C’est celui qui s’adapte à l’avenir électrique du bâtiment sans gaspiller de capacité, créer des pertes évitables ou enfermer le propriétaire dans une prochaine étape difficile. Cela demande un peu plus de réflexion en amont, mais revient presque toujours moins cher que de corriger une mauvaise décision après la mise sous tension du bâtiment.
