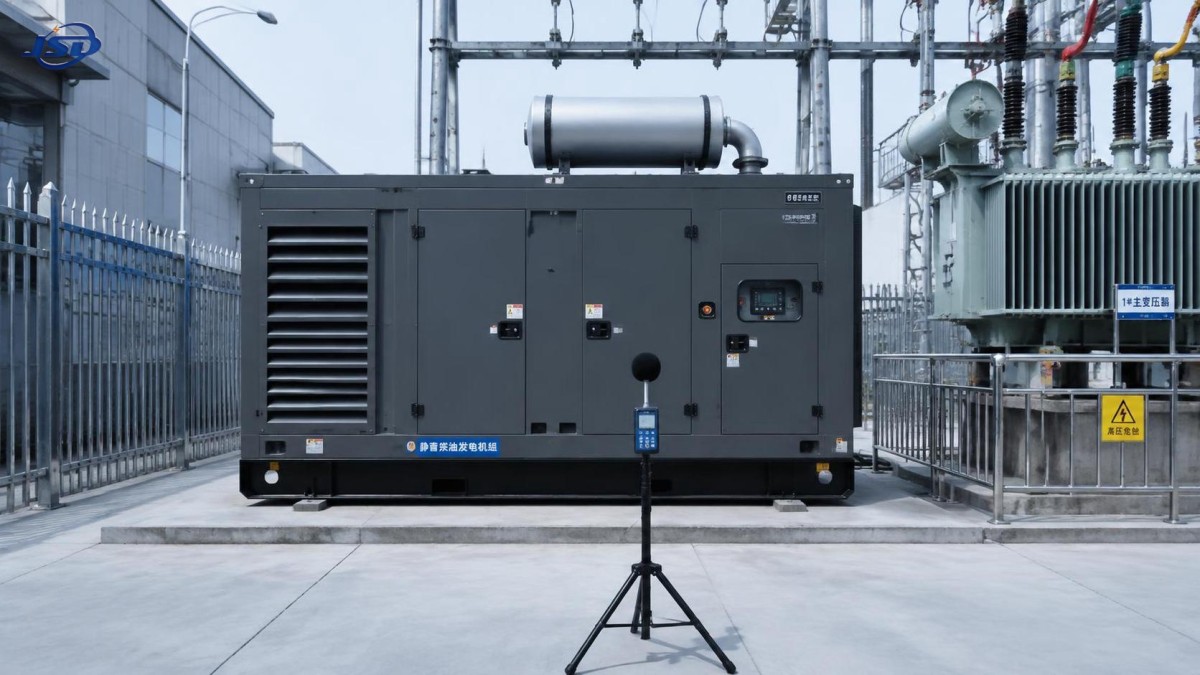

Comment évaluer les données de bruit d’un fabricant de groupes électrogènes diesel silencieux

Commencez par les conditions d’essai, et non par le nombre de décibels

Une valeur de bruit publiée n’est utile que lorsqu’elle décrit une condition d’essai reproductible. Un fabricant de groupes électrogènes diesel silencieux peut indiquer qu’une unité est évaluée à un certain niveau de pression acoustique, mais ce chiffre ne peut être comparé équitablement à une autre offre que si la distance de mesure, la charge, le mode de fonctionnement, l’environnement et la norme sont alignés.

Pour un évaluateur technique, la première question est simple : qu’a-t-on exactement mesuré ? Une valeur relevée à 7 mètres en champ libre n’est pas équivalente à une valeur relevée à 1 mètre, à un point de charge différent ou dans une cour d’usine partiellement fermée. Aucune de ces valeurs n’est automatiquement erronée. Elles répondent à des questions différentes.

Le bruit doit également être correctement identifié comme pression acoustique ou puissance acoustique. Le niveau de pression acoustique est ce qu’un récepteur mesure à une position spécifiée. Il s’agit souvent de la donnée la plus pratique pour une limite de site, un emplacement d’opérateur ou un bâtiment voisin. Le niveau de puissance acoustique décrit l’énergie acoustique émise par la machine et est plus utile pour prévoir les performances sur site à l’aide d’un modèle acoustique. Une offre qui indique seulement « faible bruit » ou une valeur unique en dB sans préciser la grandeur rapportée laisse trop de place à l’interprétation.

Avant de comparer les fournisseurs, demandez une fiche de données acoustiques indiquant au minimum :

• le paramètre mesuré, tel que le niveau de pression acoustique pondéré A ou le niveau de puissance acoustique ;
• la distance de mesure et la hauteur du microphone ;
• la charge du groupe électrogène pendant l’essai, y compris le facteur de puissance lorsque cela est pertinent ;
• la condition de fonctionnement, telle que puissance principale, secours, vitesse nominale ou ralenti ;
• l’environnement acoustique, notamment s’il s’agissait d’un champ libre, d’un environnement semi-réverbérant ou d’un environnement affecté par des surfaces réfléchissantes ;
• la méthode d’essai applicable ou l’édition de la norme ;
• si la valeur indiquée est un résultat en un point, une moyenne sur plusieurs positions ou un maximum garanti.

Un fournisseur capable de fournir ce contexte donne à l’évaluateur des éléments vérifiables. Un fournisseur qui se contente de répéter une valeur de catalogue peut néanmoins disposer d’une enceinte performante, mais les performances annoncées ne peuvent pas encore être utilisées comme donnée de conception.

Le point de charge modifie le profil sonore

Le bruit d’un groupe électrogène diesel ne reste pas constant dans toutes les conditions de fonctionnement. Le bruit de combustion du moteur, le bruit d’échappement, le bruit du ventilateur de refroidissement, le bruit électromagnétique de l’alternateur et les vibrations structurelles réagissent différemment aux variations de charge et de vitesse. Pour de nombreux groupes fonctionnant à fréquence fixe, la vitesse du moteur reste globalement constante, mais l’équilibre acoustique peut néanmoins évoluer considérablement entre faible charge et pleine charge.

Cela est important car l’exigence d’un projet repose rarement sur une condition « nominale » abstraite. Un groupe de secours d’hôpital peut devoir respecter une limite en limite de propriété pendant les essais périodiques comme lors d’un transfert d’urgence. Une installation de chantier peut fonctionner une grande partie du temps à charge partielle. Un centre de données peut avoir plusieurs groupes électrogènes fonctionnant simultanément lors d’une coupure du réseau. Chaque scénario pose une question acoustique différente.

Demandez au fabricant des données acoustiques aux points de fonctionnement importants pour le projet. Si un seul point d’essai officiel est disponible, la soumission technique doit préciser ce qu’il représente et éviter de laisser entendre que le même chiffre s’applique partout. Une mesure à pleine charge ne peut pas être simplement considérée comme une garantie universelle, et une mesure à vide ou à faible charge ne doit pas être utilisée pour prévoir le fonctionnement d’urgence.

Le contenu fréquentiel mérite également attention. Deux groupes électrogènes peuvent afficher des valeurs pondérées A similaires tout en produisant des nuisances très différentes. Une composante basse fréquence de l’échappement peut se propager plus loin à l’extérieur et traverser les façades de bâtiments plus facilement qu’un bruit de ventilateur à fréquence plus élevée. Les composantes tonales provenant des équipements rotatifs, des vibrations des panneaux de l’enceinte ou des résonances dans le trajet d’admission et d’échappement peuvent également être plus gênantes que ne le suggère le niveau global.

Pour les sites proches de logements, de bureaux, de salles de contrôle ou d’équipements sensibles, demandez des informations par bandes d’octave ou de tiers d’octave lorsque le consultant acoustique du projet en a besoin. L’objectif n’est pas d’exiger des rapports excessifs pour chaque petite installation. Il s’agit d’éviter qu’une valeur principale conforme masque un problème de fréquence qui devient coûteux après l’installation.

Vérifiez si l’enceinte est évaluée comme un système

Un groupe électrogène silencieux est un système acoustique, et non simplement un moteur entouré de panneaux de tôle. L’enceinte, le circuit d’admission, le rejet du radiateur, le silencieux d’échappement, les portes, les ouvertures de câbles, le châssis de base et les isolateurs antivibratoires influencent tous le résultat final. Un capot bien conçu peut être peu performant si les ouvertures d’air contournent le traitement acoustique ou si les joints de porte se détériorent à la suite d’accès d’entretien répétés.

Le débit d’air de refroidissement est l’un des domaines où les affirmations des brochures et les performances installées divergent le plus souvent. Le moteur et l’alternateur nécessitent une ventilation adéquate, notamment en cas de températures ambiantes élevées ou d’emplacements restreints. L’ajout de chicanes, de persiennes acoustiques ou d’atténuateurs peut réduire le bruit rayonné, mais peut aussi accroître la résistance à l’écoulement de l’air. Si le système de refroidissement n’est pas évalué comme partie intégrante de la conception de l’enceinte, le groupe peut connaître des températures élevées, une capacité de puissance réduite ou un bruit excessif du ventilateur.

Les évaluateurs techniques doivent donc demander quelle configuration sous-tend la valeur de bruit indiquée. Cette valeur est-elle basée sur un groupe ouvert avec une enceinte acoustique séparée, un capot intégré résistant aux intempéries ou une configuration conteneurisée ? Inclut-elle le silencieux d’échappement fourni ? Le radiateur est-il installé dans le package acoustique ? Les atténuateurs d’admission et de rejet sont-ils inclus, optionnels ou supposés être fournis par d’autres ?

La construction des portes et panneaux d’entretien doit être examinée en fonction de la limite de bruit exigée. Un package à faible bruit dépend de joints d’étanchéité, de loquets maintenant la compression, de matériaux de doublage résistant à la chaleur et à la contamination, ainsi que d’une rigidité des panneaux suffisante pour éviter les vibrations et le rayonnement de grandes surfaces vibrantes. Un fournisseur doit pouvoir expliquer comment l’accès pour l’entretien courant est préservé sans créer de voies de fuite non atténuées.

La même approche s’applique à l’isolation vibratoire. Les vibrations solidiennes peuvent être transmises par un châssis, une dalle de propreté, un support d’échappement, une tuyauterie de carburant, un cheminement de câbles ou des structures métalliques adjacentes. Une fois que les vibrations pénètrent dans la structure d’un bâtiment, un groupe électrogène extérieur apparemment silencieux peut produire un bruit secondaire audible à l’intérieur. Le rapport acoustique du fournisseur doit distinguer le bruit aérien des hypothèses de maîtrise des vibrations et identifier les travaux d’installation nécessaires pour préserver le résultat de l’essai.

Ne considérez pas l’essai du fabricant comme le résultat sur site

Les données d’usine ou de champ contrôlé sont nécessaires pour comparer les équipements, mais elles ne remplacent pas une prévision spécifique à l’installation. Les murs voisins, les auvents de toiture, les couloirs de service étroits, les revêtements durs, les plateformes surélevées et les barrières acoustiques peuvent tous modifier la propagation. Les réflexions peuvent augmenter les niveaux en certains points, tandis que l’écran acoustique les réduit à d’autres. Les sorties d’échappement et les rejets de radiateur sont directionnels ; l’orientation du groupe peut donc être aussi importante que la valeur de l’enceinte.

Cette distinction devient particulièrement importante dans les projets de distribution électrique. Un groupe électrogène diesel peut alimenter un jeu de barres de secours basse tension tout en étant installé près d’un local de transformateurs, d’un bâtiment de tableaux électriques ou d’un poste de distribution. Les équipements électriques environnants peuvent introduire leurs propres sources sonores. Le bruit du noyau du transformateur est généralement caractérisé différemment du bruit du moteur diesel, et il peut se poursuivre tant que le transformateur est sous tension, tandis que le groupe électrogène fonctionne de façon intermittente ou en service d’urgence.

Par exemple, une installation utilisant untransformateur de distribution 13,8 kV pour abaisser la tension destinée à des charges industrielles doit évaluer l’environnement acoustique comme une installation combinée. Le bruit à vide du transformateur, le bruit de fonctionnement du groupe électrogène, les équipements de refroidissement, les ventilateurs de ventilation et le son réfléchi par les structures voisines peuvent tous affecter le point de réception. Sélectionner séparément des composants selon des valeurs principales distinctes ne démontre pas la conformité du site assemblé.

Une spécification rigoureuse sépare trois niveaux de responsabilité :

• Performances de l’équipement : le package générateur doit respecter un niveau de bruit défini dans des conditions d’essai définies.
• Conception de l’installation : l’entrepreneur ou l’ingénieur de projet doit fournir des fondations, gaines, conduits d’échappement, barrières et dégagements conformes aux hypothèses acoustiques.
• Conformité sur site : l’installation achevée doit respecter la limite applicable aux emplacements de réception requis et dans les scénarios de fonctionnement prévus.

Sans cette séparation, un litige peut survenir après la mise en service. Le fabricant peut invoquer un essai d’usine valide ; l’installateur peut invoquer l’équipement livré ; le propriétaire peut néanmoins constater un dépassement de limite en limite de propriété. Une documentation claire avant l’achat coûte bien moins cher que l’ajout de silencieux, de barrières ou de modifications majeures des conduits après la mise en place du groupe.

Lisez les déclarations relatives aux normes avec précision

Les références aux normes peuvent renforcer une soumission, mais uniquement lorsque la référence est précise. Un évaluateur doit rechercher la méthode d’essai, le champ d’application, l’approche instrumentale, la condition de fonctionnement et le critère d’acceptation, plutôt que d’accepter une affirmation générique selon laquelle l’unité est « testée conformément aux normes internationales ». Une norme peut décrire comment le son est mesuré sans fixer la limite de bruit admissible pour le projet. Ce sont des questions distinctes.

La spécification du projet doit préciser si l’exigence correspond à un niveau de pression acoustique maximal à une distance définie, à un maximum en limite de propriété ou à une limite de puissance acoustique utilisée pour la modélisation acoustique. Elle doit également indiquer la condition de fonctionnement concernée. Si une autorité locale, une norme du propriétaire ou un permis environnemental établit un critère fondé sur le récepteur, ce critère doit régir l’évaluation finale de l’installation, même lorsque le package de groupe électrogène a passé un essai d’usine reconnu.

L’incertitude de mesure ne doit pas être ignorée lorsque la marge de conception est très faible. Les essais acoustiques comportent des incertitudes liées aux instruments, aux conditions environnementales, à la configuration d’essai, aux variations de la machine et aux méthodes de calcul. Une proposition située exactement à la limite indiquée offre peu de marge pratique face aux variations d’installation. Une décision d’approvisionnement plus robuste tient compte de la marge laissée par le package sélectionné pour les conditions prévues sur site.

Il est également judicieux de distinguer une valeur garantie d’une valeur typique. Une valeur « typique » peut être utile lors de la budgétisation préliminaire, mais ne doit pas constituer la base contractuelle d’un projet sensible. Une garantie doit identifier la configuration, le point de fonctionnement, la distance, la méthode d’essai et les conditions que l’acheteur ou l’installateur doit respecter. Les silencieux, persiennes, radiateurs déportés ou traitements d’échappement spéciaux en option doivent être répertoriés explicitement plutôt que dissimulés dans les exclusions.

Questions qui révèlent les soumissions acoustiques insuffisantes

Lors de l’examen d’offres d’un fabricant de groupes électrogènes diesel silencieux, un ensemble court de questions ciblées révèle souvent davantage qu’une longue brochure marketing. Demandez le rapport d’essai acoustique ou un résumé traçable, puis vérifiez si la configuration testée correspond à la nomenclature proposée. Confirmez le nombre et l’emplacement des positions de mesure. Demandez quels accessoires étaient installés, si la sortie d’échappement était incluse dans la mesure et si l’unité a été testée avec le même radiateur, ventilateur et arrangement d’enceinte que ceux proposés pour le projet.

Pour les installations comportant plusieurs groupes, établissez si le niveau proposé s’applique à un seul générateur ou à la combinaison de fonctionnement requise. Le son de sources indépendantes s’additionne logarithmiquement ; plusieurs groupes fonctionnant ensemble ne peuvent donc pas être évalués en répétant simplement la valeur d’un seul groupe. La conception acoustique doit également prendre en compte le fonctionnement synchronisé, le partage de charge et l’orientation pratique de plusieurs rejets de radiateur et cheminées d’échappement.

Demandez comment le fournisseur maîtrise les variations de production. Une conception acoustique peut être correcte sur le papier tout en variant selon l’ajustement des panneaux, le positionnement de l’isolation, le choix du ventilateur, l’installation du silencieux ou la configuration du moteur. Des preuves utiles peuvent inclure des points d’inspection documentés pour les ensembles d’enceinte, la vérification des composants acoustiques fournis et un processus clair de traitement des écarts par rapport à la configuration spécifiée. Cela est particulièrement pertinent lorsqu’une enceinte standard est modifiée pour des conditions ambiantes inhabituelles, des systèmes de carburant alternatifs ou une installation dans un espace restreint.

Enfin, prenez en compte l’accès et la maintenabilité. Les performances acoustiques dépendent du maintien des panneaux, joints, atténuateurs et composants d’échappement dans leur état prévu. Une enceinte qui rend difficile le remplacement normal des filtres ou les inspections peut entraîner un mauvais remontage après l’entretien. Les exigences de maintenance doivent préciser comment les joints acoustiques, connexions flexibles, supports de silencieux et isolateurs antivibratoires sont inspectés tout au long de la durée de vie de l’équipement.

Utilisez les données acoustiques pour effectuer une sélection justifiable

La meilleure soumission n’est pas nécessairement celle qui affiche la valeur dB isolée la plus basse. C’est celle qui fournit une base d’essai transparente, correspond au cycle de service du projet, identifie la configuration acoustique fournie et peut être intégrée à une évaluation de site crédible. Pour les installations extérieures simples, largement éloignées des récepteurs, une valeur d’équipement bien définie peut suffire. Pour les sites industriels denses, les bâtiments, les hôpitaux, les aménagements à usages mixtes ou les installations à proximité de zones occupées, les données acoustiques doivent faire partie de la stratégie globale d’implantation et de mise en service.

Un évaluateur technique doit pouvoir retracer la décision depuis l’exigence du projet jusqu’à la condition d’essai du fabricant, la configuration d’équipement proposée, les hypothèses d’installation et le point de vérification final. Cette chaîne transforme une affirmation de groupe électrogène « silencieux » en un jugement d’ingénierie capable de résister à l’examen des achats, à la mise en service et à l’exploitation.
