Quelle marge de charge un groupe électrogène diesel à châssis ouvert de 400 kVA doit-il avoir ?

Un groupe électrogène diesel à châssis ouvert de 400 kVA ne doit normalement pas être sélectionné pour fonctionner en continu à 400 kVA. La marge pratique dépend du fait que le groupe soit prévu pour une puissance principale ou de secours, du comportement de la charge lors des démarrages de moteurs et des variations par paliers, ainsi que de l'éventuelle réduction de la puissance nominale publiée due aux conditions du site. Pour un groupe conventionnel à facteur de puissance de 0.8, 400 kVA correspondent à environ 320 kW. Un objectif initial pertinent consiste à maintenir la charge de fonctionnement soutenue prévue autour de 60–80% de la puissance nominale applicable du générateur, tout en confirmant que la demande simultanée maximale, l'événement de démarrage et le cas de déclassement du site restent dans les limites du moteur et de l'alternateur.

Cela ne signifie pas que chaque installation nécessite une réserve fixe de 20%, 25% ou 30%. Un générateur alimentant une charge résistive stable peut fonctionner de manière satisfaisante plus près de sa puissance nominale qu'un groupe alimentant plusieurs gros moteurs, des variateurs de vitesse, un système UPS ou un procédé à charge intermittente. La marge correcte résulte donc d'une analyse de charge, et non d'un pourcentage appliqué mécaniquement à la capacité indiquée sur la plaque signalétique.

Commencez par la base de puissance nominale, et non par l'indication 400 kVA

Le même ensemble physique de générateur peut avoir différentes puissances nominales pour les applications de secours, de puissance principale et de service continu. Ces puissances nominales ne sont pas interchangeables.

• La puissance de secours est destinée à un fonctionnement d'urgence lors d'une défaillance du réseau électrique et est généralement soumise à des limites annuelles d'heures de fonctionnement et de profil de charge définies par le fabricant.
• La puissance principale s'applique lorsque le générateur constitue la source normale pour des charges variables pendant des périodes prolongées. La charge moyenne admissible et les dispositions relatives à la surcharge doivent être vérifiées dans la fiche technique spécifique.
• Les puissances nominales de service continu, lorsqu'elles sont proposées, s'appliquent à un fonctionnement constant à une puissance définie et sont plus restrictives qu'une indication de secours ne peut le laisser penser.

Une puissance nominale de secours de 400 kVA ne doit pas automatiquement être considérée comme 400 kVA disponibles pour une charge de production permanente fonctionnant 24 heures sur 24. À l'inverse, un groupe de 400 kVA en puissance principale peut avoir une plage de fonctionnement définie par la charge moyenne, la charge maximale et la durée autorisée à une puissance plus élevée. Les conditions de puissance nominale du fabricant, y compris la température ambiante, l'altitude, l'humidité, la spécification du carburant et la configuration de refroidissement, établissent le véritable point de départ des calculs de marge.

La valeur en kVA doit également être distinguée des kW utilisables. À un facteur de puissance nominal de 0.8 :

400 kVA × 0.8 = 320 kW

Si le système raccordé fonctionne à un facteur de puissance de 0.9 ou 0.95, le moteur peut devenir l'élément limitant avant que l'alternateur n'atteigne sa limite en kVA. Si le facteur de puissance du système est faible, le système d'excitation de l'alternateur et le courant statorique peuvent devenir les éléments limitants, même lorsque les kW mesurés semblent acceptables. La sélection doit donc prendre en compte conjointement les kW de pointe, les kVA de pointe et le facteur de puissance.

Une plage de fonctionnement utile pour l'évaluation initiale

Pour de nombreuses applications de groupes électrogènes diesel à châssis ouvert de 400 kVA, une plage de charge soutenue d'environ 240–320 kVA constitue une zone pertinente à examiner en premier lieu. Cela représente 60–80% de la puissance nominale. Elle laisse de la capacité pour des variations opérationnelles modérées tout en évitant une charge très faible prolongée. Toutefois, cette plage est un point de départ pour l'évaluation, et non un substitut à une étude de charge.

La limite inférieure est aussi importante que la limite supérieure. Le surdimensionnement est souvent considéré comme prudent, mais un moteur diesel exploité de façon répétée à une charge trop faible peut ne pas atteindre des conditions de combustion efficaces. Les conséquences peuvent inclure des dépôts de carbone, une dilution de l'huile, un encrassement de l'échappement et une accumulation de carburant dans l'échappement. La charge minimale acceptable précise dépend du moteur ; elle ne doit pas être supposée à partir d'une règle générique. Lorsqu'un site présente une faible charge normale mais une charge intermittente très importante, une banque de charge, une production par paliers ou une autre stratégie d'exploitation peut être plus défendable qu'un seul groupe surdimensionné fonctionnant longtemps à faible charge.

Pourquoi les kW en fonctionnement ne racontent rarement toute l'histoire

L'erreur de dimensionnement la plus courante consiste à additionner les kW indiqués sur les plaques signalétiques des équipements raccordés et à comparer le résultat uniquement à 320 kW. Cette approche ne tient pas compte des événements de courte durée qui déterminent les performances du générateur. Les groupes électrogènes diesel sont des systèmes dynamiques : le moteur doit fournir un couple mécanique, le régulateur doit répondre aux variations de vitesse, et l'alternateur ainsi que le régulateur automatique de tension doivent supporter le transitoire électrique.

Un moteur fonctionnant à 30 kW peut demander plusieurs fois son courant normal lors d'un démarrage direct. Les kVA de démarrage peuvent provoquer une chute de tension suffisamment sévère pour faire retomber les contacteurs, interrompre les commandes ou empêcher le démarrage d'un autre moteur. Le problème devient plus marqué lorsque le plus grand moteur démarre alors que d'autres charges sont déjà raccordées.

Pour chaque moteur important, consignez :

• les kW ou la puissance en chevaux nominaux ;
• le courant de fonctionnement et la méthode de démarrage ;
• le courant à rotor bloqué ou les kVA de démarrage, lorsqu'ils sont disponibles ;
• le temps d'accélération et l'inertie de l'équipement entraîné ;
• la possibilité de séquencer les démarrages ;
• la charge déjà en ligne au moment du démarrage.

Le démarrage direct crée la demande électrique la plus élevée. Les configurations étoile-triangle, à autotransformateur, à démarreur progressif et à variateur de fréquence peuvent réduire le courant de démarrage, mais elles introduisent d'autres considérations. Les démarreurs progressifs peuvent encore produire un courant important sur un intervalle d'accélération plus long. Les VFD réduisent les contraintes liées au démarrage des moteurs, mais peuvent contribuer au courant harmonique et se comporter différemment lors d'écarts de tension ou de fréquence du générateur. Les informations de compatibilité du fabricant concernant l'entraînement, l'alternateur du générateur et le système de commande sont plus utiles que de supposer que tout démarreur électronique résout le problème de dimensionnement.

Évaluez la charge comme une séquence temporelle

Un calcul de marge approprié utilise un profil de charge plutôt qu'une seule valeur de « charge totale ». Le programme de charges doit identifier ce qui fonctionne avant le transfert, ce qui démarre immédiatement après que le générateur a atteint sa tension et sa fréquence, ce qui peut être retardé et ce qui est susceptible de fonctionner simultanément dans les conditions de demande les plus élevées.

Considérez une installation équipée d'un groupe de 400 kVA. Sa charge d'urgence normale peut être de 180 kW à un facteur de puissance de 0.9, soit 200 kVA. Cela semble confortablement inférieur à la puissance nominale. Si une pompe incendie, une pompe d'eau glacée ou un compresseur de 75 kW doit démarrer directement alors que la charge de base de 200 kVA est en ligne, l'événement de démarrage — et non la condition de fonctionnement à 200 kVA — peut déterminer la taille du générateur. En revanche, si la charge de base est de 260 kVA et qu'une pompe de 60 kVA démarre via un VFD après un délai contrôlé, le même générateur peut être acceptable, sous réserve de performances transitoires vérifiées.

Le séquencement des charges peut fournir davantage de capacité utilisable que la simple augmentation de la puissance nominale du générateur. Les systèmes HVAC non critiques, les grands chauffages de procédé, les chargeurs de batteries et les pompes secondaires peuvent être retardés jusqu'à ce que les charges essentielles soient stabilisées. La temporisation du commutateur de transfert automatique, la logique de préchauffage du générateur et les verrouillages du système de commande doivent prendre en charge cette séquence. Un dispositif de délestage n'est une marge réelle que s'il est conçu, testé et entretenu ; il ne doit pas exister uniquement comme hypothèse dans une feuille de calcul de dimensionnement.

L'installation à châssis ouvert modifie la question du déclassement

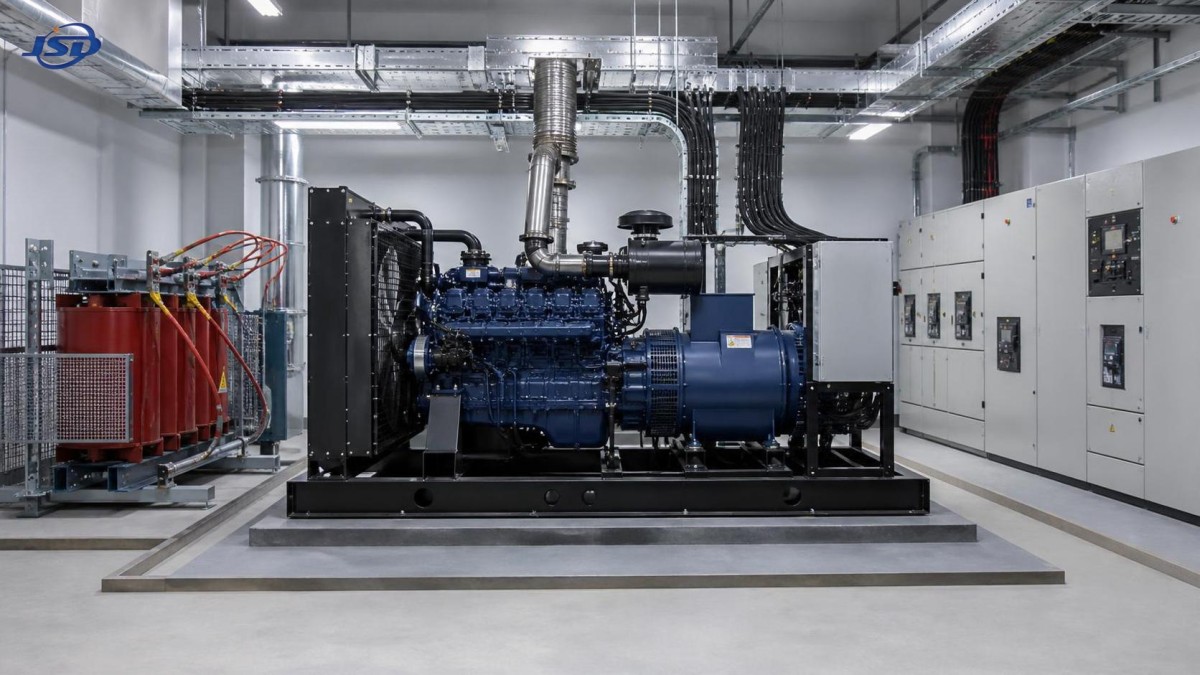

Un groupe électrogène diesel à châssis ouvert est généralement destiné à être installé dans un local spécialement conçu, une zone technique ou une enceinte protégée des intempéries. Contrairement à un groupe conditionné étanche aux intempéries ou insonorisé, sa capacité fournie dépend fortement de l'environnement d'installation. La puissance indiquée sur le générateur est normalement fondée sur des conditions de référence spécifiées. Une température ambiante élevée, l'altitude, une ventilation insuffisante, un débit d'air restreint au radiateur et une recirculation excessive de l'air chaud évacué peuvent réduire la puissance moteur disponible.

À plus haute altitude, la réduction de la densité de l'air affecte la disponibilité de l'air de combustion. Une température ambiante élevée diminue la densité de l'air et réduit la marge de rejet thermique du système de refroidissement. Un local de générateur peut être ventilé nominalement tout en recirculant de l'air chaud si les ouvertures d'admission et d'évacuation sont mal positionnées. Dans cette situation, un groupe sélectionné avec seulement une faible marge par rapport à la plaque signalétique peut être surchargé lorsque la température du local augmente, même si la charge électrique raccordée n'a pas changé.

L'examen technique doit utiliser les courbes de déclassement du moteur et de l'alternateur fournies pour le modèle exact. Il doit également vérifier la configuration du radiateur, le trajet de l'air de combustion, le service du ventilateur de ventilation, la température ambiante autorisée du local et la contre-pression d'échappement. Un ensemble nominal de 400 kVA peut présenter une capacité disponible sur site inférieure après application de ces conditions. La marge doit être calculée par rapport à cette puissance corrigée, et non par rapport à la valeur mise en avant dans le catalogue.

Les charges non linéaires nécessitent des vérifications centrées sur l'alternateur

Les équipements de traitement de données, les chargeurs de batteries à redresseur, les entrées UPS, les pilotes d'éclairage LED, les équipements de soudage et les variateurs de vitesse peuvent déformer les formes d'onde du courant. Leur incidence n'est pas pleinement représentée par les kW et le facteur de puissance à la fréquence fondamentale. Les courants harmoniques peuvent augmenter l'échauffement de l'alternateur, affecter la qualité de la forme d'onde de tension et imposer une charge supplémentaire au régulateur automatique de tension.

Les questions pertinentes concernent la proportion de charge non linéaire, la distorsion harmonique totale attendue du courant, le comportement lors des paliers de charge et la capacité de l'alternateur et de l'AVR du fabricant du générateur. Un groupe électrogène diesel à châssis ouvert de 400 kVA alimentant une charge de pompage principalement linéaire peut nécessiter une marge différente de celle d'un groupe alimentant une forte proportion de charges UPS ou entraînées par variateurs, même si les deux affichent la même moyenne de kW sur un compteur.

La coordination des protections mérite également une attention particulière. La capacité de courant de défaut sous-transitoire et transitoire du générateur est bien inférieure et de durée plus courte que celle d'une source de réseau. Les réglages des disjoncteurs, la coordination sélective et les performances des dispositifs de protection en aval doivent être examinés avec une alimentation par générateur. Un transformateur ou un tableau de distribution surdimensionné ne crée pas de capacité de défaut supplémentaire pour le générateur.

Lorsque la production de secours alimente un système de distribution moyenne tension vers basse tension, les caractéristiques du transformateur influencent l'évaluation côté générateur. L'appel de courant du transformateur peut créer un transitoire d'enclenchement sévère, en particulier si le générateur se connecte à un transformateur hors tension et que les charges en aval sont rétablies simultanément. La configuration des enroulements, l'impédance, la capacité du transformateur, le flux résiduel et la séquence de transfert influencent tous le résultat. Un équipement tel qu'unTransformateur de distribution triphasé sec en résine moulée 35 kV peut être pertinent dans une architecture de distribution 35 kV/0.4 kV, mais sa plage de capacité de 30–2500 kVA ne doit pas être confondue avec la capacité disponible du générateur pour le démarrage ou le courant de défaut. Le générateur, le transformateur, la séquence de commutation et la conception des protections doivent être examinés comme un seul système.

La capacité future doit être considérée comme une charge définie, et non comme une réserve vague

Une extension future est une raison valable de préserver une marge, mais elle doit être traduite en kW, kVA, demande de démarrage de moteurs et temps de fonctionnement probables. Réserver 25% de capacité pour une extension non définie peut entraîner un fonctionnement chronique à faible charge. Une ligne de procédé planifiée de 50 kW avec des moteurs commandés par VFD n'est pas équivalente à un compresseur planifié de 50 kW à démarrage direct, même si les deux sont décrits comme une « charge future de 50 kW ».

Si l'extension est incertaine, les alternatives peuvent inclure un second générateur conçu pour fonctionner en parallèle, une configuration de charge modulaire ou des dispositions dans l'appareillage de commutation et le système de commande pour une production future. Ces options ajoutent de la complexité à la conception, mais elles peuvent éviter d'obliger un moteur à fonctionner pendant des années bien en dessous de sa plage de charge prévue.

Une décision de marge défendable

La marge de charge appropriée pour un générateur de 400 kVA correspond à la différence entre la capacité corrigée disponible sur site et le cas de fonctionnement crédible le plus exigeant, et non simplement à la différence entre 400 kVA et la demande normale mesurée. L'évaluation finale doit documenter :

• la puissance nominale applicable en puissance principale, de secours ou continue ;
• le déclassement du site dû à la température, à l'altitude et aux conditions d'installation ;
• les kW, kVA et facteur de puissance maximum en régime permanent ;
• les plus grands paliers de charge individuels et simultanés ;
• la méthode de démarrage des moteurs et la séquence de rétablissement ;
• les considérations relatives aux charges non linéaires et aux harmoniques ;
• le fonctionnement à charge minimale pendant les périodes de faible demande ;
• les contraintes liées à l'enclenchement du transformateur, aux protections et au courant de défaut ;
• les ajouts futurs définis plutôt qu'un pourcentage de réserve arbitraire.

Pour une charge stable avec des démarrages limités et sans déclassement significatif du site, maintenir environ 20–40% de marge sous la puissance nominale applicable est souvent judicieux sur le plan opérationnel. Pour les installations comportant de grands démarrages de moteurs, des conditions ambiantes élevées, des charges non linéaires ou des ajouts planifiés importants, la marge requise peut être plus grande — ou une meilleure solution peut être le séquencement des charges, le démarrage à tension réduite, la production en parallèle ou une stratégie de distribution révisée. La bonne décision est celle qui maintient le moteur, l'alternateur, les commandes et le système électrique en aval dans leurs limites vérifiées tout au long de la séquence de fonctionnement réelle.
