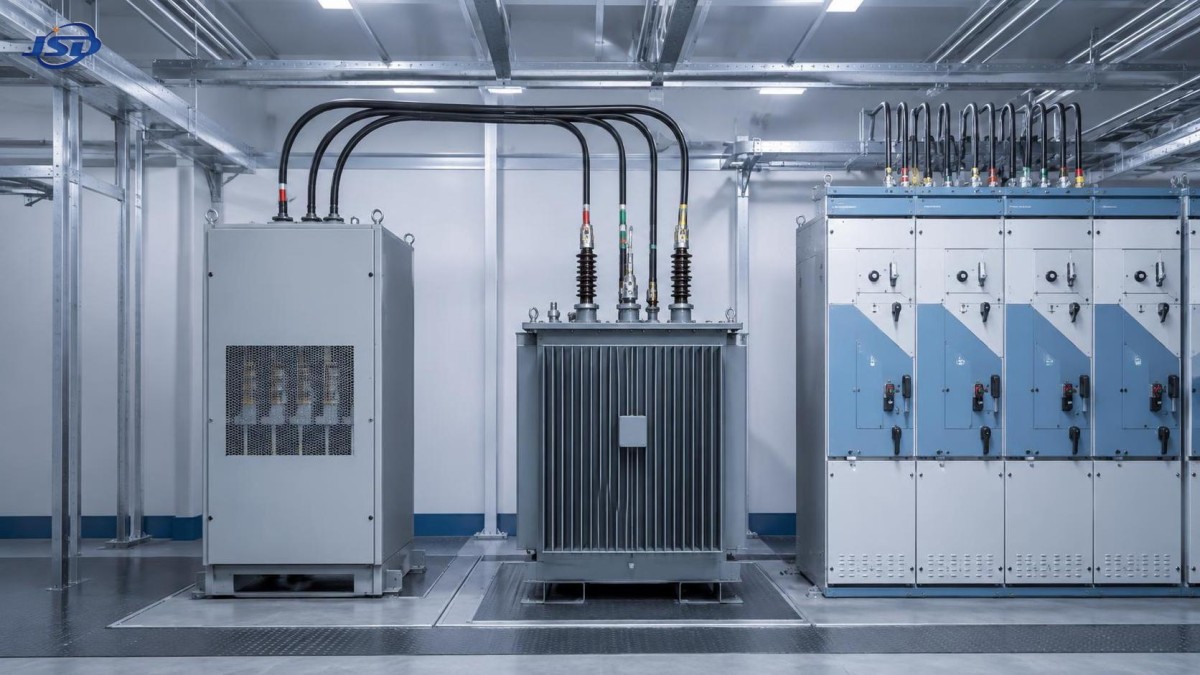

Un transformateur de mise à la terre zigzag constitue souvent le choix le plus approprié lorsqu'un système triphasé nécessite un neutre artificiel, un courant de défaut à la terre maîtrisé et peu ou pas d'influence sur la tension de charge normale. Cette combinaison est particulièrement précieuse dans les réseaux moyenne tension non mis à la terre ou connectés en triangle, où un défaut monophasé à la terre doit être détecté et éliminé de manière prévisible plutôt que de devenir une incertitude opérationnelle prolongée.
Pour un évaluateur technique, la question est rarement « Quel transformateur est le meilleur en général ? » La véritable question est de savoir si le système nécessite uniquement un point neutre, un chemin de retour dédié pour les défauts à la terre, une capacité de charge phase-neutre, ou une combinaison de ces fonctions. Une unité de mise à la terre connectée en étoile et une conception zigzag peuvent toutes deux répondre aux objectifs de mise à la terre, mais elles se comportent différemment en présence de défauts, de déséquilibres, d'harmoniques et de charges.
Le bon choix commence par le problème électrique, et non par la plaque signalétique du transformateur.
De nombreux systèmes de distribution industriels utilisent des secondaires de transformateur connectés en triangle, des jeux de barres d'appareillage en triangle ou des jeux de barres de générateur sans neutre naturellement disponible. En conditions normales, cette configuration peut fonctionner sans difficulté. Le défi apparaît lorsqu'une phase entre en contact avec la terre. Sans méthode de mise à la terre définie, les tensions phase-terre du système peuvent se déplacer, les surtensions transitoires peuvent augmenter et les relais de protection peuvent ne pas recevoir un courant de défaut suffisant pour identifier l'événement avec certitude.
Un transformateur de mise à la terre crée une référence entre le système triphasé et la terre. Il n'alimente normalement pas la charge principale. Il établit plutôt un point neutre qui peut être directement mis à la terre ou raccordé par une résistance de mise à la terre du neutre (NGR), une réactance ou un autre équipement de mise à la terre. Le couplage de transformateur choisi détermine sa réaction au courant homopolaire — la composante de courant associée aux défauts phase-terre et à certaines conditions de déséquilibre.
C'est là qu'une unité zigzag se distingue. Son agencement d'enroulements divise chaque phase en deux parties placées sur différentes colonnes du noyau et connectées de façon que les tensions de phase normales de séquence directe s'annulent largement dans le chemin du neutre. Lors d'un défaut à la terre, en revanche, les courants homopolaires s'ajoutent. Le transformateur offre donc un chemin de faible impédance au courant homopolaire sans fonctionner comme un transformateur conventionnel destiné à alimenter des charges.
Un couplage zigzag est particulièrement intéressant lorsque l'application concerne fondamentalement la mise à la terre plutôt que la transformation. Il est couramment choisi pour les systèmes en triangle qui nécessitent une référence de neutre, mais pas une alimentation distincte de charges phase-neutre.
Supposons qu'une installation dispose d'un jeu de barres de distribution triphasé à trois fils en triangle alimentant des centres de commande de moteurs, de grands variateurs, des équipements de procédé et des charges alimentées par transformateur. Aucune charge d'utilisation phase-neutre n'est nécessaire au niveau du jeu de barres. Un transformateur de mise à la terre zigzag peut créer le point neutre requis avec une configuration compacte et conçue à cet effet.
Une unité en étoile peut rester électriquement viable, mais elle peut introduire une configuration de transformateur offrant davantage de capacités que ne l'exige la fonction de mise à la terre. Si le projet ne nécessite ni conversion de tension ni alimentation secondaire exploitable, l'approche zigzag est souvent plus directe et plus économique en termes de fonction installée.
Dans les systèmes mis à la terre par résistance, l'objectif n'est généralement pas de maximiser le courant de défaut. Il consiste à fournir un courant suffisant pour le fonctionnement fiable des relais tout en limitant les dommages aux équipements, l'énergie d'arc électrique et les contraintes mécaniques au point de défaut. Un transformateur de mise à la terre zigzag associé à une NGR correctement dimensionnée est une solution courante pour cette application.
La fonction de mise à la terre du transformateur doit être évaluée sur la durée de défaut spécifiée, par exemple 10 secondes, 30 secondes ou tout autre intervalle défini par le projet. La résistance, la conception thermique du transformateur, les réglages de seuil des relais et la philosophie de protection amont doivent fonctionner ensemble. Choisir le transformateur uniquement selon sa puissance continue en kVA peut être trompeur, car les transformateurs de mise à la terre sont fréquemment dimensionnés selon un régime de défaut de courte durée plutôt que pour un service de charge normal.
Certains procédés industriels ne peuvent pas tolérer un déclenchement immédiat à chaque défaut à la terre. Dans les mines, le traitement pétrochimique, le traitement de l'eau, la production de papier et certaines lignes de fabrication continue, une mise à la terre à haute résistance peut être utilisée pour déclencher une alarme au premier défaut et permettre une réponse ordonnée. Le transformateur de mise à la terre fournit la référence de neutre qui rend la surveillance des défauts à la terre pertinente.
Dans ces systèmes, une conception zigzag peut être avantageuse car elle est dédiée aux performances homopolaires. Elle assure une référence stable pour la protection et la surveillance sans devoir supporter un large ensemble de charges phase-neutre normales susceptibles de compliquer le modèle de défaut.
Lorsque les locaux d'appareillage sont exigus, un transformateur de mise à la terre zigzag conçu de manière appropriée peut être un choix pratique, car sa fonction est limitée : créer un neutre et supporter le régime de défaut spécifié. Il ne nécessite pas de configuration conventionnelle de charge secondaire lorsqu'aucune n'est requise. L'encombrement réel dépend toujours de la classe de tension, du niveau d'isolement, de la méthode de refroidissement, de l'enveloppe, de l'ensemble de résistances et du courant de défaut nominal, mais la simplicité fonctionnelle peut réduire les équipements inutiles.

Les arguments en faveur du zigzag sont solides, mais ce choix n'est pas automatique. Un transformateur de mise à la terre connecté en étoile ou un secondaire conventionnel en étoile peut constituer une meilleure décision d'ingénierie lorsque le projet nécessite plus qu'un chemin de mise à la terre.
Si des charges auxiliaires phase-neutre doivent être alimentées — telles que l'alimentation de commande, l'éclairage, l'instrumentation ou les prises de service — un secondaire en étoile peut fournir une source de tension exploitable basée sur le neutre. Dans ce cas, le transformateur remplit une double fonction : il assure la mise à la terre tout en alimentant des charges intentionnelles. Un transformateur zigzag n'est normalement pas sélectionné pour ce rôle.
La transformation de tension est un autre facteur de distinction clair. Un transformateur de mise à la terre zigzag ne fournit pas l'isolation et la conversion de tension conventionnelles comme le fait un transformateur à deux enroulements étoile-triangle ou triangle-étoile. Lorsqu'un projet doit élever ou abaisser la tension entre différentes sections du système, une configuration de transformateur connectée en étoile peut être nécessaire, avec un schéma de mise à la terre conçu autour de celle-ci.
Il existe également des cas où l'architecture du système existant fournit déjà un neutre en étoile. Par exemple, une source en étoile directement mise à la terre peut rendre superflu un transformateur de mise à la terre additionnel. En ajouter un sans examiner les chemins homopolaires disponibles peut créer des problèmes de coordination des protections plutôt que de les résoudre. L'évaluation technique doit toujours tenir compte de tous les transformateurs, générateurs, capacités de câbles et sources parallèles raccordés — et non uniquement du jeu de barres étudié.
La comparaison ne doit pas être réduite à « zigzag pour l'industrie, étoile pour tout le reste ». Les deux peuvent être conçus pour la mise à la terre. La distinction essentielle est de savoir si le neutre est nécessaire uniquement pour les performances en cas de défaut ou aussi comme conducteur de travail pour les charges normales du système.
Avant de sélectionner l'une ou l'autre configuration, modélisez le comportement du système en cas de défaut phase-terre. Au minimum, l'étude doit identifier le courant de défaut disponible au point de mise à la terre prévu, le courant de résistance souhaité si une mise à la terre par résistance est utilisée, la sensibilité des relais de terre, le courant capacitif des câbles et la stratégie d'élimination du défaut ou d'alarme.
Le courant capacitif des câbles mérite une attention particulière dans les réseaux moyenne tension étendus. Les longues liaisons par câble, les installations à variateurs de fréquence et les multiples sections de départ peuvent contribuer à un courant de terre capacitif. Si le courant NGR sélectionné est trop faible par rapport au courant capacitif total, la détection peut devenir peu fiable et les performances face aux surtensions transitoires peuvent se dégrader. À l'inverse, choisir un courant de mise à la terre plus élevé simplement pour « être prudent » peut accroître l'énergie de défaut au-delà de ce que prévoit la philosophie de protection des équipements.
L'impédance du transformateur de mise à la terre est également importante. Le transformateur doit supporter le courant homopolaire spécifié tout en maintenant les performances attendues du neutre. Une plaque signalétique qui semble adéquate en termes de kVA peut néanmoins être inadaptée si son impédance, sa capacité thermique de courte durée, son niveau d'isolement ou la configuration de sa traversée de neutre ne correspondent pas à l'étude de mise à la terre.
Une hypothèse courante est qu'un transformateur zigzag résout automatiquement tous les problèmes d'harmoniques. Ce n'est pas le cas. Son agencement d'enroulements peut fournir un chemin pour certaines composantes harmoniques triplées et certains courants homopolaires, mais le comportement harmonique dépend de l'ensemble du réseau : charges non linéaires, filtres, batteries de condensateurs, longueurs de câbles, topologie des convertisseurs, impédance de source et connexions de transformateurs ailleurs dans l'installation.
Pour les systèmes comportant de grands redresseurs, des équipements UPS, des systèmes de recharge de véhicules électriques ou des actifs énergétiques à onduleurs, la conception de mise à la terre doit être examinée parallèlement à une évaluation harmonique. La question n'est pas seulement de savoir si des harmoniques existent, mais si elles produisent des courants de neutre indésirables, une surchauffe, des déclenchements intempestifs de relais, une résonance ou des références de tension déformées.
Les actifs énergétiques temporaires et mobiles nécessitent la même rigueur. Un système de batteries monté sur remorque fonctionnant sur un chantier temporaire ou un site d'urgence peut être raccordé à un générateur, à un service public local ou à un jeu de barres de charge isolé. Pour les applications impliquant leSystème mobile de stockage d'énergie sur remorque 100kW/215kWh, les configurations de mise à la terre doivent être vérifiées en fonction du mode de fonctionnement de la sortie CA 400 V, de la configuration du neutre de l'onduleur et de tout équipement de transfert utilisé entre les sources de charge du réseau, du solaire photovoltaïque et du générateur diesel. Un transformateur de mise à la terre n'est pas automatiquement requis, mais une stratégie définie de mise à la terre et de protection contre les défauts est essentielle chaque fois que les configurations de source changent.
Ces questions révèlent souvent que le choix du transformateur est en réalité une décision de coordination des protections. Le transformateur de mise à la terre, la NGR, l'emplacement des transformateurs de courant, le relais de terre et la procédure d'exploitation doivent être traités comme un ensemble d'ingénierie unique.
Une erreur fréquente consiste à spécifier une unité zigzag sans indiquer la durée du défaut à la terre. « Transformateur de mise à la terre du neutre » ne constitue pas une information suffisante pour la fabrication ou l'évaluation. La tension système requise, le courant de mise à la terre, la durée, le couplage, les attentes d'impédance, la classe d'isolement, la configuration de refroidissement, l'installation intérieure ou extérieure et l'interface de la résistance doivent être clairement définis.
Une autre erreur consiste à négliger les sources de mise à la terre parallèles. Une installation peut ajouter un générateur, un deuxième transformateur ou une source d'alimentation temporaire des années après l'installation initiale. Si chaque source fournit un neutre mis à la terre, le courant de défaut à la terre peut se répartir de manière imprévue. Une protection qui fonctionnait sur le papier avec une seule source peut devenir moins sélective après une extension.
Enfin, évitez de traiter un transformateur de mise à la terre comme un accessoire générique. Il s'agit d'un composant de protection qui influence directement l'énergie de défaut, les contraintes sur les équipements, les performances des relais et la sécurité du personnel. La conception correcte mérite le même examen que celui appliqué aux caractéristiques nominales de l'appareillage et à la coordination des dispositifs de protection.
Choisissez untransformateur de mise à la terre zigzag lorsque le système est à trois fils ou connecté en triangle, qu'un neutre stable doit être établi, que le courant de défaut à la terre doit être maîtrisé et qu'il n'est pas nécessaire d'alimenter des charges phase-neutre courantes. Sa fonction homopolaire ciblée en fait une solution convaincante pour les systèmes de distribution industriels et d'infrastructure mis à la terre par résistance.
Choisissez une configuration en étoile lorsque le neutre doit également alimenter des charges utilisables, lorsque la transformation de tension fait partie du projet ou lorsque la configuration existante du système favorise naturellement un transformateur conventionnel connecté en étoile. Dans les deux cas, la meilleure réponse résulte d'un examen coordonné des études de défaut, des réglages de protection, des connexions de source et des modes de fonctionnement réels.
Jinshida Electric Power Technology accompagne les projets de distribution électrique grâce à une sélection d'équipements axée sur l'ingénierie, une rigueur de fabrication et une attention pratique aux conditions d'exploitation des réseaux, de l'industrie, des nouvelles énergies et des infrastructures. Pour les évaluateurs, le résultat le plus fiable ne consiste pas simplement à choisir le zigzag ou l'étoile, mais à choisir la méthode de mise à la terre dont le comportement reste prévisible lorsque le système est soumis à des contraintes.
