Ce que fait réellement un transformateur de mise à la terre dans les systèmes électriques non mis à la terre

Dans les systèmes électriques non mis à la terre, « l’absence de connexion intentionnelle à la terre » ne signifie pas que le système est électriquement isolé dans toutes les conditions pratiques. Le réseau possède toujours une capacité répartie par rapport à la terre, à travers les câbles, les enroulements des transformateurs, les moteurs, les parafoudres et d’autres équipements. C’est précisément pourquoi le comportement de la mise à la terre devient un véritable enjeu de conception, et non une simple question théorique. Un transformateur de mise à la terre sert à créer un point neutre contrôlé là où il n’en existe pas naturellement, afin que le système puisse être surveillé, protégé et stabilisé en cas de conditions anormales.

La confusion commence généralement par le vocabulaire. Beaucoup pensent qu’un transformateur de mise à la terre sert simplement à « mettre le système à la terre ». En pratique, sa fonction est plus précise : il fournit un neutre artificiel à un système triphasé à trois fils, afin que le courant homopolaire dispose d’un chemin de retour. Une fois ce chemin établi, l’ingénieur peut connecter de manière prévisible des résistances de mise à la terre, des réactances, des relais et des dispositifs de détection de défauts. Sans ce point de référence, les défauts monophasés à la terre peuvent rester difficiles à détecter, tandis que les phases saines sont exposées à des contraintes de tension plus élevées.

Cette distinction est importante dans les installations industrielles, les réseaux de distribution des services publics, les points d’intégration des énergies renouvelables, les exploitations minières et les installations de procédés isolées, où des configurations non mises à la terre ou mises à la terre par impédance sont encore utilisées. La question n’est pas de savoir si la mise à la terre est, en théorie, bonne ou mauvaise. La véritable question est de savoir comment le système se comporte lors de l’apparition du premier défaut, combien de temps les équipements peuvent supporter cette situation et si les opérateurs peuvent localiser le problème avant qu’il ne provoque un deuxième défaut ou une défaillance d’isolement ailleurs.

Pourquoi les systèmes non mis à la terre ont-ils été utilisés à l’origine ?

Historiquement, les systèmes non mis à la terre ont été choisis pour assurer la continuité de service. Dans un système triphasé simple sans connexion intentionnelle à la terre, un défaut monophasé à la terre peut ne pas provoquer immédiatement un courant de défaut élevé. Le procédé peut ainsi continuer à fonctionner suffisamment longtemps pour permettre aux opérateurs d’identifier le problème, au lieu de subir un arrêt instantané. Dans certaines industries, cet avantage opérationnel était considéré comme précieux.

Mais le compromis est bien connu. Lors d’un défaut à la terre sur une phase, la tension des deux phases saines par rapport à la terre peut augmenter considérablement, se rapprochant souvent de la tension entre phases par rapport à la terre. L’isolation qui est normalement soumise à une contrainte phase-terre plus faible doit alors supporter une situation beaucoup plus sévère. En présence de surtensions transitoires, le risque devient encore plus important. Dans les réseaux comportant de longues lignes de câbles, des équipements à fréquence variable ou une isolation vieillissante, cette philosophie d’exploitation peut devenir coûteuse plutôt que résiliente.

C’est à ce moment que le transformateur de mise à la terre intervient. Il n’élimine pas tous les risques, mais il rend le comportement du système en cas de défaut maîtrisable.

Fonction réelle du transformateur de mise à la terre

Un transformateur de mise à la terre fournit un point neutre à un système qui ne dispose autrement d’aucun neutre utilisable. Les conceptions les plus courantes sont les transformateurs zigzag et les transformateurs étoile-triangle utilisés spécifiquement pour la mise à la terre. Leur rôle n’est généralement pas d’alimenter des charges normales entre ligne et neutre. Ils servent à traiter les composantes homopolaires et à établir une référence stable par rapport à la terre.

Dans des conditions normales équilibrées, très peu de courant peut circuler dans le transformateur de mise à la terre. En revanche, lors d’un défaut monophasé à la terre, l’appareil fournit le chemin nécessaire au retour du courant de défaut à la terre. Cela permet plusieurs fonctions essentielles :

• création d’une référence neutre pour le système ;
• connexion d’une résistance ou d’une réactance de mise à la terre afin de limiter le courant de défaut ;
• fonctionnement de relais de protection fondé sur un courant de défaut à la terre mesurable ou sur un déplacement de tension ;
• réduction de l’exposition aux surtensions transitoires par rapport à un réseau véritablement non mis à la terre ;
• amélioration de la localisation des défauts et de la surveillance du système.

En d’autres termes, le transformateur de mise à la terre transforme une situation de défaut ambiguë en une situation contrôlée. C’est là que réside sa valeur pratique.

Pourquoi la détection des défauts s’améliore après son ajout

L’un des principaux problèmes opérationnels des systèmes non mis à la terre n’est pas toujours le premier défaut lui-même, mais l’incertitude qui l’entoure. Comme le courant de défaut peut être très faible, le personnel de l’installation peut savoir qu’un défaut à la terre existe tout en ayant des difficultés à le localiser rapidement. Le système continue de fonctionner, mais il est désormais soumis à des contraintes anormales. Si un deuxième défaut à la terre survient sur une autre phase et à un autre endroit du réseau, le résultat peut ressembler à un défaut phase-phase par la terre, avec des conséquences beaucoup plus destructrices.

En utilisant un transformateur de mise à la terre avec une résistance neutre, le concepteur peut définir un niveau de courant de défaut connu, suffisamment élevé pour permettre une détection fiable par les relais, mais suffisamment faible pour limiter les dommages thermiques et mécaniques. Cet équilibre constitue le principe central de la mise à la terre par résistance. Le transformateur ne constitue pas à lui seul la solution complète ; il est le composant qui permet au schéma de protection de fonctionner.

Pour les chercheurs qui comparent les différentes catégories d’équipements, il est utile de distinguer cette fonction de celle d’un transformateur de distribution standard. Une unité de distribution conventionnelle est principalement destinée à modifier les niveaux de tension et à alimenter des charges. Un transformateur de mise à la terre est généralement spécifié en fonction du comportement de mise à la terre du système et des exigences liées au service en défaut. Dans certains projets, les deux fonctions sont présentes dans le même environnement de poste. Par exemple, un ensemble peut comprendre une configuration de mise à la terre ainsi qu’un équipement de conversion de tension tel que le transformateur de distribution électrique immergé dans l’huile 30kV/0.4kV, mais la fonction d’ingénierie de chaque appareil est différente et ne doit pas être confondue lors de l’examen des spécifications.

Comment il contribue à maîtriser le risque de surtension

Lorsque les ingénieurs affirment qu’un transformateur de mise à la terre « stabilise » un système non mis à la terre, ils font généralement référence au comportement de la tension phase-terre et à la réponse transitoire. Un système dépourvu de référence neutre peut subir un déplacement du neutre lors des défauts. Les phases saines peuvent alors présenter une tension élevée par rapport à la terre. Cette contrainte supplémentaire est particulièrement indésirable dans les réseaux équipés de moteurs anciens, de transformateurs de type sec, de circuits de câbles blindés longs ou d’électronique de puissance déjà sensible à la dégradation de l’isolation.

Un transformateur de mise à la terre n’élimine pas toutes les surtensions ni tous les transitoires de commutation. Les parafoudres, la coordination de l’isolation, la conception des câbles et la configuration du système restent importants. Il fournit toutefois au réseau une relation définie avec la terre, souvent par l’intermédiaire d’un élément d’impédance. Cela réduit le caractère « flottant » du système et contribue à limiter certaines conditions anormales de surtension. En pratique, il peut améliorer la durée de vie attendue des équipements et réduire la probabilité qu’un défaut non détecté se transforme en un problème d’isolation plus étendu.

Types courants : zigzag et étoile-triangle

Les deux configurations de transformateurs de mise à la terre les plus courantes sont les modèles zigzag et étoile-triangle.

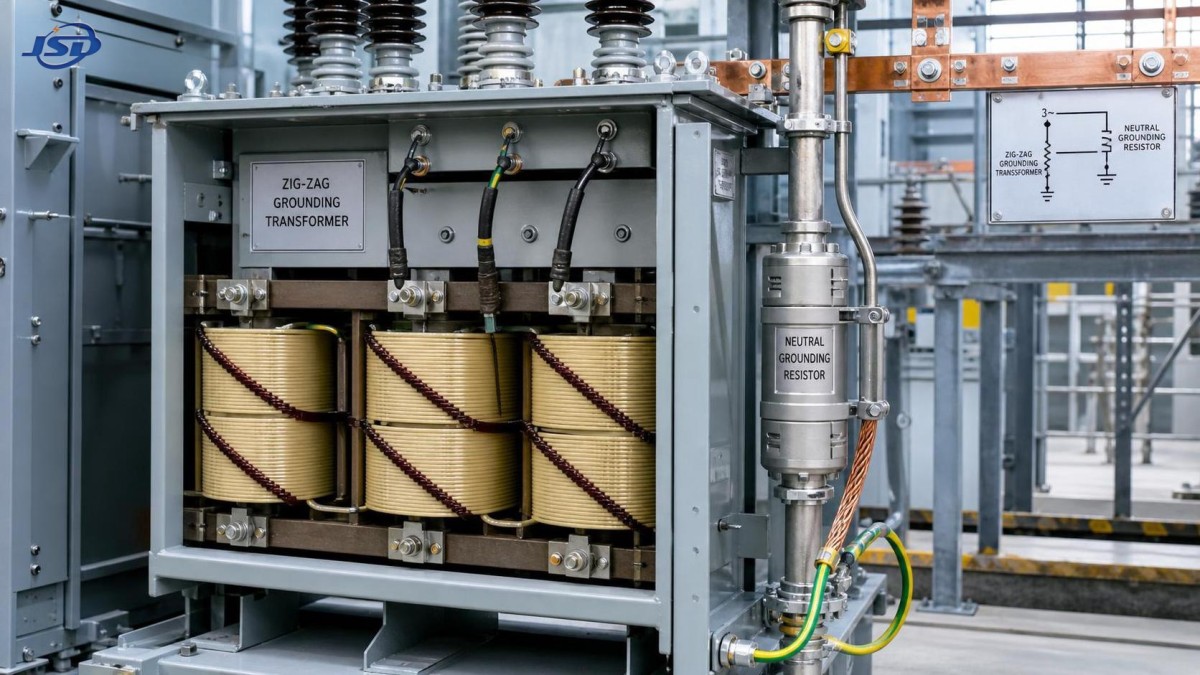

Les transformateurs de mise à la terre zigzag sont très répandus, car ils sont compacts pour les applications de mise à la terre et ne nécessitent souvent pas d’enroulement secondaire séparé pour alimenter une charge. La disposition de leurs enroulements permet au courant homopolaire de circuler tout en maintenant l’équilibre normal du système triphasé. Pour les systèmes dont l’objectif principal est de créer un neutre et de fournir un chemin de retour au courant de défaut à la terre, le modèle zigzag constitue souvent un choix direct.

Les transformateurs de mise à la terre étoile-triangle peuvent également établir un point neutre, l’enroulement en triangle fournissant un chemin aux courants homopolaires. Cette conception peut être retenue lorsque d’autres considérations générales du système justifient cette configuration de transformateur, ou lorsque les besoins des services auxiliaires du poste font partie du concept global. Le choix dépend du service en défaut, de la classe d’isolation, de l’encombrement, des pertes et de l’architecture du poste environnant.

Il n’existe pas d’option universellement « meilleure ». Le choix approprié dépend de la manière dont le réseau est protégé et du rôle que le transformateur doit remplir au-delà de la seule mise à la terre.

Ce que ne fait pas un transformateur de mise à la terre

C’est souvent à ce niveau que les malentendus conduisent à de mauvaises décisions.

Un transformateur de mise à la terre ne rend pas automatiquement un système solidement mis à la terre. Dans de nombreux cas, il est associé intentionnellement à une résistance ou à une réactance afin de limiter le courant de défaut. Il ne remplace pas non plus une coordination correcte des relais, une protection contre les surtensions, une surveillance de l’isolation ou la maintenance des câbles. Si le réseau présente des harmoniques chroniques, de mauvaises pratiques d’installation ou des appareillages détériorés, l’ajout d’un transformateur de mise à la terre ne corrigera pas ces causes profondes.

Il ne doit pas non plus être considéré comme un accessoire générique pouvant être installé dans n’importe quel système moyenne tension sans étude préalable. La méthode de mise à la terre influence les réglages des relais, le comportement en cas d’arc électrique, les caractéristiques assignées des équipements, les performances en matière de surtension temporaire et la conformité aux spécifications du projet. Une hypothèse erronée à ce stade peut créer des problèmes en aval lors de la mise en service et de l’exploitation.

Applications courantes

Les transformateurs de mise à la terre sont fréquemment utilisés lorsque le secondaire du transformateur source est connecté en triangle, lorsque les systèmes de générateurs ne disposent pas de neutre ou lorsqu’une extension du réseau introduit des exigences de mise à la terre qui n’étaient pas prévues dans la configuration de la source d’origine. Les exemples typiques comprennent :

• les installations industrielles équipées de systèmes de moteurs moyenne tension ;
• les installations minières et métallurgiques où la continuité de service et la surveillance des défauts sont toutes deux importantes ;
• les systèmes de collecte éoliens et solaires, selon la philosophie de conception du projet ;
• les postes de distribution des services publics nécessitant un point de mise à la terre sur un système à trois fils ;
• les systèmes électriques temporaires ou modulaires auxquels il faut ajouter une référence neutre dédiée.

Dans ces contextes, le transformateur de mise à la terre fait souvent partie d’une stratégie de protection plus large plutôt que d’une décision d’achat indépendante. C’est pourquoi la documentation du projet est généralement plus importante que la simple connaissance des catalogues.

Points à examiner par les prescripteurs et les acheteurs

Pour les lecteurs qui se trouvent au début de leurs recherches, la question la plus utile n’est pas « Quel est le meilleur transformateur de mise à la terre ? », mais plutôt « Quel objectif de mise à la terre le projet doit-il atteindre ? » La réponse détermine tout le reste.

Les principaux points à examiner comprennent généralement :

• la tension et la fréquence du système ;
• les niveaux de défaut disponibles et le courant de défaut à la terre souhaité ;
• la question de savoir si la mise à la terre du neutre sera réalisée par résistance, par réactance ou selon une autre méthode ;
• la tenue thermique continue ou de courte durée du transformateur ;
• les conditions d’installation intérieure ou extérieure ;
• le niveau d’isolation et les conditions environnementales de service ;
• les exigences de coordination et de surveillance des relais ;
• les normes applicables ainsi que les spécifications du service public ou de l’utilisateur final.

Les équipes chargées des achats se concentrent parfois fortement sur le prix du transformateur, tout en accordant trop peu d’importance à la conception de la protection qui l’accompagne. Cela comporte des risques. Une unité apparemment moins coûteuse peut ne pas correspondre à la tenue requise pour la durée du défaut, à la conception de l’enveloppe ou au lot d’accessoires nécessaire. Dans l’approvisionnement international, la qualité de la documentation, les rapports d’essais et la réactivité de l’ingénierie peuvent être aussi importantes que le coût de fabrication, en particulier lorsque l’appareil doit être raccordé à une résistance de mise à la terre et à un schéma de protection personnalisés.

Lorsqu’un projet comprend également des équipements de transformation de distribution tels qu’un transformateur de distribution électrique immergé dans l’huile 30kV/0.4kV, les parties prenantes doivent confirmer si la solution de mise à la terre est intégrée au niveau du système ou traitée par des ensembles d’équipements séparés. Cela permet d’éviter une erreur fréquente au début du projet : supposer que la présence d’un transformateur de distribution suffit automatiquement à résoudre les exigences de mise à la terre du neutre partout dans le réseau.

Normes et vérification : procéder avec prudence

La conception et l’application des transformateurs de mise à la terre sont normalement liées à des normes électriques reconnues, mais les documents applicables dépendent précisément de la région, de la classe de tension et du type de projet. Les spécifications IEEE, IEC et celles propres aux services publics peuvent toutes être pertinentes. Comme l’applicabilité des normes varie, toute affirmation au niveau du projet concernant la conformité doit être vérifiée par rapport au dossier d’appel d’offres réel et aux exigences réglementaires locales, plutôt que déduite de la documentation générale du produit. Lorsque certains détails ne sont pas clairs, la formulation correcte est 【À vérifier】 jusqu’à confirmation.

Les essais méritent également une attention particulière. Les acheteurs doivent s’attendre à recevoir une documentation des essais de routine adaptée au type de transformateur. Lorsque l’ensemble de mise à la terre comprend une résistance ou un panneau de relais, la coordination entre les composants doit être examinée plutôt que chaque élément évalué isolément.

L’idée essentielle

Un transformateur de mise à la terre est important non pas parce qu’il s’agit d’un équipement exotique, mais parce qu’il rend le comportement du système prévisible. Dans un système électrique non mis à la terre, cette prévisibilité transforme une vulnérabilité cachée en une approche de protection conçue par l’ingénierie. Il crée un neutre là où il n’en existe pas, permet de contrôler le courant de défaut à la terre, améliore la détection des défauts et contribue à réduire l’exposition aux surtensions qui accompagne autrement un système flottant.

Pour toute personne qui étudie ce sujet à un niveau fondamental, le point principal est simple : la valeur d’un transformateur de mise à la terre ne réside pas dans le fait d’« ajouter la terre » comme s’il s’agissait d’une simple case à cocher. Elle réside dans la manière dont il modifie les performances en cas de défaut, la coordination des protections et les contraintes d’isolation dans l’ensemble du réseau. C’est pourquoi cet équipement reste pertinent dans les réseaux modernes de distribution électrique, en particulier lorsque la fiabilité et la maîtrise des défauts doivent être équilibrées plutôt que considérées comme des objectifs distincts.
