Qué hace realmente un transformador de puesta a tierra en sistemas eléctricos sin puesta a tierra

En los sistemas eléctricos sin puesta a tierra, «sin conexión intencionada a tierra» no significa que el sistema esté eléctricamente aislado en todos los sentidos prácticos. La red sigue teniendo capacitancia distribuida respecto a tierra a través de cables, devanados de transformadores, motores, pararrayos y otros equipos. Precisamente por eso, el comportamiento de la puesta a tierra se convierte en un aspecto serio del diseño y no en una cuestión meramente teórica. Un transformador de puesta a tierra se utiliza para introducir un punto neutro controlado donde no existe de forma natural, de modo que el sistema pueda supervisarse, protegerse y estabilizarse durante condiciones anómalas.

La confusión suele comenzar con el lenguaje. Muchas personas suponen que un transformador de puesta a tierra está ahí simplemente para «poner a tierra el sistema». En la práctica, su finalidad es más específica: proporciona a un sistema trifásico de tres conductores un neutro artificial, de modo que la corriente de secuencia cero tenga un camino de retorno. Una vez que existe dicho camino, el ingeniero puede conectar resistencias de puesta a tierra, reactores, relés y dispositivos de detección de fallas de manera predecible. Sin ese punto de referencia, las fallas monofásicas a tierra pueden seguir siendo difíciles de detectar, mientras que las fases sanas quedan expuestas a una mayor solicitación de tensión.

Esta distinción es importante en plantas industriales, redes de distribución eléctrica, puntos de integración de energías renovables, operaciones mineras e instalaciones de procesos aisladas, donde todavía se utilizan configuraciones sin puesta a tierra o con puesta a tierra mediante impedancia. La cuestión no es si la puesta a tierra es conceptualmente buena o mala. La verdadera cuestión es cómo se comporta el sistema cuando ocurre la primera falla, cuánto tiempo puede el equipo soportar esa condición y si los operadores pueden localizar el problema antes de que evolucione hacia una segunda falla o hacia una falla del aislamiento en otro punto.

Por qué se utilizaron inicialmente los sistemas sin puesta a tierra

Históricamente, los sistemas sin puesta a tierra se seleccionaron para mantener la continuidad del servicio. En un sistema trifásico sencillo sin conexión intencionada a tierra, una falla monofásica a tierra puede no provocar inmediatamente una corriente de falla elevada. Esto significa que el proceso puede continuar funcionando el tiempo suficiente para que los operadores identifiquen el problema, en lugar de sufrir una parada instantánea. En algunas industrias, esta ventaja operativa se consideraba valiosa.

Sin embargo, la contrapartida es bien conocida. Durante una falla a tierra en una fase, la tensión de las dos fases sanas respecto a tierra puede aumentar considerablemente, acercándose a menudo a la tensión entre fases con respecto a tierra. El aislamiento que normalmente soporta una solicitación menor entre fase y tierra debe tolerar ahora una condición mucho más exigente. Si existen sobretensiones transitorias, el riesgo se vuelve más grave. En redes con tendidos de cable largos, equipos de frecuencia variable o aislamiento envejecido, esta filosofía operativa puede resultar costosa en lugar de resiliente.

Aquí es donde entra en escena el transformador de puesta a tierra. No elimina todos los riesgos, pero hace manejable el comportamiento de falla del sistema.

Qué hace realmente el transformador de puesta a tierra

Un transformador de puesta a tierra proporciona un punto neutro en un sistema que, de otro modo, no tendría un neutro utilizable. Los diseños más comunes son los transformadores en zigzag y los transformadores estrella-triángulo utilizados específicamente para la puesta a tierra. Su función normalmente no es alimentar cargas normales entre línea y neutro. Su función es gestionar los componentes de secuencia cero y establecer una referencia estable respecto a tierra.

En condiciones normales equilibradas, puede circular muy poca corriente por el transformador de puesta a tierra. Sin embargo, durante una falla monofásica a tierra, el dispositivo proporciona el camino necesario para que la corriente de falla a tierra regrese. Esto permite varias funciones esenciales:

• crear una referencia neutra para el sistema;
• conectar una resistencia o un reactor de puesta a tierra para limitar la corriente de falla;
• hacer funcionar relés de protección basados en una corriente de falla a tierra medible o en el desplazamiento de tensión;
• reducir la exposición a sobretensiones transitorias en comparación con una red verdaderamente sin puesta a tierra;
• mejorar la localización de fallas y la supervisión del sistema.

En otras palabras, el transformador de puesta a tierra convierte una condición de falla ambigua en una condición controlada. Ese es su valor práctico.

Por qué mejora la detección de fallas después de añadirlo

Uno de los mayores problemas operativos de los sistemas sin puesta a tierra no siempre es la primera falla en sí, sino la incertidumbre que la rodea. Debido a que la corriente de falla puede ser muy baja, el personal de la planta puede saber que existe una falla a tierra y aun así tener dificultades para localizarla rápidamente. El sistema continúa funcionando, pero ahora bajo una solicitación anómala. Si se produce una segunda falla a tierra en otra fase y en un punto diferente de la red, el resultado puede parecerse a una falla entre fases a través de tierra, con consecuencias mucho más destructivas.

Mediante el uso de un transformador de puesta a tierra con una resistencia de puesta a tierra del neutro, el diseñador puede establecer un nivel conocido de corriente de falla, suficientemente alto para que el relé la detecte de forma fiable, pero suficientemente bajo para limitar los daños térmicos y mecánicos. Ese equilibrio constituye el núcleo de la práctica de puesta a tierra mediante resistencia. El transformador por sí solo no es la solución completa; es el componente habilitador que permite que funcione el esquema de protección.

Para los investigadores que comparan categorías de equipos, resulta útil separar esta función de la transformación de distribución convencional. Una unidad de distribución convencional está destinada principalmente a cambiar los niveles de tensión y alimentar cargas. Un transformador de puesta a tierra normalmente se especifica en función del comportamiento de puesta a tierra del sistema y de los requisitos de servicio de falla. En algunos proyectos, ambas funciones aparecen en el mismo entorno de subestación. Por ejemplo, un paquete puede incluir una disposición de puesta a tierra junto con un equipo de conversión de tensión como el Transformador de distribución de potencia en aceite de 30kV/0.4kV, pero la finalidad de ingeniería de cada dispositivo es diferente y no debe confundirse durante la revisión de las especificaciones.

Cómo ayuda a controlar el riesgo de sobretensión

Cuando los ingenieros dicen que un transformador de puesta a tierra «estabiliza» un sistema sin puesta a tierra, normalmente se refieren al comportamiento de la tensión entre fase y tierra y a la respuesta transitoria. Un sistema sin referencia neutra puede experimentar un desplazamiento del neutro durante las fallas. Como consecuencia, las fases sanas pueden presentar una tensión elevada respecto a tierra. Esta solicitación adicional es especialmente indeseable en redes con motores antiguos, transformadores de tipo seco, circuitos de cables apantallados largos o electrónica de potencia que ya es sensible al deterioro del aislamiento.

Un transformador de puesta a tierra no elimina todas las sobretensiones ni todos los transitorios de maniobra. Los pararrayos, la coordinación del aislamiento, el diseño de los cables y la disposición del sistema siguen siendo importantes. Lo que hace es proporcionar a la red una relación definida con tierra, a menudo mediante un elemento de impedancia. Esto reduce el carácter «flotante» del sistema y ayuda a limitar ciertas condiciones anómalas de sobretensión. En términos prácticos, puede mejorar la vida útil prevista de los equipos y reducir la probabilidad de que una falla no detectada se convierta en un problema de aislamiento más amplio.

Tipos comunes: zigzag frente a estrella-triángulo

Las dos configuraciones de transformadores de puesta a tierra que se encuentran con mayor frecuencia son la conexión zigzag y la conexión estrella-triángulo.

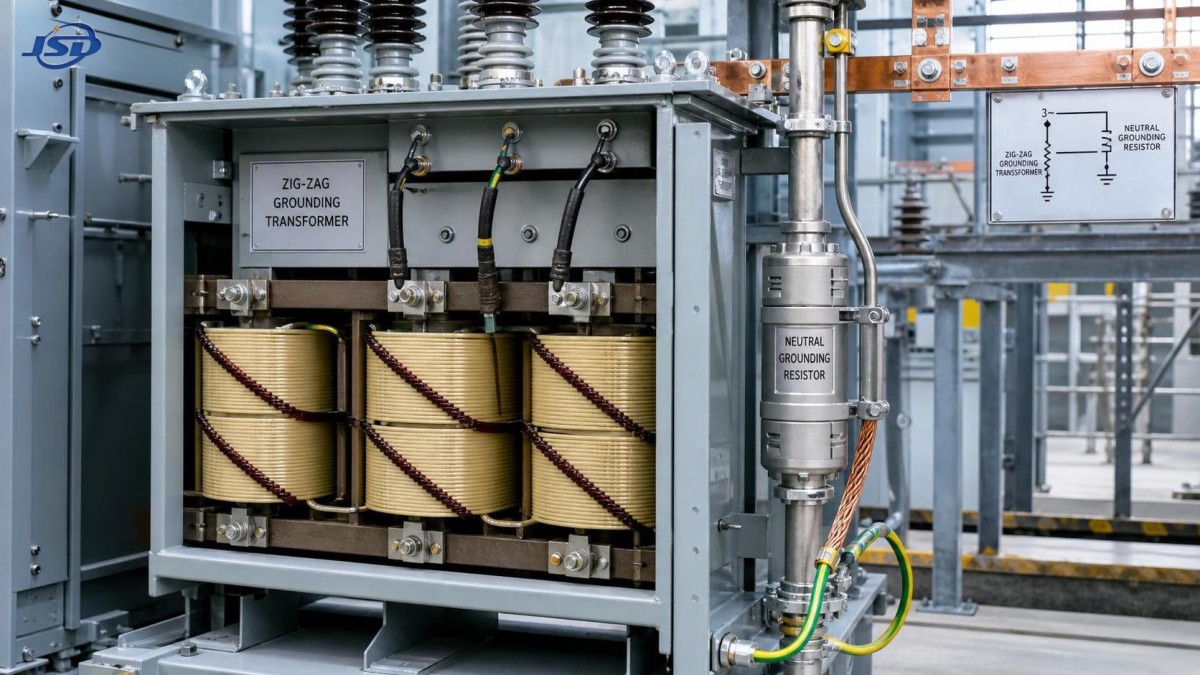

Los transformadores de puesta a tierra en zigzag son populares porque son compactos para aplicaciones de puesta a tierra y, en muchas aplicaciones, no requieren un devanado de carga secundario independiente. La disposición de sus devanados permite que circule la corriente de secuencia cero al tiempo que mantiene equilibradas las condiciones trifásicas normales. En sistemas cuyo objetivo principal es crear un neutro y proporcionar un retorno para la corriente de falla a tierra, el zigzag suele ser la opción más directa.

Los transformadores de puesta a tierra estrella-triángulo también pueden establecer un punto neutro, mientras que el devanado en triángulo proporciona un camino para las corrientes de secuencia cero. Este diseño puede seleccionarse cuando existen razones generales del sistema para utilizar dicha configuración del transformador o cuando las necesidades de servicios auxiliares de la subestación forman parte del concepto de diseño más amplio. La selección depende del servicio de falla, la clase de aislamiento, el espacio ocupado, las pérdidas y la arquitectura de la subestación circundante.

No existe una opción universalmente «mejor». La elección adecuada depende de cómo esté protegida la red y de qué función se espera que desempeñe el transformador más allá de la puesta a tierra.

Qué no hace un transformador de puesta a tierra

Aquí es donde los malentendidos suelen conducir a decisiones deficientes.

Un transformador de puesta a tierra no convierte automáticamente un sistema en un sistema sólidamente puesto a tierra. En muchos casos, se combina intencionadamente con una resistencia o un reactor para limitar la corriente de falla. Tampoco sustituye la coordinación adecuada de relés, la protección contra sobretensiones, la supervisión del aislamiento ni el mantenimiento de los cables. Si la red presenta armónicos persistentes, prácticas de instalación deficientes o celdas de maniobra deterioradas, añadir un transformador de puesta a tierra no solucionará esas causas fundamentales.

Tampoco debe tratarse como un accesorio genérico que pueda instalarse en cualquier sistema de media tensión sin realizar un estudio. El método de puesta a tierra afecta a los ajustes de los relés, el comportamiento del arco eléctrico, las capacidades nominales de los equipos, el comportamiento ante sobretensiones temporales y el cumplimiento de las especificaciones del proyecto. Una suposición incorrecta en este punto puede crear problemas posteriores durante la puesta en servicio y la operación.

Dónde se utiliza habitualmente

Los transformadores de puesta a tierra se aplican con frecuencia cuando el secundario del transformador de la fuente está conectado en triángulo, cuando los sistemas de generadores carecen de neutro o cuando una ampliación de la red introduce requisitos de puesta a tierra que no estaban contemplados en la disposición original de la fuente. Algunos ejemplos habituales son:

• plantas industriales con sistemas de motores de media tensión;
• instalaciones mineras y metalúrgicas donde son importantes tanto la continuidad como la supervisión de fallas;
• sistemas de captación eólica y solar, según la filosofía de diseño del proyecto;
• subestaciones de distribución eléctrica que requieren un punto de puesta a tierra en un sistema de tres conductores;
• sistemas de alimentación temporales o modulares en los que es necesario añadir una referencia neutra independiente.

En estos entornos, el transformador de puesta a tierra suele formar parte de una estrategia de protección más amplia y no de una decisión de compra independiente. Por eso, la documentación del proyecto normalmente es más importante que la familiaridad con los catálogos.

Qué deben revisar los especificadores y compradores

Para los lectores que se encuentran en la fase inicial de investigación, la pregunta más útil no es «¿Qué transformador de puesta a tierra es el mejor?», sino «¿Qué objetivo de puesta a tierra requiere el proyecto?». La respuesta determina todo lo demás.

Los puntos de revisión habituales incluyen:

• tensión y frecuencia del sistema;
• niveles de falla disponibles y corriente de falla a tierra deseada;
• si la puesta a tierra del neutro se realizará mediante resistencia, reactancia u otro método;
• capacidad térmica continua frente a capacidad térmica de corta duración del transformador;
• condiciones de instalación en interiores o exteriores;
• nivel de aislamiento y condiciones ambientales de servicio;
• requisitos de coordinación y supervisión de los relés;
• normas aplicables y especificaciones de la compañía eléctrica o del usuario final.

Los equipos de compras a veces se centran demasiado en el precio del transformador y no valoran suficientemente el diseño de protección que lo rodea. Esto es arriesgado. Una unidad aparentemente más económica puede no ser compatible con la capacidad de duración de falla requerida, el diseño de la envolvente o el conjunto de accesorios. En el abastecimiento internacional, la calidad de la documentación, los registros de pruebas y la capacidad de respuesta de ingeniería pueden ser tan importantes como el coste de fabricación, especialmente cuando el dispositivo se conectará a una resistencia de puesta a tierra y a un esquema de protección personalizados.

Cuando un proyecto también incluye equipos de transformación de distribución, como un Transformador de distribución de potencia en aceite de 30kV/0.4kV, las partes interesadas deben confirmar si la solución de puesta a tierra está integrada a nivel del sistema o si se gestiona mediante paquetes de equipos independientes. Esto evita un error común en las primeras fases: suponer que la presencia de un transformador de distribución resuelve automáticamente los requisitos de puesta a tierra del neutro en toda la red.

Normas y verificación: proceder con cuidado

El diseño y la aplicación de los transformadores de puesta a tierra normalmente están vinculados a normas eléctricas reconocidas, pero los documentos rectores exactos dependen de la región, la clase de tensión y el tipo de proyecto. Las especificaciones de IEEE, IEC y de las compañías eléctricas pueden ser relevantes. Debido a que la aplicabilidad de las normas varía, cualquier afirmación sobre el cumplimiento a nivel de proyecto debe comprobarse con el pliego de licitación real y los requisitos de los códigos locales, en lugar de darse por supuesta a partir de la documentación general del producto. Cuando los detalles no estén claros, la indicación correcta es 【Pendiente de verificación】 hasta que se confirme.

Las pruebas también merecen atención. Los compradores deben esperar documentación de pruebas rutinarias adecuada al tipo de transformador y, cuando el paquete de puesta a tierra incluya una resistencia o un panel de relés, debe revisarse la coordinación entre los componentes en lugar de evaluarlos de forma aislada.

La conclusión principal

Un transformador de puesta a tierra es importante no porque sea un equipo exótico, sino porque hace predecible el comportamiento del sistema. En un sistema eléctrico sin puesta a tierra, esa previsibilidad es lo que convierte una vulnerabilidad oculta en un enfoque de protección diseñado. Crea un neutro donde no existe, permite controlar la corriente de falla a tierra, mejora la detección de fallas y ayuda a reducir la exposición a sobretensiones que de otro modo acompaña a un sistema flotante.

Para quienes investigan el tema desde una perspectiva fundamental, el punto principal es sencillo: el valor de un transformador de puesta a tierra no reside en «añadir tierra» como si fuera una casilla que marcar. Su valor está en cómo modifica el comportamiento ante fallas, la coordinación de las protecciones y la solicitación del aislamiento en toda la red. Por eso sigue siendo un dispositivo relevante en la distribución eléctrica moderna, especialmente cuando es necesario equilibrar la fiabilidad y la capacidad de gestionar fallas, en lugar de tratarlas como objetivos independientes.
